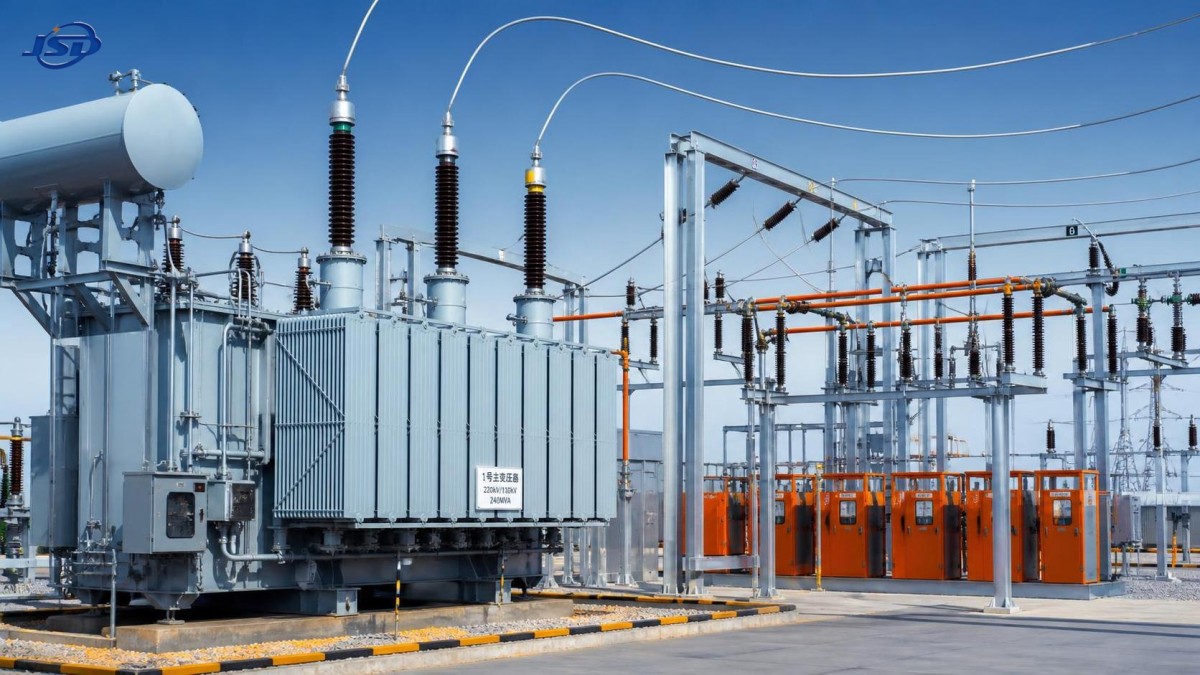

¿Qué función cumple un transformador principal de potencia en una subestación de alta tensión?

¿Qué hace un transformador principal de potencia en una subestación de alta tensión?

Un transformador principal de potencia es la columna vertebral de una subestación de alta tensión. Su función central es sencilla en principio: cambia la electricidad de un nivel de tensión a otro para que la energía pueda transportarse eficientemente por la red y luego utilizarse de forma segura en redes aguas abajo, industrias, sistemas de transporte y comunidades.

Sin embargo, en la práctica, un transformador principal de potencia hace mucho más que «elevar o reducir la tensión». Se sitúa en un límite crítico entre diferentes partes del sistema eléctrico. Afecta a la cantidad de potencia que puede suministrar una subestación, a la estabilidad de la tensión local bajo carga, a la gestión de fallos y a la facilidad con que la red puede ampliarse posteriormente. Cuando este transformador no está disponible, puede ser necesario transferir, restringir o dejar fuera de servicio una gran parte del sistema conectado.

Para quienes investigan equipos de subestaciones, la pregunta útil no es solo qué es un transformador, sino qué función desempeña en el flujo real de energía. La respuesta depende de si la subestación conecta una central de generación con la red de transporte, transfiere energía entre niveles de tensión de transporte o alimenta un sistema regional de distribución. El principio eléctrico subyacente sigue siendo el mismo, mientras que las prioridades de diseño pueden ser muy diferentes.

El puente de tensión dentro de una subestación

La electricidad se transmite a alta tensión porque una tensión más alta permite transportar la misma cantidad de potencia con menor corriente. Una corriente menor generalmente reduce las pérdidas resistivas en los conductores y hace más práctico el transporte a larga distancia. Sin embargo, esa tensión de transporte es demasiado alta para la mayoría de los usuarios finales y muchas redes locales. Un transformador principal de potencia crea el puente entre estos niveles.

En una subestación de transporte a distribución, por ejemplo, el transformador puede recibir energía de una línea de alta tensión y reducirla a un nivel de media tensión para los alimentadores de salida. Estos alimentadores pueden abastecer posteriormente a otras subestaciones, zonas comerciales, fábricas, conexiones de energía renovable o redes de distribución urbana. En una instalación de generación, la dirección suele invertirse: un transformador de generador eleva la tensión para que la energía generada pueda entrar eficientemente en el sistema de transporte.

Por ello, el términotransformador principal de potencia suele referirse a algo más que una pequeña unidad auxiliar. Normalmente es el transformador de mayor capacidad de la subestación y uno de los activos en torno a los cuales se planifican la aparamenta de maniobra de la instalación, la disposición de protecciones, el diseño civil, las soluciones de refrigeración y la estrategia de mantenimiento.

Cómo cambia la tensión sin cambiar la frecuencia

Un transformador funciona mediante inducción electromagnética. La corriente alterna en un devanado produce un campo magnético cambiante en un núcleo de acero laminado. Este campo cambiante induce tensión en otro devanado. La relación entre las espiras de los devanados primario y secundario determina si la tensión se eleva o se reduce.

El punto importante es que un transformador de potencia convencional cambia la tensión, pero normalmente no cambia la frecuencia. Una entrada de 50 Hz sigue siendo de 50 Hz a la salida, y lo mismo se aplica a un sistema de 60 Hz. La conversión de frecuencia requiere equipos de electrónica de potencia, en lugar de un transformador estándar por sí solo.

No existe una conexión eléctrica directa entre los devanados de un transformador típico de dos devanados. La energía se transfiere a través del campo magnético del núcleo. Esta separación proporciona un aislamiento eléctrico útil, aunque no debe confundirse con una protección completa del sistema. La disposición de puesta a tierra, la coordinación del aislamiento, los descargadores de sobretensión, los interruptores automáticos, los relés y los procedimientos operativos siguen determinando la seguridad con la que una subestación responde a fallos y sobretensiones reales.

Más que conversión de tensión: regulación, aislamiento y comportamiento de la red

Un transformador bien diseñado ayuda a una subestación a mantener la tensión dentro de un rango operativo aceptable a medida que cambia la demanda. La carga rara vez es constante. Los motores industriales arrancan y se detienen, la generación renovable fluctúa y la demanda diaria aumenta bruscamente en algunas redes. Si la tensión en el lado receptor se desvía demasiado, el rendimiento de los equipos y la fiabilidad de la red pueden verse afectados.

Por este motivo, muchos transformadores principales utilizan cambiadores de tomas. Un cambiador de tomas bajo carga puede ajustar la relación del transformador mientras está energizado, lo que permite a la subestación regular la tensión secundaria sin interrumpir el suministro. Esta es una capacidad valiosa, pero también añade complejidad mecánica. Según la experiencia de servicio, el estado del cambiador de tomas merece una atención especial porque es un componente móvil que funciona dentro de una máquina eléctrica que, por lo demás, es en gran medida estática. La planificación del mantenimiento no debe centrarse únicamente en el tanque y los devanados del transformador.

El grupo vectorial del transformador es otra cuestión práctica. Las conexiones de los devanados y el desplazamiento de fase afectan a cómo pueden operar los transformadores en paralelo, cómo se comportan las corrientes de secuencia cero durante fallos a tierra y cómo se gestionan los armónicos. Un transformador que parece adecuado basándose únicamente en su tensión y potencia nominal en MVA puede seguir siendo una mala elección si su grupo vectorial, disposición del neutro o impedancia no coinciden con el sistema circundante.

La impedancia es especialmente fácil de pasar por alto en las primeras conversaciones. Limita en cierta medida la corriente de fallo, pero también provoca caída de tensión bajo carga. Una impedancia muy baja no es automáticamente mejor; puede aumentar la corriente de cortocircuito disponible e imponer exigencias adicionales a los interruptores y la aparamenta. Una impedancia excesivamente alta puede dificultar la regulación de tensión. El equilibrio adecuado debe coordinarse en toda la subestación, no seleccionarse de forma aislada.

¿Qué determina el tamaño y el diseño de un transformador principal?

La selección del transformador comienza con la red, no con una potencia nominal de catálogo. Los ingenieros suelen examinar la demanda actual, el crecimiento previsto de la carga, la tensión de suministro, la tensión de salida requerida, la filosofía de redundancia, el nivel de fallo, el clima, la ubicación de instalación y las limitaciones de transporte. Un transformador diseñado para una subestación urbana interior compacta afrontará un conjunto de compromisos diferente al de uno instalado al aire libre en un punto remoto de agrupación de energía renovable.

La refrigeración es un ejemplo visible. La refrigeración aceite natural-aire natural, comúnmente abreviada como ONAN, se basa en la circulación natural de aceite aislante y aire ambiente. Se utiliza ampliamente y es comparativamente sencilla. Las aplicaciones de mayor capacidad pueden requerir etapas adicionales de refrigeración mediante ventiladores o bombas, según la exigencia térmica especificada. La elección correcta depende del perfil de carga, las condiciones ambientales, la capacidad de mantenimiento del sitio y el aumento de temperatura aceptable. Una unidad puede ser eléctricamente adecuada sobre el papel, pero estar sometida a tensión operativa si sus supuestos de refrigeración no reflejan las condiciones del sitio.

El nivel de aislamiento también necesita una coordinación cuidadosa con la tensión real del sistema y el entorno de sobretensiones previsto. La exposición a rayos, las sobretensiones de maniobra, las conexiones de cables, la longitud de las líneas y la ubicación de los descargadores afectan todos a la exigencia de aislamiento. Esta es una de las razones por las que la adquisición de transformadores debe incluir información clara del sistema en lugar de limitarse a una solicitud de «alta tensión de entrada y baja tensión de salida».

Para la construcción de redes eléctricas, la fabricación industrial, las instalaciones de nuevas energías y los proyectos de infraestructura, el funcionamiento fiable suele ser el resultado de varias decisiones conectadas: un diseño electromagnético sólido, materiales adecuados, fabricación controlada, requisitos de ensayo correctos, coordinación de protecciones y disciplina de instalación. Empresas como Jinshida Electric Power Technology Co., Ltd. abordan los equipos de transmisión y distribución de energía teniendo en cuenta este contexto operativo más amplio, en lugar de tratar el transformador como una caja independiente.

El transformador forma parte de un sistema de protección, no es un sustituto de este

Dado que un transformador principal representa una gran concentración de energía, se protege tanto de problemas internos como externos. La protección diferencial se utiliza habitualmente para detectar fallos internos en devanados o núcleo comparando las corrientes que entran y salen de la zona protegida. Otros esquemas pueden abordar sobrecorriente, fallos a tierra, sobreexcitación, temperatura, cambios de presión, nivel de aceite y fallos de refrigeración. El diseño exacto de los relés depende de la construcción del transformador y de la filosofía de protección de la subestación.

Los ajustes de protección deben coordinarse cuidadosamente. Un relé que dispara demasiado lentamente puede permitir que un fallo cause mayores daños. Uno ajustado de forma demasiado agresiva puede desconectar equipos sanos durante perturbaciones temporales. No se trata simplemente de añadir más funciones de protección. Requiere comprender la corriente de irrupción del transformador, la capacidad ante fallos pasantes, los efectos de la posición de toma, el método de puesta a tierra y la coordinación de los interruptores aguas arriba y aguas abajo.

La monitorización rutinaria del estado también es importante. Los operadores suelen prestar atención al estado del aceite, las tendencias de gases disueltos cuando corresponde, las temperaturas de los devanados y del aceite, el estado de las boquillas, los equipos de refrigeración, la resistencia de aislamiento y el rendimiento del cambiador de tomas. Las lecturas individuales son menos útiles que las tendencias interpretadas junto con el historial de carga y los eventos operativos. Un cambio repentino después de un fallo, una sobrecarga o una intervención de mantenimiento merece mayor análisis que un valor estable observado a lo largo del tiempo.

Por qué el servicio de transformadores industriales puede ser diferente

No todos los transformadores conectados a una subestación de alta tensión alimentan una carga de distribución convencional. Procesos industriales como la electrólisis, la galvanoplastia, la metalurgia, el procesamiento químico, la minería, el tránsito ferroviario y las aplicaciones de electrónica de potencia pueden generar condiciones eléctricas muy exigentes. Las cargas de rectificadores, por ejemplo, pueden introducir armónicos, corrientes elevadas, ciclos de carga inusuales o requisitos más estrictos de estabilidad de tensión y aislamiento.

En estos casos, un transformador principal puede alimentar un transformador de proceso específico en lugar de suministrar directamente circuitos de distribución ordinarios. Untransformador especial de aislamiento y rectificador especializado puede proporcionar transformación de tensión y aislamiento eléctrico para equipos rectificadores, al tiempo que ayuda a limitar las interferencias entre la carga industrial y el sistema de suministro general. Las configuraciones disponibles pueden abarcar de 50 kVA a 5000 kVA, entradas de alta tensión como 6 kV, 10 kV, 20 kV o 35 kV, salidas de baja tensión personalizadas y conexiones trifásicas, incluidas Dyn11 o Yyn0. La configuración adecuada sigue dependiendo de la topología del rectificador, el estudio de armónicos, la disposición de puesta a tierra y el régimen de proceso.

Los devanados de cobre, una refrigeración adecuada y el diseño de aislamiento son especialmente relevantes cuando el servicio es continuo o se esperan sobrecargas. IEC 60076 es una familia de normas comúnmente referenciada para transformadores de potencia, pero el cumplimiento de una norma general de transformadores no define por sí solo todos los requisitos específicos de cada proceso. Los proyectos que implican rectificadores deben especificar explícitamente la carga armónica, los límites de temperatura, la capacidad de cortocircuito y la regulación de tensión secundaria en la especificación técnica.

Malentendidos comunes al evaluar transformadores de subestación

Un malentendido común es que la capacidad del transformador debe simplemente corresponder a la carga conectada actual. En realidad, los planificadores pueden necesitar considerar la demanda futura, la carga de emergencia, la pérdida de una unidad en paralelo y el coste práctico de una sustitución o interrupción posterior. El sobredimensionamiento sin motivo tampoco es ideal, ya que deben tenerse en cuenta el coste de capital y las pérdidas en vacío. El enfoque sensato consiste en examinar conjuntamente la previsión de carga y los requisitos de fiabilidad de la red.

Otro error consiste en tratar la tensión de placa de características como si fuera la cuestión completa de diseño. La relación de tensión, la potencia nominal, la impedancia, el grupo vectorial, el rango de tomas, el nivel de aislamiento, la clase de refrigeración, la disposición de terminales, las restricciones de ruido, el peso de transporte y las interfaces de protección afectan todos a si el equipo funcionará correctamente en el sitio. Estos detalles son mucho más costosos de modificar una vez que las obras civiles, las rutas de cables y las interfaces de la aparamenta están definidas.

También conviene separar la fiabilidad de la idea de que un transformador nunca debería requerir atención. Los equipos fiables aún necesitan inspección, ensayos, rutas de refrigeración limpias, una gestión adecuada del aceite cuando se utilizan diseños llenos de aceite y registros que permitan detectar tendencias anormales. Un programa de mantenimiento práctico no es una admisión de debilidad; forma parte de cómo un activo de larga vida útil se mantiene fiable.

Una forma práctica de entender su función

La descripción más sencilla es que un transformador principal de potencia hace utilizable la energía de alta tensión en la siguiente etapa de la red. La descripción más completa es que establece la relación eléctrica entre dos sistemas: nivel de tensión, capacidad disponible, comportamiento ante fallos, comportamiento de puesta a tierra y, en muchas subestaciones, la calidad de la tensión suministrada a las cargas conectadas.

Al evaluar uno para un proyecto, comience por el diagrama unifilar y las condiciones de funcionamiento, en lugar de por un modelo de transformador preferido. Confirme qué puede suministrar el sistema de entrada, qué requiere el sistema de salida, cómo funcionará la instalación durante contingencias y qué cargas podrían añadirse posteriormente. Este proceso suele revelar si la principal preocupación es la capacidad, la regulación de tensión, el régimen de armónicos, la coordinación del aislamiento, la redundancia o el entorno del sitio. Un transformador es más fiable cuando su diseño refleja estas condiciones reales desde el principio.
