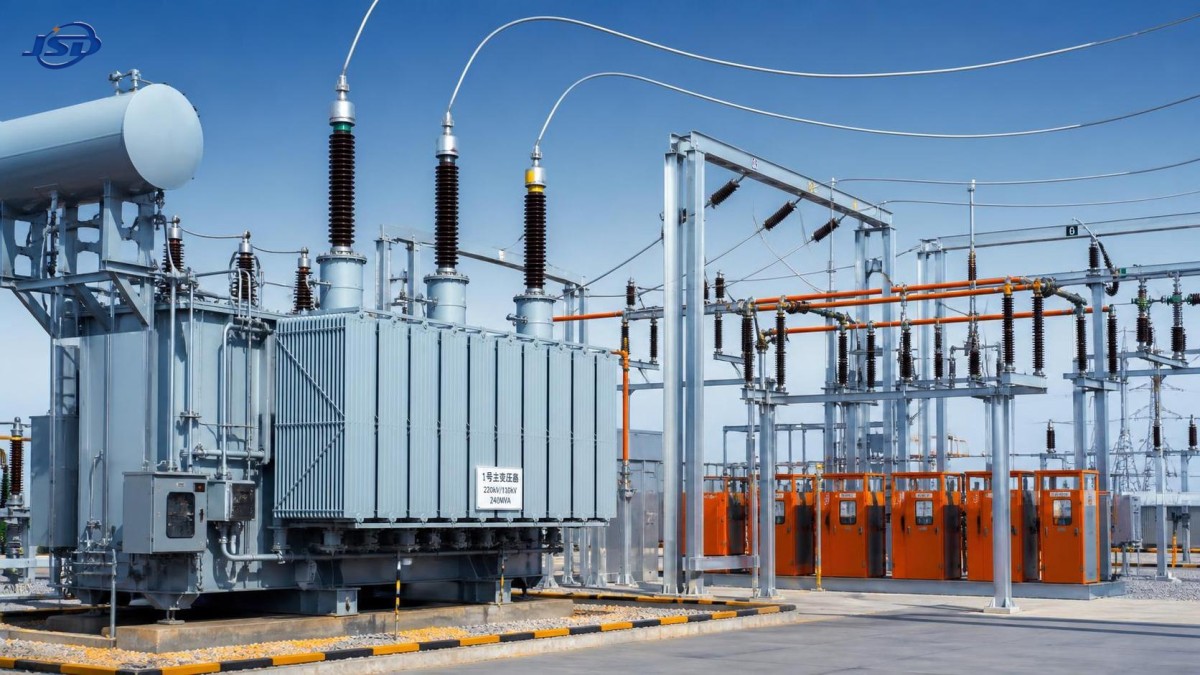

Un transformateur principal de puissance constitue l’épine dorsale d’un poste haute tension. Sa fonction centrale est simple en principe : il transforme l’électricité d’un niveau de tension à un autre afin que l’énergie puisse circuler efficacement sur le réseau puis être utilisée en toute sécurité par les réseaux en aval, les industries, les systèmes de transport et les collectivités.

Dans la pratique, toutefois, un transformateur principal de puissance fait bien plus que « relever ou abaisser la tension ». Il se situe à une interface critique entre différentes parties du système électrique. Il influence la quantité d’énergie qu’un poste peut fournir, la stabilité de la tension locale sous charge, la gestion des défauts et la facilité d’extension future du réseau. Lorsque ce transformateur est indisponible, une grande partie du système raccordé peut devoir être transférée, limitée ou mise hors service.

Pour toute personne étudiant les équipements de poste, la question utile ne porte pas uniquement sur ce qu’est un transformateur, mais sur le rôle qu’il joue dans le flux réel d’énergie. La réponse dépend du fait que le poste relie une centrale de production au réseau de transport, transfère l’énergie entre des niveaux de tension de transport ou alimente un réseau régional de distribution. Le principe électrique sous-jacent reste le même, tandis que les priorités de conception peuvent être très différentes.

Le pont de tension au sein d’un poste

L’électricité est transportée à haute tension car une tension plus élevée permet de transmettre la même quantité de puissance avec un courant plus faible. Un courant plus faible réduit généralement les pertes résistives dans les conducteurs et rend le transport sur de longues distances plus pratique. Toutefois, cette tension de transport est beaucoup trop élevée pour la plupart des utilisateurs finaux et de nombreux réseaux locaux. Un transformateur principal de puissance crée le lien entre ces niveaux.

Dans un poste de transport vers distribution, par exemple, le transformateur peut recevoir l’énergie d’une ligne haute tension et l’abaisser à un niveau de moyenne tension pour les départs sortants. Ces départs peuvent ensuite alimenter d’autres postes, des zones commerciales, des usines, des raccordements d’énergies renouvelables ou des réseaux de distribution urbains. Dans une installation de production, le sens est souvent inversé : un transformateur élévateur de générateur augmente la tension afin que l’énergie produite puisse entrer efficacement dans le système de transport.

C’est pourquoi le termetransformateur principal de puissance désigne généralement plus qu’une petite unité auxiliaire. Il s’agit couramment du transformateur de plus grande capacité du poste et de l’un des équipements autour desquels sont planifiés l’appareillage de commutation, le schéma de protection, l’implantation civile, les dispositions de refroidissement et la stratégie de maintenance du poste.

Comment il modifie la tension sans changer la fréquence

Un transformateur fonctionne par induction électromagnétique. Le courant alternatif dans un enroulement produit un champ magnétique variable dans un noyau en acier feuilleté. Ce champ variable induit une tension dans un autre enroulement. Le rapport entre le nombre de spires des enroulements primaire et secondaire détermine si la tension est augmentée ou réduite.

Le point important est qu’un transformateur de puissance conventionnel modifie la tension mais ne change normalement pas la fréquence. Une entrée de 50 Hz reste à 50 Hz en sortie, et il en va de même pour un système de 60 Hz. La conversion de fréquence nécessite des équipements d’électronique de puissance plutôt qu’un transformateur standard seul.

Il n’existe pas de connexion électrique directe entre les enroulements d’un transformateur typique à deux enroulements. L’énergie est transférée par le champ magnétique dans le noyau. Cette séparation assure une isolation électrique utile, mais elle ne doit pas être confondue avec une protection complète du système. Le schéma de mise à la terre, la coordination de l’isolement, les parafoudres, les disjoncteurs, les relais et les procédures d’exploitation déterminent toujours la sécurité avec laquelle un poste réagit aux défauts réels et aux surtensions.

Au-delà de la conversion de tension : régulation, isolation et comportement du réseau

Un transformateur bien conçu aide un poste à maintenir la tension dans une plage de fonctionnement acceptable lorsque la demande évolue. La charge est rarement constante. Les moteurs industriels démarrent et s’arrêtent, la production renouvelable fluctue et la demande quotidienne augmente fortement dans certains réseaux. Si la tension du côté récepteur dérive trop, les performances des équipements et la fiabilité du réseau peuvent en souffrir.

C’est pourquoi de nombreux transformateurs principaux utilisent des changeurs de prises. Un changeur de prises en charge peut ajuster le rapport de transformation sous tension, permettant au poste de réguler la tension secondaire sans interrompre l’alimentation. Cette capacité est précieuse, mais elle ajoute également de la complexité mécanique. D’après l’expérience en service, l’état du changeur de prises mérite une attention particulière, car il s’agit d’un composant mobile fonctionnant au sein d’une machine électrique par ailleurs largement statique. La planification de la maintenance ne doit pas se concentrer uniquement sur la cuve et les enroulements du transformateur.

Le groupe vectoriel du transformateur constitue une autre question pratique. Les connexions des enroulements et le déphasage influencent la possibilité de mettre des transformateurs en parallèle, le comportement des courants homopolaires lors de défauts à la terre et le traitement des harmoniques. Un transformateur qui semble adapté sur la seule base de sa tension et de sa puissance nominale en MVA peut néanmoins être mal adapté si son groupe vectoriel, son schéma de neutre ou son impédance ne correspondent pas au système environnant.

L’impédance est particulièrement facile à négliger lors des premières discussions. Elle limite dans une certaine mesure le courant de défaut, mais elle provoque également une chute de tension sous charge. Une impédance très faible n’est pas automatiquement préférable ; elle peut augmenter le courant de court-circuit disponible et imposer des contraintes supplémentaires aux disjoncteurs et à l’appareillage de commutation. Une impédance excessivement élevée peut rendre la régulation de tension plus difficile. L’équilibre approprié doit être coordonné à l’échelle de tout le poste, et non choisi isolément.

Qu’est-ce qui détermine la taille et la conception d’un transformateur principal ?

La sélection d’un transformateur commence par le réseau, et non par une puissance figurant dans un catalogue. Les ingénieurs examinent généralement la demande actuelle, la croissance prévue de la charge, la tension d’alimentation, la tension de sortie requise, la philosophie de redondance, le niveau de défaut, le climat, le lieu d’installation et les contraintes de transport. Un transformateur conçu pour un poste urbain intérieur compact devra faire face à des compromis différents de ceux d’un équipement installé à l’extérieur sur un point de collecte d’énergie renouvelable isolé.

Le refroidissement en est un exemple visible. Le refroidissement huile naturelle-air naturel, communément abrégé ONAN, repose sur la circulation naturelle de l’huile isolante et de l’air ambiant. Il est largement utilisé et comparativement simple. Les applications de plus grande capacité peuvent nécessiter des étages de refroidissement supplémentaires utilisant des ventilateurs ou des pompes, selon le régime thermique spécifié. Le choix correct dépend du profil de charge, des conditions ambiantes, de la capacité de maintenance du site et de l’élévation de température acceptable. Une unité peut être électriquement adaptée sur le papier mais soumise à des contraintes opérationnelles si ses hypothèses de refroidissement ne reflètent pas le site.

Le niveau d’isolement doit également être soigneusement coordonné avec la tension réelle du système et l’environnement de surtensions attendu. L’exposition à la foudre, les surtensions de manœuvre, les raccordements par câble, la longueur des lignes et l’emplacement des parafoudres influencent tous les contraintes d’isolement. C’est l’une des raisons pour lesquelles l’approvisionnement en transformateurs doit inclure des informations système claires plutôt qu’une simple demande de « haute tension en entrée, tension plus basse en sortie » .

Pour la construction de réseaux, la fabrication industrielle, les installations d’énergies nouvelles et les projets d’infrastructure, un fonctionnement fiable résulte généralement de plusieurs décisions interconnectées : une conception électromagnétique rigoureuse, des matériaux appropriés, une fabrication maîtrisée, des exigences d’essai correctes, une coordination des protections et une discipline d’installation. Des entreprises telles que Jinshida Electric Power Technology Co., Ltd. abordent les équipements de transport et de distribution d’électricité en tenant compte de ce contexte opérationnel plus large, plutôt que de considérer le transformateur comme un boîtier autonome.

Le transformateur fait partie d’un système de protection, il ne le remplace pas

Comme un transformateur principal représente une concentration majeure d’énergie, il est protégé contre les problèmes internes et externes. La protection différentielle est couramment utilisée pour détecter les défauts internes des enroulements ou du noyau en comparant les courants entrant et sortant de la zone protégée. D’autres schémas peuvent traiter les surintensités, les défauts à la terre, la surexcitation, la température, les variations de pression, le niveau d’huile et la défaillance du refroidissement. La conception exacte des relais dépend de la construction du transformateur et de la philosophie de protection du poste.

Les réglages de protection doivent être soigneusement coordonnés. Un relais qui déclenche trop lentement peut permettre à un défaut de causer des dommages plus importants. Un réglage trop sensible peut déconnecter des équipements sains lors de perturbations temporaires. Il ne s’agit pas simplement d’ajouter davantage de fonctions de protection. Cela exige de comprendre le courant d’appel du transformateur, sa capacité de tenue aux défauts traversants, les effets de la position des prises, le mode de mise à la terre et la coordination des disjoncteurs en amont et en aval.

La surveillance régulière de l’état est également importante. Les exploitants prêtent souvent attention à l’état de l’huile, aux tendances des gaz dissous lorsque cela s’applique, aux températures des enroulements et de l’huile, à l’état des traversées, aux équipements de refroidissement, à la résistance d’isolement et aux performances du changeur de prises. Les relevés individuels sont moins utiles que les tendances interprétées avec l’historique des charges et les événements d’exploitation. Une variation soudaine après un défaut, une surcharge ou une intervention de maintenance mérite un examen plus approfondi qu’une valeur stable observée au fil du temps.

Pourquoi le service des transformateurs industriels peut être différent

Tous les transformateurs raccordés à un poste haute tension ne desservent pas une charge de distribution conventionnelle. Les procédés industriels tels que l’électrolyse, l’électroplacage, la métallurgie, le traitement chimique, l’exploitation minière, le transport ferroviaire et les applications d’électronique de puissance peuvent générer des conditions électriques très exigeantes. Les charges de redresseurs, par exemple, peuvent introduire des harmoniques, des courants élevés, des cycles de charge inhabituels ou des exigences plus strictes en matière de stabilité de tension et d’isolation.

Dans ces cas, un transformateur principal peut alimenter un transformateur de procédé dédié plutôt que des circuits de distribution ordinaires directement. Untransformateur spécial d’isolement et de redressement spécialisé peut assurer la transformation de tension et l’isolation électrique pour les équipements de redressement, tout en aidant à limiter les interférences entre la charge industrielle et le système d’alimentation plus large. Les configurations disponibles peuvent couvrir de 50 kVA à 5000 kVA, des entrées haute tension telles que 6 kV, 10 kV, 20 kV ou 35 kV, des sorties basse tension personnalisées et des raccordements triphasés incluant Dyn11 ou Yyn0. La configuration appropriée dépend toujours de la topologie du redresseur, de l’étude harmonique, du schéma de mise à la terre et du service du procédé.

Les enroulements en cuivre, un refroidissement adapté et la conception de l’isolement sont particulièrement importants lorsque le service est continu ou que des surcharges sont attendues. IEC 60076 est une famille de normes couramment référencée pour les transformateurs de puissance, mais la conformité à une norme générale de transformateur ne définit pas à elle seule toutes les exigences propres à chaque procédé. Les projets impliquant des redresseurs doivent préciser explicitement la charge harmonique, les limites de température, la tenue aux courts-circuits et la régulation de la tension secondaire dans les spécifications techniques.

Idées reçues courantes lors de l’évaluation des transformateurs de poste

Une idée reçue courante est que la capacité du transformateur doit simplement correspondre à la charge raccordée actuelle. En réalité, les planificateurs peuvent devoir prévoir la demande future, la charge d’urgence, la perte d’une unité en parallèle et le coût pratique d’un remplacement ou d’une interruption ultérieure. Un surdimensionnement sans raison n’est pas idéal non plus, car le coût d’investissement et les pertes à vide doivent être pris en compte. L’approche judicieuse consiste à examiner ensemble les prévisions de charge et les exigences de fiabilité du réseau.

Une autre erreur consiste à considérer la tension de plaque signalétique comme l’ensemble de la question de conception. Le rapport de tension, la puissance nominale, l’impédance, le groupe vectoriel, la plage de prises, le niveau d’isolement, la classe de refroidissement, la configuration des bornes, les contraintes acoustiques, le poids de transport et les interfaces de protection influencent tous le bon fonctionnement de l’équipement sur le site. Ces détails deviennent bien plus coûteux à modifier une fois que les travaux de génie civil, les cheminements de câbles et les interfaces avec l’appareillage de commutation sont fixés.

Il convient également de distinguer la fiabilité de l’idée selon laquelle un transformateur ne devrait jamais nécessiter d’attention. Un équipement fiable exige toujours des inspections, des essais, des circuits de refroidissement propres, une gestion appropriée de l’huile lorsque des conceptions à huile sont utilisées, et des enregistrements permettant de rendre visibles les tendances anormales. Un programme de maintenance pratique n’est pas l’aveu d’une faiblesse ; il fait partie de la manière dont un équipement à longue durée de vie reste fiable.

Une manière pratique de comprendre son rôle

La description la plus simple est qu’un transformateur principal de puissance rend l’énergie haute tension utilisable à l’étape suivante du réseau. La description plus complète est qu’il définit la relation électrique entre deux systèmes : niveau de tension, capacité disponible, comportement en cas de défaut, comportement de mise à la terre et, dans de nombreux postes, qualité de la tension fournie aux charges raccordées.

Lors de son évaluation pour un projet, commencez par le schéma unifilaire et les conditions d’exploitation plutôt que par un modèle de transformateur privilégié. Vérifiez ce que le système entrant peut fournir, ce que le système sortant exige, comment le poste fonctionnera en cas d’incident et quelles charges pourront être ajoutées ultérieurement. Ce processus révèle généralement si la préoccupation principale concerne la capacité, la régulation de tension, le service harmonique, la coordination de l’isolement, la redondance ou l’environnement du site. Un transformateur est le plus fiable lorsque sa conception reflète ces conditions réelles dès le départ.
