O que faz um transformador principal de potência em uma subestação de alta tensão?

O que faz um transformador principal de potência em uma subestação de alta tensão?

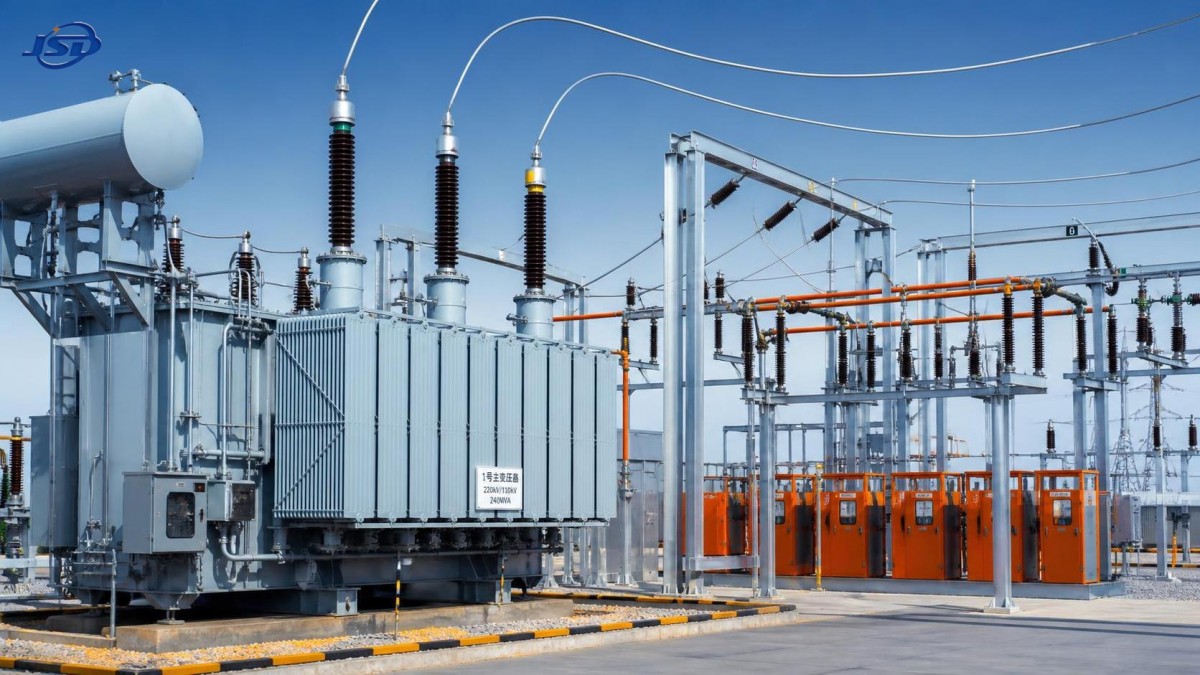

Um transformador principal de potência é a espinha dorsal de uma subestação de alta tensão. Sua função central é simples em princípio: ele altera a eletricidade de um nível de tensão para outro, permitindo que a energia seja transmitida com eficiência pela rede e utilizada com segurança por redes a jusante, indústrias, sistemas de transporte e comunidades.

Na prática, porém, um transformador principal de potência faz muito mais do que “elevar ou reduzir a tensão”. Ele está em uma interface crítica entre diferentes partes do sistema elétrico. Afeta a quantidade de energia que uma subestação pode fornecer, a estabilidade da tensão local sob carga, a forma como as falhas são gerenciadas e a facilidade de expansão futura da rede. Quando esse transformador fica indisponível, uma grande parte do sistema conectado pode precisar ser transferida, restringida ou retirada de operação.

Para quem pesquisa equipamentos de subestação, a questão útil não é apenas o que é um transformador, mas qual função ele desempenha no fluxo real de energia. A resposta depende de a subestação conectar uma usina geradora à rede de transmissão, transferir energia entre níveis de tensão de transmissão ou alimentar um sistema regional de distribuição. O princípio elétrico subjacente permanece o mesmo, enquanto as prioridades de projeto podem ser muito diferentes.

A ponte de tensão dentro de uma subestação

A eletricidade é transmitida em alta tensão porque uma tensão mais elevada permite que a mesma quantidade de energia seja transportada com menor corrente. Uma corrente menor geralmente reduz as perdas resistivas nos condutores e torna a transmissão a longa distância mais prática. No entanto, essa tensão de transmissão é alta demais para a maioria dos usuários finais e muitas redes locais. Um transformador principal de potência cria a ponte entre esses níveis.

Em uma subestação de transmissão para distribuição, por exemplo, o transformador pode receber energia de uma linha de alta tensão e reduzi-la a um nível de média tensão para alimentadores de saída. Esses alimentadores podem então atender outras subestações, zonas comerciais, fábricas, conexões de energia renovável ou redes de distribuição urbana. Em uma instalação de geração, o sentido é frequentemente inverso: um transformador elevador aumenta a tensão para que a energia gerada possa entrar eficientemente no sistema de transmissão.

Por isso, o termotransformador principal de potência geralmente se refere a mais do que uma pequena unidade auxiliar. Normalmente, é o transformador de maior capacidade da subestação e um dos ativos em torno dos quais são planejados os equipamentos de manobra, o arranjo de proteção, o layout civil, as disposições de resfriamento e a estratégia de manutenção da instalação.

Como ele altera a tensão sem alterar a frequência

Um transformador funciona por indução eletromagnética. A corrente alternada em um enrolamento produz um campo magnético variável em um núcleo de aço laminado. Esse campo variável induz tensão em outro enrolamento. A relação entre o número de espiras dos enrolamentos primário e secundário determina se a tensão é elevada ou reduzida.

O ponto importante é que um transformador de potência convencional altera a tensão, mas normalmente não altera a frequência. Uma entrada de 50 Hz permanece em 50 Hz na saída, e o mesmo se aplica a um sistema de 60 Hz. A conversão de frequência requer equipamentos de eletrônica de potência, e não apenas um transformador padrão.

Não há conexão elétrica direta entre os enrolamentos em um transformador típico de dois enrolamentos. A energia é transferida pelo campo magnético no núcleo. Essa separação proporciona isolamento elétrico útil, embora não deva ser confundida com proteção completa do sistema. O arranjo de aterramento, a coordenação de isolamento, os para-raios, os disjuntores, os relés e os procedimentos operacionais ainda determinam a segurança com que uma subestação responde a falhas reais e sobretensões.

Mais do que conversão de tensão: regulação, isolamento e comportamento da rede

Um transformador bem projetado ajuda uma subestação a manter a tensão dentro de uma faixa operacional aceitável à medida que a demanda muda. A carga raramente é constante. Motores industriais entram e saem de operação, a geração renovável varia e a demanda diária aumenta acentuadamente em algumas redes. Se a tensão no lado receptor se desviar excessivamente, o desempenho dos equipamentos e a confiabilidade da rede podem ser prejudicados.

Por essa razão, muitos transformadores principais utilizam comutadores de derivações. Um comutador de derivações sob carga pode ajustar a relação de transformação enquanto o equipamento está energizado, permitindo que a subestação regule a tensão secundária sem interromper o fornecimento. Essa é uma capacidade valiosa, mas também acrescenta complexidade mecânica. Na experiência operacional, a condição do comutador de derivações merece atenção especial, pois se trata de um componente móvel que opera em uma máquina elétrica que, de outra forma, é amplamente estática. O planejamento de manutenção não deve se concentrar apenas no tanque e nos enrolamentos do transformador.

O grupo vetorial do transformador é outra questão prática. As conexões dos enrolamentos e o deslocamento de fase afetam a forma como os transformadores podem operar em paralelo, o comportamento das correntes de sequência zero durante faltas à terra e o tratamento dos harmônicos. Um transformador que parece adequado apenas com base na tensão e na potência nominal em MVA ainda pode ser inadequado se seu grupo vetorial, arranjo de neutro ou impedância não corresponder ao sistema ao redor.

A impedância é particularmente fácil de ignorar nas discussões iniciais. Ela limita a corrente de falta até certo ponto, mas também causa queda de tensão sob carga. Uma impedância muito baixa não é automaticamente melhor; ela pode aumentar a corrente de curto-circuito disponível e impor exigências adicionais aos disjuntores e equipamentos de manobra. Uma impedância excessivamente alta pode dificultar a regulação de tensão. O equilíbrio apropriado deve ser coordenado em toda a subestação, e não selecionado isoladamente.

O que determina o tamanho e o projeto de um transformador principal?

A seleção do transformador começa pela rede, não por uma potência de catálogo. Os engenheiros normalmente analisam a demanda atual, o crescimento esperado da carga, a tensão de alimentação, a tensão de saída necessária, a filosofia de redundância, o nível de falta, o clima, o local de instalação e as restrições de transporte. Um transformador projetado para uma subestação urbana interna compacta enfrentará um conjunto diferente de compromissos em comparação com outro instalado ao ar livre em um ponto remoto de coleta de energia renovável.

O resfriamento é um exemplo visível. O resfriamento óleo natural-ar natural, normalmente abreviado como ONAN, depende da circulação natural do óleo isolante e do ar ambiente. É amplamente utilizado e comparativamente simples. Aplicações de maior capacidade podem exigir estágios adicionais de resfriamento com ventiladores ou bombas, dependendo da carga térmica especificada. A escolha correta depende do perfil de carga, das condições ambientais, da capacidade de manutenção no local e da elevação de temperatura aceitável. Uma unidade pode ser eletricamente adequada no papel, mas estar operacionalmente sobrecarregada se as premissas de resfriamento não refletirem as condições do local.

O nível de isolamento também precisa ser cuidadosamente coordenado com a tensão real do sistema e o ambiente de surtos esperado. A exposição a descargas atmosféricas, os surtos de manobra, as conexões de cabos, o comprimento das linhas e a localização dos para-raios afetam a solicitação do isolamento. Esta é uma razão pela qual a aquisição de transformadores deve incluir informações claras do sistema, em vez de apenas uma solicitação de “alta tensão na entrada, tensão menor na saída”.

Para construção de redes elétricas, manufatura industrial, instalações de novas energias e projetos de infraestrutura, a operação confiável geralmente é resultado de várias decisões interligadas: projeto eletromagnético sólido, materiais adequados, fabricação controlada, requisitos de teste corretos, coordenação de proteção e disciplina de instalação. Empresas como a Jinshida Electric Power Technology Co., Ltd. abordam os equipamentos de transmissão e distribuição de energia considerando esse contexto operacional mais amplo, em vez de tratar o transformador como uma caixa independente.

O transformador faz parte de um sistema de proteção, não é um substituto para ele

Como um transformador principal representa uma grande concentração de energia, ele é protegido contra problemas internos e externos. A proteção diferencial é comumente utilizada para detectar falhas internas nos enrolamentos ou no núcleo, comparando as correntes que entram e saem da zona protegida. Outros esquemas podem tratar de sobrecorrente, faltas à terra, sobrefluxo, temperatura, alterações de pressão, nível de óleo e falha de resfriamento. O projeto exato dos relés depende da construção do transformador e da filosofia de proteção da subestação.

Os ajustes de proteção devem ser coordenados cuidadosamente. Um relé que atua muito lentamente pode permitir que uma falha cause danos maiores. Um relé ajustado de forma excessivamente sensível pode desconectar equipamentos saudáveis durante perturbações temporárias. Não se trata simplesmente de adicionar mais funções de proteção. Exige compreender a corrente de energização do transformador, a capacidade de suportar faltas passantes, os efeitos da posição de derivação, o método de aterramento e a coordenação dos disjuntores a montante e a jusante.

O monitoramento rotineiro de condição também é importante. Os operadores frequentemente observam a condição do óleo, as tendências de gases dissolvidos quando aplicável, as temperaturas dos enrolamentos e do óleo, a condição das buchas, os equipamentos de resfriamento, a resistência de isolamento e o desempenho do comutador de derivações. Leituras individuais são menos úteis do que tendências interpretadas juntamente com o histórico de carga e os eventos operacionais. Uma mudança súbita após uma falha, sobrecarga ou intervenção de manutenção merece maior análise do que um valor estável observado ao longo do tempo.

Por que o serviço de transformadores industriais pode ser diferente

Nem todo transformador conectado a uma subestação de alta tensão atende a uma carga de distribuição convencional. Processos industriais como eletrólise, galvanoplastia, metalurgia, processamento químico, mineração, transporte ferroviário e aplicações de eletrônica de potência podem produzir condições elétricas altamente exigentes. Cargas de retificadores, por exemplo, podem introduzir harmônicos, correntes elevadas, ciclos de carga incomuns ou requisitos mais rigorosos de estabilidade de tensão e isolamento.

Nesses casos, um transformador principal pode alimentar um transformador de processo dedicado, em vez de alimentar diretamente circuitos de distribuição comuns. Um Transformador Especial de Isolamento e Retificador especializado pode fornecer transformação de tensão e isolamento elétrico para equipamentos retificadores, ajudando ao mesmo tempo a limitar a interferência entre a carga industrial e o sistema de alimentação mais amplo. As configurações disponíveis podem abranger 50 kVA a 5000 kVA, entradas de alta tensão como 6 kV, 10 kV, 20 kV ou 35 kV, saídas de baixa tensão personalizadas e conexões trifásicas, incluindo Dyn11 ou Yyn0. A configuração correta ainda depende da topologia do retificador, do estudo de harmônicos, do arranjo de aterramento e do regime do processo.

Enrolamentos de cobre, resfriamento adequado e projeto de isolamento são particularmente relevantes quando o serviço é contínuo ou são esperadas sobrecargas. A IEC 60076 é uma família de normas frequentemente referenciada para transformadores de potência, mas a conformidade com uma norma geral de transformadores não define, por si só, todos os requisitos específicos de cada processo. Projetos que envolvem retificadores devem especificar claramente na especificação técnica a carga harmônica, os limites de temperatura, a capacidade de curto-circuito e a regulação da tensão secundária.

Equívocos comuns ao avaliar transformadores de subestação

Um equívoco comum é que a capacidade do transformador deve simplesmente corresponder à carga conectada atual. Na realidade, os planejadores podem precisar considerar a demanda futura, a carga de emergência, a perda de uma unidade em paralelo e o custo prático de substituição ou indisponibilidade no futuro. O superdimensionamento sem motivo também não é ideal, pois o custo de capital e as perdas em vazio devem ser considerados. A abordagem sensata é analisar conjuntamente a previsão de carga e os requisitos de confiabilidade da rede.

Outro erro é tratar a tensão de placa como toda a questão de projeto. A relação de tensão, a potência nominal, a impedância, o grupo vetorial, a faixa de derivações, o nível de isolamento, a classe de resfriamento, o arranjo dos terminais, as restrições de ruído, o peso de transporte e as interfaces de proteção afetam se o equipamento funcionará adequadamente no local. Alterar esses detalhes torna-se muito mais caro depois que as obras civis, as rotas de cabos e as interfaces dos equipamentos de manobra são definidas.

Também vale separar confiabilidade da ideia de que um transformador nunca deve exigir atenção. Equipamentos confiáveis ainda necessitam de inspeção, testes, vias de resfriamento limpas, gerenciamento adequado do óleo quando são utilizados projetos imersos em óleo e registros que tornem visíveis tendências anormais. Um programa de manutenção prático não é uma admissão de fragilidade; é parte de como um ativo de longa vida útil permanece confiável.

Uma forma prática de entender sua função

A descrição mais simples é que um transformador principal de potência torna a energia de alta tensão utilizável na próxima etapa da rede. A descrição mais completa é que ele estabelece a relação elétrica entre dois sistemas: nível de tensão, capacidade disponível, comportamento em caso de faltas, comportamento de aterramento e, em muitas subestações, a qualidade da tensão fornecida às cargas conectadas.

Ao avaliar um transformador para um projeto, comece pelo diagrama unifilar e pelas condições de operação, em vez de por um modelo de transformador preferido. Confirme o que o sistema de entrada pode fornecer, o que o sistema de saída requer, como a subestação operará durante contingências e quais cargas poderão ser adicionadas posteriormente. Esse processo normalmente revela se a principal preocupação é capacidade, regulação de tensão, serviço harmônico, coordenação de isolamento, redundância ou ambiente do local. Um transformador é mais confiável quando seu projeto reflete essas condições reais desde o início.
