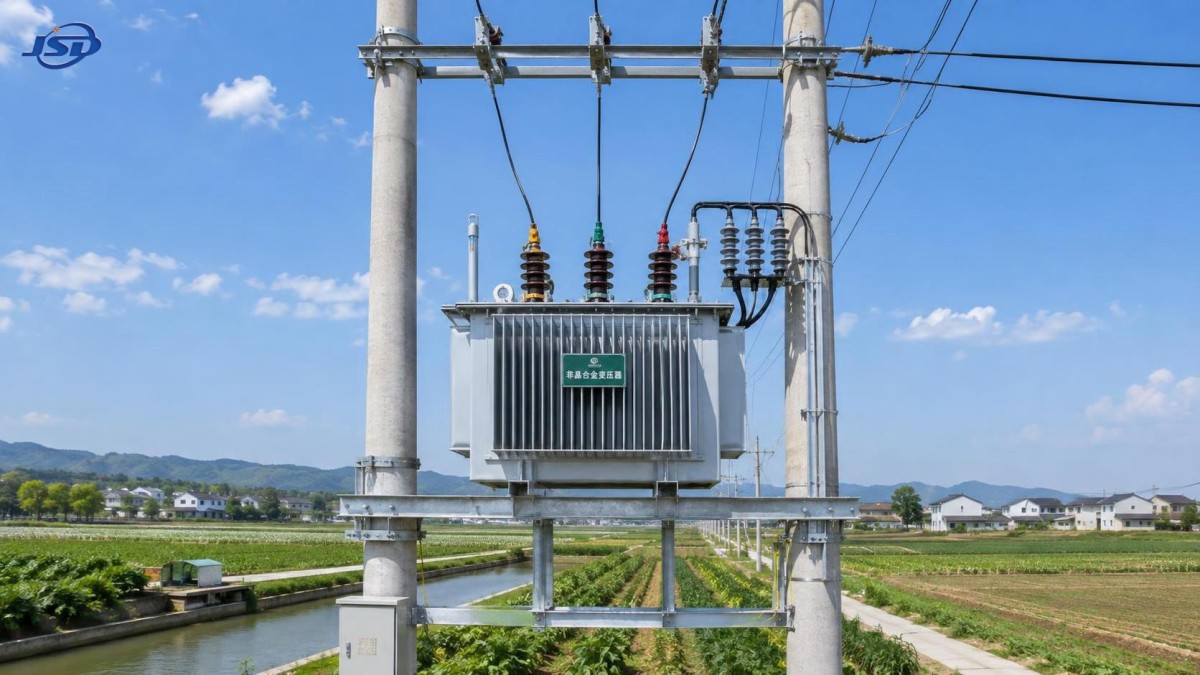

Использование распределительных трансформаторов с сердечником из аморфного сплава в сельских сетях с длительным временем нахождения под напряжением

В сельской сети, находящейся под напряжением круглосуточно, трансформатор потребляет энергию даже при низком местном спросе. Поэтому распределительный трансформатор с сердечником из аморфного сплава заслуживает серьезного рассмотрения там, где нагрузки фидеров распределены, носят сезонный характер или остаются умеренными в течение длительного времени. Его ценность заключается не просто в «эффективности», а в том, что более низкие потери в сердечнике могут снизить затраты на постоянное поддержание под напряжением большого количества распределительных пунктов.

Решение все же зависит от сети. Трансформатор с очень низкими потерями холостого хода не устранит проблему недостаточного сечения проводника, чрезмерной длины фидера, плохой балансировки фаз или неудачного расположения трансформатора. Наилучшие результаты достигаются при рассмотрении трансформатора как части плана повышения качества напряжения и снижения потерь в сельской сети, а не как самостоятельной энергосберегающей покупки.

Почему длительное время нахождения под напряжением меняет выбор трансформатора

Потери трансформатора имеют два различных режима работы. Потери холостого хода, часто называемые потерями в сердечнике, присутствуют всегда, когда трансформатор находится под напряжением. Они мало меняются в зависимости от спроса потребителей. Потери нагрузки возрастают по мере прохождения тока через обмотки, поэтому становятся более значимыми при работе трансформатора с высокой нагрузкой.

Для сельских распределительных сетей обычно характерна большая доля времени нахождения под напряжением по отношению к средней нагрузке трансформатора. Сельский трансформатор может оставаться в работе круглосуточно, тогда как спрос повышается только утром, вечером, во время орошения, переработки урожая или работы местных предприятий. При таком профиле постоянные потери в сердечнике могут составлять существенную долю годовых потерь энергии.

Сердечники из аморфного металла предназначены для снижения потерь на перемагничивание в сердечнике. Это делает распределительный трансформатор с сердечником из аморфного сплава особенно актуальным для установок, которые длительное время остаются под напряжением, но не работают вблизи номинальной нагрузки весь день. Трансформаторы с сердечником из традиционной электротехнической стали могут оставаться подходящими при других рабочих циклах, особенно когда большее значение имеют потери нагрузки, стойкость к токам короткого замыкания, доступное пространство или стандартизированный парк для замены. Правильный выбор основывается на ожидаемом профиле нагрузки, а не только на маркировке трансформатора.

Начинайте с профиля сети, а не с номинала на шильдике

Распространенная ошибка при закупках — сравнивать трансформаторы только по номинальной мощности и цене покупки. Мощность необходима для безопасной эксплуатации, но она не показывает, сколько энергии устройство будет терять, оставаясь под напряжением, или обеспечит ли оно приемлемое напряжение в конце длинной низковольтной линии.

Перед выбором трансформатора необходимо составить практическое представление о каждом предполагаемом месте установки:

• Почасовое или сезонное поведение нагрузки, включая орошение, переработку урожая, холодильное оборудование, мастерские и вечерний бытовой спрос.
• Ожидаемый рост нагрузки с четким разграничением гарантированного нового спроса и неопределенного будущего развития.
• Длина и сечение проводников фидеров среднего и низкого напряжения.
• Существующие жалобы на напряжение, особенно от удаленных потребителей в периоды пиковых нагрузок.
• Несимметрия фаз, вызванная неравномерным подключением однофазных нагрузок.
• Вероятные нагрузки, создающие гармоники, такие как приводы с регулируемой скоростью, сварочные аппараты, зарядные устройства или силовое электронное оборудование.
• Условия площадки: воздействие молний, подъездные дороги, затопление, пыль, солевое загрязнение и температура окружающей среды.

Эта информация позволяет определить, является ли проект прежде всего проблемой потерь холостого хода, падения напряжения, недостаточной мощности или их сочетания. Она также предотвращает распространенный результат: установку эффективного трансформатора в неподходящей точке сети с последующим обнаружением того, что качество напряжения почти не улучшилось.

Для сетей с большим количеством постоянно находящихся под напряжением и малонагруженных трансформаторов оценка годовых потерь полезнее, чем сравнение одного показателя КПД при одной точке нагрузки. При сравнении при закупке следует учитывать гарантированные потери холостого хода, потери нагрузки при применимой эталонной температуре, ожидаемый режим нагрузки, часы нахождения под напряжением и предполагаемый срок службы. Также следует учитывать стоимость монтажа, доступ для осмотра, стратегию запасных частей и последствия отключений.

Где трансформаторы с аморфным сердечником наиболее подходят

Наиболее оправданное применение — распределительный пункт с длительным временем подключения и умеренным или переменным коэффициентом нагрузки. Типичные примеры включают рассредоточенные жилые деревни, сельские общественные объекты, небольшие сельскохозяйственные населенные пункты, нагрузки для поддержки телекоммуникаций и фидеры, обслуживающие потребителей, чьи пики занимают лишь часть дня.

Они также могут быть полезны, когда модернизация сети предполагает замену множества устаревших устройств с высокими потерями. В такой ситуации совокупное снижение постоянных потерь в сердечнике по всему парку может иметь большее значение, чем выгода от любого отдельного трансформатора. Единая спецификация может упростить обслуживание, но только если она по-прежнему учитывает различные варианты монтажа, коэффициенты трансформации, требования к ответвлениям и условия окружающей среды.

Они не являются автоматически предпочтительным решением для каждого сельского трансформатора. Место с устойчиво высокой нагрузкой требует пристального внимания к потерям в обмотках, повышению температуры, импедансу, требованиям к перегрузке и схеме охлаждения. Трансформатор, выбранный исключительно из-за низких потерь в сердечнике, может не быть оптимальным вариантом по жизненному циклу, если он регулярно работает вблизи своих тепловых пределов. Аналогично, кратковременное электроснабжение строительной площадки или объект, который, как ожидается, вскоре будет заменен более крупной подстанцией, могут не оправдывать решение с повышенной стоимостью.

Показатели напряжения требуют решения по размещению

В сельских проектах от трансформатора часто ожидают одновременного решения двух задач: снижения потерь и улучшения напряжения у потребителей. Он может помочь в обоих случаях, однако правило размещения имеет значение. Перемещение преобразования напряжения ближе к сосредоточенной низковольтной нагрузке может сократить длину низковольтной линии и уменьшить падение напряжения. В качестве альтернативы может быть предпочтительно продлить линию среднего напряжения, если это уменьшает ток на более длинном участке трассы.

Оптимальную точку нельзя выбрать только по карте. Она должна учитывать активное и реактивное сопротивление проводников, максимальную диверсифицированную нагрузку, потребность при пуске двигателей и возможность обслуживания установки. Трансформатор, размещенный рядом с небольшой текущей нагрузкой, но далеко от ожидаемого роста, впоследствии может потребовать дорогостоящего повторного переноса или параллельной установки.

Настройки ответвлений также требуют дисциплинированного подхода. Положение ответвления, при котором напряжение выглядит приемлемым в условиях ввода в эксплуатацию при малой нагрузке, может создавать чрезмерное напряжение при снижении нагрузки или недостаточное напряжение во время фактического вечернего пика. Зафиксируйте диапазон напряжения на стороне питания и оцените ожидаемое состояние низкого напряжения в наиболее удаленной значимой точке. При использовании переключателей ответвлений без возбуждения выбранное положение должно быть задокументировано в записи о вводе в эксплуатацию и пересмотрено после того, как сеть пройдет нормальный рабочий цикл.

Детали спецификации, которые не следует оставлять неопределенными

Аморфный сердечник не отменяет обычных инженерных требований к распределительному трансформатору. В спецификации на закупку должны быть четко указаны напряжение системы, частота, соединение обмоток, группа соединения, где применимо, схема нейтрали, номинальная мощность, импеданс, уровень изоляции, диапазон ответвлений, тип монтажа и требуемая испытательная документация. Неоднозначные спецификации часто создают проблемы на объекте, которые ошибочно связывают с технологией сердечника.

Для трансформаторов, устанавливаемых на опорах, подтвердите точки подъема, ограничения по массе, геометрию монтажа, зазоры, ориентацию выводов и способность конструкции выдерживать местные ветровые нагрузки и усилия от проводников. Для наземных трансформаторов учитывайте дренаж, отметку возможного затопления, доступ к корпусу, пространство для изгиба кабелей, защиту населения и риск удара транспортного средства. Компактная компоновка полезна только в том случае, если специалисты могут безопасно осматривать вводы, заземляющие соединения, маркировку и защитные устройства.

Материал сердечника также требует практических требований к обращению. Полосы аморфного сплава имеют механические характеристики, отличающиеся от традиционной электротехнической стали. Трансформатор следует транспортировать, поднимать и устанавливать в соответствии с инструкциями изготовителя, особенно тщательно избегая ненужных ударов или неправильного обращения. Это не причина отказываться от технологии; это причина включить транспортировку и приемочный осмотр в план проекта.

Защита и заземление остаются основой надежности

Сельские воздушные линии часто подвергаются воздействию молний и коммутационных перенапряжений. Трансформатор с низкими потерями все равно может преждевременно выйти из строя, если разрядники, заземление, координация предохранителей и зазоры спроектированы плохо. Убедитесь, что ограничители перенапряжений правильно расположены и подключены короткими практичными проводниками; организуйте заземление, соответствующее местным условиям грунта; и согласуйте первичную защиту с характеристиками броска тока трансформатора и доступными уровнями токов короткого замыкания.

Не следует считать повторяющиеся срабатывания предохранителей обычным неудобством. Они могут указывать на недостаточную мощность трансформатора, несимметричную нагрузку, неисправность линии, неподходящий выбор предохранителя, срабатывание, связанное с броском тока, или развивающуюся внутреннюю неисправность. Реакция должна основываться на фактах: перед изменением номиналов оборудования проанализируйте характер событий, данные нагрузки, соединения и настройки защиты.

Ввод в эксплуатацию, защищающий экономику жизненного цикла

Ввод в эксплуатацию должен подтверждать больше, чем просто возможность подачи напряжения на устройство. Сверьте шильдик с утвержденным проектом, проверьте положение ответвления, осмотрите вводы и выводы, подтвердите уровень масла или состояние корпуса, где применимо, проверьте непрерывность заземления и убедитесь, что разрядники и предохранители соответствуют монтажным чертежам. Зафиксируйте начальное напряжение на трансформаторе и в представительных удаленных точках при доступном режиме нагрузки.

После перехода сети в нормальный режим сравните фактический спрос с проектными предположениями. Этот этап особенно ценен для сельских объектов, где нагрузка может быстро изменяться после подключения. Трансформатор, который остается малонагруженным, вероятно, обеспечивает предусмотренную выгоду от низких потерь холостого хода. Устройство, которое начинает длительно нести повышенный ток, может потребовать пересмотра теплового резерва, распределения по фазам и сроков будущего усиления сети.

Регулярные полевые осмотры должны быть сосредоточены на видимых и измеримых предупреждающих признаках: ослабленных или перегретых выводах, поврежденных разрядниках, утечках масла, где это применимо, необычном шуме, коррозии, разрастании растительности, поврежденных ограждениях и изменениях баланса нагрузки. Дистанционный мониторинг может быть полезен в критически важных или труднодоступных местах, однако он должен поддерживать определенный порядок реагирования на обслуживание, а не генерировать данные, за которые никто не отвечает.

Когда накопление энергии следует включить в ту же сельскую модернизацию

Накопление энергии и эффективность трансформатора решают разные задачи. Трансформатор с аморфным сердечником снижает потери энергии во время нахождения под напряжением. Накопитель может переносить местный спрос по времени, поддерживать кратковременный пик, улучшать использование возобновляемой энергии или обеспечивать резервное питание определенной нагрузки. Его не следует выбирать как замену устранению недостаточной мощности трансформатора, плохой защиты или значительного падения напряжения на фидере.

Если сельский проект включает коммерческий перерабатывающий объект, зарядную станцию или объект возобновляемой энергетики с сосредоточенной низковольтной нагрузкой, накопитель может оцениваться наряду с проектированием трансформатора и фидера. Наружное интегрированное решение, такое как Коммерческая и промышленная система накопления энергии 125kW/261kWh, может быть актуально, когда снижение пиковых нагрузок, перенос нагрузки, резервная работа и контролируемая эксплуатация являются определенными требованиями проекта. Его роль должна основываться на локальном исследовании нагрузки и проекте присоединения, а не добавляться лишь потому, что сеть включает эффективный трансформатор.

Практическая последовательность утверждения

1. Нанесите на карту каждое место установки трансформатора, длину фидера, текущую нагрузку, ожидаемую нагрузку, проблему напряжения и ограничения доступа.
2. Разделите места, где преобладает постоянное нахождение под напряжением, и места, где преобладают высокий ток и кратковременный пиковый спрос.
3. Сравните предлагаемые варианты трансформаторов по потерям холостого хода, потерям нагрузки, ожидаемому рабочему профилю и требованиям к обслуживанию.
4. Проверьте стратегию размещения и ответвлений относительно условий напряжения в дальнем конце низковольтной сети.
5. Укажите требования к защите, заземлению, монтажу, транспортировке и приемке с такой же тщательностью, как и целевой уровень потерь в сердечнике.
6. Выполните ввод в эксплуатацию с ведением записей, обеспечивающих возможность последующего поиска неисправностей, затем проверьте фактическую нагрузку после начала нормальной работы.

Jinshida Electric Power Technology Co., Ltd. поддерживает проекты по передаче и распределению электроэнергии, уделяя особое внимание безопасному, энергоэффективному и надежному оборудованию. Для работ в сельских сетях полезный вклад поставщика заключается не только в поставке трансформатора, но и в содействии преобразованию профиля фидера, условий площадки, схемы установки и целей эксплуатации в спецификацию, которую можно надежно изготовить, установить и обслуживать.

Наиболее рациональное внедрение в сельской местности обычно является выборочным, а не повсеместным: применяйте трансформаторы с низкими потерями в сердечнике там, где длительное время нахождения под напряжением делает их ценными, укрепляйте сеть там, где реальным ограничением являются падение напряжения или потери в проводниках, и резервируйте меры по увеличению мощности и накоплению энергии для мест, профиль спроса которых их оправдывает. Такой подход обеспечивает как технические показатели, так и долгосрочные эксплуатационные затраты.
