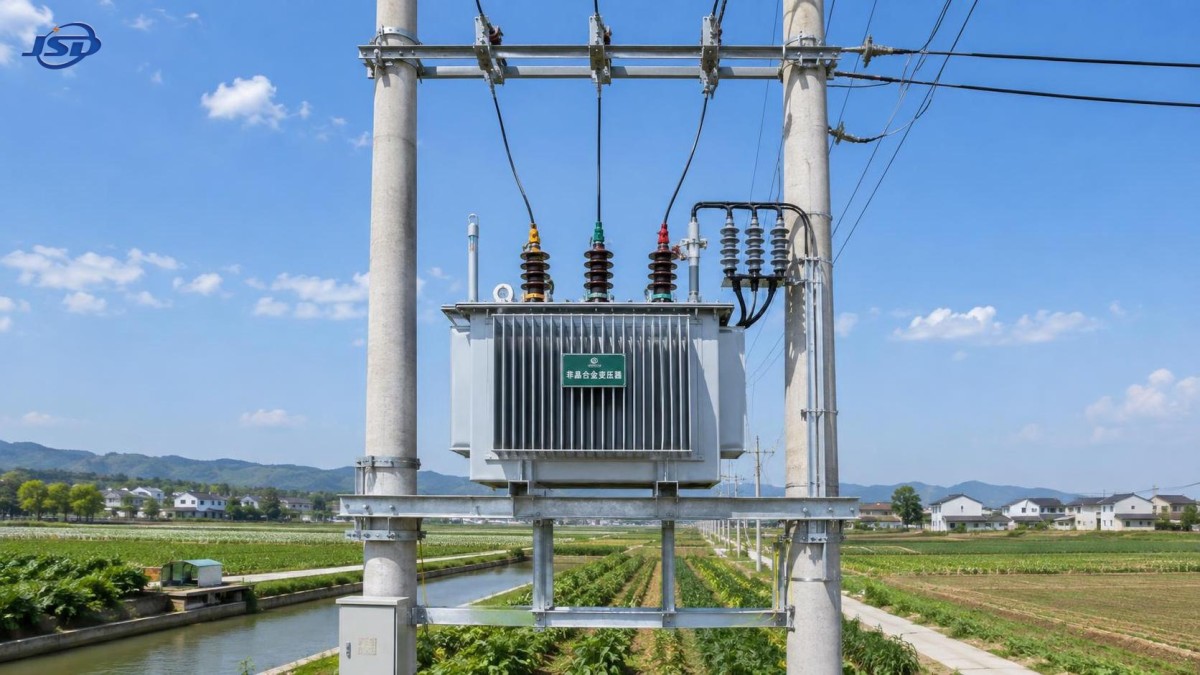

Uso de transformadores de distribución de aleación amorfa en redes rurales con largos períodos de energización

En una red rural que permanece energizada día y noche, un transformador consume energía incluso cuando la demanda local es baja. Por ello, un transformador de distribución de aleación amorfa merece una consideración seria allí donde las cargas de los alimentadores están dispersas, son estacionales o se mantienen moderadas durante largos períodos. Su valor no reside simplemente en que sea «eficiente»; consiste en que una menor pérdida en el núcleo puede reducir el costo de mantener continuamente energizados numerosos puntos de distribución.

La decisión sigue dependiendo de la red. Un transformador con pérdidas en vacío muy bajas no corregirá un conductor subdimensionado, una longitud excesiva del alimentador, un mal equilibrio de fases ni un transformador mal ubicado. Los mejores resultados se obtienen al tratar el transformador como una parte de un plan rural de calidad de tensión y reducción de pérdidas, en lugar de considerarlo una compra independiente para ahorrar energía.

Por qué las largas horas de energización cambian la decisión sobre el transformador

Las pérdidas del transformador presentan dos patrones de funcionamiento diferentes. La pérdida en vacío, a menudo denominada pérdida en el núcleo, está presente siempre que el transformador está energizado. Varía poco con la demanda de los clientes. La pérdida bajo carga aumenta a medida que la corriente circula por los devanados, por lo que adquiere mayor importancia cuando el transformador funciona con alta carga.

Las redes de distribución rurales suelen tener una elevada proporción de tiempo energizado con respecto a la carga media del transformador. Un transformador de una aldea puede permanecer en servicio las 24 horas, mientras que la demanda aumenta solo durante la mañana, la tarde, el riego, el procesamiento o el horario comercial local. En este perfil, la pérdida continua en el núcleo puede representar una parte significativa de la pérdida anual de energía.

Los núcleos de metal amorfo están diseñados para reducir las pérdidas por magnetización en el núcleo. Esto hace que un transformador de distribución de aleación amorfa sea especialmente relevante para instalaciones que permanecen energizadas durante largos períodos, pero que no operan cerca de la carga nominal durante todo el día. Las unidades convencionales con núcleo de acero pueden seguir siendo adecuadas en otros ciclos de servicio, especialmente cuando las pérdidas bajo carga, la capacidad frente a fallas, el espacio disponible o una flota de reemplazo estandarizada tienen mayor peso. La elección correcta se basa en el perfil de carga previsto, no solo en la etiqueta del transformador.

Comience con el perfil de la red, no con la potencia nominal de placa

Un error común de adquisición es comparar los transformadores únicamente por su capacidad nominal y precio de compra. La capacidad es necesaria para una operación segura, pero no muestra cuánta energía desperdiciará la unidad mientras esté energizada ni si proporcionará una tensión útil al final de una línea de baja tensión larga.

Antes de seleccionar el transformador, elabore una visión práctica de cada ubicación propuesta:

• Comportamiento horario o estacional de la carga, incluidos el riego, el procesamiento de cosechas, la refrigeración, los talleres y la demanda residencial nocturna.
• Crecimiento esperado de la carga, con una clara distinción entre la nueva demanda firme y el desarrollo futuro incierto.
• Longitud y sección del conductor de los alimentadores de media y baja tensión.
• Quejas existentes sobre tensión, especialmente de clientes remotos durante los períodos de máxima demanda.
• Desequilibrio de fases causado por conexiones monofásicas no uniformes.
• Cargas probables que generan armónicos, como variadores de velocidad, soldadoras, cargadores o equipos de electrónica de potencia.
• Condiciones del emplazamiento: exposición a rayos, caminos de acceso, inundaciones, polvo, contaminación salina y temperatura ambiente.

Esta información identifica si el proyecto es principalmente un problema de pérdidas en vacío, caída de tensión, capacidad o una combinación de ellos. También evita un resultado habitual: instalar un transformador eficiente en un punto inadecuado de la red y descubrir después que la calidad de tensión apenas ha mejorado.

Para redes con un gran número de transformadores permanentemente energizados y con carga ligera, evaluar las pérdidas anualizadas es más útil que comparar una única cifra de eficiencia en un punto de carga. La comparación de compra debe incluir la pérdida en vacío garantizada, la pérdida bajo carga a la temperatura de referencia aplicable, el patrón de carga previsto, las horas de energización y la vida útil esperada. También deben incluirse el costo de instalación, el acceso para inspección, la estrategia de repuestos y las consecuencias de las interrupciones.

Dónde encajan bien las unidades con núcleo amorfo

La aplicación más favorable es un punto de distribución con un largo tiempo de conexión y un factor de carga moderado o variable. Ejemplos típicos incluyen aldeas residenciales dispersas, servicios públicos rurales, pequeñas comunidades agrícolas, cargas de soporte de telecomunicaciones y alimentadores que atienden a clientes cuyos picos ocupan solo parte del día.

También pueden ser útiles cuando una modernización de la red sustituye numerosas unidades antiguas con altas pérdidas. En esa situación, la reducción acumulada de la pérdida continua en el núcleo en toda la flota puede importar más que el beneficio en un solo transformador. Una especificación uniforme puede simplificar el mantenimiento, pero solo cuando aún permite diferentes disposiciones de montaje, relaciones de tensión, requisitos de tomas y condiciones ambientales.

No son automáticamente la respuesta preferida para todos los transformadores rurales. Una ubicación con alta carga sostenida requiere una atención minuciosa a las pérdidas en los devanados, el aumento de temperatura, la impedancia, el requisito de sobrecarga y la disposición de refrigeración. Un transformador elegido únicamente por su baja pérdida en el núcleo puede no ser la mejor opción durante el ciclo de vida si opera regularmente cerca de sus límites térmicos. Del mismo modo, un suministro de construcción de corta duración o un sitio que se prevé reemplazar rápidamente por una subestación mayor puede no justificar una solución de mayor costo.

El rendimiento de tensión requiere una decisión de ubicación

En proyectos rurales, a menudo se espera que el transformador resuelva dos problemas a la vez: reducir pérdidas y mejorar la tensión de los clientes. Puede contribuir a ambos, pero la regla de ubicación es importante. Acercar la transformación a una carga concentrada de baja tensión puede acortar el tramo de baja tensión y reducir la caída de tensión. En cambio, extender la línea de media tensión puede ser preferible cuando reduce la corriente en la sección más larga de la ruta.

El punto óptimo no puede elegirse únicamente a partir de un mapa. Debe reflejar la resistencia y reactancia del conductor, la carga máxima diversificada, la demanda de arranque de motores y la capacidad de mantener la instalación. Un transformador colocado cerca de una carga actual pequeña pero lejos del crecimiento previsto puede generar posteriormente una costosa segunda reubicación o instalación en paralelo.

Los ajustes de tomas también requieren disciplina. Una posición de toma que hace que la tensión parezca aceptable en una condición de puesta en servicio con carga ligera puede generar tensión excesiva cuando la carga disminuye o tensión insuficiente durante el pico real de la tarde. Registre el rango de tensión aguas arriba y evalúe la condición esperada de baja tensión en el punto significativo más alejado. Cuando se utilizan tomas sin carga, la posición seleccionada debe documentarse en el registro de puesta en servicio y revisarse después de que la red haya experimentado su ciclo normal de operación.

Detalles de especificación que no deben dejarse ambiguos

Un núcleo amorfo no elimina los requisitos de ingeniería habituales de un transformador de distribución. La especificación de compra debe ser clara respecto a la tensión del sistema, frecuencia, conexión de devanados, grupo vectorial cuando corresponda, disposición del neutro, capacidad nominal, impedancia, nivel de aislamiento, rango de tomas, tipo de montaje y documentación de pruebas requerida. Las especificaciones ambiguas suelen crear problemas en el sitio que se atribuyen erróneamente a la tecnología del núcleo.

Para unidades montadas en poste, confirme los puntos de elevación, las limitaciones de masa, la geometría de montaje, las distancias de seguridad, la orientación de los terminales y la capacidad de la estructura para soportar las fuerzas locales del viento y de los conductores. Para transformadores montados en suelo, considere el drenaje, la cota de inundación, el acceso al recinto, el espacio para curvatura de cables, la protección pública y la exposición a impactos de vehículos. Una disposición compacta solo es útil si los técnicos pueden inspeccionar de forma segura los pasatapas, las conexiones de puesta a tierra, las etiquetas y los dispositivos de protección.

El material del núcleo también requiere requisitos prácticos de manipulación. Las láminas de aleación amorfa tienen características mecánicas diferentes de las del acero eléctrico convencional. El transformador debe transportarse, elevarse e instalarse conforme a las instrucciones del fabricante, con especial cuidado para evitar golpes innecesarios o una manipulación inadecuada. Esto no es motivo para evitar la tecnología; es motivo para incluir el transporte y la inspección de recepción en el plan del proyecto.

La protección y la puesta a tierra siguen siendo fundamentales para la fiabilidad

Las líneas aéreas rurales están frecuentemente expuestas a rayos y perturbaciones de conmutación. Un transformador de bajas pérdidas aún puede sufrir una falla prematura si los descargadores, la puesta a tierra, la coordinación de fusibles y las distancias de seguridad están mal diseñados. Confirme que los descargadores de sobretensión estén correctamente posicionados y conectados con conductores cortos y prácticos; establezca una disposición de puesta a tierra adecuada para las condiciones locales del suelo; y coordine la protección primaria con el comportamiento de corriente de irrupción del transformador y los niveles de falla disponibles.

No trate las operaciones repetidas de los fusibles como una molestia rutinaria. Pueden indicar un transformador subdimensionado, carga desequilibrada, una falla de línea, una selección de fusible inadecuada, operación relacionada con la corriente de irrupción o un problema interno en desarrollo. La respuesta debe basarse en evidencias: inspeccione el patrón de eventos, los datos de carga, las conexiones y los ajustes de protección antes de cambiar las capacidades nominales del equipo.

Puesta en servicio que protege el caso del ciclo de vida

La puesta en servicio debe confirmar más que si la unidad se energiza. Compruebe la placa de características frente al diseño aprobado, verifique la posición de las tomas, inspeccione los pasatapas y terminales, confirme el nivel de aceite o el estado del recinto según corresponda, pruebe la continuidad de la puesta a tierra y asegúrese de que los descargadores y fusibles coincidan con los planos de instalación. Registre la tensión inicial en el transformador y en puntos remotos representativos bajo la condición de carga disponible.

Después de que la red haya entrado en servicio normal, compare la demanda real con las hipótesis de planificación. Este paso es especialmente valioso en desarrollos rurales donde la carga puede cambiar rápidamente después de la conexión. Un transformador que se mantiene con carga ligera probablemente está proporcionando el beneficio previsto de pérdidas en vacío reducidas. Una unidad que comienza a transportar una corriente sostenida más alta puede requerir una revisión del margen térmico, la asignación de fases y el calendario de futuros refuerzos.

Las inspecciones rutinarias en campo deben centrarse en señales de advertencia visibles y medibles: terminales flojos o sobrecalentados, descargadores dañados, fugas de aceite cuando sean relevantes, ruidos inusuales, corrosión, invasión de vegetación, cercas comprometidas y cambios en el equilibrio de carga. La supervisión remota puede ser útil en ubicaciones críticas o inaccesibles, pero debe respaldar una respuesta de mantenimiento definida en lugar de generar datos de los que nadie se responsabilice.

Cuándo el almacenamiento pertenece a la misma modernización rural

El almacenamiento de energía y la eficiencia del transformador abordan problemas diferentes. Un transformador con núcleo amorfo reduce la energía desperdiciada mientras está energizado. El almacenamiento puede desplazar la demanda local, respaldar un pico de corta duración, mejorar el uso de energía renovable o proporcionar respaldo a una carga definida. No debe seleccionarse como sustituto de corregir una capacidad inadecuada del transformador, una protección deficiente o una caída severa de tensión en el alimentador.

Cuando un proyecto rural incluye un sitio comercial de procesamiento, un punto de carga o una instalación de energía renovable con demanda concentrada de baja tensión, el almacenamiento puede evaluarse junto con el diseño del transformador y del alimentador. Una opción integrada para exteriores como elSistema de almacenamiento de energía comercial e industrial de 125kW/261kWh puede ser relevante cuando la reducción de picos, el desplazamiento de carga, la operación de respaldo y la operación supervisada son requisitos definidos del proyecto. Su función debe basarse en el estudio de carga local y el diseño de interconexión, no añadirse simplemente porque la red incluye un transformador eficiente.

Una secuencia práctica de aprobación

1. Trace en un mapa cada ubicación de transformador, longitud de alimentador, carga actual, carga prevista, preocupación de tensión y restricción de acceso.
2. Separe las ubicaciones dominadas por energización continua de aquellas dominadas por alta corriente y demanda pico de corta duración.
3. Compare las opciones de transformador propuestas utilizando pérdidas en vacío, pérdidas bajo carga, perfil de operación previsto y requisitos de servicio.
4. Verifique la estrategia de ubicación y de tomas frente a las condiciones de tensión en el extremo final de la red de baja tensión.
5. Especifique los requisitos de protección, puesta a tierra, montaje, transporte y aceptación con el mismo cuidado que el objetivo de pérdida en el núcleo.
6. Realice la puesta en servicio con registros que permitan la posterior resolución de problemas y, después, revise la carga real cuando comience la operación normal.

Jinshida Electric Power Technology Co., Ltd. apoya proyectos de transmisión y distribución de energía con énfasis en equipos seguros, energéticamente eficientes y fiables. Para trabajos en redes rurales, la contribución útil del proveedor no consiste solo en suministrar un transformador, sino en ayudar a traducir el perfil del alimentador, el entorno del sitio, la disposición de instalación y el objetivo operativo en una especificación que pueda fabricarse, instalarse y mantenerse de forma fiable.

La implementación rural más sólida suele ser selectiva en lugar de universal: aplique transformadores de baja pérdida en el núcleo donde las largas horas de energización los hagan valiosos, refuerce la red donde la caída de tensión o la pérdida del conductor sea la verdadera limitación y reserve las medidas de capacidad y almacenamiento para ubicaciones cuyo perfil de demanda las justifique. Este enfoque protege tanto el rendimiento técnico como el costo operativo a largo plazo.
