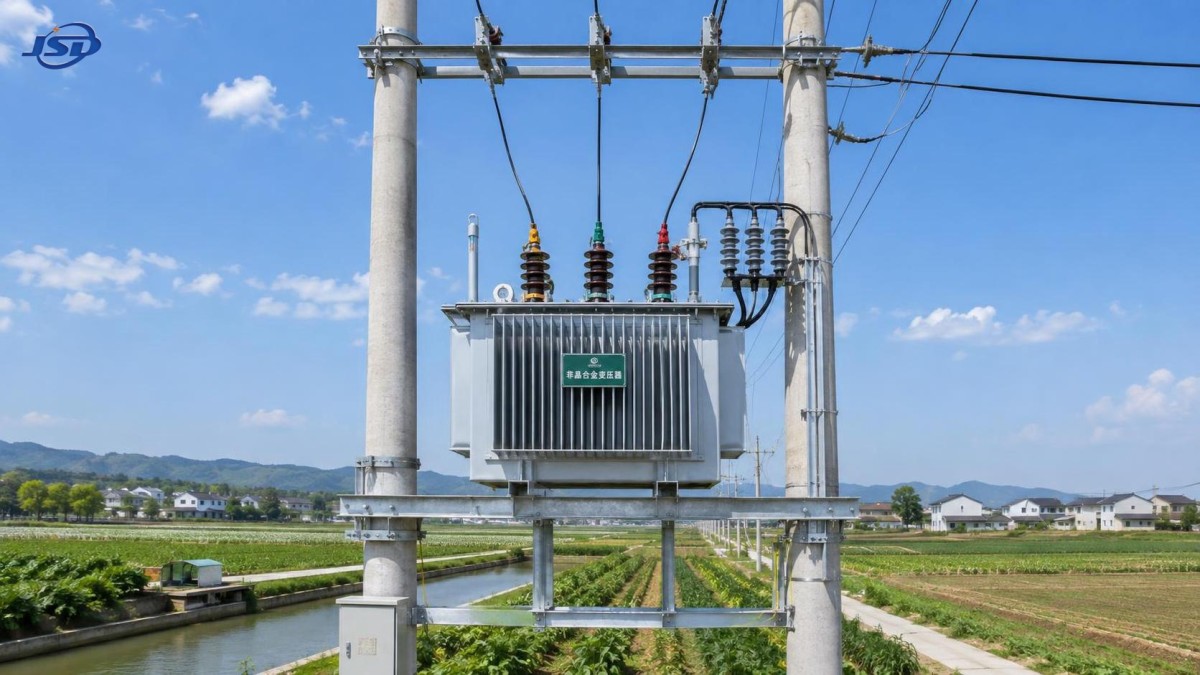

استخدام محولات التوزيع المصنوعة من سبائك معدنية غير متبلورة في الشبكات الريفية ذات ساعات التشغيل الطويلة تحت الجهد

في شبكة ريفية تظل مزودة بالطاقة ليلاً ونهاراً، يستهلك المحول الطاقة حتى عندما يكون الطلب المحلي منخفضاً. ولهذا السبب يستحق محول توزيع من سبيكة معدنية غير متبلورة دراسة جدية في الحالات التي تكون فيها أحمال المغذيات موزعة أو موسمية أو متواضعة لفترات طويلة. ولا تكمن قيمته ببساطة في كونه «فعالاً»؛ بل في أن انخفاض فقد القلب يمكن أن يقلل تكلفة إبقاء عدد كبير من نقاط التوزيع مزوداً بالطاقة بشكل مستمر.

ومع ذلك، يبقى القرار معتمداً على الشبكة. فالمحول ذو فقد اللاحمل المنخفض جداً لن يعالج موصلاً صغير المقطع، أو طول مغذٍ مفرطاً، أو ضعف موازنة الأطوار، أو موقع محول سيئاً. وتتحقق أفضل النتائج عند التعامل مع المحول كجزء من خطة ريفية لجودة الجهد وخفض الفاقد، بدلاً من اعتباره عملية شراء مستقلة لتوفير الطاقة.

لماذا تغيّر ساعات التغذية الطويلة قرار اختيار المحول

تتبع فواقد المحول نمطين مختلفين للتشغيل. يظهر فقد اللاحمل، الذي يُسمى غالباً فقد القلب، كلما كان المحول مزوداً بالطاقة. ولا يتغير كثيراً بتغير طلب العملاء. أما فقد الحمل فيزداد مع مرور التيار عبر الملفات، ولذلك تزداد أهميته عندما يعمل المحول بحمل مرتفع.

تتميز شبكات التوزيع الريفية عادة بنسبة مرتفعة من وقت التغذية إلى متوسط تحميل المحول. فقد يبقى محول القرية في الخدمة على مدار الساعة بينما يرتفع الطلب فقط خلال الصباح أو المساء أو الري أو المعالجة أو ساعات الأعمال المحلية. وفي هذا النمط، يمكن أن يمثل فقد القلب المستمر حصة مؤثرة من فاقد الطاقة السنوي.

صُممت القلوب المعدنية غير المتبلورة لتقليل فقد المغنطة في القلب. وهذا يجعل محول التوزيع ذي السبيكة غير المتبلورة مناسباً بوجه خاص للتركيبات التي تبقى مزودة بالطاقة لفترات طويلة لكنها لا تعمل بالقرب من الحمل المقنن طوال اليوم. وقد تظل الوحدات التقليدية ذات قلب الفولاذ مناسبة في دورات تشغيل أخرى، لا سيما عندما تكون فواقد الحمل أو تحمل الأعطال أو المساحة المتاحة أو أسطول الاستبدال الموحّد ذات أهمية أكبر. ويستند الاختيار الصحيح إلى منحنى الحمل المتوقع، وليس إلى بطاقة المحول وحدها.

ابدأ بمنحنى الشبكة، لا بالقدرة المقننة على اللوحة

من الأخطاء الشائعة في المشتريات مقارنة المحولات بناءً على السعة المقننة وسعر الشراء فقط. فالسعة ضرورية للتشغيل الآمن، لكنها لا توضّح مقدار الطاقة التي ستفقدها الوحدة أثناء تغذيتها، أو ما إذا كانت ستوفر جهداً قابلاً للاستخدام في نهاية خط جهد منخفض طويل.

قبل اختيار المحول، كوّن صورة عملية عن كل موقع مقترح:

• سلوك الحمل بالساعة أو حسب المواسم، بما في ذلك الري ومعالجة المحاصيل والتبريد والورش والطلب السكني المسائي.
• النمو المتوقع للحمل، مع التمييز الواضح بين الطلب الجديد المؤكد والتطوير المستقبلي غير المؤكد.
• طول وحجم موصلات مغذيات الجهد المتوسط والجهد المنخفض.
• شكاوى الجهد القائمة، وخصوصاً لدى العملاء البعيدين خلال فترات الذروة.
• عدم اتزان الأطوار الناتج عن توصيلات أحادية الطور غير متساوية.
• الأحمال المحتمل أن تولد التوافقيات، مثل محركات السرعة المتغيرة وآلات اللحام والشواحن أو معدات إلكترونيات القدرة.
• ظروف الموقع: التعرض للصواعق، وطرق الوصول، والفيضانات، والغبار، والتلوث الملحي، ودرجة الحرارة المحيطة.

تحدد هذه المعلومات ما إذا كان المشروع يمثل بالأساس مشكلة فقد لاحمل أو هبوط جهد أو سعة، أو مزيجاً منها. كما تمنع نتيجة مألوفة تتمثل في تركيب محول كفؤ في نقطة غير مناسبة على الشبكة ثم اكتشاف أن جودة الجهد بالكاد تحسنت.

بالنسبة للشبكات التي تضم عدداً كبيراً من المحولات ذات التحميل الخفيف والمزودة بالطاقة بشكل دائم، فإن تقييم الفواقد السنوية أكثر فائدة من مقارنة رقم كفاءة واحد عند نقطة حمل واحدة. وينبغي أن تشمل مقارنة الشراء فقد اللاحمل المضمون، وفقد الحمل عند درجة الحرارة المرجعية المطبقة، ونمط التحميل المتوقع، وساعات التغذية، والعمر التشغيلي المتوقع. كما ينبغي إدراج تكلفة التركيب، وسهولة الوصول للفحص، واستراتيجية قطع الغيار، وعواقب الانقطاع.

المواقع التي تناسبها الوحدات ذات القلب غير المتبلور

يكون التطبيق الأقوى في نقطة توزيع ذات زمن توصيل طويل ومعامل حمل متواضع أو متغير. وتشمل الأمثلة النموذجية القرى السكنية المتفرقة والخدمات العامة الريفية والمجتمعات الزراعية الصغيرة وأحمال دعم الاتصالات والمغذيات التي تخدم عملاء لا تشغل ذرواتهم سوى جزء من اليوم.

ويمكن أن تكون مفيدة أيضاً عندما يستبدل تحديث الشبكة عدداً كبيراً من الوحدات القديمة عالية الفاقد. ففي هذه الحالة، قد يكون الانخفاض التراكمي في فقد القلب المستمر عبر الأسطول أكثر أهمية من الفائدة في أي محول واحد. ويمكن للمواصفة الموحدة أن تبسط الصيانة، ولكن فقط عندما تظل تسمح باختلاف ترتيبات التثبيت ونسب الجهد ومتطلبات مغيرات النقرات والظروف البيئية.

وليست بالضرورة الخيار المفضل تلقائياً لكل محول ريفي. فالموقع ذو التحميل المرتفع المستمر يحتاج إلى اهتمام دقيق بفقد الملفات وارتفاع الحرارة والممانعة ومتطلبات التحميل الزائد وترتيب التبريد. وقد لا يكون المحول المختار حصراً لانخفاض فقد القلب أفضل خيار من منظور دورة الحياة إذا كان يعمل بانتظام بالقرب من حدوده الحرارية. وبالمثل، قد لا يبرر مصدر إنشائي قصير المدة أو موقع يُتوقع استبداله سريعاً بمحطة فرعية أكبر حلاً مرتفع التكلفة.

يتطلب أداء الجهد قراراً بشأن الموقع

في المشاريع الريفية، يُتوقع غالباً من المحول حل مشكلتين في آن واحد: خفض الفواقد وتحسين جهد العملاء. ويمكنه المساعدة في كليهما، لكن قاعدة تحديد الموقع مهمة. فنقل التحويل بالقرب من حمل جهد منخفض مركز يمكن أن يقصر مسار الجهد المنخفض ويقلل هبوط الجهد. وقد يكون تمديد خط الجهد المتوسط بديلاً أفضل عندما يؤدي ذلك إلى خفض التيار على الجزء الأطول من المسار.

لا يمكن اختيار النقطة المثلى من الخريطة وحدها. وينبغي أن تعكس مقاومة الموصل ومفاعلته، والحمل الأقصى المتنوع، وطلب بدء تشغيل المحركات، وإمكانية صيانة التركيب. وقد يؤدي وضع محول بالقرب من حمل حالي صغير ولكنه بعيد عن النمو المتوقع إلى نقل ثانٍ مكلف أو تركيب متوازٍ لاحقاً.

تتطلب إعدادات مغيرات النقرات أيضاً انضباطاً. فقد يؤدي موضع النقرة الذي يجعل الجهد مقبولاً في حالة تشغيل أولي بحمل خفيف إلى جهد مفرط عند انخفاض الحمل، أو جهد غير كافٍ أثناء ذروة المساء الفعلية. سجّل نطاق الجهد في جهة المنبع وقيّم حالة الجهد المنخفض المتوقعة عند أبعد نقطة ذات أهمية. وعند استخدام مغيرات نقرات خارج الدائرة، ينبغي توثيق الموضع المحدد في سجل التشغيل الأولي ومراجعته بعد أن تمر الشبكة بدورة تشغيلها العادية.

تفاصيل المواصفات التي لا ينبغي تركها غامضة

لا يلغي القلب غير المتبلور المتطلبات الهندسية المعتادة لمحول التوزيع. وينبغي أن تكون مواصفة الشراء واضحة بشأن جهد النظام والتردد وتوصيل الملفات ومجموعة المتجهات عند الاقتضاء وترتيب المحايد والسعة المقننة والممانعة ومستوى العزل ونطاق النقرات ونوع التثبيت ووثائق الاختبارات المطلوبة. وغالباً ما تؤدي المواصفات الغامضة إلى مشكلات في الموقع تُنسب خطأً إلى تقنية القلب.

بالنسبة للوحدات المركبة على الأعمدة، تأكد من نقاط الرفع وحدود الكتلة وهندسة التثبيت والخلوص واتجاه الأطراف وقدرة الهيكل على تحمل الرياح المحلية وقوى الموصلات. وبالنسبة للمحولات المركبة على الأرض، ضع في الاعتبار التصريف ومنسوب الفيضان وسهولة الوصول إلى الغلاف ومساحة انحناء الكابلات وحماية الجمهور والتعرض لصدمات المركبات. ويكون التصميم المدمج مفيداً فقط إذا كان الفنيون يستطيعون فحص الجلب ووصلات التأريض والملصقات وأجهزة الحماية بأمان.

تتطلب مادة القلب أيضاً متطلبات عملية للتعامل. إذ تتميز شرائح السبيكة غير المتبلورة بخصائص ميكانيكية تختلف عن الفولاذ الكهربائي التقليدي. وينبغي نقل المحول ورفعه وتركيبه وفقاً لتعليمات الشركة المصنعة، مع عناية خاصة لتجنب الصدمات غير الضرورية أو سوء المناولة. وليس هذا سبباً لتجنب التقنية؛ بل سبب لجعل النقل وفحص الاستلام جزءاً من خطة المشروع.

تظل الحماية والتأريض عنصرين أساسيين للموثوقية

تتعرض الخطوط الهوائية الريفية بشكل متكرر للصواعق واضطرابات التبديل. ولا يزال من الممكن أن يتعرض محول منخفض الفاقد لعطل مبكر إذا صُممت مانعات الصواعق والتأريض وتنسيق المصهرات والخلوصات بشكل سيئ. تأكد من وضع مانعات الصواعق وتوصيلها بصورة صحيحة باستخدام موصلات قصيرة وعملية؛ وأنشئ ترتيب تأريض ملائماً لظروف التربة المحلية؛ ونسّق الحماية الأولية مع سلوك تيار الاندفاع للمحول ومستويات الأعطال المتاحة.

لا تتعامل مع عمليات المصهر المتكررة باعتبارها إزعاجاً روتينياً. فقد تشير إلى محول صغير السعة، أو تحميل غير متزن، أو عطل في الخط، أو اختيار مصهر غير مناسب، أو تشغيل متعلق بتيار الاندفاع، أو مشكلة داخلية آخذة في التطور. وينبغي أن تكون الاستجابة قائمة على الأدلة: افحص نمط الأحداث وبيانات الحمل والتوصيلات وإعدادات الحماية قبل تغيير تصنيفات المعدات.

تشغيل أولي يحمي جدوى دورة الحياة

ينبغي أن يؤكد التشغيل الأولي أكثر من مجرد تغذية الوحدة بالطاقة. طابق لوحة البيانات مع التصميم المعتمد، وتحقق من موضع النقرة، وافحص الجلب والأطراف، وتأكد من مستوى الزيت أو حالة الغلاف حسب الاقتضاء، واختبر استمرارية التأريض، وتأكد من مطابقة مانعات الصواعق والمصهرات لمخططات التركيب. سجّل الجهد الأولي عند المحول وفي نقاط بعيدة ممثلة تحت حالة الحمل المتاحة.

بعد دخول الشبكة في الخدمة العادية، قارن الطلب الفعلي بافتراضات التخطيط. وهذه الخطوة ذات قيمة خاصة في التطويرات الريفية حيث يمكن أن يتغير الحمل بسرعة بعد التوصيل. ومن المرجح أن يقدم المحول الذي يظل محملاً بخفة فائدة فقد اللاحمل المقصودة. أما الوحدة التي تبدأ بحمل تيار أعلى بصورة مستمرة فقد تحتاج إلى مراجعة للهامش الحراري وتوزيع الأطوار وتوقيت التعزيز المستقبلي.

ينبغي أن تركز الفحوصات الميدانية الروتينية على علامات الإنذار المرئية والقابلة للقياس: أطراف مرتخية أو ساخنة، ومانعات صواعق تالفة، وتسربات زيت عند وجودها، وصوت غير معتاد، وتآكل، وتعدي الغطاء النباتي، وأسوار متضررة، وتغيرات في توازن الحمل. ويمكن أن تكون المراقبة عن بُعد مفيدة في المواقع الحرجة أو التي يصعب الوصول إليها، لكنها ينبغي أن تدعم استجابة صيانة محددة بدلاً من توليد بيانات لا يتحمل أحد مسؤوليتها.

متى يكون التخزين جزءاً من التحديث الريفي نفسه

يعالج تخزين الطاقة وكفاءة المحولات مشكلات مختلفة. فالمحول ذو القلب غير المتبلور يقلل الطاقة المهدرة أثناء تغذيته. ويمكن للتخزين تحويل الطلب المحلي، ودعم ذروة قصيرة المدة، وتحسين استخدام الطاقة المتجددة، أو توفير احتياطي لحمل محدد. ولا ينبغي اختياره بديلاً عن تصحيح سعة المحول غير الكافية أو الحماية الضعيفة أو هبوط جهد المغذي الشديد.

عندما يتضمن مشروع ريفي موقع معالجة تجارياً أو نقطة شحن أو منشأة طاقة متجددة ذات طلب مركز للجهد المنخفض، يمكن تقييم التخزين إلى جانب تصميم المحول والمغذي. وقد يكون خيار خارجي متكامل مثلنظام تخزين الطاقة التجاري والصناعي 125kW/261kWh مناسباً عندما يكون خفض الذروة وتحويل الحمل والتشغيل الاحتياطي والتشغيل المراقب متطلبات محددة للمشروع. وينبغي أن يستند دوره إلى دراسة الحمل المحلية وتصميم الربط البيني، لا أن يُضاف لمجرد أن الشبكة تتضمن محولاً كفؤاً.

تسلسل عملي للاعتماد

1. حدد على الخريطة موقع كل محول وطول المغذي والحمل الحالي والحمل المتوقع ومشكلة الجهد وقيود الوصول.
2. افصل المواقع التي تهيمن عليها التغذية المستمرة عن تلك التي يهيمن عليها التيار العالي والطلب الذروي القصير.
3. قارن خيارات المحولات المقترحة باستخدام فقد اللاحمل وفقد الحمل ومنحنى التشغيل المتوقع ومتطلبات الخدمة.
4. تحقق من استراتيجية الموقع والنقرات مقابل ظروف الجهد عند الطرف البعيد من شبكة الجهد المنخفض.
5. حدد متطلبات الحماية والتأريض والتثبيت والنقل والقبول بالعناية نفسها الممنوحة لهدف فقد القلب.
6. نفذ التشغيل الأولي بسجلات تجعل استكشاف الأعطال لاحقاً ممكناً، ثم راجع التحميل الفعلي بعد بدء التشغيل العادي.

تدعم Jinshida Electric Power Technology Co., Ltd. مشاريع نقل وتوزيع الطاقة مع التركيز على المعدات الآمنة والموفرة للطاقة والموثوقة. وفي أعمال الشبكات الريفية، لا تقتصر مساهمة المورد المفيدة على توريد محول فحسب، بل تشمل المساعدة في تحويل منحنى المغذي وبيئة الموقع وترتيب التركيب والهدف التشغيلي إلى مواصفة يمكن تصنيعها وتركيبها وصيانتها بموثوقية.

وعادةً ما يكون التطبيق الريفي الأكثر سلامة انتقائياً لا شاملاً: طبّق المحولات منخفضة فقد القلب حيث تجعلها ساعات التغذية الطويلة ذات قيمة، وعزز الشبكة حيث يكون هبوط الجهد أو فقد الموصل هو القيد الحقيقي، وخصص تدابير السعة والتخزين للمواقع التي يبررها منحنى الطلب. ويحمي هذا النهج الأداء التقني وتكلفة التشغيل طويلة الأجل.
