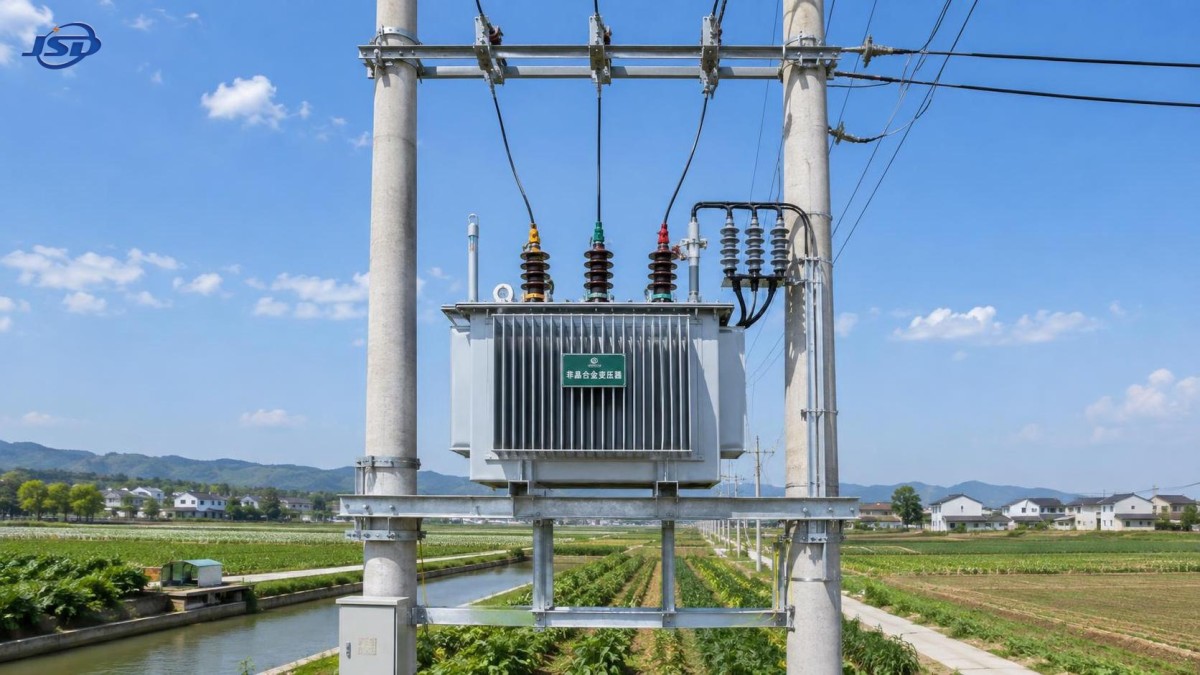

Utilisation de transformateurs de distribution à alliage amorphe dans les réseaux ruraux avec de longues durées de mise sous tension

Dans un réseau rural qui reste sous tension jour et nuit, un transformateur consomme de l’énergie même lorsque la demande locale est faible. C’est pourquoi un transformateur de distribution à alliage amorphe mérite d’être sérieusement envisagé lorsque les charges des départs sont dispersées, saisonnières ou modestes pendant de longues périodes. Son intérêt ne réside pas simplement dans le fait qu’il soit « efficace » ; des pertes au noyau plus faibles peuvent réduire le coût du maintien sous tension continu d’un grand nombre de points de distribution.

La décision dépend néanmoins du réseau. Un transformateur à très faibles pertes à vide ne corrigera pas un conducteur sous-dimensionné, une longueur excessive de départ, un mauvais équilibrage des phases ou un transformateur mal implanté. Les meilleurs résultats sont obtenus en considérant le transformateur comme un élément d’un plan rural d’amélioration de la qualité de tension et de réduction des pertes, plutôt que comme un achat autonome visant les économies d’énergie.

Pourquoi de longues heures de mise sous tension modifient le choix du transformateur

Les pertes d’un transformateur présentent deux modes de fonctionnement différents. Les pertes à vide, souvent appelées pertes au noyau, sont présentes dès que le transformateur est sous tension. Elles varient peu selon la demande des clients. Les pertes en charge augmentent lorsque le courant traverse les enroulements ; elles deviennent donc plus importantes lorsque le transformateur fonctionne à forte charge.

Les réseaux de distribution ruraux présentent couramment une proportion élevée de temps sous tension par rapport à la charge moyenne des transformateurs. Un transformateur de village peut rester en service 24 heures sur 24, tandis que la demande n’augmente que le matin, le soir, pendant l’irrigation, la transformation des récoltes ou les heures d’activité locales. Dans un tel profil, les pertes continues au noyau peuvent représenter une part significative des pertes annuelles d’énergie.

Les noyaux en métal amorphe sont conçus pour réduire les pertes de magnétisation dans le noyau. Cela rend un transformateur de distribution à alliage amorphe particulièrement pertinent pour les installations qui restent sous tension pendant de longues périodes sans fonctionner toute la journée près de leur charge nominale. Les unités conventionnelles à noyau en acier peuvent rester appropriées pour d’autres cycles de service, notamment lorsque les pertes en charge, la tenue aux défauts, l’espace disponible ou un parc de remplacement standardisé ont davantage de poids. Le bon choix repose sur le profil de charge prévu, et non uniquement sur l’étiquette du transformateur.

Commencer par le profil du réseau, et non par la puissance de la plaque signalétique

Une erreur d’approvisionnement fréquente consiste à comparer les transformateurs uniquement selon leur capacité nominale et leur prix d’achat. La capacité est nécessaire pour un fonctionnement sûr, mais elle n’indique pas la quantité d’énergie que l’unité gaspille lorsqu’elle est sous tension ni si elle fournira une tension utilisable à l’extrémité d’une longue ligne basse tension.

Avant de sélectionner le transformateur, établissez une vision pratique de chaque emplacement envisagé :

• Le comportement horaire ou saisonnier de la charge, y compris l’irrigation, la transformation des récoltes, la réfrigération, les ateliers et la demande résidentielle en soirée.
• La croissance attendue de la charge, en distinguant clairement la nouvelle demande certaine des développements futurs incertains.
• La longueur et la section des conducteurs des départs moyenne tension et basse tension.
• Les réclamations existantes liées à la tension, en particulier chez les clients éloignés durant les périodes de pointe.
• Le déséquilibre des phases causé par des raccordements monophasés inégalement répartis.
• Les charges susceptibles de générer des harmoniques, telles que les variateurs de vitesse, les postes de soudage, les chargeurs ou les équipements d’électronique de puissance.
• Les conditions du site : exposition à la foudre, voies d’accès, inondations, poussière, contamination saline et température ambiante.

Ces informations permettent d’identifier si le projet concerne principalement les pertes à vide, la chute de tension, la capacité ou une combinaison de ces facteurs. Elles évitent également un résultat fréquent : installer un transformateur efficace à un point inadapté du réseau, puis constater que la qualité de tension s’est à peine améliorée.

Pour les réseaux comportant un grand nombre de transformateurs légèrement chargés et maintenus sous tension en permanence, l’évaluation des pertes annualisées est plus utile que la comparaison d’un seul chiffre de rendement à un point de charge donné. La comparaison d’achat doit inclure les pertes à vide garanties, les pertes en charge à la température de référence applicable, le profil de charge anticipé, les heures de mise sous tension et la durée de service prévue. Les coûts d’installation, l’accès pour les inspections, la stratégie de pièces de rechange et les conséquences des coupures doivent également être pris en compte.

Applications appropriées des unités à noyau amorphe

L’application la plus favorable est un point de distribution avec une longue durée de raccordement et un facteur de charge modeste ou variable. Les exemples typiques comprennent les villages résidentiels dispersés, les services publics ruraux, les petites communautés agricoles, les charges de soutien aux télécommunications et les départs desservant des clients dont les pointes n’occupent qu’une partie de la journée.

Elles peuvent également être utiles lorsqu’une modernisation de réseau remplace de nombreuses unités anciennes à fortes pertes. Dans cette situation, la réduction cumulée des pertes continues au noyau dans l’ensemble du parc peut être plus importante que le bénéfice obtenu sur un seul transformateur. Une spécification uniforme peut simplifier la maintenance, mais uniquement si elle tient toujours compte des différents modes de montage, rapports de tension, exigences de prises et conditions environnementales.

Elles ne constituent pas automatiquement la solution privilégiée pour chaque transformateur rural. Un emplacement soumis à une forte charge soutenue nécessite une attention particulière aux pertes des enroulements, à l’élévation de température, à l’impédance, aux exigences de surcharge et au système de refroidissement. Un transformateur choisi uniquement pour ses faibles pertes au noyau peut ne pas représenter la meilleure solution sur le cycle de vie s’il fonctionne régulièrement près de ses limites thermiques. De même, une alimentation de chantier de courte durée ou un site qui doit être rapidement remplacé par un poste plus important peut ne pas justifier une solution haut de gamme.

Les performances de tension nécessitent une décision d’implantation

Dans les projets ruraux, on attend souvent du transformateur qu’il résolve simultanément deux problèmes : réduire les pertes et améliorer la tension chez les clients. Il peut contribuer aux deux, mais la règle d’implantation est importante. Rapprocher la transformation d’une charge basse tension concentrée peut raccourcir le trajet basse tension et réduire la chute de tension. Prolonger la ligne moyenne tension peut être préférable lorsque cela réduit le courant sur la section la plus longue du parcours.

Le point optimal ne peut pas être choisi à partir d’une carte seulement. Il doit tenir compte de la résistance et de la réactance des conducteurs, de la charge maximale diversifiée, de la demande au démarrage des moteurs et de la possibilité d’assurer la maintenance de l’installation. Un transformateur implanté près d’une faible charge actuelle mais loin de la croissance anticipée peut entraîner ultérieurement un coûteux deuxième déplacement ou une installation en parallèle.

Les réglages de prises exigent également de la rigueur. Une position de prise qui rend la tension acceptable dans une condition de mise en service à faible charge peut créer une tension excessive lorsque la charge diminue, ou une tension insuffisante pendant la pointe réelle du soir. Enregistrez la plage de tension amont et évaluez l’état de tension basse au point significatif le plus éloigné. Lorsque des prises hors tension sont utilisées, la position sélectionnée doit être documentée dans le procès-verbal de mise en service et réexaminée après que le réseau a connu son cycle de fonctionnement normal.

Détails de spécification qui ne doivent pas rester vagues

Un noyau amorphe ne supprime pas les exigences d’ingénierie habituelles d’un transformateur de distribution. La spécification d’achat doit être claire concernant la tension du système, la fréquence, le raccordement des enroulements, le groupe vectoriel le cas échéant, la disposition du neutre, la capacité nominale, l’impédance, le niveau d’isolation, la plage de prises, le type de montage et la documentation d’essais requise. Des spécifications ambiguës créent souvent des problèmes sur site qui sont à tort attribués à la technologie du noyau.

Pour les unités montées sur poteau, confirmez les points de levage, les limites de masse, la géométrie de montage, les dégagements, l’orientation des bornes et la capacité de la structure à résister aux vents locaux et aux efforts des conducteurs. Pour les transformateurs installés au sol, tenez compte du drainage, de la cote d’inondation, de l’accès à l’enveloppe, de l’espace de courbure des câbles, de la protection du public et de l’exposition aux impacts de véhicules. Une configuration compacte n’est utile que si les techniciens peuvent inspecter en toute sécurité les traversées, les connexions de mise à la terre, les étiquettes et les dispositifs de protection.

Le matériau du noyau justifie également des exigences pratiques de manutention. Les bandes d’alliage amorphe possèdent des caractéristiques mécaniques différentes de celles de l’acier électrique conventionnel. Le transformateur doit être transporté, levé et installé conformément aux instructions du fabricant, en veillant particulièrement à éviter les chocs inutiles ou une manutention incorrecte. Ce n’est pas une raison d’éviter cette technologie ; c’est une raison d’intégrer le transport et l’inspection à la réception au plan du projet.

La protection et la mise à la terre restent essentielles à la fiabilité

Les lignes aériennes rurales sont fréquemment exposées à la foudre et aux perturbations de manœuvre. Un transformateur à faibles pertes peut tout de même subir une défaillance précoce si les parafoudres, la mise à la terre, la coordination des fusibles et les dégagements sont mal conçus. Vérifiez que les parafoudres sont correctement positionnés et raccordés avec des conducteurs courts et pratiques ; établissez une disposition de mise à la terre adaptée aux conditions locales du sol ; et coordonnez la protection primaire avec le comportement d’appel de courant du transformateur et les niveaux de défaut disponibles.

Ne considérez pas les déclenchements répétés de fusibles comme un simple désagrément courant. Ils peuvent indiquer un transformateur sous-dimensionné, une charge déséquilibrée, un défaut de ligne, un choix de fusible inadapté, un fonctionnement lié au courant d’appel ou un problème interne en développement. La réponse doit reposer sur des preuves : inspectez le schéma des événements, les données de charge, les connexions et les réglages de protection avant de modifier les caractéristiques de l’équipement.

Une mise en service qui protège l’intérêt sur le cycle de vie

La mise en service doit confirmer davantage que la simple mise sous tension de l’unité. Comparez la plaque signalétique avec la conception approuvée, vérifiez la position de prise, inspectez les traversées et les bornes, confirmez le niveau d’huile ou l’état de l’enveloppe selon le cas, testez la continuité de la mise à la terre et assurez-vous que les parafoudres et les fusibles correspondent aux plans d’installation. Enregistrez la tension initiale au transformateur et à des points éloignés représentatifs dans les conditions de charge disponibles.

Une fois que le réseau est entré en service normal, comparez la demande réelle aux hypothèses de planification. Cette étape est particulièrement utile dans les développements ruraux, où la charge peut évoluer rapidement après le raccordement. Un transformateur qui reste légèrement chargé fournit probablement le bénéfice prévu en matière de pertes à vide. Une unité qui commence à supporter un courant soutenu plus élevé peut nécessiter un examen de la marge thermique, de la répartition des phases et du calendrier des renforcements futurs.

Les inspections de terrain régulières doivent se concentrer sur les signes d’alerte visibles et mesurables : bornes desserrées ou surchauffées, parafoudres endommagés, fuites d’huile lorsque cela est pertinent, bruit inhabituel, corrosion, empiètement de la végétation, clôtures compromises et évolutions de l’équilibre des charges. La surveillance à distance peut être utile dans les emplacements critiques ou difficiles d’accès, mais elle doit soutenir une réponse de maintenance définie plutôt que générer des données dont personne n’est responsable.

Lorsque le stockage fait partie de la même modernisation rurale

Le stockage d’énergie et le rendement du transformateur répondent à des problèmes différents. Un transformateur à noyau amorphe réduit l’énergie gaspillée lorsqu’il est sous tension. Le stockage peut déplacer la demande locale, soutenir une pointe de courte durée, améliorer l’utilisation des énergies renouvelables ou fournir une alimentation de secours à une charge définie. Il ne doit pas être choisi comme substitut à la correction d’une capacité de transformateur insuffisante, d’une mauvaise protection ou d’une forte chute de tension sur le départ.

Lorsqu’un projet rural comprend un site de transformation commerciale, un point de charge ou une installation d’énergie renouvelable avec une demande basse tension concentrée, le stockage peut être évalué parallèlement à la conception du transformateur et du départ. Une option intégrée extérieure telle que leSystème de stockage d’énergie commercial et industriel de 125 kW/261 kWh peut être pertinente lorsque l’écrêtement des pointes, le déplacement de charge, le fonctionnement de secours et l’exploitation surveillée sont des exigences définies du projet. Son rôle doit être fondé sur l’étude de charge locale et la conception de l’interconnexion, et non ajouté simplement parce que le réseau comprend un transformateur efficace.

Une séquence d’approbation pratique

1. Cartographiez chaque emplacement de transformateur, la longueur des départs, la charge actuelle, la charge anticipée, les préoccupations liées à la tension et les contraintes d’accès.
2. Distinguez les emplacements dominés par une mise sous tension continue de ceux dominés par un courant élevé et une demande de pointe courte.
3. Comparez les options de transformateurs proposées selon les pertes à vide, les pertes en charge, le profil de fonctionnement prévu et les exigences de service.
4. Vérifiez la stratégie d’implantation et de prises par rapport aux conditions de tension à l’extrémité du réseau basse tension.
5. Spécifiez les exigences de protection, de mise à la terre, de montage, de transport et de réception avec le même soin que l’objectif de pertes au noyau.
6. Mettez en service avec des enregistrements permettant un dépannage ultérieur, puis examinez la charge réelle après le début du fonctionnement normal.

Jinshida Electric Power Technology Co., Ltd. accompagne les projets de transport et de distribution d’électricité en mettant l’accent sur des équipements sûrs, économes en énergie et fiables. Pour les travaux sur les réseaux ruraux, la contribution utile du fournisseur ne consiste pas uniquement à fournir un transformateur, mais également à aider à traduire le profil du départ, l’environnement du site, la configuration d’installation et l’objectif d’exploitation en une spécification pouvant être fabriquée, installée et entretenue de manière fiable.

Le déploiement rural le plus judicieux est généralement sélectif plutôt qu’universel : appliquez des transformateurs à faibles pertes au noyau là où de longues heures de mise sous tension les rendent précieux, renforcez le réseau là où la chute de tension ou les pertes dans les conducteurs constituent la véritable contrainte, et réservez les mesures de capacité et de stockage aux emplacements dont le profil de demande les justifie. Cette approche protège à la fois les performances techniques et les coûts d’exploitation à long terme.
