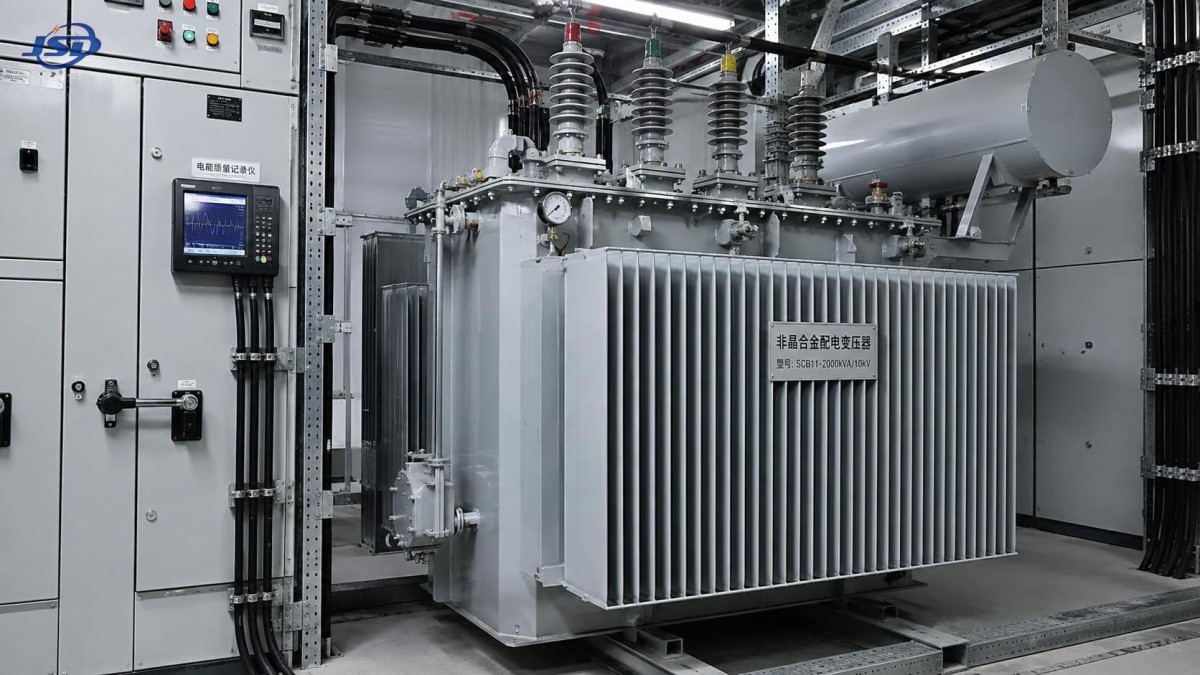

Управление пусковым током и шумом в проектах распределительных трансформаторов с аморфным сплавом

Контроль пускового тока начинается до подачи напряжения на трансформатор. Распределительный трансформатор с сердечником из аморфного сплава может потреблять высокий несимметричный ток намагничивания, когда магнитный поток в сердечнике при включении выходит за пределы нормального рабочего диапазона. Это кратковременное явление, однако оно может вызвать срабатывание вышестоящей защиты, снижение местного напряжения, нагрузку на контакты распределительного устройства и громкий механический звук, который легко принять за внутреннюю неисправность.

Первый диагностический вопрос заключается в том, возникают ли звук и ток только при включении или сохраняются после него. Кратковременное сильное гудение или ударный звук, сопровождаемый переходным броском тока, указывает на пусковой ток. Постоянно повышенный ток, длительная вибрация, аномальный рост температуры или повторяющееся срабатывание защиты требуют более широкого расследования. Рассмотрение каждого громкого события при включении как дефекта обмотки может привести к ненужному внутреннему осмотру, тогда как игнорирование постоянного шума как нормального пускового тока может задержать устранение серьезной неисправности.

Почему сердечники из аморфного сплава требуют тщательной оценки условий включения

Материал сердечника из аморфного сплава выбирают прежде всего из-за низких потерь холостого хода. Его магнитные свойства также делают условия включения важными. Фактический магнитный поток в сердечнике сразу после замыкания определяется остаточным потоком, сохранившимся после предыдущего отключения, точкой волны напряжения, в которой замыкается коммутационный аппарат, и приложенным напряжением. Если новая форма волны магнитного потока складывается с остаточным магнетизмом в одном направлении, сердечник может войти в глубокое насыщение на часть периода.

При насыщении индуктивность намагничивания резко снижается. Тогда ток ограничивается главным образом сопротивлением обмотки, сопротивлением источника и реактивным сопротивлением рассеяния, а не нормальным сопротивлением цепи намагничивания. Полученная форма волны богата гармониками и часто сильно несимметрична. Измерение тока с недостаточной скоростью дискретизации может показать лишь нечеткий пик или кажущийся небаланс фаз, поэтому записи событий от подходящего регистратора качества электроэнергии или файлы аварийных событий реле полезнее обычных показаний токовых клещей.

Остаточный поток не является фиксированной характеристикой на паспортной табличке. Он изменяется в зависимости от момента отключения, характеристик прерывания коммутационного аппарата и режима нагрузки трансформатора до отключения. Устройство, которое в одном случае включается тихо, может иметь серьезный бросок тока после иной последовательности отключения. Это объясняет, почему замена трансформатора только потому, что одно включение сопровождалось аномальным звуком, редко оправдана без подтверждающих доказательств.

Отделяйте звук пускового тока от постоянного механического шума

Магнитострикция сердечника создает нормальное слышимое гудение при возбуждении. Пусковой ток вызывает иную механическую реакцию, поскольку высокая плотность магнитного потока приводит к быстрому увеличению магнитной силы. Звук часто более резкий, ниже по тону и может включать одиночный ударный компонент, когда сердечник, зажимы, панели бака или опоры кабелей реагируют на усилие. Он должен затухать по мере спада переходного тока.

Звук, сохраняющийся на стабильном уровне после включения, требует контролируемого сравнения. Запишите его на холостом ходу и при нескольких уровнях нагрузки, если позволяют условия эксплуатации. Шум, который почти не меняется с нагрузкой, вероятнее связан с сердечником, креплением сердечника, резонансом бака, приложенным напряжением или ослабленным внешним крепежом. Шум, усиливающийся с нагрузкой, может быть связан с электромагнитными силами обмоток, ослабленными выводами, охлаждающим оборудованием или гармониками тока нагрузки. Это различие полезно, но не абсолютно; например, незакрепленная крышка бака может усиливать как вибрацию сердечника, так и вибрацию обмоток.

Рассматривайте событие включения как системное событие

Бросок тока трансформатора формируется сетью вокруг трансформатора. Жесткий источник питания может обеспечить высокий пиковый ток при менее заметном провале напряжения. Более слабый фидер может ограничить пик тока, но вызвать более глубокое падение напряжения, способное нарушить работу контакторов, приводов с регулируемой скоростью или других чувствительных нагрузок. Ни один из этих результатов сам по себе не доказывает неисправность трансформатора.

Включение трехфазной системы требует особого внимания. Полюса выключателя не всегда замыкаются строго одновременно. Разброс времени срабатывания полюсов может создавать неодинаковые условия магнитного потока между фазами, и зафиксированный переходный процесс может выглядеть как межфазная неисправность, если его анализировать без временной шкалы коммутации. Сопоставьте показания вспомогательных контактов выключателя с началом тока. Если событие происходит через выключатель с известным механическим износом, повторные испытания времени срабатывания могут выявить становящуюся нестабильной картину включения.

Соединения трансформатора источника и схемы заземления также влияют на видимую форму волны. Пути нулевой последовательности, расположение CT и подключения дифференциального реле влияют на представление переходного процесса защите. Перед изменением уставок срабатывания реле или функций блокировки сравните запись события реле с первичными токами и подтвердите полярность CT, коэффициент трансформации и вторичную проводку. Настройка защиты, выполненная для подавления неправильно интерпретированного сигнала, может снизить чувствительность к реальной неисправности.

Измерения, проясняющие причину

Начните с истории эксплуатации, а не с единственного сообщения о шуме. Отметьте способ отключения, длительность перерыва, конфигурацию фидера, положение ответвления, состояние нагрузки перед отключением, погодные условия, а также были ли подключены конденсаторные батареи или распределенная генерация. Эти сведения позволяют установить, следовало ли событие повторяемой последовательности коммутации или возникло после изменения сети.

Записывайте фазные токи и напряжения от момента до замыкания до затухания переходного процесса. Полезная запись должна показывать форму волны, а не только действующие значения RMS. Типичная форма волны пускового тока имеет выраженное смещение и значительное содержание второй гармоники, хотя только гармонические характеристики не следует использовать для окончательной диагностики. Современные конструкции сердечников, рабочее напряжение, насыщение CT и длительность переходного процесса влияют на коэффициент гармоник, наблюдаемый реле.

По возможности измеряйте напряжение на выводах трансформатора, а не только на удаленной шине. Длительное напряжение выше предусмотренного рабочего значения повышает возбуждение на холостом ходу и может заметно усилить обычный шум магнитострикции. Сверьте положение переключателя ответвлений с фактическим напряжением питания и номиналом трансформатора. Положение ответвления, выбранное для более низкого напряжения фидера, может вызвать чрезмерное возбуждение после регулировки напряжения сети.

Измерения вибрации ценны, когда звук не прекращается. Выполняйте измерения в согласованных точках на стенке бака, крышке, опорах радиаторов, кабельных коробках и доступных конструктивных элементах. Резкий локальный пик вибрации на крышке или защитном кожухе часто указывает на резонанс или ослабленный крепеж, а не на проблему активной части сердечника. Не затягивайте зажимы сердечника без анализа. Усилие внутренних зажимов и изоляционные зазоры зависят от конструкции, а несанкционированная регулировка может повредить сердечник или создать другой путь передачи вибрации.

Корректирующие меры, соответствующие виду неисправности

Если записи показывают нормальный бросок тока, но защита срабатывает, пересмотрите принципы торможения и координации до модификации оборудования. Дифференциальная защита обычно использует метод распознавания пускового тока, тогда как максимальная токовая защита фидера должна допускать допустимый переходный процесс без потери избирательности к повреждениям. Правильные уставки зависят от номинала трансформатора, уровня токов короткого замыкания источника, характеристик CT, поведения нагрузки ниже по сети и предполагаемой схемы коммутации. Изменение уставок следует проверять по имеющимся записям повреждений и бросков тока, а не основывать на пиковом токе одного события.

Если повторное включение необходимо по условиям эксплуатации, управляемая коммутация может снизить вероятность замыкания в неблагоприятной точке формы волны напряжения. Ее эффективность зависит от точного знания времени срабатывания полюсов, качества опорного напряжения и оценки остаточного потока. Она наиболее подходит там, где коммутационный аппарат и схема управления могут поддерживать такую точность в течение срока службы. Применение управления включением в заданной точке волны к выключателю с плохой повторяемостью времени срабатывания может давать нестабильные результаты.

Для трансформатора со стабильными электрическими измерениями, но чрезмерным постоянным шумом сначала проверьте внешние источники: фундаментные болты, крепеж крышки бака, соединители выводов вводов, кабельные зажимы, радиаторы, вентиляторы и близлежащие металлические конструкции. Опоры кабелей могут передавать вибрацию на лотки или шкафы, создавая впечатление, что звук исходит изнутри трансформатора. Изоляция резонирующего защитного кожуха или восстановление предусмотренной схемы монтажа часто менее инвазивны, чем внутренние работы.

Если зарегистрированный переходный процесс необычно тяжел после отключения, исследуйте последовательность отключения наряду с последующей последовательностью включения. Управляемое отключение, если оно доступно, может оставлять более предсказуемое состояние остаточного потока. Следует избегать повторных быстрых операций отключения-включения, если конструкция оборудования и процедура коммутации специально не учитывают остаточный магнетизм и тепловую нагрузку на контакты.

Накопители энергии и двунаправленные потоки мощности

Проекты, сочетающие распределительные трансформаторы с ресурсами на базе инверторов, требуют дополнительной проверки состояний включения. Контейнерная система хранения энергии, такая какконтейнерная система хранения энергии с воздушным охлаждением 500kW/1MWh, может изменять нагрузку фидера и создавать управляемый двунаправленный поток мощности на стороне низкого напряжения. Трансформатор обычно следует включать в соответствии с определенной последовательностью, подтверждающей изоляцию инвертора или предусмотренное состояние формирования сети. Включение на непреднамеренно находящийся под напряжением остров или несинхронизированный источник не является проблемой броска тока трансформатора и должно рассматриваться как неисправность управления коммутацией.

Гармонический ток инвертора также может осложнять оценку шума. Он не создает такую же переходную сигнатуру, как насыщение сердечника, однако гармонические искажения напряжения могут усиливать слышимые составляющие и локальный нагрев. Сравнивайте звук трансформатора при включенной и отключенной работе инвертора только при утвержденном условии коммутации. Изменение звука во время работы преобразователя следует сопоставлять с измеренными спектрами напряжения и тока, прежде чем относить его к аморфному сердечнику.

Когда внутреннее обследование оправдано

Внутреннее обследование становится более обоснованным, когда постоянный шум сопровождается аномальным током холостого хода, изменяющимися результатами испытаний изоляции, необъяснимыми перепадами температуры, признаками газа в маслонаполненных конструкциях, видимой утечкой масла после механического воздействия или прогрессирующим увеличением вибрации при последовательных осмотрах. Однократное громкое включение без этих подтверждающих признаков является слабым доказательством внутреннего повреждения.

Перед вскрытием устройства сохраните записи событий и установите базовые значения напряжения на выводах, тока холостого хода, сопротивления обмоток, где это уместно, состояния изоляции и внешних показаний вибрации. Эти исходные данные ценны после корректирующих работ. Они также предотвращают распространенную ошибку: объявление об улучшении лишь потому, что звук изменился после обслуживания, когда одновременно изменились напряжение питания, положение ответвления, нагрузка или момент коммутации.

Надежный контроль броска тока и шума достигается сопоставлением наблюдаемой формы волны и звуковой картины с фактическими условиями коммутации и монтажа. Дисциплинированная регистрация состояния отключения, времени включения, напряжения на выводах, реакции защиты и места вибрации превращает периодическую жалобу в отслеживаемое техническое состояние.
