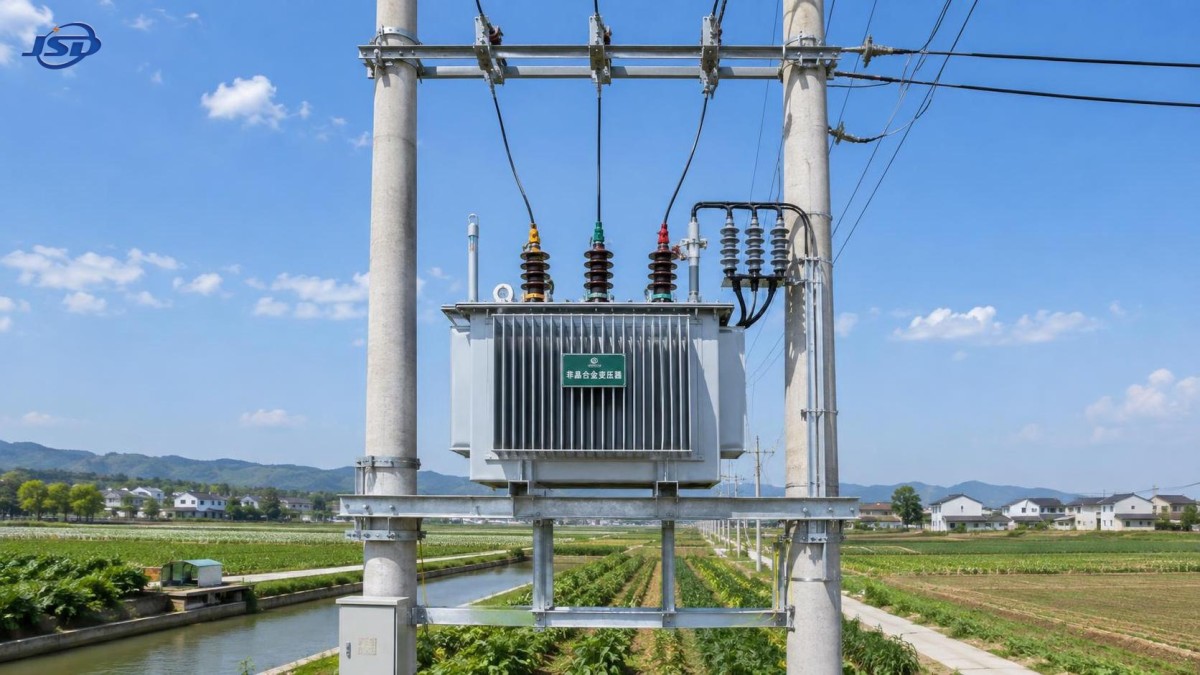

Uso de transformadores de distribuição de liga amorfa em redes rurais com longas horas de energização

Em uma rede rural que permanece energizada dia e noite, um transformador consome energia mesmo quando a demanda local é baixa. Por isso, um transformador de distribuição de liga amorfa merece consideração cuidadosa onde as cargas dos alimentadores são dispersas, sazonais ou moderadas por longos períodos. Seu valor não está simplesmente no fato de ser “eficiente”; está no fato de que menores perdas no núcleo podem reduzir o custo de manter continuamente energizado um grande número de pontos de distribuição.

A decisão ainda depende da rede. Um transformador com perdas em vazio muito baixas não corrigirá um condutor subdimensionado, comprimento excessivo do alimentador, mau balanceamento de fases ou um transformador mal localizado. Os melhores resultados são obtidos ao tratar o transformador como uma parte de um plano rural de qualidade de tensão e redução de perdas, em vez de uma aquisição isolada para economia de energia.

Por que longas horas de energização mudam a decisão sobre o transformador

As perdas do transformador têm dois padrões operacionais diferentes.Perda em vazio, frequentemente chamada de perda no núcleo, está presente sempre que o transformador está energizado. Ela varia pouco com a demanda dos clientes. A perda em carga aumenta à medida que a corrente passa pelos enrolamentos, tornando-se mais importante quando o transformador opera com carga elevada.

As redes rurais de distribuição normalmente têm uma alta proporção de tempo energizado em relação ao carregamento médio do transformador. Um transformador de vila pode permanecer em serviço ininterruptamente, enquanto a demanda aumenta apenas pela manhã, à noite, durante a irrigação, o processamento ou o horário de funcionamento dos negócios locais. Nesse perfil, a perda contínua no núcleo pode representar uma parcela significativa da perda anual de energia.

Núcleos de metal amorfo são projetados para reduzir a perda por magnetização no núcleo. Isso torna um transformador de distribuição de liga amorfa particularmente relevante para instalações que permanecem energizadas por longos períodos, mas não operam próximas à carga nominal durante todo o dia. Unidades convencionais com núcleo de aço podem continuar adequadas em outros ciclos de operação, especialmente quando as perdas em carga, a solicitação por falha, o espaço disponível ou uma frota padronizada de substituição têm maior importância. A escolha correta se baseia no perfil de carga esperado, e não apenas na etiqueta do transformador.

Comece pelo perfil da rede, não pela potência indicada na placa

Um erro comum de aquisição é comparar transformadores apenas pela capacidade nominal e pelo preço de compra. A capacidade é necessária para uma operação segura, mas não mostra quanta energia a unidade desperdiçará enquanto estiver energizada nem se fornecerá tensão utilizável no final de uma longa linha de baixa tensão.

Antes de selecionar o transformador, reúna uma visão prática de cada local proposto:

• Comportamento horário ou sazonal da carga, incluindo irrigação, processamento de colheita, refrigeração, oficinas e demanda residencial noturna.
• Crescimento esperado da carga, com distinção clara entre nova demanda confirmada e desenvolvimento futuro incerto.
• Comprimento e seção dos condutores dos alimentadores de média tensão e baixa tensão.
• Reclamações de tensão existentes, especialmente de clientes remotos durante períodos de pico.
• Desequilíbrio de fases causado por conexões monofásicas distribuídas de forma desigual.
• Cargas com provável geração de harmônicos, como acionamentos de velocidade variável, máquinas de solda, carregadores ou equipamentos de eletrônica de potência.
• Condições do local: exposição a raios, vias de acesso, inundações, poeira, contaminação salina e temperatura ambiente.

Essas informações identificam se o projeto é principalmente um problema de perda em vazio, queda de tensão, capacidade ou uma combinação desses fatores. Elas também evitam um resultado comum: instalar um transformador eficiente em um ponto inadequado da rede e então constatar que a qualidade da tensão quase não melhorou.

Para redes com grande número de transformadores permanentemente energizados e levemente carregados, avaliar as perdas anualizadas é mais útil do que comparar um único valor de eficiência em um ponto de carga. A comparação de compra deve incluir a perda em vazio garantida, a perda em carga na temperatura de referência aplicável, o padrão de carregamento previsto, as horas de energização e a vida útil esperada. Também devem ser incluídos o custo de instalação, o acesso para inspeção, a estratégia de peças sobressalentes e as consequências de interrupções.

Onde as unidades com núcleo amorfo se encaixam bem

A aplicação mais adequada é um ponto de distribuição com longo tempo de conexão e fator de carga moderado ou variável. Exemplos típicos incluem vilarejos residenciais dispersos, serviços públicos rurais, pequenas comunidades agrícolas, cargas de suporte para telecomunicações e alimentadores que atendem clientes cujos picos ocupam apenas parte do dia.

Também podem ser úteis quando uma modernização da rede substitui numerosas unidades antigas com altas perdas. Nessa situação, a redução acumulada da perda contínua no núcleo em toda a frota pode ser mais importante do que o benefício em qualquer transformador individual. Uma especificação uniforme pode simplificar a manutenção, mas somente quando ainda permite diferentes arranjos de montagem, relações de tensão, requisitos de taps e condições ambientais.

Não são automaticamente a resposta preferencial para todos os transformadores rurais. Um local com carregamento elevado sustentado exige atenção especial às perdas nos enrolamentos, elevação de temperatura, impedância, requisito de sobrecarga e arranjo de resfriamento. Um transformador escolhido exclusivamente por sua baixa perda no núcleo pode não ser a melhor opção ao longo do ciclo de vida se for regularmente levado próximo aos seus limites térmicos. Da mesma forma, uma alimentação temporária de obra ou um local que deverá ser rapidamente substituído por uma subestação maior pode não justificar uma solução de maior custo.

O desempenho de tensão exige uma decisão de localização

Em projetos rurais, frequentemente se espera que o transformador resolva dois problemas ao mesmo tempo: reduzir perdas e melhorar a tensão dos clientes. Ele pode ajudar em ambos, mas a regra de localização é importante. Aproximar a transformação de uma carga concentrada de baixa tensão pode encurtar o trecho de baixa tensão e reduzir a queda de tensão. Estender a linha de média tensão pode ser preferível quando isso reduz a corrente no trecho mais longo do percurso.

O ponto ideal não pode ser escolhido apenas a partir de um mapa. Ele deve considerar a resistência e a reatância do condutor, a carga máxima diversificada, a demanda de partida de motores e a capacidade de manter a instalação. Um transformador colocado próximo a uma pequena carga atual, mas distante do crescimento previsto, pode criar posteriormente uma cara segunda realocação ou instalação paralela.

As configurações de tap também exigem disciplina. Uma posição de tap que faz a tensão parecer aceitável em uma condição de comissionamento com carga leve pode criar tensão excessiva quando a carga diminui, ou tensão insuficiente durante o pico real da noite. Registre a faixa de tensão a montante e avalie a condição esperada de baixa tensão no ponto significativo mais distante. Quando são usados taps sem carga, a posição selecionada deve ser documentada no registro de comissionamento e revisada após a rede passar por seu ciclo operacional normal.

Detalhes de especificação que não devem ficar vagos

Um núcleo amorfo não elimina os requisitos normais de engenharia de um transformador de distribuição. A especificação de compra deve ser clara quanto à tensão do sistema, frequência, ligação dos enrolamentos, grupo vetorial quando aplicável, arranjo do neutro, capacidade nominal, impedância, nível de isolamento, faixa de taps, tipo de montagem e documentação de ensaios exigida. Especificações ambíguas frequentemente criam problemas no local que são erroneamente atribuídos à tecnologia do núcleo.

Para unidades montadas em poste, confirme os pontos de içamento, limitações de massa, geometria de montagem, folgas, orientação dos terminais e a capacidade da estrutura de suportar as forças locais do vento e dos condutores. Para transformadores montados no solo, considere drenagem, cota de inundação, acesso ao invólucro, espaço para curvatura dos cabos, proteção do público e exposição ao impacto de veículos. Um layout compacto só é útil se os técnicos puderem inspecionar com segurança as buchas, conexões de aterramento, etiquetas e dispositivos de proteção.

O material do núcleo também requer requisitos práticos de manuseio. As fitas de liga amorfa têm características mecânicas diferentes do aço elétrico convencional. O transformador deve ser transportado, içado e instalado de acordo com as instruções do fabricante, com cuidado especial para evitar choques desnecessários ou manuseio inadequado. Isso não é um motivo para evitar a tecnologia; é um motivo para tornar o transporte e a inspeção de recebimento parte do plano do projeto.

A proteção e o aterramento permanecem essenciais para a confiabilidade

As linhas aéreas rurais são frequentemente expostas a raios e perturbações de manobra. Um transformador de baixa perda ainda pode sofrer falha prematura se os para-raios, o aterramento, a coordenação dos fusíveis e as folgas forem mal projetados. Confirme que os para-raios estejam corretamente posicionados e conectados com condutores curtos e práticos; estabeleça um arranjo de aterramento adequado às condições locais do solo; e coordene a proteção primária com o comportamento de corrente de energização do transformador e os níveis de falha disponíveis.

Não trate operações repetidas de fusíveis como um inconveniente rotineiro. Elas podem indicar um transformador subdimensionado, carregamento desequilibrado, falha na linha, seleção inadequada de fusível, atuação relacionada à corrente de energização ou um problema interno em desenvolvimento. A resposta deve basear-se em evidências: inspecione o padrão dos eventos, os dados de carga, as conexões e as configurações de proteção antes de alterar as classificações dos equipamentos.

Comissionamento que protege a justificativa do ciclo de vida

O comissionamento deve confirmar mais do que se a unidade energiza. Verifique a placa de identificação em relação ao projeto aprovado, confirme a posição do tap, inspecione buchas e terminais, confirme o nível de óleo ou a condição do invólucro conforme aplicável, teste a continuidade do aterramento e assegure que os para-raios e fusíveis correspondam aos desenhos de instalação. Registre a tensão inicial no transformador e em pontos remotos representativos sob a condição de carga disponível.

Após a rede entrar em operação normal, compare a demanda real com as premissas de planejamento. Essa etapa é especialmente valiosa em desenvolvimentos rurais, nos quais a carga pode mudar rapidamente após a conexão. Um transformador que permanece levemente carregado provavelmente está proporcionando o benefício pretendido de perda em vazio reduzida. Uma unidade que passa a conduzir corrente sustentada mais elevada pode exigir uma revisão da margem térmica, da distribuição de fases e do momento de futuros reforços.

As inspeções de campo de rotina devem se concentrar em sinais de alerta visíveis e mensuráveis: terminais soltos ou superaquecidos, para-raios danificados, vazamentos de óleo quando relevantes, ruído incomum, corrosão, invasão de vegetação, cercas comprometidas e alterações no equilíbrio de carga. O monitoramento remoto pode ser útil em locais críticos ou inacessíveis, mas deve apoiar uma resposta de manutenção definida, em vez de gerar dados pelos quais ninguém é responsável.

Quando o armazenamento deve fazer parte da mesma modernização rural

O armazenamento de energia e a eficiência do transformador tratam de problemas diferentes. Um transformador com núcleo amorfo reduz a energia desperdiçada enquanto está energizado. O armazenamento pode deslocar a demanda local, sustentar um pico de curta duração, melhorar o uso de energia renovável ou fornecer reserva para uma carga definida. Ele não deve ser selecionado como substituto para corrigir capacidade inadequada do transformador, proteção deficiente ou queda severa de tensão no alimentador.

Quando um projeto rural inclui uma unidade comercial de processamento, ponto de carregamento ou instalação de energia renovável com demanda concentrada de baixa tensão, o armazenamento pode ser avaliado juntamente com o projeto do transformador e do alimentador. Uma opção integrada para ambiente externo, como oSistema de Armazenamento de Energia Comercial e Industrial de 125kW/261kWh, pode ser relevante quando redução de picos, deslocamento de carga, operação de reserva e operação monitorada forem requisitos definidos do projeto. Seu papel deve se basear no estudo de carga local e no projeto de interligação, e não ser adicionado apenas porque a rede inclui um transformador eficiente.

Uma sequência prática de aprovação

1. Mapeie cada local de transformador, comprimento do alimentador, carga atual, carga prevista, preocupação com tensão e restrição de acesso.
2. Separe os locais dominados por energização contínua daqueles dominados por corrente elevada e demanda de pico de curta duração.
3. Compare as opções de transformador propostas usando perda em vazio, perda em carga, perfil operacional esperado e requisitos de serviço.
4. Verifique a estratégia de localização e taps em relação às condições de tensão na extremidade da rede de baixa tensão.
5. Especifique requisitos de proteção, aterramento, montagem, transporte e aceitação com o mesmo cuidado dedicado à meta de perda no núcleo.
6. Comissione com registros que permitam a solução posterior de problemas e, em seguida, revise o carregamento real após o início da operação normal.

A Jinshida Electric Power Technology Co., Ltd. apoia projetos de transmissão e distribuição de energia com ênfase em equipamentos seguros, energeticamente eficientes e confiáveis. Para trabalhos em redes rurais, a contribuição útil do fornecedor não é apenas fornecer um transformador, mas ajudar a transformar o perfil do alimentador, o ambiente do local, o arranjo de instalação e o objetivo operacional em uma especificação que possa ser construída, instalada e mantida de forma confiável.

A implementação rural mais adequada geralmente é seletiva, e não universal: aplique transformadores de baixa perda no núcleo onde longas horas de energização os tornam valiosos, reforce a rede onde a queda de tensão ou a perda no condutor é a verdadeira restrição e reserve medidas de capacidade e armazenamento para locais cujo perfil de demanda as justifique. Essa abordagem protege tanto o desempenho técnico quanto o custo operacional de longo prazo.
