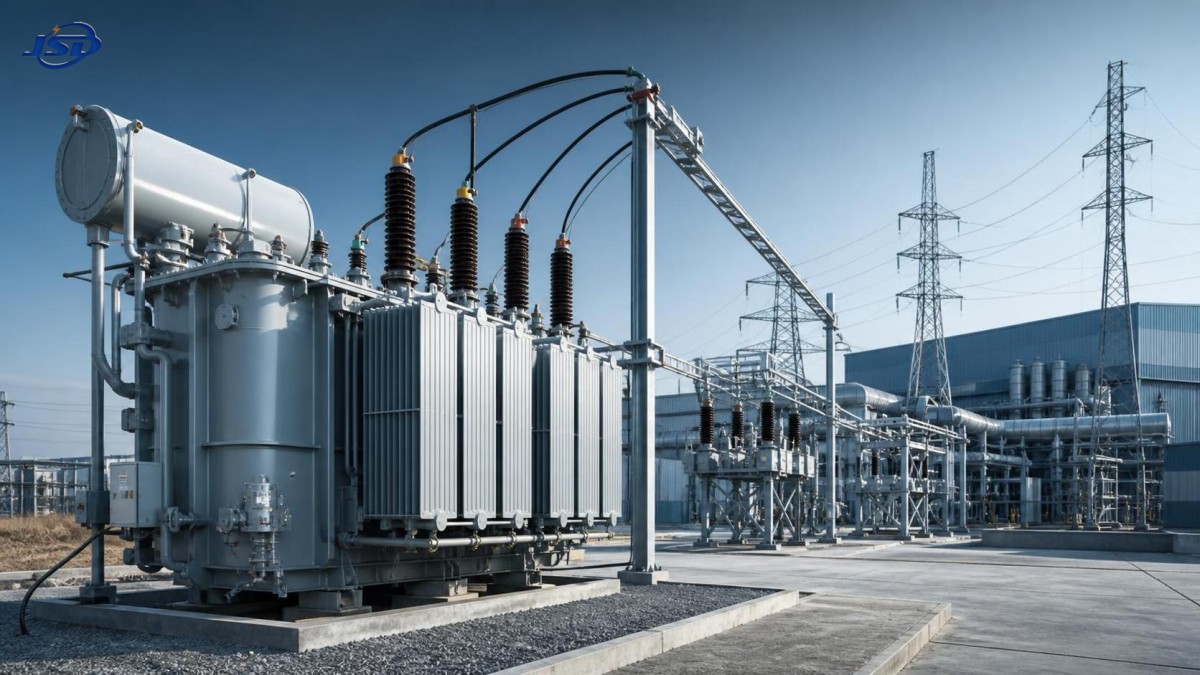

Transformadores eléctricos de potencia explicados: valores nominales, componentes y usos

Los transformadores eléctricos de potencia se sitúan en el centro de todo sistema eléctrico moderno, pero a menudo se evalúan demasiado tarde en un proyecto. Un transformador puede parecer un dispositivo sencillo de conversión de tensión: la energía entra a un nivel de tensión y sale a otro. En la práctica, su potencia nominal, diseño de aislamiento, método de refrigeración, impedancia, rango de tomas, disposición de conexiones y entorno de instalación pueden afectar la disponibilidad de la planta, la calidad de la energía, la coordinación de seguridad y el coste operativo durante su vida útil.

Para investigadores, ingenieros de proyectos y equipos de compras, la pregunta útil rara vez es «¿Qué es un transformador?». Es «¿Qué debe hacer este transformador en este sistema eléctrico concreto y qué puede salir mal si se malinterpretan sus condiciones de funcionamiento?». Esta distinción es importante tanto si el proyecto implica una subestación eléctrica, una instalación de fabricación, un sistema de agrupación de energía renovable, infraestructura ferroviaria o una instalación rectificadora de alta corriente.

Por qué los transformadores siguen siendo una decisión crítica del sistema

La energía se transmite a alta tensión porque transportar la misma cantidad de energía a una tensión más alta generalmente reduce la corriente y las pérdidas asociadas en las líneas. Antes de que la electricidad llegue a equipos industriales, edificios comerciales, sistemas de transporte o cargas residenciales, la tensión debe reducirse a niveles utilizables. Los transformadores eléctricos de potencia hacen posible este proceso mediante inducción electromagnética, transfiriendo energía entre devanados sin una conexión conductiva directa entre ellos.

Esa función básica no ha cambiado, pero las condiciones a su alrededor sí. Las cargas ahora son más variables, electrónicas y sensibles. La generación renovable puede introducir variaciones en el flujo de potencia y las condiciones de tensión. Las instalaciones industriales utilizan cada vez más variadores de frecuencia, hornos, sistemas de electrólisis, cargadores y otras cargas de electrónica de potencia que generan armónicos. En estos entornos, seleccionar equipos únicamente por los kVA nominales y la tensión primaria puede dar lugar a una instalación que funciona el primer día, pero que opera a mayor temperatura, se dispara con más frecuencia o envejece más rápido de lo previsto.

Por lo tanto, un transformador debe tratarse como parte de un sistema eléctrico y no como una compra aislada. Su diseño debe alinearse con el suministro aguas arriba, las cargas aguas abajo, el esquema de protección, la disposición de puesta a tierra, el ciclo de trabajo previsto y las condiciones físicas del emplazamiento.

Las especificaciones que merecen atención

La placa de características es el punto de partida, no la respuesta completa. Varias especificaciones deben leerse conjuntamente, ya que cada una describe un límite operativo o comportamiento del sistema diferente.

La capacidad se simplifica excesivamente con frecuencia. Un transformador de 1,000 kVA no es necesariamente la elección adecuada para una carga calculada en 1,000 kVA. La carga puede ser continua, estacional, intermitente, no lineal o estar sujeta a picos de arranque de motores. El emplazamiento puede ser caluroso, estar mal ventilado, encontrarse a gran altitud o expuesto a ganancia solar. Estos factores influyen en la temperatura de los devanados y el envejecimiento del aislamiento. Una especificación razonable establece el perfil de carga real antes de elegir un margen; el sobredimensionamiento a ciegas puede aumentar el coste de capital, las pérdidas en vacío y la huella de instalación sin resolver el problema subyacente.

La relación de tensión también requiere más que una coincidencia nominal. Una instalación alimentada a 10 kV, por ejemplo, puede experimentar variaciones normales de funcionamiento, mientras que el proceso aguas abajo puede requerir una tensión estrictamente controlada. Los cambiadores de tomas, ya sean sin carga o bajo carga según la aplicación, pueden ayudar a mantener una tensión secundaria aceptable. El rango de regulación requerido debe establecerse junto con las características del suministro de la red eléctrica, en lugar de añadirse posteriormente.

Qué hay dentro de un transformador de potencia

La mayoría de las decisiones sobre rendimiento y fiabilidad de los transformadores se remontan a un pequeño número de elementos físicos. El núcleo magnético proporciona un camino de bajas pérdidas para el flujo magnético. Normalmente se ensambla con acero eléctrico laminado para limitar las pérdidas por corrientes parásitas. Los devanados, generalmente fabricados con conductores de cobre o aluminio según el diseño y la aplicación, crean los circuitos eléctricos primario y secundario.

El aislamiento separa las espiras de los devanados, las secciones de los devanados y las partes activas de las estructuras puestas a tierra. En equipos llenos de líquido, el aceite aislante puede proporcionar tanto rigidez dieléctrica como transferencia de calor. El tanque, los radiadores, la disposición del conservador cuando se utiliza, las boquillas, los dispositivos de alivio de presión, los indicadores de nivel de aceite y los equipos de monitorización de temperatura contribuyen al funcionamiento seguro. Las unidades de tipo seco utilizan sistemas de aislamiento por aire, resina o materiales sólidos en lugar de líquido aislante, lo que modifica las consideraciones de instalación y mantenimiento.

Los compradores suelen centrarse en los accesorios visibles, pero pasan por alto la relación entre el diseño del núcleo y las bobinas, la clase de aislamiento, el rendimiento de pérdidas y la capacidad térmica. Las dimensiones externas de un transformador pueden parecer similares entre proveedores, mientras que el dimensionamiento interno de los conductores, los conductos de refrigeración, los márgenes de aislamiento, las disposiciones de sujeción y la disciplina de ensayo difieren sustancialmente. Para servicios críticos, una comparación técnica debe ir más allá del titular de la cotización.

Las pérdidas no son solo una cifra de eficiencia

Las pérdidas del transformador se dividen comúnmente en pérdidas en vacío y pérdidas con carga. Las pérdidas en vacío se producen siempre que el transformador está energizado, incluso con poca o ninguna carga secundaria. Las pérdidas con carga aumentan con la corriente e incluyen la resistencia de los devanados y pérdidas adicionales dispersas. Su importancia relativa depende de las horas de funcionamiento y del perfil de carga.

Para un activo de distribución energizado continuamente, las pérdidas en vacío pueden ser comercialmente significativas durante su vida útil. Para una unidad industrial con alta carga, las pérdidas con carga y el aumento de temperatura pueden merecer mayor atención. Por tanto, el precio de compra más bajo puede no representar el coste total más bajo. Una comparación válida del ciclo de vida debe utilizar el coste energético previsto del proyecto, las horas anuales de funcionamiento, la curva de carga y datos de pérdidas razonablemente declarados. Cuando estas entradas sean inciertas, la estimación de ahorro debe tratarse como provisional en lugar de presentarse como un resultado garantizado.

Las diferentes aplicaciones generan distintos requisitos para los transformadores

Los transformadores de servicios públicos y de distribución se seleccionan generalmente en función de la tensión de red, la densidad de carga, el nivel de cortocircuito, los requisitos de regulación, la exposición exterior y la facilidad de mantenimiento. Los transformadores industriales también deben adaptarse a las características de la carga de la planta. Un transformador que alimenta un grupo estable de motores convencionales enfrenta un servicio diferente al de uno que suministra a un tren de laminación, un horno de arco, un centro de datos, un gran sistema de accionamiento o una línea de producción de baterías.

Los proyectos de energía renovable introducen otra capa de evaluación. Las instalaciones eólicas y solares pueden requerir transformadores de sistemas colectores expuestos a generación variable, aumento de tensión, ubicaciones remotas y exigentes restricciones de transporte. El transformador es solo una parte del diseño eléctrico del proyecto, pero su impedancia, grupo vectorial, disposición de tomas, coordinación de aislamiento y estrategia de monitorización pueden afectar a toda la red colectora.

Los sectores ferroviario, minero, de procesamiento químico, galvanoplastia y metalurgia implican con frecuencia procesos alimentados por rectificadores. Estas cargas pueden imponer alta corriente, contenido armónico, cambios rápidos de carga o la necesidad de separación eléctrica entre la fuente de alimentación y los equipos de proceso. En tales casos, un transformador de distribución de uso general puede no ser suficiente. Puede considerarse unTransformador Especial de Aislamiento y Rectificador diseñado específicamente cuando deben abordarse conjuntamente el aislamiento, la transformación de tensión y un suministro estable para sistemas rectificadores industriales. Su idoneidad sigue dependiendo del espectro armónico real, la configuración de pulsos requerida, el ciclo de trabajo, las condiciones de refrigeración y el diseño de protección.

Esta es un área en la que una «mayor capacidad» no sustituye automáticamente al diseño correcto. Las corrientes armónicas incrementan las pérdidas en los devanados y las partes estructurales, mientras que el servicio de rectificación puede crear esfuerzos eléctricos y térmicos que no se representan mediante un cálculo simple de carga sinusoidal equilibrada. Debe proporcionarse al proveedor la topología del rectificador, la forma de onda de corriente esperada cuando esté disponible, el ciclo de funcionamiento, el requisito de sobrecarga y las condiciones del sistema aguas arriba.

Lleno de aceite frente a tipo seco: la decisión depende del contexto

Los transformadores llenos de aceite se utilizan ampliamente en aplicaciones de servicios públicos e industriales porque el aislamiento líquido y la refrigeración pueden admitir altas potencias nominales en diseños compactos. Pueden ser adecuados para subestaciones exteriores, mayores capacidades y aplicaciones donde se dispone de prácticas establecidas de monitorización y mantenimiento del aceite. Sin embargo, su uso requiere atención a la protección contra incendios, la contención de derrames, las normas medioambientales y el acceso para inspección o análisis de aceite.

Los transformadores de tipo seco suelen seleccionarse para ubicaciones interiores donde la contención de líquidos o las consideraciones de riesgo de incendio son importantes, como edificios comerciales, determinadas instalaciones públicas y algunos espacios industriales. Pueden reducir las preocupaciones asociadas al líquido aislante, pero no están libres de mantenimiento ni son preferibles en todos los casos. La ventilación, la acumulación de polvo, la humedad, los ciclos térmicos y el rendimiento acústico aún necesitan evaluación. En áreas industriales severas, la contaminación y el flujo de aire restringido pueden afectar materialmente la vida útil.

La elección correcta surge de la evaluación de riesgos de la instalación. La estrategia contra incendios del emplazamiento, el espacio disponible, las condiciones ambientales, el requisito de capacidad, la capacidad de mantenimiento y los códigos locales son factores relevantes. No debe seleccionarse una unidad de tipo seco únicamente porque se describe como más segura, ni descartarse una unidad llena de aceite sin considerar los controles de ingeniería disponibles en el emplazamiento.

Preguntas que mejoran una especificación de compra

Una sólida solicitud de cotización proporciona a los fabricantes suficiente contexto del sistema para diseñar y fijar precios de forma responsable. También hace que las ofertas técnicas sean más comparables. Como mínimo, el comprador debe aclarar:

• Tensión primaria y secundaria, frecuencia del sistema, disposición de fases y método de puesta a tierra del neutro.
• Capacidad requerida, perfil de carga real, expectativa de expansión futura y servicio de sobrecarga permitido.
• Si la carga incluye accionamientos, hornos, rectificadores, cargadores, sistemas UPS u otros equipos no lineales.
• Grupo vectorial requerido, rango de impedancia, configuración de tomas y requisitos de funcionamiento en paralelo.
• Ubicación de instalación, uso interior o exterior, altitud, temperatura ambiente mínima y máxima, humedad, polvo, atmósfera corrosiva, exposición sísmica y ventilación disponible.
• Método de refrigeración preferido, requisitos de envolvente o tanque, disposición de entrada de cables y limitaciones de espacio o transporte.
• Normas de proyecto aplicables, requisitos de la compañía eléctrica, expectativas de inspección, pruebas de aceptación en fábrica y necesidades de documentación.

IEC 60076 es una familia de normas ampliamente referenciada para transformadores de potencia, pero citar la norma por sí sola no completa una especificación. Deben confirmarse para el proyecto las partes pertinentes, los requisitos contractuales de ensayo, las normativas del emplazamiento y cualquier condición técnica específica del cliente. Las declaraciones de certificación y conformidad deben verificarse con la documentación suministrada y la jurisdicción en la que operará el transformador.

La fiabilidad depende del funcionamiento tras la entrega

Los transformadores tienen una larga vida útil cuando se respetan sus límites térmicos, eléctricos y ambientales. Muchos fallos no son causados por un único evento dramático. Se desarrollan por entrada de humedad, funcionamiento con sobrecarga, ventilación inadecuada, conexiones flojas, aislamiento contaminado, defectos del sistema de refrigeración, esfuerzos repetidos por fallos o carga armónica no reconocida.

La puesta en servicio es un punto de control especialmente importante. Los equipos deben verificar la placa de características frente al diseño aprobado, confirmar el grupo vectorial y la relación de fases, inspeccionar la puesta a tierra y las terminaciones, probar el aislamiento según sea necesario, confirmar los ajustes de protección y asegurar que los dispositivos de refrigeración y monitorización funcionen correctamente. Para las unidades llenas de aceite, los registros de referencia sobre el estado del aceite y las pruebas eléctricas clave pueden hacer más significativa la evaluación posterior de la condición.

El mantenimiento basado en condición se vuelve cada vez más valioso a medida que aumenta la criticidad del activo. Los métodos habituales pueden incluir inspección visual, seguimiento de temperatura, termografía, análisis de aceite cuando corresponda, análisis de gases disueltos para equipos llenos de líquido adecuados, pruebas de aislamiento y revisión de los datos de carga. Ninguna prueba individual proporciona un diagnóstico completo. Las tendencias, el historial operativo y la construcción conocida del transformador deben interpretarse conjuntamente.

Una forma práctica de evaluar el siguiente paso

Para la investigación en fase inicial, comience identificando la función eléctrica: elevación de tensión de red, reducción de tensión para distribución, aislamiento, suministro de proceso, agrupación de energía renovable o servicio de rectificación. A continuación, defina el entorno operativo y el comportamiento de la carga antes de delimitar el diseño. Este orden evita un error común: elegir primero una categoría de transformador conocida e intentar forzarla a un servicio para el que no fue diseñada.

La discusión más útil con el proveedor se basa en datos del sistema, no solo en un precio objetivo y una cifra de kVA. Cuando los equipos técnicos pueden comparar valores de pérdidas, límites de aumento de temperatura, impedancia, material de devanados, diseño de refrigeración, alcance de pruebas, restricciones de entrega y soporte de servicio sobre la misma base, la decisión se vuelve más defendible. En el sector de los transformadores, la entrega fiable de energía rara vez es el resultado de una única especificación destacada. Surge de adaptar el equipo a la red, la carga y las condiciones que enfrentará durante años después de la instalación.
