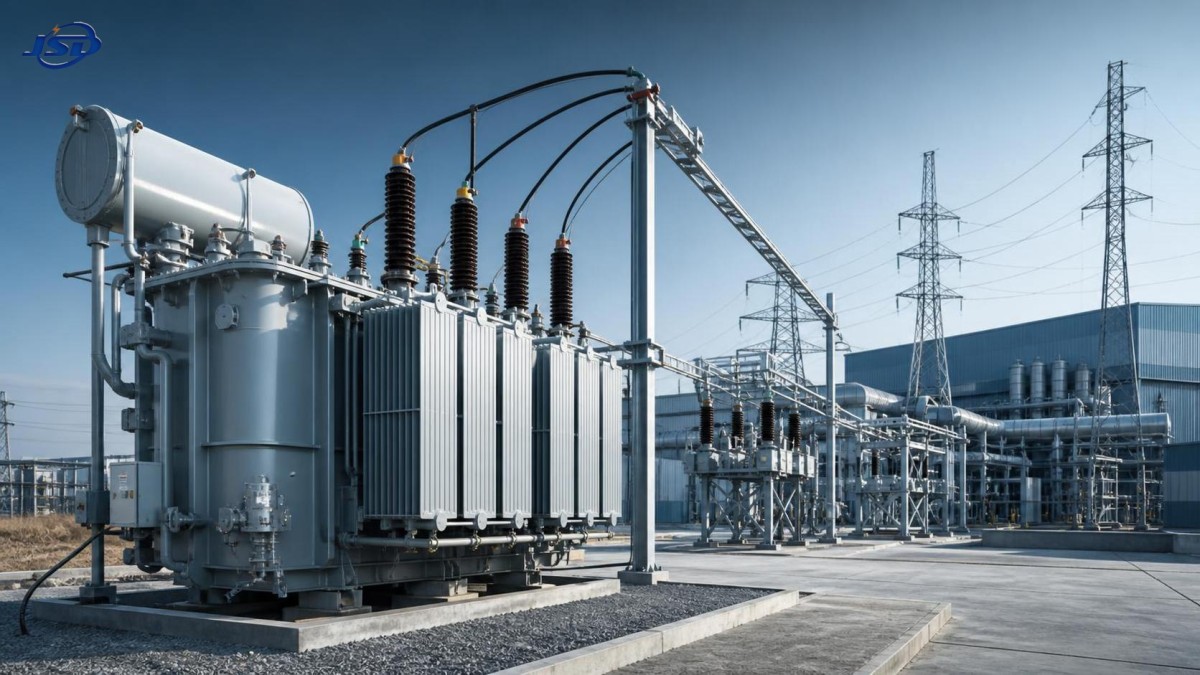

Transformateurs électriques de puissance expliqués : caractéristiques nominales, composants et utilisations

Les transformateurs de puissance électriques sont au cœur de tout système électrique moderne, mais ils sont souvent évalués trop tard dans un projet. Un transformateur peut sembler être un simple appareil de conversion de tension : l’énergie entre à un niveau de tension et ressort à un autre. En pratique, sa puissance nominale, sa conception d’isolation, son mode de refroidissement, son impédance, sa plage de prises, son schéma de raccordement et son environnement d’installation peuvent affecter la disponibilité de l’installation, la qualité de l’énergie, la coordination de la sécurité et le coût d’exploitation sur toute sa durée de vie.

Pour les chercheurs, les ingénieurs de projet et les équipes achats, la question utile est rarement « Qu’est-ce qu’un transformateur ? » Elle est plutôt : « Que doit faire ce transformateur dans ce système électrique particulier, et que peut-il se passer si ses conditions d’exploitation sont mal comprises ? » Cette distinction est importante, qu’il s’agisse d’un poste de transformation électrique, d’une installation de fabrication, d’un système de collecte d’énergie renouvelable, d’une infrastructure ferroviaire ou d’une installation de redresseurs à fort courant.

Pourquoi les transformateurs restent une décision système critique

L’électricité est transportée à haute tension car le déplacement d’une même quantité d’énergie à une tension plus élevée réduit généralement le courant et les pertes de ligne associées. Avant que l’électricité n’atteigne les équipements industriels, les bâtiments commerciaux, les systèmes de transport ou les charges résidentielles, la tension doit être abaissée à des niveaux utilisables. Les transformateurs de puissance électriques rendent ce processus possible grâce à l’induction électromagnétique, en transférant l’énergie entre les enroulements sans connexion conductrice directe entre eux.

Cette fonction fondamentale n’a pas changé, mais les conditions qui l’entourent ont évolué. Les charges sont désormais plus variables, électroniques et sensibles. La production renouvelable peut entraîner des variations des flux de puissance et des conditions de tension. Les installations industrielles utilisent de plus en plus des variateurs de fréquence, des fours, des systèmes d’électrolyse, des chargeurs et d’autres charges d’électronique de puissance qui génèrent des harmoniques. Dans ces contextes, sélectionner un équipement uniquement selon les kVA nominaux et la tension primaire peut conduire à une installation qui fonctionne le premier jour, mais qui chauffe davantage, se déclenche plus souvent ou vieillit plus rapidement que prévu.

Un transformateur doit donc être considéré comme une partie d’un système électrique plutôt que comme un achat isolé. Sa conception doit être compatible avec l’alimentation amont, les charges aval, le schéma de protection, le système de mise à la terre, le cycle de service prévu et les conditions physiques du site.

Les caractéristiques nominales qui méritent attention

La plaque signalétique constitue le point de départ, mais ne fournit pas toute la réponse. Plusieurs caractéristiques doivent être lues conjointement, car chacune décrit une limite d’exploitation ou un comportement système différent.

La puissance est fréquemment simplifiée à l’excès. Un transformateur de 1 000 kVA n’est pas nécessairement le bon choix pour une charge calculée à 1 000 kVA. La charge peut être continue, saisonnière, intermittente, non linéaire ou soumise à des pointes de démarrage moteur. Le site peut être chaud, mal ventilé, situé en altitude ou exposé au rayonnement solaire. Ces facteurs influencent la température des enroulements et le vieillissement de l’isolation. Une spécification pertinente établit le profil de charge réel avant de choisir une marge ; un surdimensionnement aveugle peut augmenter le coût d’investissement, les pertes à vide et l’encombrement sans résoudre le problème de fond.

Le rapport de tension exige également davantage qu’une simple correspondance nominale. Une installation alimentée en 10 kV, par exemple, peut connaître des variations normales de fonctionnement, tandis que le procédé en aval peut nécessiter une tension étroitement régulée. Les changeurs de prises, hors charge ou en charge selon l’application, peuvent aider à maintenir une tension secondaire acceptable. La plage de régulation requise doit être définie en même temps que les caractéristiques de l’alimentation du réseau, plutôt que d’être ajoutée après coup.

Ce qui se trouve à l’intérieur d’un transformateur de puissance

La plupart des décisions relatives aux performances et à la fiabilité des transformateurs reposent sur un petit nombre d’éléments physiques. Le noyau magnétique fournit un chemin à faibles pertes pour le flux magnétique. Il est généralement assemblé à partir de tôles d’acier électrique laminées afin de limiter les pertes par courants de Foucault. Les enroulements, généralement réalisés avec des conducteurs en cuivre ou en aluminium selon la conception et l’application, créent les circuits électriques primaire et secondaire.

L’isolation sépare les spires, les sections d’enroulement et les parties sous tension des structures mises à la terre. Dans les équipements immergés dans un liquide, l’huile isolante peut assurer à la fois la rigidité diélectrique et le transfert thermique. La cuve, les radiateurs, le dispositif de conservateur lorsqu’il est utilisé, les traversées, les dispositifs de décompression, les indicateurs de niveau d’huile et les équipements de surveillance de température contribuent tous à la sécurité de fonctionnement. Les unités de type sec utilisent des systèmes d’isolation à air, à résine ou solide au lieu d’un liquide isolant, ce qui modifie les considérations relatives à leur installation et leur maintenance.

Les acheteurs se concentrent souvent sur les accessoires visibles, mais négligent la relation entre la conception noyau-bobines, la classe d’isolation, les performances de pertes et la capacité thermique. Les dimensions externes d’un transformateur peuvent sembler similaires d’un fournisseur à l’autre, alors que le dimensionnement interne des conducteurs, les canaux de refroidissement, les marges d’isolation, les dispositions de serrage et la rigueur des essais diffèrent considérablement. Pour les services critiques, une comparaison technique doit aller au-delà du titre de l’offre.

Les pertes ne sont pas seulement un indicateur d’efficacité

Les pertes d’un transformateur sont généralement divisées en pertes à vide et pertes en charge. Les pertes à vide se produisent dès que le transformateur est sous tension, même avec peu ou pas de charge secondaire. Les pertes en charge augmentent avec le courant et comprennent la résistance des enroulements ainsi que des pertes supplémentaires par dispersion. Leur importance relative dépend des heures de fonctionnement et du profil de charge.

Pour un actif de distribution alimenté en continu, les pertes à vide peuvent être significatives sur le plan économique pendant sa durée de service. Pour une unité industrielle fortement chargée, les pertes en charge et l’élévation de température peuvent nécessiter une attention plus grande. Le prix d’achat le plus bas ne représente donc pas nécessairement le coût total le plus faible. Une comparaison valide du cycle de vie doit utiliser le coût énergétique prévu du projet, les heures de fonctionnement annuelles, la courbe de charge et des données de pertes raisonnablement déclarées. Lorsque ces données d’entrée sont incertaines, l’estimation des économies doit être considérée comme provisoire plutôt que présentée comme un résultat garanti.

Les différentes applications créent des exigences différentes pour les transformateurs

Les transformateurs de réseau et de distribution sont généralement sélectionnés en fonction de la tension du réseau, de la densité de charge, du niveau de court-circuit, des exigences de régulation, de l’exposition extérieure et de la maintenabilité. Les transformateurs industriels doivent également s’adapter aux caractéristiques de la charge de l’installation. Un transformateur alimentant un groupe stable de moteurs conventionnels fait face à un service différent de celui d’un transformateur alimentant un laminoir, un four à arc, un centre de données, un système d’entraînement de grande taille ou une ligne de production de batteries.

Les projets d’énergie renouvelable ajoutent un autre niveau d’évaluation. Les installations éoliennes et solaires peuvent nécessiter des transformateurs de systèmes collecteurs exposés à une production variable, à des élévations de tension, à des emplacements éloignés et à des contraintes de transport exigeantes. Le transformateur n’est qu’une partie de la conception électrique du projet, mais son impédance, son groupe vectoriel, son arrangement de prises, sa coordination d’isolation et sa stratégie de surveillance peuvent affecter l’ensemble du réseau collecteur.

Les secteurs ferroviaire, minier, du traitement chimique, de l’électroplacage et de la métallurgie impliquent fréquemment des procédés alimentés par redresseur. Ces charges peuvent imposer un courant élevé, un contenu harmonique, des variations rapides de charge ou un besoin de séparation électrique entre l’alimentation et les équipements de procédé. Dans de tels cas, un transformateur de distribution à usage général peut ne pas suffire. Untransformateur spécial d’isolement et de redressement conçu à cet effet peut être envisagé lorsque l’isolement, la transformation de tension et une alimentation stable pour les systèmes de redresseurs industriels doivent être traités ensemble. Son adéquation dépend toujours du spectre harmonique réel, de la configuration d’impulsions requise, du cycle de service, des conditions de refroidissement et de la conception de la protection.

Il s’agit d’un domaine dans lequel une « capacité supérieure » ne remplace pas automatiquement une conception adaptée. Les courants harmoniques augmentent les pertes dans les enroulements et les pièces structurelles, tandis que le service de redressement peut créer des contraintes électriques et thermiques qui ne sont pas représentées par un simple calcul de charge sinusoïdale équilibrée. Le fournisseur doit recevoir la topologie du redresseur, la forme d’onde de courant prévue lorsqu’elle est disponible, le cycle de fonctionnement, l’exigence de surcharge et les conditions du système amont.

Immergé dans l’huile ou de type sec : la décision dépend du contexte

Les transformateurs immergés dans l’huile sont largement utilisés dans les applications de réseau et industrielles, car l’isolation liquide et le refroidissement peuvent permettre des puissances élevées dans des conceptions compactes. Ils peuvent être bien adaptés aux postes extérieurs, aux grandes capacités et aux applications où des pratiques établies de surveillance et de maintenance de l’huile sont disponibles. Leur utilisation exige toutefois une attention à la protection incendie, à la rétention des déversements, aux réglementations environnementales et à l’accès pour l’inspection ou les essais d’huile.

Les transformateurs de type sec sont souvent sélectionnés pour les emplacements intérieurs où la rétention des liquides ou les considérations de risque d’incendie sont importantes, tels que les bâtiments commerciaux, certains établissements publics et certains espaces industriels. Ils peuvent réduire les préoccupations associées aux liquides isolants, mais ne sont pas exempts de maintenance et ne sont pas universellement préférables. La ventilation, l’accumulation de poussière, l’humidité, les cycles thermiques et les performances acoustiques doivent toujours être évalués. Dans les zones industrielles difficiles, la contamination et une circulation d’air limitée peuvent affecter sensiblement la durée de vie.

Le bon choix découle de l’évaluation des risques d’installation. La stratégie incendie du site, l’espace disponible, les conditions ambiantes, les besoins de capacité, les capacités de maintenance et les réglementations locales ont tous leur importance. Une unité de type sec ne doit pas être choisie uniquement parce qu’elle est décrite comme plus sûre, pas plus qu’une unité immergée dans l’huile ne doit être écartée sans considérer les mesures techniques disponibles sur le site.

Questions permettant d’améliorer une spécification d’achat

Une demande de prix solide fournit aux fabricants suffisamment de contexte système pour concevoir et établir les prix de manière responsable. Elle rend également les offres techniques plus comparables. Au minimum, l’acheteur doit préciser :

• La tension primaire et secondaire, la fréquence du système, la configuration des phases et la méthode de mise à la terre du neutre.
• La capacité requise, le profil de charge réel, les prévisions d’extension future et le régime de surcharge autorisé.
• Si la charge comprend des variateurs, des fours, des redresseurs, des chargeurs, des systèmes UPS ou d’autres équipements non linéaires.
• Le groupe vectoriel requis, la plage d’impédance, la configuration des prises et les exigences de fonctionnement en parallèle.
• Le lieu d’installation, l’utilisation intérieure ou extérieure, l’altitude, les températures ambiantes minimale et maximale, l’humidité, la poussière, l’atmosphère corrosive, l’exposition sismique et la ventilation disponible.
• Le mode de refroidissement préféré, les exigences concernant l’enveloppe ou la cuve, le schéma d’entrée de câble et les contraintes d’espace ou de transport.
• Les normes de projet applicables, les exigences du réseau, les attentes en matière d’inspection, les essais de réception en usine et les besoins documentaires.

IEC 60076 est une famille de normes largement référencée pour les transformateurs de puissance, mais citer cette norme seule ne suffit pas à compléter une spécification. Les parties pertinentes, les exigences d’essais contractuels, les réglementations du site et toute condition technique spécifique au client doivent être confirmées pour le projet. Les déclarations de certification et de conformité doivent être vérifiées par rapport à la documentation fournie et à la juridiction dans laquelle le transformateur fonctionnera.

La fiabilité dépend de l’exploitation après la livraison

Les transformateurs ont une longue durée de service lorsque leurs limites thermiques, électriques et environnementales sont respectées. De nombreuses défaillances ne sont pas causées par un seul événement spectaculaire. Elles se développent par pénétration d’humidité, fonctionnement en surcharge, ventilation insuffisante, connexions desserrées, isolation contaminée, défauts du système de refroidissement, contraintes répétées dues aux défauts ou charges harmoniques non reconnues.

La mise en service constitue un point de contrôle particulièrement important. Les équipes doivent vérifier la plaque signalétique par rapport à la conception approuvée, confirmer le groupe vectoriel et la relation de phase, inspecter la mise à la terre et les raccordements, tester l’isolation selon les exigences, confirmer les réglages de protection et s’assurer que les dispositifs de refroidissement et de surveillance fonctionnent correctement. Pour les unités immergées dans l’huile, des relevés de référence concernant l’état de l’huile et les principaux essais électriques peuvent rendre l’évaluation ultérieure de l’état plus pertinente.

La maintenance conditionnelle devient de plus en plus précieuse à mesure que la criticité de l’actif augmente. Les méthodes courantes peuvent comprendre l’inspection visuelle, le suivi des températures, la thermographie, l’analyse d’huile lorsque applicable, l’analyse des gaz dissous pour les équipements appropriés remplis de liquide, les essais d’isolation et l’examen des données de charge. Aucun essai unique ne fournit un diagnostic complet. Les tendances, l’historique d’exploitation et la construction connue du transformateur doivent être interprétés ensemble.

Une méthode pratique pour évaluer l’étape suivante

Pour les recherches préliminaires, commencez par identifier le rôle électrique : élévation de tension du réseau, abaissement pour distribution, isolement, alimentation de procédé, collecte d’énergie renouvelable ou service de redressement. Définissez ensuite l’environnement d’exploitation et le comportement de charge avant de préciser la conception. Cet ordre évite une erreur fréquente : choisir d’abord une catégorie de transformateur familière puis tenter de l’imposer à un service pour lequel elle n’a pas été conçue.

La discussion la plus utile avec le fournisseur repose sur les données du système, et non seulement sur un prix cible et une valeur en kVA. Lorsque les équipes techniques peuvent comparer les valeurs de pertes, les limites d’élévation de température, l’impédance, le matériau des enroulements, la conception du refroidissement, l’étendue des essais, les contraintes de livraison et l’assistance de service sur une même base, la décision devient plus défendable. Dans le secteur des transformateurs, une alimentation électrique fiable est rarement le résultat d’une seule spécification principale. Elle provient de l’adéquation entre l’équipement, le réseau, la charge et les conditions auxquelles il sera confronté pendant des années après son installation.
