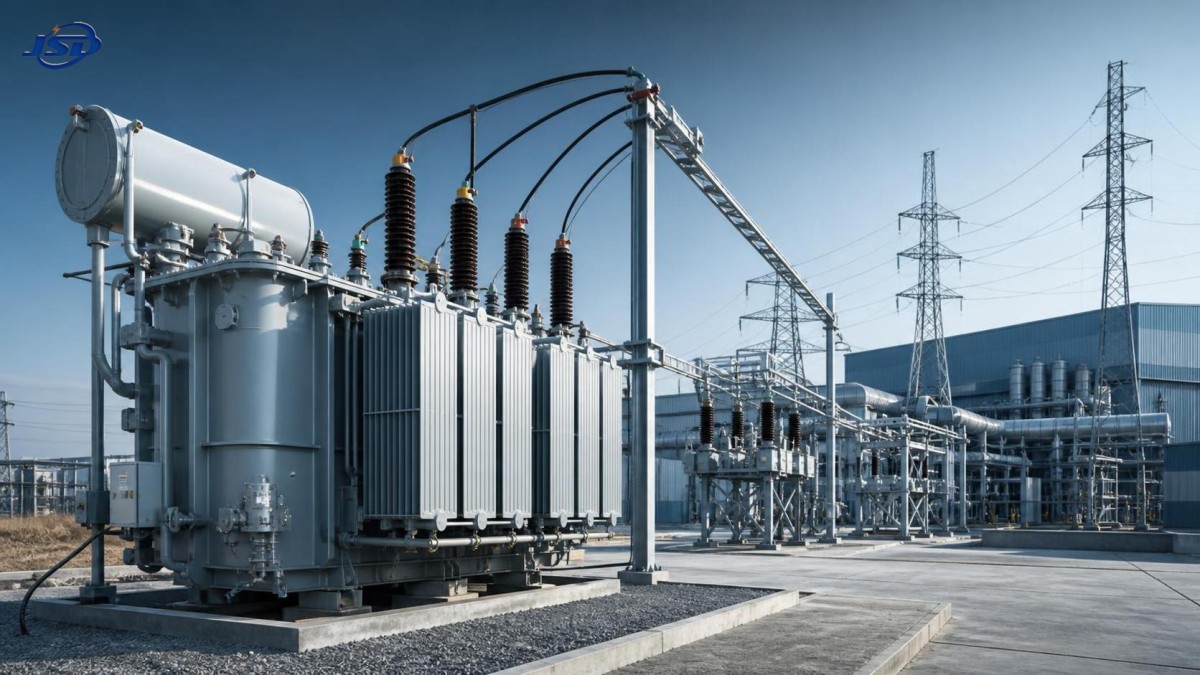

Transformadores Elétricos de Potência Explicados: Classificações, Componentes e Aplicações

Os transformadores elétricos de potência estão no centro de todos os sistemas elétricos modernos, mas muitas vezes são avaliados tarde demais em um projeto. Um transformador pode parecer um dispositivo simples de conversão de tensão: a energia entra em um nível de tensão e sai em outro. Na prática, sua potência nominal, projeto de isolamento, método de resfriamento, impedância, faixa de taps, configuração de ligação e ambiente de instalação podem afetar a disponibilidade da planta, a qualidade da energia, a coordenação de segurança e o custo operacional ao longo da vida útil.

Para pesquisadores, engenheiros de projeto e equipes de compras, a pergunta útil raramente é “O que é um transformador?”. É “O que este transformador deve fazer neste sistema elétrico específico e o que pode dar errado se suas condições operacionais forem mal compreendidas?”. Essa distinção é importante, seja o projeto uma subestação de concessionária, uma instalação de manufatura, um sistema coletor de energia renovável, uma infraestrutura ferroviária ou uma instalação de retificador de alta corrente.

Por que os transformadores continuam sendo uma decisão crítica de sistema

A energia é transmitida em alta tensão porque transportar a mesma quantidade de energia em uma tensão mais alta geralmente reduz a corrente e as perdas associadas nas linhas. Antes que a eletricidade chegue a equipamentos industriais, edifícios comerciais, sistemas de transporte ou cargas residenciais, a tensão deve ser reduzida a níveis utilizáveis. Os transformadores elétricos de potência possibilitam esse processo por meio da indução eletromagnética, transferindo energia entre enrolamentos sem uma conexão condutiva direta entre eles.

Essa função essencial não mudou, mas as condições ao seu redor mudaram. As cargas agora são mais variáveis, eletrônicas e sensíveis. A geração renovável pode introduzir variações no fluxo de potência e nas condições de tensão. As instalações industriais utilizam cada vez mais acionamentos de frequência variável, fornos, sistemas de eletrólise, carregadores e outras cargas de eletrônica de potência que geram harmônicos. Nesses cenários, selecionar o equipamento simplesmente pela potência nominal em kVA e pela tensão primária pode resultar em uma instalação que funciona no primeiro dia, mas opera mais quente, desarma com mais frequência ou envelhece mais rapidamente do que o esperado.

Portanto, um transformador deve ser tratado como parte de um sistema elétrico, e não como uma compra isolada. Seu projeto precisa estar alinhado com a alimentação a montante, as cargas a jusante, o esquema de proteção, a configuração de aterramento, o ciclo de trabalho esperado e as condições físicas do local.

As classificações que merecem atenção

A placa de identificação é o ponto de partida, não a resposta completa. Várias classificações precisam ser analisadas em conjunto, pois cada uma descreve um limite operacional ou comportamento do sistema diferente.

A capacidade é frequentemente simplificada em excesso. Um transformador de 1.000 kVA não é necessariamente a escolha certa para uma carga calculada em 1.000 kVA. A carga pode ser contínua, sazonal, intermitente, não linear ou sujeita a picos de partida de motores. O local pode ser quente, mal ventilado, em altitude ou exposto ao ganho solar. Esses fatores influenciam a temperatura dos enrolamentos e o envelhecimento do isolamento. Uma especificação sensata estabelece o perfil real da carga antes de escolher uma margem; superdimensionar sem critério pode aumentar o custo de capital, as perdas em vazio e a área ocupada sem resolver a questão subjacente.

A relação de tensão também exige mais do que uma correspondência nominal. Uma instalação alimentada em 10 kV, por exemplo, pode apresentar variação normal de operação, enquanto o processo a jusante pode exigir uma tensão rigorosamente controlada. Comutadores de taps, fora de circuito ou sob carga dependendo da aplicação, podem ajudar a manter uma tensão secundária aceitável. A faixa de regulação necessária deve ser estabelecida juntamente com as características do fornecimento da concessionária, em vez de ser adicionada posteriormente.

O que existe dentro de um transformador de potência

A maioria das decisões relativas ao desempenho e à confiabilidade dos transformadores remonta a um pequeno número de elementos físicos. O núcleo magnético fornece um caminho de baixas perdas para o fluxo magnético. Normalmente, é montado com aço elétrico laminado para limitar as perdas por correntes parasitas. Os enrolamentos, geralmente fabricados com condutores de cobre ou alumínio, conforme o projeto e a aplicação, formam os circuitos elétricos primário e secundário.

O isolamento separa espiras dos enrolamentos, seções dos enrolamentos e partes energizadas das estruturas aterradas. Em equipamentos preenchidos com líquido, o óleo isolante pode fornecer tanto rigidez dielétrica quanto transferência de calor. O tanque, os radiadores, o sistema de conservador quando utilizado, as buchas, os dispositivos de alívio de pressão, os indicadores de nível de óleo e os equipamentos de monitoramento de temperatura contribuem para uma operação segura. Unidades a seco utilizam sistemas de isolamento por ar, resina ou material sólido em vez de líquido isolante, o que altera as considerações de instalação e manutenção.

Os compradores frequentemente se concentram em acessórios visíveis, mas deixam de considerar a relação entre o projeto de núcleo e bobinas, a classe de isolamento, o desempenho de perdas e a capacidade térmica. As dimensões externas de um transformador podem parecer semelhantes entre fornecedores, enquanto o dimensionamento interno dos condutores, os dutos de resfriamento, as margens de isolamento, as configurações de fixação e o rigor dos testes diferem substancialmente. Para serviços críticos, uma comparação técnica deve ir além do destaque da cotação.

As perdas não são apenas um indicador de eficiência

As perdas do transformador são normalmente divididas em perdas em vazio e perdas em carga. A perda em vazio ocorre sempre que o transformador está energizado, mesmo com pouca ou nenhuma carga secundária. A perda em carga aumenta com a corrente e inclui a resistência dos enrolamentos e perdas adicionais dispersas. Sua importância relativa depende das horas de operação e do perfil de carga.

Para um ativo de distribuição continuamente energizado, a perda em vazio pode ser comercialmente significativa ao longo de sua vida útil. Para uma unidade industrial muito carregada, a perda em carga e a elevação de temperatura podem merecer maior atenção. Portanto, o menor preço de compra pode não representar o menor custo total. Uma comparação válida de ciclo de vida deve utilizar o custo de energia esperado do projeto, as horas anuais de operação, a curva de carga e dados de perdas razoavelmente declarados. Quando essas entradas são incertas, a estimativa de economia deve ser tratada como provisória, e não apresentada como resultado garantido.

Diferentes aplicações criam diferentes requisitos para transformadores

Os transformadores de concessionárias e de distribuição geralmente são selecionados considerando a tensão da rede, a densidade de carga, o nível de curto-circuito, os requisitos de regulação, a exposição externa e a facilidade de manutenção. Os transformadores industriais também devem acomodar as características da carga da planta. Um transformador que atende a um grupo estável de motores convencionais enfrenta um regime diferente daquele que alimenta um laminador, forno a arco, data center, grande sistema de acionamento ou linha de produção de baterias.

Projetos de energia renovável introduzem outra camada de avaliação. Instalações eólicas e solares podem exigir transformadores de sistema coletor expostos a variações de geração, elevação de tensão, locais remotos e restrições exigentes de transporte. O transformador é apenas uma parte do projeto elétrico, mas sua impedância, grupo vetorial, configuração de taps, coordenação de isolamento e estratégia de monitoramento podem afetar toda a rede coletora.

Ferrovias, mineração, processamento químico, galvanoplastia e metalurgia frequentemente envolvem processos alimentados por retificadores. Essas cargas podem impor alta corrente, conteúdo harmônico, mudanças rápidas de carga ou a necessidade de separação elétrica entre a alimentação e o equipamento de processo. Nesses casos, um transformador de distribuição de uso geral pode não ser suficiente. UmTransformador Especial de Isolamento e Retificador projetado especificamente pode ser considerado quando isolamento, transformação de tensão e alimentação estável para sistemas de retificadores industriais precisam ser tratados em conjunto. Sua adequação ainda depende do espectro harmônico real, da configuração de pulsos exigida, do ciclo de trabalho, das condições de resfriamento e do projeto de proteção.

Esta é uma área em que “maior capacidade” não substitui automaticamente o projeto correto. Correntes harmônicas aumentam as perdas nos enrolamentos e nas partes estruturais, enquanto o serviço de retificador pode criar esforços elétricos e térmicos não representados por um cálculo simples de carga senoidal equilibrada. O fornecedor deve receber a topologia do retificador, a forma de onda de corrente esperada quando disponível, o ciclo operacional, o requisito de sobrecarga e as condições do sistema a montante.

Preenchido com óleo versus tipo seco: a decisão depende do contexto

Transformadores preenchidos com óleo são amplamente utilizados em aplicações de concessionárias e industriais porque o isolamento e o resfriamento líquidos podem suportar altas potências nominais em projetos compactos. Podem ser adequados para subestações externas, maiores capacidades e aplicações em que práticas estabelecidas de monitoramento e manutenção de óleo estão disponíveis. Seu uso, contudo, requer atenção à proteção contra incêndio, contenção de derramamentos, normas ambientais e acesso para inspeção ou testes de óleo.

Transformadores a seco são frequentemente selecionados para locais internos onde a contenção de líquidos ou as considerações de risco de incêndio são importantes, como edifícios comerciais, determinadas instalações públicas e alguns espaços industriais. Eles podem reduzir as preocupações associadas ao líquido isolante, mas não dispensam manutenção e não são universalmente preferíveis. Ventilação, acúmulo de poeira, umidade, ciclos térmicos e desempenho acústico ainda precisam ser avaliados. Em áreas industriais severas, a contaminação e o fluxo de ar restrito podem afetar significativamente a vida útil.

A escolha correta decorre da avaliação de riscos da instalação. A estratégia de incêndio do local, o espaço disponível, as condições ambientais, o requisito de capacidade, a capacidade de manutenção e os códigos locais são todos importantes. Uma unidade a seco não deve ser selecionada apenas por ser descrita como mais segura, nem uma unidade preenchida com óleo deve ser descartada sem considerar os controles de engenharia disponíveis no local.

Perguntas que melhoram uma especificação de compras

Uma solicitação de cotação bem elaborada fornece aos fabricantes contexto suficiente do sistema para projetar e precificar de forma responsável. Ela também torna as ofertas técnicas mais comparáveis. No mínimo, o comprador deve esclarecer:

• Tensão primária e secundária, frequência do sistema, configuração de fases e método de aterramento do neutro.
• Capacidade exigida, perfil real de carga, expectativa de expansão futura e regime de sobrecarga permitido.
• Se a carga inclui acionamentos, fornos, retificadores, carregadores, sistemas UPS ou outros equipamentos não lineares.
• Grupo vetorial exigido, faixa de impedância, configuração de taps e requisitos para operação em paralelo.
• Local de instalação, uso interno ou externo, altitude, temperatura ambiente mínima e máxima, umidade, poeira, atmosfera corrosiva, exposição sísmica e ventilação disponível.
• Método de resfriamento preferido, requisitos de invólucro ou tanque, configuração de entrada de cabos e restrições de espaço ou transporte.
• Normas aplicáveis ao projeto, requisitos da concessionária, expectativas de inspeção, testes de aceitação em fábrica e necessidades de documentação.

A IEC 60076 é uma família de normas amplamente referenciada para transformadores de potência, mas citar apenas a norma não completa uma especificação. As partes relevantes, os requisitos contratuais de ensaio, as regulamentações do local e quaisquer condições técnicas específicas do cliente devem ser confirmados para o projeto. As alegações de certificação e conformidade devem ser verificadas em relação à documentação fornecida e à jurisdição onde o transformador será operado.

A confiabilidade depende da operação após a entrega

Os transformadores têm longa vida útil quando seus limites térmicos, elétricos e ambientais são respeitados. Muitas falhas não são causadas por um único evento dramático. Elas se desenvolvem devido à entrada de umidade, operação sobrecarregada, ventilação inadequada, conexões soltas, isolamento contaminado, defeitos no sistema de resfriamento, esforços repetidos de falha ou carga harmônica não reconhecida.

O comissionamento é um ponto de controle especialmente importante. As equipes devem verificar a placa de identificação em relação ao projeto aprovado, confirmar o grupo vetorial e a relação de fases, inspecionar o aterramento e as terminações, testar o isolamento conforme exigido, confirmar os ajustes de proteção e assegurar que os dispositivos de resfriamento e monitoramento funcionem corretamente. Para unidades preenchidas com óleo, registros de referência da condição do óleo e dos principais testes elétricos podem tornar mais significativa a avaliação posterior da condição.

A manutenção baseada em condição torna-se cada vez mais valiosa à medida que aumenta a criticidade do ativo. Os métodos típicos podem incluir inspeção visual, acompanhamento de temperatura, termografia, análise de óleo quando aplicável, análise de gases dissolvidos para equipamentos preenchidos com líquido adequados, testes de isolamento e revisão dos dados de carga. Nenhum teste isolado fornece um diagnóstico completo. As tendências, o histórico operacional e a construção conhecida do transformador devem ser interpretados em conjunto.

Uma forma prática de avaliar a próxima etapa

Para pesquisas em estágio inicial, comece identificando a função elétrica: elevação de tensão na rede, redução de tensão para distribuição, isolamento, alimentação de processo, coleta de energia renovável ou serviço de retificador. Em seguida, defina o ambiente operacional e o comportamento da carga antes de restringir o projeto. Essa ordem evita um erro comum: escolher primeiro uma categoria conhecida de transformador e tentar forçá-la a um regime para o qual não foi projetada.

A discussão mais útil com o fornecedor é baseada em dados do sistema, não apenas em um preço-alvo e uma potência em kVA. Quando as equipes técnicas podem comparar, na mesma base, valores de perdas, limites de elevação de temperatura, impedância, material dos enrolamentos, projeto de resfriamento, escopo de testes, restrições de entrega e suporte de serviço, a decisão torna-se mais justificável. No setor de transformadores, o fornecimento confiável de energia raramente é resultado de uma única especificação de destaque. Ele resulta da adequação do equipamento à rede, à carga e às condições que enfrentará durante anos após a instalação.
