شرح محولات القدرة الكهربائية: التصنيفات والمكونات والاستخدامات

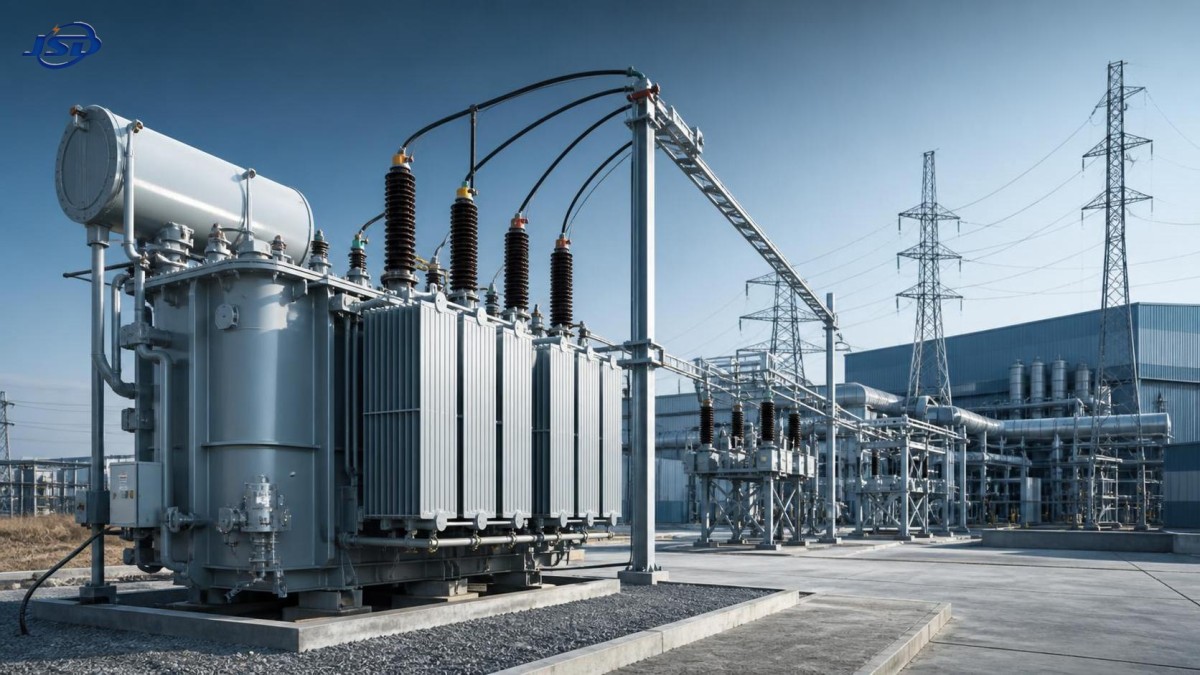

تقع محولات القدرة الكهربائية في صميم كل نظام قدرة حديث، لكنها غالبًا ما تُقيَّم في وقت متأخر جدًا من المشروع. قد يبدو المحول جهازًا مباشرًا لتحويل الجهد: تدخل القدرة عند مستوى جهد وتخرج عند مستوى آخر. لكن عمليًا، يمكن أن يؤثر تصنيفه، وتصميم العزل، وطريقة التبريد، والممانعة، ونطاق مغير النقرات، وترتيب التوصيل، وبيئة التركيب في وقت تشغيل المنشأة، وجودة القدرة، وتنسيق السلامة، وتكلفة التشغيل طوال العمر الافتراضي.

بالنسبة للباحثين ومهندسي المشاريع وفرق المشتريات، نادرًا ما يكون السؤال المفيد هو: «ما هو المحول؟» بل هو: «ما الذي يجب أن يفعله هذا المحول في هذا النظام الكهربائي المحدد، وما الذي قد يحدث خطأً إذا أسيء فهم ظروف تشغيله؟» وهذا الفرق مهم سواء كان المشروع يتضمن محطة فرعية للمرافق، أو منشأة تصنيع، أو نظام تجميع للطاقة المتجددة، أو بنية تحتية للسكك الحديدية، أو تركيب مقوم عالي التيار.

لماذا تظل المحولات قرارًا حاسمًا على مستوى النظام

تُنقل الطاقة عند جهد عالٍ لأن نقل الكمية نفسها من الطاقة عند جهد أعلى يقلل عمومًا التيار وفواقد الخط المرتبطة به. وقبل أن تصل الكهرباء إلى المعدات الصناعية أو المباني التجارية أو أنظمة النقل أو الأحمال السكنية، يجب خفض الجهد إلى مستويات قابلة للاستخدام. وتُتيح محولات القدرة الكهربائية هذه العملية من خلال الحث الكهرومغناطيسي، حيث تنقل الطاقة بين الملفات دون اتصال موصل مباشر بينها.

لم تتغير هذه الوظيفة الأساسية، لكن الظروف المحيطة بها تغيرت. فأصبحت الأحمال الآن أكثر تقلبًا وإلكترونية وحساسية. ويمكن أن يؤدي التوليد المتجدد إلى تدفقات قدرة وظروف جهد متغيرة. وتستخدم المنشآت الصناعية بشكل متزايد مغيرات التردد، والأفران، وأنظمة التحليل الكهربائي، والشواحن، وغيرها من أحمال إلكترونيات القدرة التي تولد التوافقيات. في هذه البيئات، قد يؤدي اختيار المعدات بناءً على القيمة الاسمية بالكيلو فولت أمبير والجهد الابتدائي فقط إلى تركيب يعمل في اليوم الأول، لكنه يعمل بدرجة حرارة أعلى، أو يفصل بصورة أكثر تكرارًا، أو يتقادم أسرع من المتوقع.

لذلك ينبغي التعامل مع المحول باعتباره جزءًا من نظام قدرة، لا كشراء مستقل. ويجب أن يتوافق تصميمه مع مصدر التغذية في المنبع، والأحمال في المصب، ونظام الحماية، وترتيب التأريض، ودورة التشغيل المتوقعة، والظروف المادية للموقع.

التصنيفات التي تستحق الاهتمام

لوحة البيانات هي نقطة البداية وليست الإجابة الكاملة. يجب قراءة عدة تصنيفات معًا لأن كلًا منها يصف حدًا تشغيليًا مختلفًا أو سلوكًا مختلفًا للنظام.

كثيرًا ما يتم تبسيط السعة بشكل مفرط. فالمحول بقدرة 1,000 kVA ليس بالضرورة الخيار المناسب لحمل محسوب عند 1,000 kVA. فقد يكون الحمل مستمرًا أو موسميًا أو متقطعًا أو غير خطي أو معرضًا لذروات بدء تشغيل المحركات. وقد يكون الموقع حارًا أو سيئ التهوية أو على ارتفاع أو معرضًا لكسب حراري شمسي. تؤثر هذه العوامل في درجة حرارة الملفات وتقادم العزل. تحدد المواصفات السليمة ملف الحمل الفعلي قبل اختيار هامش السعة؛ إذ إن زيادة الحجم بصورة عمياء قد ترفع التكلفة الرأسمالية وفواقد اللاحمل والبصمة المكانية دون معالجة المشكلة الأساسية.

تتطلب نسبة الجهد أيضًا أكثر من تطابق اسمي. فالمنشأة التي تُغذى عند 10 kV، على سبيل المثال، قد تتعرض لتغيرات تشغيلية عادية، في حين قد تتطلب العملية في المصب جهدًا مضبوطًا بإحكام. ويمكن لمغيرات النقرات، سواء خارج الدائرة أو تحت الحمل بحسب التطبيق، أن تساعد في الحفاظ على جهد ثانوي مقبول. وينبغي تحديد نطاق التنظيم المطلوب إلى جانب خصائص تغذية المرافق، بدلًا من إضافته كفكرة لاحقة.

ما الذي يوجد داخل محول القدرة

ترتبط معظم قرارات أداء المحول وموثوقيته بعدد محدود من العناصر المادية. يوفر القلب المغناطيسي مسارًا منخفض الفقد للفيض المغناطيسي. وعادةً ما يُجمع من صفائح فولاذ كهربائي مُرققة للحد من فواقد التيار الدوامي. وتشكل الملفات، المصنوعة عمومًا من موصلات نحاسية أو ألمنيوم وفقًا للتصميم والتطبيق، الدوائر الكهربائية الأولية والثانوية.

يفصل العزل بين لفات الملفات وأقسامها والأجزاء الحية والهياكل المؤرضة. وفي المعدات المملوءة بالسائل، يمكن لزيت العزل أن يوفر كلًا من القوة العازلة ونقل الحرارة. كما يدعم الخزان والمشعات وترتيب خزان التمدد عند استخدامه والعوازل الطرفية وأجهزة تخفيف الضغط ومؤشرات مستوى الزيت ومعدات مراقبة الحرارة التشغيل الآمن. تستخدم الوحدات الجافة الهواء أو الراتنج أو أنظمة العزل الصلب بدلًا من سائل العزل، ما يغير اعتبارات تركيبها وصيانتها.

يركز المشترون غالبًا على الملحقات الظاهرة، لكنهم يغفلون العلاقة بين تصميم القلب والملف، وفئة العزل، وأداء الفواقد، والقدرة الحرارية. قد تبدو الأبعاد الخارجية للمحول متشابهة بين الموردين، بينما تختلف أحجام الموصلات الداخلية وقنوات التبريد وهوامش العزل وترتيبات التثبيت وانضباط الاختبارات اختلافًا جوهريًا. وفي الخدمة الحرجة، ينبغي أن تتجاوز المقارنة الفنية العنوان الرئيسي لعرض الأسعار.

الفواقد ليست مجرد مؤشر للكفاءة

تنقسم فواقد المحولات عادةً إلى فواقد اللاحمل وفواقد الحمل. تحدث فواقد اللاحمل كلما كان المحول مُغذى، حتى مع وجود حمل ثانوي ضئيل أو منعدم. وتزداد فواقد الحمل مع التيار، وتشمل مقاومة الملفات والفواقد الشاردة الإضافية. وتعتمد الأهمية النسبية لكل منها على ساعات التشغيل وملف التحميل.

بالنسبة لأصل توزيع يعمل باستمرار، يمكن أن تكون فواقد اللاحمل ذات أهمية تجارية على مدى عمره التشغيلي. أما بالنسبة لوحدة صناعية محملة بشدة، فقد تستحق فواقد الحمل وارتفاع درجة الحرارة اهتمامًا أكبر. ولذلك، قد لا يمثل أدنى سعر شراء أقل تكلفة إجمالية. يجب أن تستخدم المقارنة الصحيحة لدورة الحياة تكلفة الطاقة المتوقعة للمشروع وساعات التشغيل السنوية ومنحنى التحميل وبيانات الفواقد المقدمة بصورة معقولة. وعندما تكون هذه المدخلات غير مؤكدة، ينبغي التعامل مع تقدير الوفورات على أنه تقديري لا أن يُعرض كنتيجة مضمونة.

التطبيقات المختلفة تفرض متطلبات مختلفة للمحولات

يتم اختيار محولات المرافق والتوزيع عمومًا بناءً على جهد الشبكة وكثافة الأحمال ومستوى القصر ومتطلبات تنظيم الجهد والتعرض الخارجي وقابلية الصيانة. ويجب أن تستوعب المحولات الصناعية أيضًا طبيعة حمل المنشأة. فالمحول الذي يخدم مجموعة ثابتة من المحركات التقليدية يواجه خدمة مختلفة عن محول يغذي مصنع درفلة أو فرن قوس كهربائي أو مركز بيانات أو نظام قيادة كبير أو خط إنتاج بطاريات.

تضيف مشاريع الطاقة المتجددة طبقة أخرى من التقييم. فقد تتطلب منشآت الرياح والطاقة الشمسية محولات لنظام التجميع تتعرض لتغيرات في التوليد وارتفاع الجهد والمواقع النائية وقيود النقل الصعبة. والمحول ليس سوى جزء من التصميم الكهربائي للمشروع، لكن ممانعته ومجموعة المتجهات وترتيب النقرات وتنسيق العزل واستراتيجية المراقبة يمكن أن تؤثر في شبكة التجميع بأكملها.

غالبًا ما تشمل السكك الحديدية والتعدين والمعالجة الكيميائية والطلاء الكهربائي وعلم الفلزات عمليات تغذى بالمقومات. وقد تفرض هذه الأحمال تيارًا عاليًا أو محتوى توافقيًا أو تغيرات سريعة في الحمل أو حاجة إلى فصل كهربائي بين مصدر التغذية ومعدات العملية. في مثل هذه الحالات، قد لا يكون محول التوزيع للأغراض العامة كافيًا. ويمكن النظر في محول خاص للعزل والمقوم مصمم لغرض محدد عند الحاجة إلى معالجة العزل وتحويل الجهد والتغذية المستقرة لأنظمة المقومات الصناعية معًا. ومع ذلك، تعتمد ملاءمته على الطيف التوافقي الفعلي وتكوين النبضات المطلوب ودورة التشغيل وظروف التبريد وتصميم الحماية.

هذا مجال لا تكون فيه «السعة الأعلى» بديلًا تلقائيًا عن التصميم الصحيح. فالتيارات التوافقية تزيد الفواقد في الملفات والأجزاء الإنشائية، بينما قد تخلق خدمة المقوم إجهادات كهربائية وحرارية لا يمثلها حساب بسيط لحمل جيبي متوازن. وينبغي تزويد المورد بطوبولوجيا المقوم وشكل موجة التيار المتوقع عند توفره ودورة التشغيل ومتطلبات التحميل الزائد وظروف النظام في المنبع.

المملوء بالزيت مقابل النوع الجاف: القرار يعتمد على السياق

تُستخدم المحولات المملوءة بالزيت على نطاق واسع في تطبيقات المرافق والصناعة لأن العزل والتبريد بالسائل يمكن أن يدعما تصنيفات عالية ضمن تصاميم مدمجة. وقد تكون مناسبة للمحطات الفرعية الخارجية والسعات الأكبر والتطبيقات التي تتوافر فيها ممارسات راسخة لمراقبة الزيت وصيانته. غير أن استخدامها يتطلب الاهتمام بالحماية من الحرائق واحتواء الانسكابات واللوائح البيئية وإمكانية الوصول للفحص أو اختبار الزيت.

غالبًا ما تُختار المحولات الجافة للمواقع الداخلية التي تكون فيها اعتبارات احتواء السوائل أو مخاطر الحريق مهمة، مثل المباني التجارية وبعض المرافق العامة وبعض المساحات الصناعية. ويمكن أن تقلل المخاوف المرتبطة بسائل العزل، لكنها ليست خالية من الصيانة وليست الخيار الأفضل في جميع الحالات. فلا تزال التهوية وتراكم الغبار والرطوبة والدورات الحرارية والأداء الصوتي بحاجة إلى تقييم. وفي المناطق الصناعية القاسية، يمكن أن يؤثر التلوث وتقييد تدفق الهواء تأثيرًا جوهريًا في العمر التشغيلي.

يتبع الاختيار الصحيح تقييم مخاطر التركيب. فاستراتيجية الحريق في الموقع والمساحة المتاحة والظروف المحيطة ومتطلبات السعة وقدرات الصيانة واللوائح المحلية كلها عوامل مهمة. ولا ينبغي اختيار وحدة من النوع الجاف لمجرد وصفها بأنها أكثر أمانًا، كما لا ينبغي استبعاد وحدة مملوءة بالزيت دون النظر في الضوابط الهندسية المتاحة في الموقع.

أسئلة تحسن مواصفات الشراء

يوفر طلب عرض أسعار قوي للمصنعين سياقًا كافيًا عن النظام لتصميم المعدات وتسعيرها بمسؤولية. كما يجعل العروض الفنية أكثر قابلية للمقارنة. وينبغي للمشتري، كحد أدنى، توضيح ما يلي:

• الجهد الابتدائي والثانوي، وتردد النظام، وترتيب الأطوار، وطريقة تأريض المحايد.
• السعة المطلوبة، وملف الحمل الفعلي، وتوقعات التوسع المستقبلي، وخدمة التحميل الزائد المسموح بها.
• ما إذا كان الحمل يشمل مغيرات السرعة أو الأفران أو المقومات أو الشواحن أو أنظمة UPS أو غيرها من المعدات غير الخطية.
• مجموعة المتجهات المطلوبة، ونطاق الممانعة، وتكوين النقرات، ومتطلبات التشغيل على التوازي.
• موقع التركيب، والاستخدام الداخلي أو الخارجي، والارتفاع، وأدنى وأقصى درجة حرارة محيطة، والرطوبة، والغبار، والجو المسبب للتآكل، والتعرض الزلزالي، والتهوية المتاحة.
• طريقة التبريد المفضلة، ومتطلبات الغلاف أو الخزان، وترتيب دخول الكابلات، وقيود المساحة أو النقل.
• معايير المشروع المعمول بها، ومتطلبات المرافق، وتوقعات الفحص، واختبارات القبول في المصنع، واحتياجات الوثائق.

تُعد IEC 60076 عائلة معايير يُرجع إليها على نطاق واسع لمحولات القدرة، لكن ذكر المعيار وحده لا يكمل المواصفات. ينبغي تأكيد الأجزاء ذات الصلة ومتطلبات الاختبار التعاقدية ولوائح الموقع وأي شروط فنية خاصة بالعميل للمشروع. كما يجب التحقق من ادعاءات الشهادات والامتثال مقابل الوثائق المقدمة والولاية القضائية التي سيعمل فيها المحول.

تعتمد الموثوقية على التشغيل بعد التسليم

تتمتع المحولات بأعمار خدمة طويلة عندما تُحترم حدودها الحرارية والكهربائية والبيئية. ولا تنتج العديد من الأعطال عن حدث درامي واحد، بل تتطور نتيجة دخول الرطوبة أو التشغيل تحت حمل زائد أو التهوية غير الكافية أو الوصلات المرتخية أو العزل الملوث أو عيوب نظام التبريد أو إجهادات الأعطال المتكررة أو الأحمال التوافقية غير المكتشفة.

يُعد التشغيل الأولي نقطة تحكم مهمة بشكل خاص. وينبغي للفرق التحقق من لوحة البيانات مقابل التصميم المعتمد، وتأكيد مجموعة المتجهات وعلاقة الأطوار، وفحص التأريض والتوصيلات الطرفية، واختبار العزل حسب المطلوب، وتأكيد إعدادات الحماية، وضمان عمل أجهزة التبريد والمراقبة بصورة صحيحة. وبالنسبة للوحدات المملوءة بالزيت، يمكن أن تجعل السجلات المرجعية لحالة الزيت والاختبارات الكهربائية الرئيسية تقييم الحالة لاحقًا أكثر جدوى.

تزداد قيمة الصيانة القائمة على الحالة مع ارتفاع أهمية الأصل. وقد تشمل الطرق المعتادة الفحص البصري، وتتبع درجات الحرارة، والتصوير الحراري، وتحليل الزيت عند الاقتضاء، وتحليل الغازات الذائبة للمعدات المناسبة المملوءة بالسائل، واختبار العزل، ومراجعة بيانات التحميل. ولا يوفر أي اختبار منفرد تشخيصًا كاملًا. بل ينبغي تفسير الاتجاهات وسجل التشغيل والبنية المعروفة للمحول معًا.

طريقة عملية لتقييم الخطوة التالية

للبحث في المراحل المبكرة، ابدأ بتحديد الدور الكهربائي: رفع جهد الشبكة، أو خفض جهد التوزيع، أو العزل، أو تغذية العمليات، أو تجميع الطاقة المتجددة، أو خدمة المقوم. ثم حدد بيئة التشغيل وسلوك الحمل قبل تضييق نطاق التصميم. يمنع هذا الترتيب خطأً شائعًا: اختيار فئة محولات مألوفة أولًا ثم محاولة فرضها على خدمة لم تُصمم للتعامل معها.

تقوم المناقشة الأكثر فائدة مع المورد على بيانات النظام، وليس فقط على سعر مستهدف وقيمة kVA. فعندما تتمكن الفرق الفنية من مقارنة قيم الفواقد وحدود ارتفاع الحرارة والممانعة ومادة الملفات وتصميم التبريد ونطاق الاختبارات وقيود التسليم ودعم الخدمة على الأساس نفسه، يصبح القرار أكثر قابلية للتبرير. وفي قطاع المحولات، نادرًا ما يكون توصيل القدرة الموثوق نتيجة لمواصفة رئيسية واحدة. بل يأتي من مواءمة المعدات مع الشبكة والحمل والظروف التي ستواجهها لسنوات بعد التركيب.
