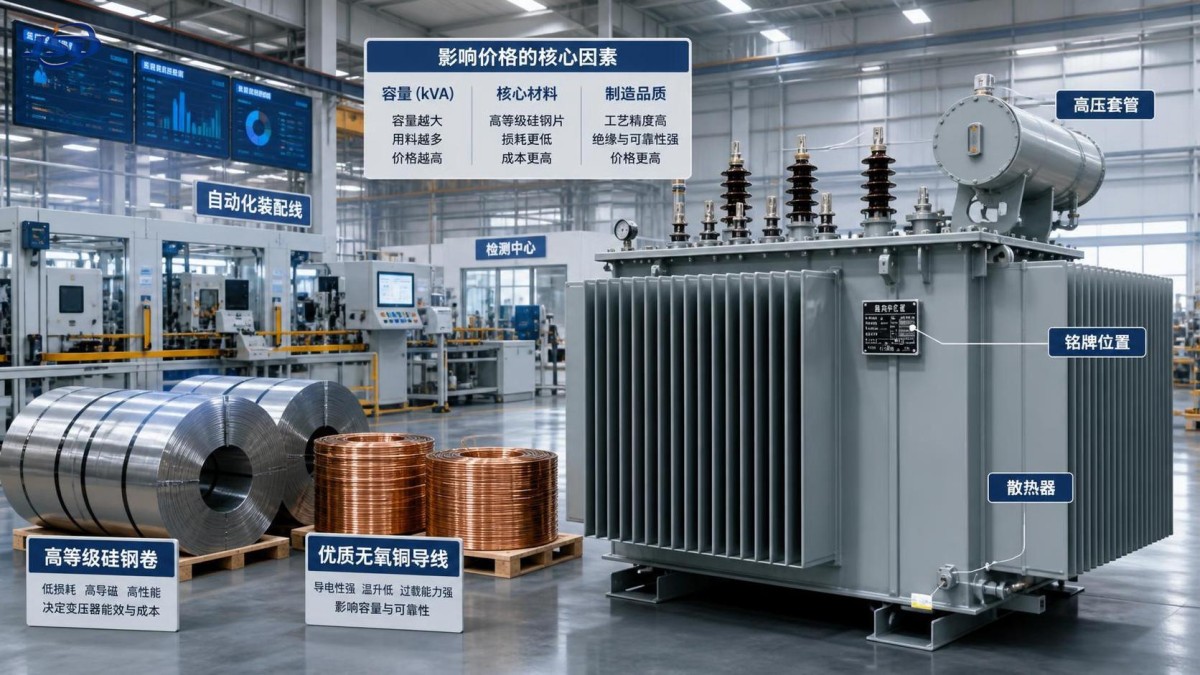

O que determina o preço de um transformador de distribuição de energia?

Para uma equipe de compras, o preço de um transformador de distribuição raramente é um simples cálculo de “custo por kVA”. A capacidade nominal é importante, mas é apenas uma parte de uma equação técnica e comercial mais ampla. Dois transformadores com a mesma potência nominal podem diferir substancialmente no preço cotado porque são projetados para diferentes sistemas de tensão, ambientes operacionais, requisitos de perdas, restrições de instalação, normas e expectativas de vida útil.

Portanto, a questão prática não é “Qual cotação é a menor?”, mas sim “Qual cotação oferece o desempenho elétrico, a conformidade, a confiabilidade e o valor ao longo do ciclo de vida exigidos para este projeto?”. Essa distinção é mais importante em projetos nos quais a substituição do transformador é cara, interrupções não planejadas representam risco de produção ou as perdas de energia se acumularão durante muitos anos.

Compreender os principais fatores de preço ajuda os compradores a comparar fornecedores em condições equivalentes, identificar cotações que omitem requisitos críticos e evitar pagar por especificações que não geram valor real na aplicação pretendida.

A capacidade define o ponto de partida, não o preço final

A capacidade do transformador, normalmente expressa em kVA ou MVA, é o fator de precificação mais visível. Uma unidade maior geralmente exige mais aço para núcleo, material condutor, isolamento, aço estrutural e tempo de fabricação. Entretanto, a capacidade não aumenta em uma relação perfeitamente linear com o preço. A utilização de materiais, o projeto de refrigeração, a disposição dos enrolamentos, os limites de transporte e os lotes de produção da fábrica afetam o valor final.

Por exemplo, um transformador de 1.000 kVA não custará necessariamente exatamente o dobro de uma unidade de 500 kVA. Alguns elementos de custo fixo, incluindo ensaios, documentação, interfaces de proteção, invólucros e acessórios, podem ser semelhantes em ambos os tamanhos. Ao mesmo tempo, unidades de maior potência podem exigir um sistema de refrigeração mais robusto, buchas maiores, maior capacidade de suportar curto-circuitos ou providências especiais de transporte.

Os compradores também devem verificar se a capacidade é declarada para as condições reais de operação. Temperatura ambiente, altitude, ventilação, carga harmônica e perfil de carga podem exigir desclassificação. Um transformador de menor preço que só atinge sua potência de placa em condições favoráveis pode ser menos econômico do que uma unidade maior corretamente especificada.

A classe de tensão e o nível de isolamento são importantes multiplicadores de custo

As tensões nominais primária e secundária influenciam muito mais do que a configuração dos terminais. Classes de tensão mais altas exigem maiores distâncias elétricas, coordenação de isolamento mais robusta, buchas ou terminações de cabos adequadamente classificadas e ensaios dielétricos mais exigentes. O nível requerido de suportabilidade a impulso atmosférico e o nível de suportabilidade à frequência industrial também podem afetar materialmente o projeto de isolamento.

Um transformador destinado a uma rede de distribuição padrão de 10 kV ou 11 kV tem uma base de projeto diferente daquela de uma unidade especificada para um sistema de tensão mais elevada ou para uma rede com condições severas de surtos. Os documentos de aquisição devem declarar claramente:

• Valores nominais de alta e baixa tensão;
• Frequência do sistema;
• Configuração do neutro e método de aterramento;
• Faixa de derivações requerida e tipo de comutador de derivações;
• Nível de isolamento e requisitos de ensaio aplicáveis;
• Exposição esperada a sobretensões, quando relevante.

Requisitos ambíguos de tensão e isolamento criam um dos problemas mais comuns nas cotações: fornecedores podem precificar produtos tecnicamente diferentes sob a mesma descrição ampla. Uma comparação baseada somente na capacidade e na tensão nominal pode ocultar diferenças relevantes nas margens dielétricas e na adequação do equipamento.

O material do núcleo afeta tanto o preço de compra quanto o custo operacional

O núcleo do transformador é um dos componentes mais importantes em termos de custo e desempenho. Seu projeto determina uma parte significativa da perda em vazio, que ocorre sempre que o transformador está energizado, mesmo quando a carga a jusante é baixa. Como os transformadores de distribuição normalmente permanecem energizados por longos períodos, a perda em vazio merece atenção especial na avaliação do ciclo de vida.

As classes de material do núcleo, a espessura das lâminas, a densidade de fluxo, a construção das juntas e a precisão de fabricação afetam as perdas e o custo. Um projeto otimizado para baixa perda em vazio pode exigir aço elétrico de maior qualidade, mais material ou uma seção de núcleo maior. Isso pode aumentar o preço inicial, mas pode reduzir o desperdício de energia durante a vida útil do transformador.

As equipes de compras não devem aceitar alegações genéricas como “transformador com economia de energia” sem solicitar valores de perdas garantidos e o método de ensaio utilizado para verificá-los. A comparação relevante geralmente consiste nas perdas declaradas em vazio e em carga na temperatura de operação especificada, juntamente com o fator de carga esperado do projeto e o custo local de energia.

Uma avaliação prática pode utilizar uma abordagem de custo total de propriedade. O cálculo exato varia conforme a concessionária, o operador industrial ou o proprietário do projeto, mas o princípio é consistente: atribuir um valor econômico às perdas garantidas ao longo do período operacional esperado e, em seguida, adicionar esse valor ao preço de compra. Em muitas instalações operadas continuamente, a menor cotação inicial não é a opção de menor custo após considerar as perdas.

A escolha do condutor dos enrolamentos e a especificação de perdas devem ser analisadas em conjunto

Os enrolamentos de cobre e alumínio são frequentemente discutidos como se uma opção fosse automaticamente superior à outra. Na prática, a escolha correta depende do projeto aprovado, do método de conexão, do espaço físico, do nível de corrente, dos requisitos térmicos e das normas operacionais locais. O cobre geralmente possui maior condutividade e pode permitir uma disposição compacta dos enrolamentos, enquanto o alumínio pode oferecer menor custo de material e continua amplamente utilizado em projetos de transformadores devidamente projetados.

O risco para a aquisição não é o material condutor em si. O risco é comparar duas ofertas sem confirmar se seus valores de perdas, limites de elevação de temperatura, desempenho em curto-circuito, arranjos de terminais e obrigações de garantia são equivalentes.

Uma oferta de baixo preço baseada em enrolamentos de alumínio pode ser apropriada para um projeto sensível a custos se atender a todos os critérios de desempenho exigidos. Por outro lado, o cobre pode ser justificado quando o espaço é restrito, o esforço mecânico é severo, o projeto de conexão o exige ou a norma técnica do proprietário o especifica. Nenhum dos dois deve ser tratado como um atalho para avaliar a qualidade.

Os compradores devem solicitar confirmação do material condutor, da elevação de temperatura dos enrolamentos, da impedância garantida, das tolerâncias de perdas e da capacidade de suportar curto-circuitos. Esses elementos afetam não apenas o preço, mas também o comportamento do sistema e o risco de manutenção futura.

Projetos a seco e imersos em óleo apresentam estruturas de custo diferentes

O sistema de refrigeração e isolamento do transformador é uma das razões mais claras pelas quais unidades com potências semelhantes podem ter preços muito diferentes. Transformadores imersos em óleo são normalmente selecionados para subestações externas, distribuição de concessionárias, pátios industriais e aplicações nas quais o tamanho compacto e as práticas de campo consolidadas são importantes. Seu preço pode incluir itens como radiadores, conservadores, dispositivos de alívio de pressão, indicadores de nível de óleo, tratamento de óleo e acessórios de proteção associados.

Transformadores a seco, incluindo projetos em resina moldada, são frequentemente considerados quando a segurança contra incêndio, a instalação interna, a redução de preocupações com vazamentos e opções limitadas de ventilação são requisitos centrais do projeto. Eles podem ter um preço inicial mais alto para uma potência equivalente, especialmente quando especificados com requisitos exigentes de isolamento, invólucro, ambiente ou baixo ruído. No entanto, a economia em nível de projeto pode favorecer o tipo seco quando reduz obras de proteção contra incêndio, requisitos de contenção ou a complexidade da instalação interna.

Para uma sala interna de distribuição de média tensão, uma solução como umTransformador de Distribuição Trifásico a Seco de Resina Moldada de 11kV pode ser avaliada não apenas em relação ao preço de compra de outro transformador, mas também aos custos combinados de separação contra incêndio, contenção de óleo, ventilação, obras civis e acesso para manutenção. A comparação correta é entre opções completas de instalação, e não apenas entre preços de placa dos equipamentos.

As condições ambientais devem ser declaradas antecipadamente. Poeira, névoa salina, umidade, condensação, gases corrosivos, vibração, exposição sísmica, risco de inundação e fluxo de ar restrito podem afetar o invólucro, a classe de isolamento, a disposição de refrigeração e, consequentemente, o preço.

Os requisitos de eficiência podem alterar significativamente a economia

Os limites de perdas são cada vez mais relevantes na aquisição de transformadores, especialmente para instalações com muitas horas de operação ou proprietários que gerenciam grandes parques instalados. Uma especificação com limites de perdas mais rigorosos pode exigir mais material ativo, aço de núcleo melhorado, condutores maiores ou um projeto térmico diferente. Isso pode aumentar o custo de fabricação do fornecedor, mas a economia de energia pode superar esse adicional ao longo do tempo.

Não existe uma regra universal de que o nível mais alto de eficiência seja sempre a melhor compra. O valor depende de como a unidade será operada. Um transformador que atende a um sistema de reserva levemente carregado apresenta um perfil de perdas diferente de outro que atende uma linha industrial continuamente carregada, uma instalação de dados, um complexo comercial, o sistema auxiliar de uma usina solar ou um alimentador de concessionária.

Antes da adjudicação, os compradores devem solicitar aos fornecedores perdas garantidas em vazio e em carga, e não apenas valores típicos. Também devem esclarecer se as perdas cotadas atendem à norma local exigida ou à especificação do projeto. Quando se aplicarem regulamentos, regras de concessionárias ou etiquetas de eficiência energética, a versão atual e a jurisdição devem ser verificadas, em vez de presumidas.

Impedância, comutação de derivações e capacidade de falta afetam o preço além do destaque da ficha técnica

A impedância do transformador é frequentemente tratada como um valor rotineiro de ficha técnica, mas possui implicações diretas para o sistema. Ela afeta a corrente de falta, a regulação de tensão, a operação em paralelo e a coordenação com equipamentos de manobra e proteção. Um requisito de impedância não padrão pode exigir alterações no projeto dos enrolamentos e influenciar tanto o custo quanto o prazo de entrega.

Os requisitos de comutação de derivações podem ter efeito semelhante. Um comutador de derivações sem carga é normalmente suficiente quando o ajuste de tensão é pouco frequente e interrupções planejadas são aceitáveis. Um comutador de derivações sob carga introduz maior complexidade mecânica e de controle, e seu custo deve ser avaliado juntamente com monitoramento, mecanismo de acionamento, requisitos de manutenção e frequência esperada de comutação.

Nas comparações de preço, confirme que todos os fornecedores cotaram a mesma faixa de derivações, os mesmos passos de derivação, grupo de ligação, tolerância de impedância e requisito de nível de falta. Uma cotação que parece econômica pode excluir requisitos caros, mas essenciais, necessários para a operação estável na rede de distribuição real.

Normas e ensaios não são apenas custos burocráticos

Os requisitos de conformidade influenciam a seleção de materiais, as margens de projeto, o escopo de ensaios, a documentação e a programação da fábrica. Dependendo da localização do projeto e dos requisitos do cliente, a estrutura aplicável pode incluir IEC, IEEE, ANSI, normas nacionais, especificações de concessionárias ou cronogramas técnicos específicos do projeto. O comprador deve declarar claramente os requisitos aplicáveis e evitar depender de uma afirmação genérica como “norma internacional”.

Os ensaios de rotina são normalmente esperados, mas ensaios especiais podem adicionar custo e prazo. Os exemplos podem incluir ensaio de impulso atmosférico, ensaio de descargas parciais, ensaio de elevação de temperatura, medição do nível sonoro, verificação da suportabilidade a curto-circuito por evidência de projeto, qualificação sísmica ou ensaios exigidos por uma norma específica do proprietário. Nem toda aplicação necessita de todos os ensaios, mas cada ensaio omitido deve ser uma decisão consciente de risco, e não uma lacuna despercebida na cotação.

A qualidade da documentação também é importante. Desenhos, certificados de ensaio, manuais, dados de placa, diagramas de terminais, garantias de perdas, registros de embalagem e registros de rastreabilidade dão suporte à inspeção, à instalação e à futura gestão de ativos. Em obras de rede e infraestrutura, documentação incompleta pode atrasar a aceitação mesmo quando o equipamento físico está pronto.

Acessórios, projeto do invólucro e interfaces são fontes frequentes de diferenças ocultas

Muitas disputas sobre cotações surgem porque o corpo do transformador foi comparado, mas o limite de fornecimento não. Os compradores devem verificar se o preço cotado inclui todos os acessórios e interfaces exigidos, tais como:

• Buchas de alta e baixa tensão, conectores plug-in ou caixas de cabos;
• Terminais de neutro e terminais de aterramento;
• Monitoramento de temperatura, alarmes, ventiladores e painéis de controle para unidades a seco;
• Dispositivos de proteção, indicadores, válvulas e acessórios relacionados ao óleo para unidades imersas em óleo;
• Invólucros internos ou externos com o grau de proteção contra ingresso exigido;
• Aquecedores anticondensação, aquecedores de espaço, caixas de marshalling e interfaces de alimentação auxiliar;
• Dispositivos de içamento, macacos, roletes, travas de transporte e ferragens de instalação.

Os limites de ruído merecem atenção especial em aplicações urbanas, comerciais, de saúde, educacionais e internas. Atender a um requisito de menor nível sonoro pode exigir mudanças de projeto, e não apenas um invólucro acústico adicionado após a fabricação. Da mesma forma, um invólucro adequado para uma sala elétrica interna limpa pode não ser adequado para um local costeiro úmido ou uma oficina industrial empoeirada.

A personalização agrega valor apenas quando atende a uma restrição operacional real

A engenharia personalizada pode ser necessária, mas também é uma fonte de custo evitável e prazos mais longos. Dimensões especiais, combinações incomuns de tensão, grupos vetoriais não padronizados, arranjos de secundário duplo, dimensões restritas de transporte, sistemas de pintura personalizados, layouts especiais de terminais ou pacotes de monitoramento específicos do projeto podem exigir trabalho de projeto e aquisição de componentes não padronizados.

A tarefa do comprador é separar a personalização essencial da variação orientada por preferências. Em geral, vale a pena pagar por um requisito quando ele protege a segurança, assegura a compatibilidade com a rede, se ajusta ao espaço de instalação, atende a uma norma obrigatória ou reduz um risco operacional mensurável. Ele merece revisão quando apenas reproduz uma especificação antiga sem referência ao projeto atual.

As configurações padronizadas geralmente oferecem vantagens além do preço de compra: entrega mais previsível, planejamento mais simples de peças sobressalentes, avaliação técnica mais fácil e menor incerteza no comissionamento. Quando a personalização for inevitável, ela deve ser definida antecipadamente. Alterações tardias na tensão, no nível de perdas, na classe do invólucro ou nas interfaces podem afetar a aquisição de materiais e a programação da fábrica.

As condições da cadeia de suprimentos e os termos de entrega influenciam a cotação

A precificação de transformadores é sensível à disponibilidade e ao custo de aço para núcleo, cobre, alumínio, resina, materiais isolantes, buchas, comutadores de derivações e componentes de controle. Frete, embalagem, exposição cambial e requisitos do destino também podem ter efeito relevante, especialmente em projetos de exportação ou unidades pesadas que exigem transporte especial.

Uma comparação comercial válida deve identificar a base da cotação: entrega na fábrica, termos de entrega no local, embalagem incluída, transporte interno, frete marítimo, seguro, responsabilidades aduaneiras, suporte de comissionamento e cobertura de garantia. Um preço ex-works mais baixo pode não permanecer mais baixo após a inclusão de logística, manuseio no local e custos de acessórios ausentes.

O prazo de entrega deve ser tratado como uma variável técnico-comercial, e não como uma nota de rodapé. Um fornecedor pode oferecer um prazo nominal curto enquanto depende de disponibilidade não confirmada de componentes. Pergunte quais materiais críticos já estão disponíveis, quais documentos de aprovação são necessários antes do início da produção, quanto tempo durarão os ensaios e a inspeção, e se a data de entrega é contratual ou indicativa.

Como comparar cotações sem recompensar escopo ausente

O método mais confiável é elaborar uma planilha de comparação técnica antes da negociação comercial. Compare a oferta de cada fornecedor com os mesmos valores exigidos: potência, tensão, grupo vetorial, impedância, perdas, nível de isolamento, método de refrigeração, elevação de temperatura, normas, ensaios, invólucro, acessórios, dimensões, peso, termos de entrega, garantia e exclusões.

Quando grandes diferenças de preço permanecerem após a normalização, os compradores devem pedir aos fornecedores que expliquem a base de projeto, em vez de solicitar imediatamente um desconto. A diferença pode refletir desempenho superior de perdas, isolamento mais robusto, um pacote de acessórios mais amplo ou simplesmente um mal-entendido sobre a especificação. Cada resultado exige uma resposta diferente.

O menor preço costuma ser um sinal para investigar, não uma decisão

Uma cotação baixa pode ser comercialmente sólida, especialmente quando um fornecedor possui produção padronizada, abastecimento eficiente ou logística local adequada. Contudo, ela deve desencadear uma análise disciplinada quando estiver materialmente abaixo de ofertas comparáveis. As questões essenciais são se todos os requisitos técnicos obrigatórios estão incluídos, se as perdas são garantidas, se as obrigações de ensaio são claras e se o fornecedor consegue documentar sua capacidade de fabricação e controle de qualidade.

Para um transformador de distribuição, a aquisição significa, em última análise, comprar um ativo elétrico de longa vida que ficará entre a fonte de energia e a operação que ele suporta. O preço inicial de compra é visível no pedido. O custo de perdas, interrupções, não conformidade, entrega atrasada e substituição difícil aparece posteriormente, muitas vezes em uma linha orçamentária diferente.

Portanto, boas decisões de aquisição começam com uma base técnica precisa, utilizam o custo do ciclo de vida quando as condições operacionais o justificam e tratam a comparação de cotações como um exercício de engenharia, bem como comercial. É assim que os compradores transformam o preço do transformador de um número único em uma decisão de projeto justificável.
