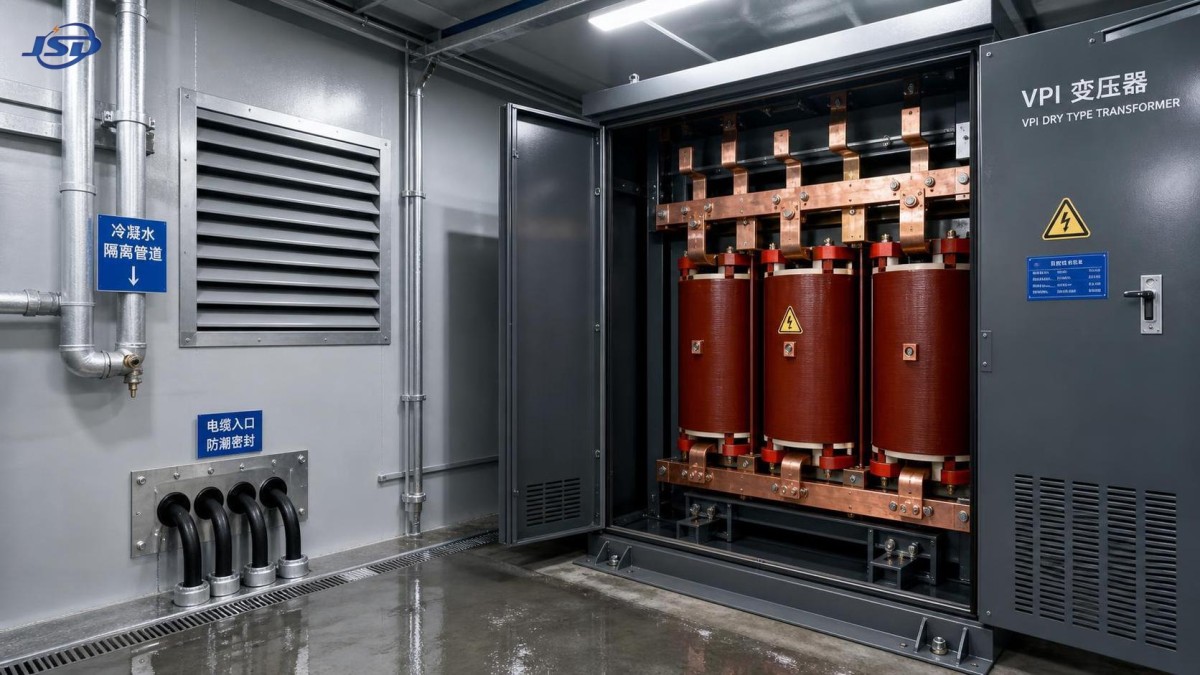

Como os transformadores a seco VPI resistem à umidade em instalações úmidas

Como os transformadores a seco VPI resistem à umidade em instalações húmidas

Em uma instalação industrial húmida, a umidade raramente é um problema isolado. Ela pode entrar em salas elétricas através do ar externo quente, da condensação em superfícies frias, de atividades de lavagem, ventilação deficiente, ar salino costeiro ou simplesmente das variações diárias de temperatura comuns em fábricas, túneis, portos, instalações de tratamento de água e instalações de energia renovável. Quando a umidade atinge o sistema de isolamento de um transformador, as consequências podem se desenvolver silenciosamente: a resistência de isolamento diminui, as peças metálicas começam a corroer, caminhos de rastreamento tornam-se mais fáceis de se formar e o risco de paradas não planejadas aumenta.

Umtransformador a seco VPI é projetado para lidar com essa realidade operacional. Sua proteção principal vem da impregnação sob vácuo e pressão (VPI), um processo de fabricação que conduz resina isolante profundamente para o sistema de isolamento dos enrolamentos. Em vez de deixar lacunas de ar vulneráveis entre o isolamento dos condutores, as bobinas e os materiais de suporte, o VPI cria uma estrutura mais integrada e selada, mais capaz de suportar ar húmido, poeira e contaminantes industriais.

Para profissionais de controle de qualidade e gestores de segurança, a questão importante não é simplesmente se um transformador a seco é “resistente à umidade”. A questão prática é como essa resistência é criada, como deve ser verificada e onde estão seus limites. Compreender esses detalhes contribui para uma melhor seleção de equipamentos, uma inspeção de recebimento mais significativa e decisões de manutenção mais seguras.

A umidade não precisa de contato direto com água para gerar riscos

Muitas falhas de transformadores associadas à umidade não começam com inundações ou entrada evidente de água. O ar húmido por si só pode se tornar um problema quando alcança uma superfície mais fria do transformador e condensa. Isso é especialmente comum quando uma instalação alterna entre condições de operação e espera, quando os sistemas HVAC são inconsistentes ou quando as salas elétricas estão localizadas próximas a áreas de processo com vapor, água de resfriamento, produtos químicos ou abertura frequente de portas.

Em sistemas de isolamento convencionais, pequenos vazios e interfaces podem reter umidade. Com o tempo, o vapor de água e os contaminantes podem reduzir a rigidez dielétrica e favorecer a atividade de descargas parciais. A poeira agrava a situação: quando absorve umidade, ela pode formar películas condutivas nas superfícies isolantes. Em ambientes corrosivos, como instalações costeiras ou estações de tratamento de águas residuais, sais e gases transportados pelo ar podem acelerar ainda mais a degradação de terminais, estruturas, fixadores e componentes de conexão.

A preocupação não se limita à falha elétrica imediata. A deterioração relacionada à umidade frequentemente aumenta a carga de manutenção a longo prazo. Um transformador pode permanecer energizado e aparentar normalidade enquanto a condição de seu isolamento se torna gradualmente menos estável. Essa natureza tardia é o motivo pelo qual o controle da umidade deve ser tratado tanto como uma questão de confiabilidade quanto de gestão de segurança.

O que a impregnação sob vácuo e pressão realmente faz

VPI é mais do que um revestimento superficial. Durante a produção, os enrolamentos do transformador são submetidos a um processo controlado de impregnação. Aplica-se vácuo para remover ar e umidade dos poros e espaços do sistema de isolamento. Em seguida, a resina isolante é introduzida sob pressão, favorecendo sua penetração em áreas que um simples revestimento por imersão talvez não alcance de forma eficaz. Os enrolamentos impregnados são curados para formar uma estrutura de isolamento durável.

O resultado é um conjunto de enrolamentos no qual condutores, materiais isolantes e resina trabalham de forma mais integrada. Isso contribui para a resistência à umidade de várias maneiras:

• Redução de vazios: Menos espaços abertos significam menos locais onde a umidade pode se acumular ou onde o esforço elétrico interno pode se concentrar.
• Maior estabilidade dielétrica: O sistema de isolamento suportado por resina mantém melhor sua função de isolamento elétrico quando as condições ambientais são húmidas ou contaminadas.
• Melhor integridade mecânica: A ligação proporcionada pelo VPI ajuda os enrolamentos a resistir a movimentos causados por forças eletromagnéticas, vibrações e repetidos ciclos de expansão e contração térmica.
• Menor exposição a contaminantes: Uma superfície selada e impregnada tem menor probabilidade de absorver poeira, umidade e contaminantes de processo transportados pelo ar do que um isolamento poroso não tratado.
• Transferência de calor mais uniforme: Interfaces preenchidas com resina podem proporcionar um caminho térmico mais uniforme através do conjunto de enrolamentos, ajudando a limitar pontos quentes localizados que podem acelerar o envelhecimento do isolamento.

É importante ser preciso neste ponto: o VPI não torna um transformador impermeável em todas as circunstâncias. Uma unidade a seco não deve ser exposta a água acumulada, jato direto de mangueira ou condições ambientais além da classificação de seu invólucro. Seu valor está em melhorar a resiliência do sistema de isolamento quando umidade, risco de condensação, poeira e contaminação industrial comum fazem parte da operação normal.

Por que o VPI importa mais do que a designação a seco

“Tipo seco” descreve um transformador que utiliza ar e isolamento sólido em vez de fluido dielétrico líquido. Isso é útil em locais onde a segurança contra incêndio, a instalação interna ou as preocupações ambientais tornam os transformadores com líquido menos desejáveis. No entanto, a construção a seco, por si só, não define o mesmo nível de durabilidade ambiental em todos os projetos.

Para instalações húmidas, o tratamento dos enrolamentos e a estratégia de invólucro merecem atenção especial. Transformadores a seco de enrolamento aberto podem ser adequados para salas elétricas limpas e climatizadas, mas necessitam de maior proteção ambiental onde a umidade e os contaminantes são persistentes. Um transformador a seco VPI oferece uma abordagem mais robusta de isolamento dos enrolamentos porque a resina é destinada a penetrar e consolidar o sistema de isolamento, e não apenas a cobrir superfícies expostas.

As equipes de qualidade também devem distinguir a construção VPI da construção em resina fundida. Transformadores de resina fundida utilizam enrolamentos encapsulados em moldes de resina, oferecendo forte resistência à exposição ambiental severa. As unidades VPI geralmente mantêm caminhos de resfriamento mais abertos e podem oferecer vantagens práticas quando ventilação, peso, acesso para manutenção e custo são importantes. A escolha apropriada depende das condições reais do local, e não de uma simples classificação de uma tecnologia acima da outra.

Onde o ambiente inclui condensação intensa, vapores químicos, névoa salina ou exposição externa, a configuração completa do transformador deve ser analisada: processo dos enrolamentos, classe térmica do isolamento, tipo de invólucro, disposição da ventilação, proteção dos terminais, acabamentos resistentes à corrosão e local de instalação são todos relevantes.

Verificação da resistência à umidade durante a especificação e a inspeção

Uma boa especificação transforma um requisito amplo, como “adequado para áreas húmidas”, em expectativas técnicas verificáveis. Os gestores de segurança devem evitar depender apenas das descrições dos produtos. Em vez disso, devem solicitar aos fornecedores que esclareçam o sistema de isolamento, o método de fabricação, as premissas ambientais, o invólucro recomendado e os requisitos de manutenção.

Durante a aquisição ou a análise de aceitação na fábrica, as seguintes perguntas são úteis:

• O transformador é produzido utilizando um processo documentado de impregnação sob vácuo e pressão?
• Qual sistema de resina é utilizado e ele é compatível com a temperatura ambiente e as condições de contaminação esperadas?
• Qual classe de isolamento e projeto de elevação de temperatura se aplicam à unidade?
• Qual classificação de invólucro é recomendada para a área de instalação pretendida?
• Os terminais, as estruturas e os componentes metálicos são protegidos contra corrosão de forma adequada ao ambiente da instalação?
• Quais testes elétricos de rotina são realizados antes do envio, como resistência de isolamento, resistência dos enrolamentos, relação de transformação, polaridade e testes dielétricos?
• Existem instruções especiais de armazenamento se o transformador permanecer no local antes do comissionamento?

As respostas devem ser registradas juntamente com a avaliação de riscos do local. Um transformador tecnicamente adequado ainda pode apresentar desempenho inferior se for instalado em um invólucro com fluxo de ar bloqueado, colocado sob tubulações com vazamentos ou energizado após meses de armazenamento em condições húmidas sem inspeção.

Para projetos de distribuição de média tensão, a classe de tensão também afeta o nível de análise de engenharia necessário. UmTransformador de Distribuição de 13.8kV corretamente configurado pode ser considerado para redes industriais em que desempenho confiável do isolamento, pontos de inspeção acessíveis e proteção coordenada são essenciais. A seleção deve sempre corresponder ao projeto do sistema, ao nível de curto-circuito, ao ambiente de instalação e aos requisitos elétricos locais aplicáveis.

Normas ambientais e classificações práticas a analisar

As normas não eliminam a necessidade de avaliação do local, mas fornecem uma linguagem comum para avaliar o desempenho do transformador. Dependendo do mercado e dos requisitos do projeto, transformadores a seco podem ser avaliados segundo os referenciais IEC ou IEEE/ANSI. Os documentos relevantes podem abordar testes dielétricos, elevação de temperatura, sistemas de isolamento, construção, capacidade de suportar curto-circuitos e classificações ambientais.

Ao analisar a documentação, considere mais do que uma única referência normativa. Confirme o que foi realmente testado e qual condição ambiental a designação pretende abranger. As classificações de invólucro, por exemplo, estão relacionadas à proteção contra a entrada de objetos sólidos e água sob condições definidas; elas não garantem automaticamente resistência a todos os ambientes químicos, salinos ou de lavagem sob alta pressão.

Para instalações húmidas, uma análise coordenada normalmente inclui:

O invólucro faz parte da estratégia de controle da umidade

Um dos erros mais comuns é tratar o processo VPI como substituto de um projeto de instalação adequado. Não é. Um transformador pode ter enrolamentos altamente resilientes e ainda sofrer corrosão, ventilação bloqueada ou contaminação dos terminais se o invólucro ao redor não for adequado para a instalação.

Em uma sala interna relativamente limpa, com umidade ocasional, um invólucro ventilado pode ser suficiente se a sala tiver boa drenagem e as variações de temperatura forem controladas. Em uma zona de produção com poeira, pode ser necessário um invólucro de maior proteção, mas os projetistas devem considerar a dissipação de calor. Em ambientes costeiros, de mineração, de papel e celulose, de tratamento de águas residuais ou de processamento químico, a análise deve incluir a exposição a atmosferas corrosivas além da umidade.

Drenagem, altura de montagem, vedação das entradas de cabos, sistemas de aquecedor anticondensação quando aplicáveis e ventilação da sala influenciam o resultado final. A abordagem mais segura é avaliar o transformador como parte do sistema de instalação, e não como um componente isolado.

Sinais de manutenção que não devem ser ignorados

A construção VPI reduz a vulnerabilidade, mas não elimina a necessidade de inspeção. Um plano de manutenção prático deve incluir verificações visuais quanto ao acúmulo de poeira, manchas de água, corrosão, juntas danificadas, descoloração próxima aos terminais e evidências de rastreamento. A inspeção termográfica pode ajudar a revelar conexões soltas ou em superaquecimento antes que os danos se tornem graves.

Durante paradas programadas, os testes de resistência de isolamento e outras avaliações de condição devem ser interpretados em relação ao histórico do equipamento e às orientações do fabricante. Uma medição isolada é menos significativa do que uma tendência. Um padrão de queda, especialmente após uma estação chuvosa ou uma mudança nas operações da instalação, merece investigação.

A equipe de segurança também deve assegurar que as práticas de limpeza sejam compatíveis com o projeto do equipamento. O uso de ar comprimido sem controle pode redistribuir poeira condutiva, enquanto métodos de limpeza úmida podem introduzir justamente a umidade à qual o sistema de isolamento deve resistir. Os procedimentos de bloqueio/etiquetagem, o tempo de descarga, as restrições de acesso e os requisitos para pessoas qualificadas continuam essenciais sempre que os compartimentos do transformador forem abertos.

Uma decisão de confiabilidade mais sólida começa antes da energização

Um transformador a seco VPI oferece proteção significativa para instalações onde a umidade é inevitável, mas a distribuição confiável de energia não pode ser comprometida. A impregnação sob vácuo e pressão fortalece o sistema de isolamento dos enrolamentos ao reduzir os caminhos de entrada de umidade, reforçar a estabilidade mecânica e limitar a absorção de contaminantes. Esses benefícios são especialmente valiosos em ambientes industriais onde o tempo de inatividade afeta simultaneamente a produção, a segurança e os orçamentos de manutenção.

Ainda assim, a resistência à umidade não é uma única característica do produto. Ela é o resultado de um projeto de transformador adequado, controle de fabricação documentado, seleção correta do invólucro, instalação disciplinada e monitoramento contínuo das condições. A Jinshida Electric Power Technology Co., Ltd. aplica essa visão mais ampla aos equipamentos de transmissão e distribuição de energia, combinando suporte de engenharia, processos de fabricação controlados e serviço focado na qualidade para aplicações industriais, de infraestrutura, de redes elétricas e de novas energias.

Para equipes de qualidade e segurança, o critério de decisão mais útil é simples: selecione equipamentos cujo sistema de isolamento seja adequado ao ambiente real, verifique as evidências por trás de suas declarações ambientais e mantenha a instalação de modo que a umidade nunca se torne um caminho invisível para riscos elétricos.
