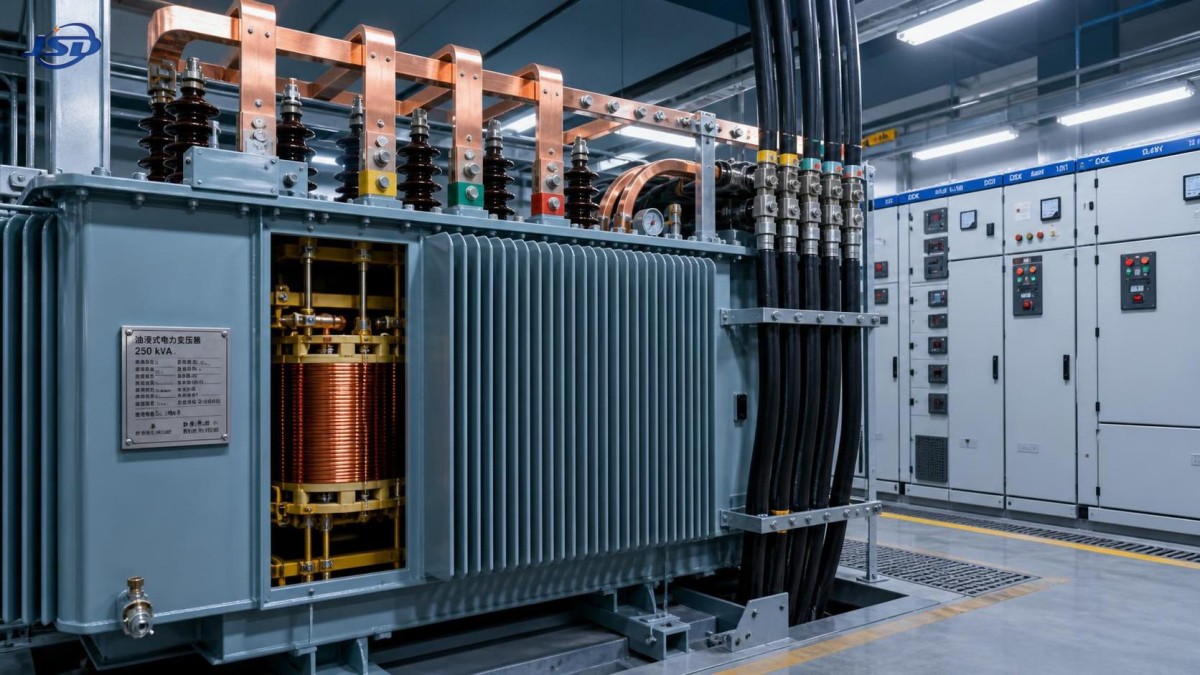

Seleção de um transformador de 250 kVA para a carga de pico de edifícios comerciais

Um edifício comercial pode parecer ter dimensões adequadas no papel e ainda assim gerar uma decisão difícil sobre o transformador. O problema geralmente surge quando o quadro elétrico está quase concluído: elevadores, unidades HVAC, equipamentos de cozinha, iluminação, bombas, cargas dos inquilinos e cargas de TI entram todos no cálculo de demanda, e um transformador de 250 kVA parece ser a escolha óbvia. Então alguém pergunta se esse valor representa a demanda normal, o verdadeiro pico coincidente ou uma margem de capacidade que já foi utilizada em outra parte do cálculo.

Isso é importante porque um transformador que opere muito próximo de seu limite sustentado pode funcionar a uma temperatura mais elevada, deixar pouca margem para uma nova carga de inquilino e dificultar o diagnóstico de reclamações sobre queda de tensão. Selecionar uma unidade excessivamente grande também não é automaticamente mais seguro. Isso pode aumentar o custo inicial, exigir mais espaço e acrescentar perdas de energia em vazio que ocorrem sempre que o transformador está energizado. A tarefa prática é escolher a capacidade com base no comportamento real da carga do edifício, e não em um único número atraente em uma planilha.

Comece pelo perfil de carga, não pelo total da carga instalada

A carga instalada é a soma de todas as potências nominais de placa. Ela é útil para garantir que nada tenha sido omitido, mas raramente é o valor correto para a capacidade do transformador. Em um edifício comercial, algumas cargas operam em ciclos, algumas funcionam somente durante o horário comercial e outras apresentam picos previsíveis, porém breves. Um inquilino de restaurante pode gerar um padrão de demanda noturna diferente do de um andar de escritórios. Um edifício com equipamentos de água gelada pode atingir o pico em períodos de clima quente, enquanto uma unidade de varejo pode atingir o pico quando a iluminação, os equipamentos de exposição e o ar-condicionado operam simultaneamente.

O valor mais útil é a demanda máxima no secundário do transformador, baseada em simultaneidade realista. Analise o quadro de cargas por categoria e determine quando cada grupo provavelmente estará em operação. Instalações existentes podem dispor de dados de medidores intervalares; obras novas geralmente exigem um cálculo utilizando regras de projeto aplicáveis, informações sobre o regime de serviço dos equipamentos e premissas de diversidade aprovadas pelo projetista elétrico. Não aplique simplesmente um único fator amplo de diversidade a todo o edifício. Grandes cargas mecânicas, cargas de segurança à vida, cargas dos inquilinos e reservas para o futuro frequentemente exigem tratamento separado.

Para um sistema de baixa tensão trifásico de 400 V, a corrente do transformador pode ser estimada como:

Corrente de plena carga = kVA × 1.000 ÷ (√3 × tensão de linha)

Uma unidade de 250 kVA a 400 V fornece aproximadamente 361 A de corrente secundária em plena carga. Isso é uma verificação cruzada útil em relação ao disjuntor geral de baixa tensão, à capacidade do barramento, à disposição dos alimentadores e à demanda calculada. Por si só, isso não comprova que 250 kVA seja adequado. A demanda também deve ser avaliada em termos de kW e fator de potência. Um fator de potência baixo significa que é necessário mais kVA para fornecer a mesma potência ativa.

Quando 250 kVA é um ponto de partida razoável

Um transformador de 250 kVA pode ser uma seleção sensata quando a demanda máxima calculada, incluindo uma margem acordada para mudanças normais no curto prazo, permanece abaixo da potência nominal nas condições previstas de ambiente e instalação. É particularmente importante distinguir entre um pico curto e ocasional e uma demanda que persiste por horas. Uma breve partida de elevador ou transição de motor não tem o mesmo efeito térmico que um edifício totalmente ocupado operando próximo de seu máximo durante toda uma tarde.

Muitas equipes utilizam uma faixa de carregamento de planejamento em vez de projetar para operação contínua exatamente a 100% da capacidade nominal de placa. A meta exata depende das normas aplicáveis, das características da carga, da ventilação, da temperatura ambiente, do conteúdo harmônico, dos requisitos de redundância e da política do proprietário. O objetivo não é aplicar uma porcentagem universal. É tornar a margem operacional assumida visível e justificável.

Antes de aceitar um transformador de 250 kVA, compare estes quatro valores na mesma base:

• demanda máxima coincidente calculada em kVA;
• fator de potência esperado no momento dessa demanda;
• carga futura já comprometida por contratos de locação, planos de equipamentos ou desenhos de expansão; e
• capacidade afetada por desclassificação, temperatura do local, configuração do invólucro ou condições de fornecimento.

Se a estimativa de demanda estiver próxima da potência nominal do transformador antes de incluir as cargas futuras, a decisão não deve ser tratada como rotineira. O próximo tamanho padrão, um segundo transformador, o gerenciamento de demanda ou um plano de carga revisado podem ser mais adequados. Por outro lado, se a estimativa incluir premissas conservadoras de carga instalada que dificilmente ocorrerão simultaneamente, o sobredimensionamento deve ser justificado por uma necessidade operacional clara, e não por hábito.

Verifique a tensão e a interface com a concessionária antes de comparar os tamanhos dos transformadores

A expressãotransformador de 250 kVA não define a tensão primária, a tensão secundária, o grupo vetorial, a faixa de taps, a frequência, a impedância nem o sistema de isolamento. Esses detalhes afetam se a unidade pode ser conectada à rede local e coordenada com os equipamentos a jusante.

Obtenha antecipadamente as informações de fornecimento da concessionária ou do local. Confirme a tensão primária nominal, a variação de tensão permitida, o nível de curto-circuito, a configuração de medição, o método de aterramento do neutro e os requisitos de proteção da concessionária. No lado de baixa tensão, verifique se a distribuição do edifício é 400/230 V, 415/240 V ou outra configuração. Uma incompatibilidade nas premissas de tensão pode afetar a seleção de equipamentos em todo o projeto, desde os quadros elétricos até os acionamentos de velocidade variável.

A seleção de taps também merece atenção. Um comutador de taps sem carga pode ajustar a relação somente enquanto o transformador está desenergizado. Isso pode ser adequado quando a tensão de entrada é estável e o ajuste de comissionamento pode ser selecionado com cuidado. Quando a variação da tensão primária for significativa, a equipe de projeto deverá determinar se uma faixa fixa de taps fora de circuito é suficiente ou se a configuração da rede exige outra abordagem.

Impedância, capacidade de curto-circuito e partida de motores podem mudar a resposta

O dimensionamento da capacidade é apenas uma parte da decisão. A impedância do transformador influencia a corrente de curto-circuito presumida disponível no lado secundário. Uma impedância menor pode proporcionar melhor desempenho de tensão durante partidas de motores, mas também pode elevar a corrente de falta e impor maior esforço aos painéis de baixa tensão e aos dispositivos de proteção. Uma impedância maior pode reduzir os níveis de falta, mas uma queda de tensão excessiva pode se tornar um problema quando motores grandes são acionados.

Edifícios comerciais frequentemente contêm equipamentos que tornam essa compensação evidente: bombas de incêndio, ventiladores de ventilação, elevadores, bombas pressurizadoras, compressores e motores HVAC. Uma única partida direta na linha de um motor pode causar queda de tensão mesmo quando a demanda média do edifício parece modesta. Analise conjuntamente o método de partida, o tamanho do motor, a corrente de partida, o comprimento do cabo e a impedância do transformador. Soft starters e acionamentos de velocidade variável podem reduzir a demanda de partida, embora possam introduzir considerações harmônicas que exigem avaliação separada.

A coordenação da proteção deve ser analisada como um sistema. O fusível ou disjuntor primário, a proteção do transformador, o disjuntor geral de entrada de baixa tensão, os alimentadores de saída e o esquema de falta à terra devem operar de forma seletiva quando necessário. O fornecedor do transformador pode fornecer corrente nominal, impedância, grupo vetorial, perdas e dados relacionados à proteção, mas os ajustes finais e a coordenação devem ser confirmados por engenheiros eletricistas qualificados utilizando os parâmetros reais da rede.

As condições de instalação fazem parte da decisão de potência nominal

Um transformador opera de acordo com seu ambiente térmico, e não apenas com sua placa de identificação. Uma sala de transformadores interna com ventilação restrita, fontes de calor próximas ou congestionamento de cabos pode criar uma condição operacional diferente de uma subestação compacta externa. O acesso para entrega, a contenção de óleo, a separação contra incêndio, os afastamentos, os caminhos de ventilação, os limites de ruído e o acesso para manutenção devem ser resolvidos antes da aquisição.

Equipamentos imersos em óleo podem ser selecionados para projetos de distribuição nos quais sua configuração de instalação, estratégia contra incêndio e requisitos locais sejam adequados. Para uma alimentação de entrada de 35 kV rebaixada para 0,4 kV, oTransformador de Distribuição de Potência Imerso em Óleo 35kV/0.4kV está disponível em potências que incluem 250 kVA. Sua configuração declarada inclui bobinas de cobre, opções de 50 Hz ou 60 Hz, comutação de taps sem carga e personalização de tensão, grupo de conexão e perdas. Essas especificações devem corresponder ao diagrama unifilar aprovado do projeto, em vez de serem adotadas como padrões genéricos.

Quando o risco ambiental e o planejamento contra incêndio forem relevantes, a escolha do fluido isolante deve ser discutida na fase de projeto. As informações disponíveis para esse tipo de unidade incluem uma opção de óleo vegetal FR3. Isso pode ser relevante para a avaliação ambiental ou de risco de incêndio de um projeto, mas não elimina a necessidade de seguir os requisitos aplicáveis de instalação, contenção e das autoridades para o local específico.

Não ignore as perdas ao longo da vida útil

O preço inicial de compra frequentemente recebe mais atenção do que a perda de energia, embora um transformador permaneça energizado por longos períodos. A perda em vazio está presente sempre que o transformador está conectado à alimentação. A perda em carga aumenta com a corrente e se torna mais significativa à medida que o carregamento aumenta. Portanto, duas unidades com a mesma potência nominal de 250 kVA podem ter implicações diferentes de custo operacional, dependendo do projeto de perdas e do padrão anual de carga do edifício.

Solicite valores de perdas garantidos nas condições de norma e temperatura aplicáveis e, em seguida, compare-os usando o perfil operacional esperado. Um edifício com carga leve durante a noite pode atribuir maior peso às perdas em vazio. Um local com longos períodos de alta demanda pode atribuir maior peso às perdas em carga. Evite comparar apenas um número de um catálogo, especialmente quando os valores informados podem variar conforme a norma de projeto ou a especificação do material.

As alegações de eficiência também devem ser interpretadas no contexto. Um transformador eficiente pode reduzir as perdas de distribuição, mas o dimensionamento correto continua sendo importante. Uma unidade significativamente sobredimensionada pode operar muito abaixo do ponto de carga considerado em uma comparação econômica. Uma unidade com capacidade insuficiente pode operar sob estresse térmico ou limitar o uso futuro. A melhor escolha geralmente é aquela que equilibra carregamento realista, horas esperadas de operação, dados de perdas e necessidades de expansão.

Planeje o crescimento sem tratá-lo como desculpa para sobredimensionamento

A capacidade futura deve basear-se em mudanças identificáveis: uma área comercial ainda não locada, uma cozinha planejada, infraestrutura adicional de recarga, uma fase mecânica posterior ou um processo de produção conhecido. Premissas vagas de crescimento podem levar todos os componentes a montante além do que o projeto realmente necessita. Por outro lado, ignorar uma carga documentada da segunda fase pode forçar trabalhos de substituição disruptivos posteriormente.

Há várias formas de manter as opções abertas. O edifício pode reservar espaço no quadro elétrico e rotas de cabos para uma futura ampliação do transformador. O local pode permitir a posição de um segundo transformador. Grandes cargas discricionárias podem ser projetadas para conexão em etapas. Em algumas aplicações, um transformador de maior potência é justificado; em outras, uma estratégia de distribuição modular é mais econômica e mais resiliente. A decisão correta depende da probabilidade da carga futura, do custo de uma interrupção e da capacidade de a alimentação a montante acomodar a expansão.

A capacidade de sobrecarga de curto prazo não deve ser utilizada como capacidade normal de projeto. Alguns projetos imersos em óleo com bobinas de cobre informam que até 150% da carga nominal pode ser tolerada por no máximo duas horas quando a temperatura do óleo é monitorada e mantida dentro do limite especificado. Esse tipo de capacidade pode ajudar a lidar com condições anormais ocasionais, mas não substitui potência contínua adequada, ventilação correta e projeto de proteção.

Uma sequência prática de aprovação

Quando a decisão se aproxima da aquisição, ajuda consolidar as informações em uma ordem que evite contradições tardias. Primeiro, confirme a tensão de alimentação e as condições da concessionária. Em seguida, valide a demanda diversificada do edifício e as premissas de fator de potência com os quadros de equipamentos mais recentes. Depois, verifique a corrente de plena carga em relação aos equipamentos principais de baixa tensão, realize um estudo de nível de curto-circuito e proteção e analise o comportamento de partida dos motores. Somente após essas verificações a capacidade, a impedância, a faixa de taps, o grupo de conexão e os requisitos de perdas devem ser emitidos para cotação.

Solicite um desenho dimensional e o peso total com antecedência suficiente para verificar as rotas de transporte, o projeto do pedestal, os pontos de elevação, o acesso à sala e a carga na fundação. Confirme as normas exigidas e a documentação de testes para a jurisdição e a especificação do projeto. Se o transformador atender a cargas essenciais, examine a configuração completa de confiabilidade: disponibilidade da fonte, interação com o gerador, requisitos de transferência automática, isolamento para manutenção e a consequência da interrupção de um único transformador.

Um transformador de 250 kVA é uma escolha sólida quando se adequa ao perfil elétrico real e à instalação física, e não apenas quando corresponde a um valor arredondado de demanda. Trate a potência nominal como o resultado de verificações coordenadas, e não como o início e o fim da decisão de projeto. Essa abordagem dá ao edifício uma melhor chance de operar de forma confiável diante de mudanças normais de ocupação, picos sazonais e futuras adições elétricas.
