Como Especificar Transformadores de Corrente para Exterior em Locais Costeiros, Poluídos e Úmidos

A seleção de um transformador de corrente para exterior em ambientes costeiros, poluídos e úmidos exige mais do que a compatibilização das classificações de tensão e corrente. Os avaliadores técnicos devem analisar o desempenho do isolamento, a resistência à corrosão, o projeto de vedação, a distância de escoamento e a confiabilidade da medição a longo prazo sob condições severas de exposição.

A intenção central da busca é obter orientações práticas de especificação: os leitores precisam identificar quais requisitos técnicos evitam descargas disruptivas, corrosão, entrada de umidade, desvio de medição e substituição prematura em instalações elétricas expostas.

Para os avaliadores técnicos, a questão mais importante não é se um transformador de corrente para exterior pode operar inicialmente. É se ele permanecerá preciso, seguro e passível de manutenção após anos de névoa salina, condensação, poeira, chuva e ciclos térmicos.

Comece pelas Condições Ambientais de Serviço, Não pela Classificação de Placa

Um transformador de corrente para exterior deve ser especificado de acordo com o seu ambiente real de instalação antes de selecionar a relação, a carga, a classe de precisão ou o nível de isolamento. A exposição do local determina quais características de projeto são essenciais, e não opcionais.

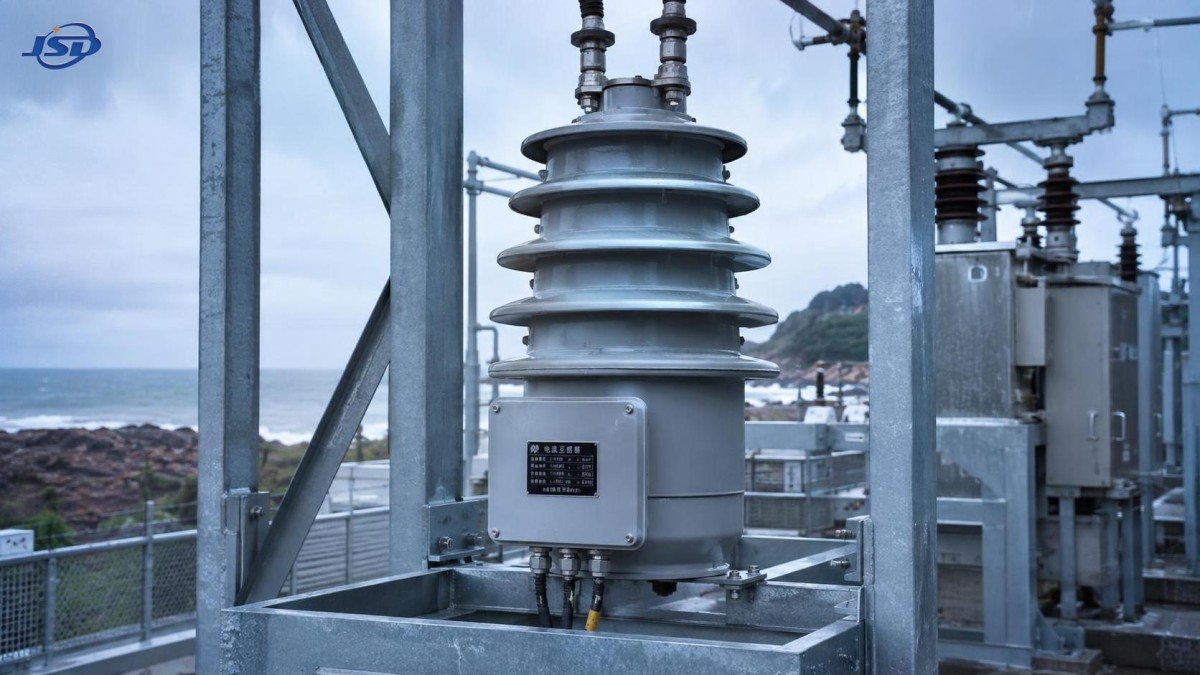

Os locais costeiros combinam ar carregado de sal, alta umidade, chuva impulsionada pelo vento, exposição ultravioleta e corrosão. Esses fatores podem atacar componentes metálicos, contaminar superfícies de isolamento e criar caminhos condutores que aumentam o risco de descarga disruptiva.

Locais industriais poluídos apresentam ameaças diferentes, mas igualmente sérias. Poeira de cimento, poeira de carvão, vapores químicos, partículas de fertilizantes, fumaça e contaminantes metálicos podem se acumular no isolamento externo e reter umidade durante chuva ou neblina.

Locais úmidos podem incluir subestações em climas tropicais, túneis, portos, instalações de tratamento de água, áreas propensas a inundações, usinas hidrelétricas e projetos de energia renovável onde ocorrem ciclos diários de condensação dentro de invólucros externos.

Os avaliadores técnicos devem solicitar condições documentadas do local, incluindo altitude, temperatura máxima e mínima, faixa de umidade, intensidade de chuva, direção predominante do vento, severidade da poluição, exposição ao sal e intervalos de manutenção previstos.

Não presuma que somente uma classificação IP define a adequação ambiental. A proteção contra ingresso trata da penetração no invólucro, enquanto o comportamento do isolamento a longo prazo e a resistência à corrosão exigem considerações adicionais de materiais, geometria, revestimentos e ensaios.

Uma especificação de aquisição robusta diferencia equipamentos externos abrigados de equipamentos totalmente expostos. Um transformador sob uma cobertura pode necessitar de proteção menos severa do que outro instalado próximo à costa sem proteção física.

Para projetos costeiros, registre a distância do mar, a topografia, os padrões de vento e a frequência de lavagem. A deposição de sal pode permanecer significativa vários quilômetros para o interior quando os ventos predominantes transportam aerossóis marinhos.

Para locais poluídos, identifique se a contaminação é inerte, condutiva, ácida, alcalina, oleosa ou higroscópica. Depósitos higroscópicos são especialmente importantes porque absorvem umidade e reduzem a resistência de isolamento superficial.

Especifique a Distância de Escoamento Conforme a Severidade da Poluição

A distância de escoamento é um dos critérios de seleção mais importantes para um transformador de corrente para exterior. É o caminho mais curto ao longo de uma superfície isolante entre partes condutoras com potenciais diferentes.

Quando contaminação e umidade se depositam sobre um isolador, a superfície pode se tornar parcialmente condutiva. Um caminho de escoamento suficientemente longo reduz a corrente de fuga e diminui a probabilidade de formação de trilhas ou descarga disruptiva.

Os avaliadores técnicos devem alinhar a distância de escoamento à tensão aplicável do sistema, ao material de isolamento, ao nível de poluição e à norma aplicável. Declarações genéricas de “uso externo” não são um substituto adequado para um requisito especificado.

As classificações de poluição IEC são comumente utilizadas para definir a severidade ambiental. Poluição leve pode ser adequada para locais rurais limpos, enquanto classificações de poluição intensa e muito intensa são frequentemente apropriadas para áreas costeiras e industriais.

Peça aos fornecedores que forneçam a distância total de escoamento em milímetros, a distância de escoamento específica em milímetros por quilovolt e a base utilizada para determinar esses valores.

A avaliação também deve considerar o perfil das saias, e não apenas o valor publicado da distância de escoamento. Saias com formato adequado ajudam a limitar a formação de pontes por contaminação, melhoram a lavagem pela chuva e reduzem a formação de filmes úmidos contínuos.

Geometria de saias alternadas, espaçamento suficiente e perfis inferiores bem projetados podem melhorar o desempenho em serviço severo. Uma geometria inadequada pode tornar um caminho de escoamento nominalmente longo menos eficaz na prática.

O isolamento composto frequentemente oferece forte desempenho hidrofóbico quando corretamente projetado e fabricado. A água tende a formar gotas em vez de um filme condutivo contínuo, o que pode reduzir a fuga superficial sob contaminação úmida.

No entanto, a seleção de materiais deve ser respaldada por evidências. Solicite dados de envelhecimento, informações sobre resistência ultravioleta, detalhes de retenção da hidrofobicidade e documentação relevante de ensaios de rotina ou de tipo para o sistema de isolamento proposto.

A porcelana também pode apresentar desempenho confiável em ambientes agressivos, especialmente quando resistência mecânica robusta e práticas de manutenção estabelecidas são prioridades. Sua condição superficial, qualidade do esmalte e estratégia de limpeza ainda exigem avaliação cuidadosa.

Controle a Corrosão em Todas as Interfaces Expostas

A corrosão é frequentemente o primeiro sinal visível de um projeto ambiental inadequado, mas suas consequências vão além da aparência. Ela pode enfraquecer ferragens de montagem, degradar a continuidade do aterramento, danificar conexões de terminais e comprometer a vedação do invólucro.

Para serviço costeiro, especifique metais e revestimentos resistentes à corrosão para todos os componentes expostos. Isso inclui estruturas de base, parafusos, arruelas, placas de terminais, prensa-cabos, dobradiças, elementos de fixação, terminais de aterramento e placas de identificação.

O aço galvanizado a quente pode ser adequado para muitas instalações externas, mas devem ser considerados a espessura do revestimento, as bordas cortadas, as áreas de soldagem e os furos perfurados em campo. Superfícies danificadas precisam de métodos de reparo definidos.

O aço inoxidável pode oferecer melhor resistência em ambientes altamente salinos, mas os graus são importantes. A compatibilidade dos materiais também deve ser analisada para evitar corrosão galvânica quando metais dissimilares permanecem eletricamente conectados em condições úmidas.

As interfaces de alumínio e cobre exigem atenção especial. Revestimento correto, conectores compatíveis, compostos para juntas quando permitidos e torque de aperto controlado ajudam a reduzir oxidação, aquecimento e degradação eletroquímica ao longo do tempo.

Especifique se os terminais exigem estanhagem, prateamento ou outro tratamento de proteção. A superfície de contato necessária deve ser compatível com o material do condutor e com a carga elétrica esperada.

Os sistemas de pintura não devem ser avaliados apenas pela cor. Solicite o tipo de revestimento, espessura da película seca, método de preparação da superfície, desempenho de aderência, ensaio de névoa salina e instruções de reparo para danos de transporte ou instalação.

As superfícies de vedação merecem o mesmo escrutínio. Um invólucro resistente à corrosão é ineficaz se juntas de flange, placas de prensa-cabos, tampas de inspeção e interfaces aparafusadas criam acúmulos de água ou permitem entrada capilar de água.

A drenagem deve ser incorporada ao conjunto. Superfícies horizontais, fixadores rebaixados, juntas não vedadas e cavidades inacessíveis podem reter água salgada ou condensação, acelerando a corrosão onde as inspeções são difíceis.

Avalie a Vedação, a Condensação e o Risco de Umidade Interna

A entrada de água no invólucro de um transformador de corrente para exterior pode afetar a resistência de isolamento, a condição dos terminais, os circuitos secundários e a confiabilidade da medição. Portanto, o controle da umidade requer uma análise completa em nível de sistema.

Primeiro, defina a exposição esperada: chuva, lavagem, pulverização direta, risco de imersão, condensação, água de inundação ou ciclos repetidos de temperatura. Cada condição pode exigir uma estratégia de proteção e uma construção de invólucro diferentes.

Uma classificação IP adequada deve ser selecionada para a instalação física. No entanto, uma classificação mais alta não resolve automaticamente a condensação, porque invólucros vedados podem reter ar úmido durante a montagem ou manutenção.

As mudanças diárias de temperatura causam variações de pressão interna. O ar quente se expande e escapa por pequenas aberturas, e então o ar mais frio puxa a umidade para dentro. Esse efeito de “respiração” pode criar condensação mesmo sem vazamento evidente.

Pergunte se o projeto utiliza respiros de equalização de pressão, membranas respiráveis, aquecedores anticondensação, dessecantes, caminhos de drenagem ou compartimentos vedados. A melhor opção depende do volume do invólucro e do acesso para manutenção.

As caixas de terminais secundários merecem atenção especial porque contêm fiação de baixa tensão usada para proteção, medição e monitoramento. A umidade nesses terminais pode causar sinais espúrios, corrosão e falha de isolamento.

Especifique o material da junta, o método de compressão da junta, o tipo de prensa-cabo, a orientação de entrada do cabo e a drenagem da caixa de terminais. Prensa-cabos com entrada inferior podem ajudar a impedir o rastreamento de água, desde que o raio de curvatura e o acesso à instalação permaneçam práticos.

Para instalações expostas, solicite confirmação de que as tampas das caixas de terminais permaneçam seguras sob vibração, vento e manutenção repetida. Ferragens cativas e requisitos claros de torque reduzem a chance de erros na nova vedação.

Quando o transformador de corrente é instalado em uma solução de distribuição compacta, a coordenação entre a proteção do invólucro e do transformador de instrumentos é essencial. ASubestação Compacta Tipo Europeu pode ser configurada com estruturas fechadas e isoladas e materiais de invólucro adequados para projetos externos.

Proteja a Precisão de Medição e o Desempenho da Proteção

A durabilidade ambiental é importante porque um transformador de corrente não é apenas um componente mecânico. Ele fornece o sinal de corrente utilizado por medidores, relés, sistemas de gerenciamento de energia e dispositivos de proteção.

Especifique a corrente primária nominal de acordo com a carga esperada, o nível de falta e a expansão futura. Evite selecionar uma relação apenas com base na corrente normal de operação quando estudos de falta ou coordenação de proteção exigirem desempenho diferente.

Para circuitos de medição, defina a classe de precisão e a carga nominal exigidas. A carga efetivamente conectada inclui medidores, relés, transdutores, resistência da fiação, blocos de terminais e qualquer equipamento futuro de monitoramento.

Para circuitos de proteção, defina a classe de proteção aplicável, o fator limite de precisão, os requisitos de ponto de joelho quando relevantes e o desempenho em corrente de falta. Os relés de proteção podem operar incorretamente se o transformador saturar antes das condições de falta esperadas.

As condições ambientais podem afetar indiretamente a precisão. Terminais corroídos, caixas secundárias úmidas, conexões soltas e isolamento deteriorado podem introduzir sinais não confiáveis ou aumentar a resistência do circuito ao longo da vida útil do equipamento.

Solicite núcleos secundários separados quando as funções de medição e proteção tiverem requisitos de precisão diferentes. Combinar funções incompatíveis em um núcleo pode criar compromissos evitáveis no desempenho e na flexibilidade de ensaios.

As marcações dos terminais secundários devem ser permanentes, legíveis e resistentes à exposição ultravioleta e à corrosão. A identificação clara de polaridade é essencial para medição de faturamento, proteção diferencial, proteção direcional e ensaios de comissionamento.

A especificação deve indicar a corrente térmica de curta duração, a corrente dinâmica suportável, o fator de corrente térmica contínua nominal e a duração de falta do sistema. Esses valores devem refletir o estudo real da rede, e não suposições genéricas de catálogo.

Para locais de energia renovável, considere fluxo reverso de potência, geração flutuante, conteúdo harmônico e requisitos de monitoramento remoto. Arranjos modernos de medição e proteção frequentemente impõem exigências adicionais à seleção de núcleos e ao projeto da fiação.

Solicite Evidências de Ensaios Compatíveis com o Risco do Local

Os avaliadores técnicos não devem depender exclusivamente de declarações de conformidade. Solicite relatórios de ensaio, desenhos, detalhes de materiais, registros de qualidade e confirmação clara de quais requisitos se aplicam ao transformador de corrente para exterior oferecido.

A documentação de ensaios de rotina deve confirmar relação, polaridade, desempenho de isolamento, resistência do enrolamento quando aplicável e verificação de precisão. As evidências de ensaios de tipo devem respaldar a suportabilidade dielétrica, a elevação de temperatura, o comportamento em curto-circuito e o desempenho mecânico.

Para serviço costeiro severo, evidências de ensaios de névoa salina ou pulverização salina podem ser valiosas para peças metálicas expostas e revestimentos. Verifique a duração do ensaio, os critérios de aceitação, a norma de ensaio e se os materiais ensaiados correspondem aos materiais de produção.

O desempenho sob poluição deve ser respaldado por cálculos de distância de escoamento e documentação do projeto de isolamento. Quando a aplicação for excepcionalmente severa, discuta se ensaios de poluição artificial ou qualificação adicional específica do local são apropriados.

As declarações de proteção contra ingresso devem identificar o conjunto protegido, e não apenas um componente dentro dele. Uma caixa de terminais vedada não garante o mesmo nível de proteção para todo o arranjo de transformador de corrente instalado.

Os controles de qualidade de fábrica devem incluir inspeção de materiais recebidos, rastreabilidade, verificações dimensionais, verificação de vedação, controle de torque e inspeção final. Esses controles são importantes porque pequenos defeitos de montagem podem se tornar grandes falhas em campo.

Analise o tratamento do fornecedor para produtos não conformes e ações corretivas. A qualidade de produção consistente é especialmente importante em grandes projetos nos quais várias unidades devem apresentar desempenho idêntico em diferentes locais externos.

A certificação pode apoiar a confiança, mas não substitui a análise de engenharia. A gestão da qualidade baseada em ISO, o alinhamento com IEC e as aprovações regionais relevantes devem ser tratados como evidências de apoio dentro da avaliação técnica completa.

Transforme as Condições do Local em uma Especificação de Aquisição Clara

Uma especificação prática deve converter os riscos ambientais em requisitos mensuráveis. Isso fornece aos fornecedores uma base comum para cotação e permite que os avaliadores comparem ofertas tecnicamente equivalentes em vez de descrições de marketing.

Comece com os dados do sistema: tensão máxima, frequência, corrente nominal, corrente contínua máxima, corrente de curto-circuito, duração de falta, nível de isolamento, arranjo de aterramento e funções necessárias de medição ou proteção.

Em seguida, informe os dados ambientais: altitude de instalação, faixa de temperatura ambiente, umidade, classificação de poluição, distância da costa, exposição ao sal, chuva, vento, radiação solar, risco de inundação e vida útil esperada.

Defina explicitamente os requisitos de isolamento, incluindo distância mínima de escoamento, material das saias, tipo de isolamento, níveis de suportabilidade e requisitos de resistência ultravioleta, resistência ao trilhamento e desempenho sob poluição úmida quando necessário.

Defina os requisitos de corrosão separadamente. Inclua materiais estruturais aceitáveis, sistemas de revestimento, graus de aço inoxidável quando aplicável, revestimento dos terminais, tratamento dos fixadores, disposições de aterramento e restrições a combinações de metais incompatíveis.

Para proteção contra umidade, especifique a classificação IP do invólucro, a configuração da caixa de terminais, os requisitos de juntas, as entradas de cabos, a drenagem, as disposições anticondensação e se o transformador será instalado em um compartimento externo protegido.

Indique claramente todos os requisitos elétricos: relação de transformação, número de núcleos, classe de precisão, carga nominal, classe de proteção, corrente térmica de curta duração, corrente dinâmica suportável, fator térmico e arranjo dos terminais secundários.

Exija desenhos enviados que mostrem dimensões gerais, pontos de montagem, orientação dos terminais, folgas, direções de entrada de cabos, peso, dispositivos de elevação e requisitos de acesso. Uma integração física inadequada pode atrasar a instalação mesmo quando as classificações elétricas estão corretas.

Por fim, defina os documentos a serem entregues. Eles devem incluir desenhos, fichas técnicas, certificados de ensaio, instruções de instalação, orientações de manutenção, recomendações de peças de reposição, termos de garantia e etiquetas de identificação adequadas ao ambiente de instalação.

Use um Método de Avaliação Baseado em Risco Antes de Adjudicar o Pedido

O menor preço inicial pode não representar o menor custo do projeto. Falhas prematuras de transformadores externos podem gerar risco de interrupção, indisponibilidade de relés, medição imprecisa, custos de mão de obra de emergência e trabalhos de acesso difíceis.

Pontue as cotações utilizando critérios ponderados, em vez de uma simples lista de verificação de conformidade. Adequação ambiental, desempenho elétrico, evidências de ensaio, controles de fabricação, confiabilidade de entrega, suporte de serviço e custo do ciclo de vida devem receber importância definida.

Separe requisitos obrigatórios de características preferenciais. Distância mínima de escoamento, nível de isolamento, classe de precisão, suportabilidade a curto-circuito e proteção contra corrosão devem ser tratados como itens de conformidade inegociáveis para locais severos.

Esclareça as exceções antecipadamente. Se um fornecedor propuser um material de isolamento alternativo, proteção reduzida do invólucro, arranjo de terminais diferente ou grau de revestimento inferior, exija uma justificativa de engenharia documentada antes da comparação comercial.

Considere as realidades de manutenção. Em subestações remotas, instalações adjacentes ao mar, portos, usinas solares e complexos industriais, a limpeza ou substituição periódica pode ser cara e operacionalmente disruptiva.

Um projeto que suporta intervalos mais longos entre limpezas e mantém a precisão sob contaminação pode fornecer valor substancial ao longo do ciclo de vida. Isso é particularmente verdadeiro quando o acesso do pessoal requer interrupções, permissões, equipamentos de elevação ou procedimentos de segurança especializados.

As práticas de instalação também devem apoiar o projeto selecionado. Mantenha as caixas secundárias devidamente vedadas, use prensa-cabos compatíveis, mantenha as folgas exigidas, aplique os valores de torque especificados e proteja as superfícies expostas após modificações em campo.

O comissionamento deve incluir verificações de isolamento, verificação de relação e polaridade, ensaio de continuidade do circuito secundário, inspeção de aterramento, confirmação do torque dos terminais e análise das conexões de proteção e medição antes da energização.

Conclusão: Especifique para a Exposição que Você Realmente Possui

Para locais costeiros, poluídos e úmidos, um transformador de corrente para exterior confiável deve ser selecionado como um sistema ambiental e elétrico, e não como um componente padrão de catálogo com uma relação de corrente correspondente.

As especificações mais robustas abordam a severidade da poluição, a distância de escoamento, a geometria do isolamento, a resistência à corrosão, a vedação, o controle de condensação, a proteção dos terminais secundários, os requisitos de precisão, o desempenho em faltas e evidências verificáveis de ensaios.

Os avaliadores técnicos devem priorizar requisitos mensuráveis baseados no local, documentação do fornecedor e risco do ciclo de vida. Essa abordagem reduz a ambiguidade durante a aquisição e aumenta a probabilidade de desempenho estável de medição e proteção durante toda a vida útil.

Quando esses requisitos são definidos antes da seleção do fornecedor, as instalações externas podem permanecer seguras, precisas e duráveis apesar da névoa salina, contaminação industrial, chuva persistente, alta umidade e condições exigentes de manutenção.
