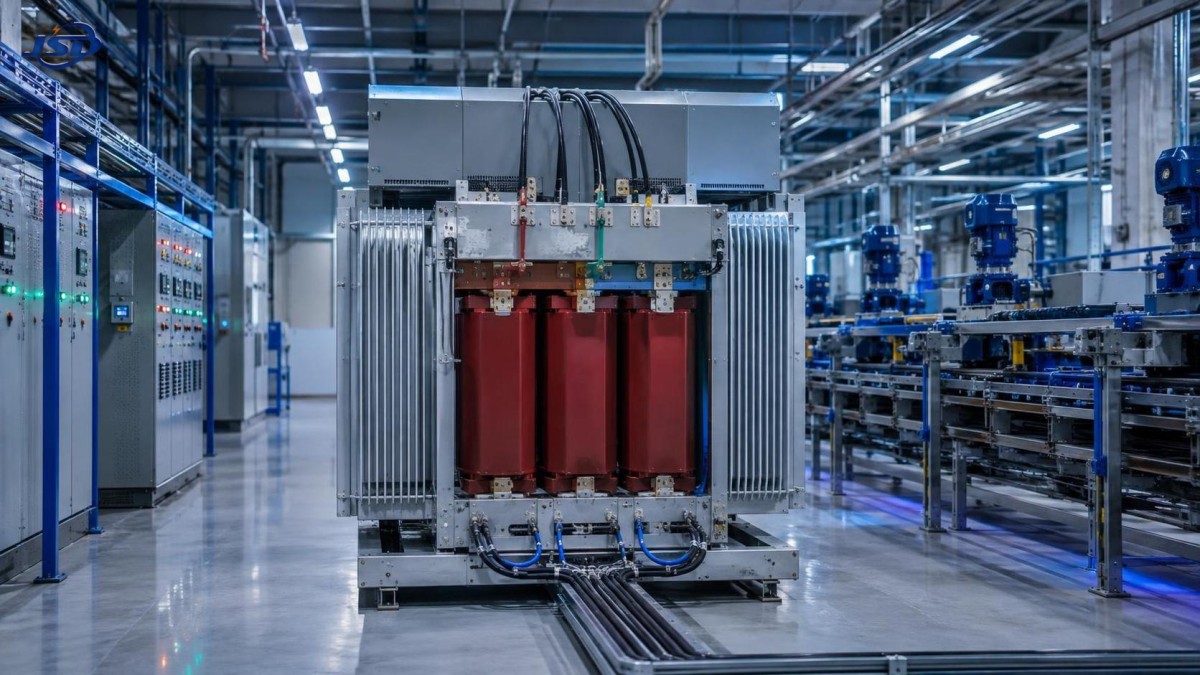

Seleção de um transformador trifásico de liga amorfa para cargas industriais variáveis

Selecionando um Transformador de Liga Amorfa Trifásico para Cargas Industriais Variáveis

Selecionar umtransformador de liga amorfa trifásico para um projeto industrial raramente é um simples cálculo de capacidade. A potência nominal em kVA continua importante, é claro, mas não explica como o transformador se comportará quando uma planta passar de produção reduzida para produção total, quando grandes motores partirem ou quando a geração renovável alterar a direção e a qualidade do fluxo de energia.

É nesse ponto que muitos projetos se tornam desnecessariamente caros. Um transformador pode ser superdimensionado para “deixar margem”, mas passar a maior parte de sua vida útil operando com baixa carga. Ou pode ser selecionado próximo à demanda média esperada, apenas para sofrer estresse térmico repetido durante períodos de pico de produção. Para instalações com cargas variáveis — como plantas de processamento, estações de bombeamento, operações de mineração, centros logísticos, oficinas de uso intensivo de dados e instalações conectadas a sistemas fotovoltaicos — a escolha certa depende do perfil de carga, e não apenas da potência indicada na placa.

A tecnologia de núcleo de liga amorfa é particularmente relevante quando os transformadores permanecem energizados por longos períodos enquanto a demanda varia. Seu principal atrativo é a menor perda em vazio em comparação com projetos convencionais de núcleo de aço silício. Essa vantagem pode ser significativa em uma instalação que opere ininterruptamente, tenha variações sazonais de produção ou mantenha vários transformadores de distribuição em condição de prontidão. Ainda assim, a menor perda em vazio deve ser considerada como uma parte da decisão, não como a decisão inteira.

Comece pela Curva de Carga, Não pelo Valor de Pico

A primeira pergunta deve ser: como a demanda realmente se comporta ao longo do tempo? As equipes de projeto frequentemente recebem um único valor de demanda máxima de um pacote inicial de projeto elétrico. Esse valor é útil para verificar o limite superior, mas não mostra se a carga permanece próxima desse nível por dez minutos ao dia, duas horas por turno ou durante a maior parte do ano.

Uma análise prática deve separar pelo menos quatro condições: carga de base, carga normal de operação, carga de pico recorrente e carga anormal ou de contingência. A distinção é importante porque as perdas do transformador não se comportam da mesma forma. A perda no núcleo está presente sempre que o transformador está energizado, enquanto a perda nos enrolamentos aumenta com a corrente de carga. Uma instalação com uma carga de base moderada, porém contínua, pode obter mais benefícios de um núcleo de liga amorfa do que uma instalação que energiza seu transformador apenas durante operações diurnas curtas.

Por exemplo, uma fábrica com produção em lotes pode operar entre 35% e 50% de carga durante grande parte da semana e, em seguida, aumentar acentuadamente quando sistemas de aquecimento, compressores, transportadores e motores de processo operam simultaneamente. Nesse caso, selecionar apenas com base na carga média pode resultar em desempenho térmico inadequado no pico. Selecionar apenas para o pico pode aumentar o custo inicial e deixar uma unidade superdimensionada consumindo energia em vazio durante anos. A melhor abordagem é modelar a duração esperada da carga e confirmar a capacidade térmica, a impedância e os valores de perdas do fabricante nas condições operacionais especificadas.

Não presuma que “carga variável” significa automaticamente “transformador maior”. Às vezes, a configuração mais sensata é composta por duas unidades menores com uma estratégia de acoplamento de barramentos, permitindo que um transformador atenda aos períodos de baixa demanda e que ambas as unidades compartilhem a demanda mais elevada. Isso pode reduzir a capacidade energizada desnecessária, mas também acrescenta complexidade de proteção, manobra, espaço ocupado e operação. Trata-se de uma decisão de sistema, e não apenas de transformador.

Por Que a Perda em Vazio Merece Mais Atenção

As equipes industriais naturalmente se concentram no desempenho sob alta carga, porque os picos de produção são visíveis e prejudiciais. A perda em vazio é menos visível; ela continua silenciosamente sempre que o transformador está conectado à rede. Para uma instalação que deverá permanecer energizada dia e noite, esse consumo contínuo de energia merece um cálculo de custo do ciclo de vida.

Um transformador de liga amorfa trifásico pode ser um forte candidato quando as horas anuais de energização são elevadas e a utilização é irregular. O núcleo de metal amorfo foi projetado para reduzir as perdas no núcleo relacionadas à histerese. Em termos práticos de projeto, isso pode fazer mais sentido econômico quando o transformador passa um tempo significativo energizado abaixo da carga total.

No entanto, os documentos de aquisição não devem comparar unidades “amorfas” e “convencionais” apenas por um valor de perda cotado. Solicite perda em vazio garantida, perda em carga na temperatura de referência especificada, tensão de impedância, nível de ruído e o método de ensaio ou norma aplicável. Confirme também se os equipamentos auxiliares, os arranjos de refrigeração e a configuração do comutador de taps estão incluídos na avaliação. Um núcleo de baixa perda não compensa uma classe de refrigeração inadequada ou uma configuração imprópria de controle de tensão.

A comparação financeira deve utilizar o preço de energia do próprio projeto, as horas de operação, o perfil de carga esperado e o período de avaliação. Se esses dados forem incertos, é melhor apresentar uma faixa de sensibilidade do que mostrar um único valor de retorno como se fosse garantido. Tarifas de eletricidade, cronogramas de produção e planos de expansão futura podem alterar o resultado.

Verifique a Estabilidade da Tensão Onde a Carga Realmente se Conecta

A demanda industrial variável é frequentemente acompanhada de variação de tensão. Partidas de grandes motores, equipamentos de soldagem, britadores, fornos a arco, manobras frequentes e acionamentos eletrônicos de potência podem afetar as condições de tensão. O transformador deve ser considerado juntamente com o comprimento dos alimentadores, a capacidade de curto-circuito a montante, o tamanho dos cabos, os bancos de capacitores, os filtros harmônicos e os ajustes de proteção.

A impedância é uma fonte comum de mal-entendidos. Uma impedância mais alta pode ajudar a limitar a corrente de falha, o que pode simplificar os requisitos dos equipamentos de manobra a jusante. No entanto, também pode criar uma queda de tensão maior sob carga pesada ou durante a partida de motores. Uma impedância menor pode melhorar a regulação de tensão, mas aumentar a corrente de falha disponível. Não existe um valor universalmente “melhor”. A impedância apropriada deve ser compatível com o estudo da rede e com os equipamentos conectados ao barramento secundário.

A seleção de taps exige o mesmo nível de cuidado. Taps sem carga podem ser suficientes para uma alimentação estável da concessionária e mudanças sazonais previsíveis. Quando a tensão de entrada varia significativamente ou quando o processo possui tolerância de tensão rigorosa, pode valer a pena avaliar um comutador de taps sob carga. Isso não significa que todo transformador industrial precise de um. A comutação de taps sob carga introduz equipamentos adicionais, requisitos de manutenção e lógica de controle, portanto seu valor deve ser comprovado pelas condições operacionais, em vez de ser adicionado como recurso padrão.

Harmônicos e Cargas Não Lineares Podem Alterar a Especificação

As instalações industriais modernas incluem cada vez mais inversores de frequência, retificadores, sistemas UPS, conversores de armazenamento por bateria, carregamento de veículos elétricos e outras cargas não lineares. Esses dispositivos podem introduzir corrente harmônica, aumentar o aquecimento dos enrolamentos e influenciar as perdas além do que um simples cálculo em kVA sugere.

Se a carga contiver uma proporção significativa de eletrônica de potência, solicite dados harmônicos antecipadamente ao projetista do processo ou fornecedor de equipamentos. O fornecedor do transformador poderá então avaliar se é apropriado aplicar desclassificação, um arranjo de enrolamentos diferente, blindagem eletrostática, refrigeração aprimorada ou um projeto de mitigação de harmônicos. Esperar até o comissionamento para descobrir sobreaquecimento, disparos indevidos ou distorção de tensão inaceitável é uma forma dispendiosa de resolver uma lacuna de especificação.

Esse ponto é especialmente relevante em instalações de novas energias. Uma estação elevadora fotovoltaica pode parecer eletricamente simples à distância, mas o comportamento de seu inversor, as obrigações do código de rede, o controle de potência reativa e o perfil de exportação devem ser considerados no nível do sistema. O transformador de distribuição que alimenta cargas auxiliares pode ter requisitos muito diferentes dos do transformador elevador principal que conecta a geração à rede.

As Condições de Instalação Frequentemente Determinam a Confiabilidade Real

Um transformador bem projetado ainda pode ter uma vida útil curta ou problemática se as condições de instalação forem ignoradas. Temperatura ambiente, altitude, umidade, poeira, contaminação salina, gases corrosivos, ventilação, requisitos sísmicos e acesso para manutenção devem ser registrados antes da aprovação técnica. Não são observações secundárias do local. Elas afetam a seleção do isolamento, o desempenho da refrigeração, o projeto do invólucro, a disposição dos terminais e o planejamento de manutenção.

Para salas internas de transformadores, verifique o caminho real de ventilação em vez de confiar em um desenho que identifica a sala como “ventilada”. O ar quente deve poder sair da sala, e o ar de reposição deve entrar sem criar um problema de recirculação. Para instalações externas, considere drenagem, exposição a inundações, entrada de cabos, limites de ruído próximos a edifícios ocupados e o espaço prático necessário para inspeção e substituição.

Equipamentos imersos em óleo podem ser apropriados em níveis de tensão mais altos ou para maiores capacidades de transferência de potência, enquanto transformadores a seco são frequentemente considerados para locais internos de distribuição onde a segurança contra incêndio e as restrições de espaço predominam. A escolha correta depende da classe de tensão, capacidade, requisitos ambientais, normas locais e filosofia operacional do projeto. Ela não deve ser reduzida a uma preferência geral por um tipo de construção.

Coordene o Transformador de Distribuição com a Rede a Montante

Um transformador de liga amorfa trifásico é normalmente avaliado no nível de distribuição, mas seu desempenho é moldado pelo arranjo de alimentação a montante. Em parques industriais maiores, subestações regionais, operações de mineração e projetos de energia renovável, o projeto de distribuição pode estar a jusante de um transformador elevador ou abaixador de alta tensão. Relação de tensão, grupo vetorial, aterramento do neutro, nível de falha, requisitos de medição e coordenação de proteção precisam permanecer consistentes em toda a cadeia.

Para projetos que exigem transformação em tensão mais elevada, uma solução a montante, como oTransformador Imerso em Óleo de 110kV, pode ser considerada como parte da arquitetura mais ampla da rede. Ele foi projetado para transformação de tensão e transmissão confiável de energia em aplicações que incluem subestações regionais, empresas industriais e de mineração, estações elevadoras de usinas elétricas e projetos de novas energias conectados à rede. Sua faixa de capacidade declarada pode atingir 200MVA, enquanto a configuração final ainda deve ser compatível com o estudo da rede e as condições do local.

Nesse nível, os gerentes de projeto devem evitar tratar o transformador de alta tensão e as unidades de distribuição de baixa tensão como pacotes de aquisição separados, sem qualquer diálogo técnico entre eles. Uma incompatibilidade no grupo vetorial, na filosofia de proteção ou no modo operacional esperado pode causar atrasos muito depois de os pedidos dos equipamentos serem emitidos.

O Que Perguntar Antes de Emitir o Pedido de Compra

A especificação deve descrever o dever elétrico, e não apenas um tipo genérico de transformador. Um fabricante capacitado precisará de mais do que a relação de tensão e kVA. A Jinshida Electric Power Technology Co., Ltd., que atua com equipamentos de transmissão e distribuição para aplicações industriais, de rede elétrica, infraestrutura e novas energias, enfatiza o valor da coordenação técnica antes da fabricação. Essa abordagem é útil porque muitos problemas evitáveis começam com informações incompletas do projeto.

• Forneça curvas de carga medidas ou estimadas, incluindo eventos de partida de motores e de demanda de pico.
• Informe as tensões primária e secundária necessárias, frequência, grupo vetorial e método de aterramento.
• Identifique cargas geradoras de harmônicos, equipamentos de correção do fator de potência e provisões para expansão futura.
• Confirme o ambiente de instalação, altitude, faixa de temperatura ambiente, limitações de acesso e expectativas de ruído.
• Solicite valores de perdas garantidos e esclareça a norma, a temperatura de referência e os requisitos de ensaio de aceitação.
• Analise a coordenação de proteção, a capacidade de suportar curto-circuito, os terminais, a configuração da caixa de cabos, o monitoramento e as expectativas quanto a peças sobressalentes.

Pergunte também quais requisitos são obrigatórios e quais são preferências. Os projetos ocasionalmente combinam todas as opções disponíveis — monitoramento, revestimentos especiais, isolamento aprimorado, taps adicionais, acessórios redundantes — sem verificar se o local realmente precisa deles. O resultado pode ser prazos de entrega mais longos, manutenção mais difícil e benefício prático limitado. Por outro lado, eliminar o monitoramento necessário ou a proteção ambiental para economizar no custo inicial pode criar um risco muito maior posteriormente.

Uma Decisão que Deve Resistir à Realidade Operacional

O transformador certo não é necessariamente a unidade com o menor preço de compra, a menor perda em vazio cotada ou a maior capacidade nominal. Para cargas industriais variáveis, a melhor seleção é aquela que permanece eficiente durante a operação normal, gerencia o estresse térmico e de tensão durante picos previsíveis, se ajusta ao esquema de proteção e pode receber manutenção no ambiente real de instalação.

Antes da aprovação final, revise o estudo de carga com o fornecedor do transformador, o projetista elétrico e o engenheiro de proteção na mesma conversa. Se a equipe puder explicar como a unidade funcionará com carga baixa, carga normal, carga de pico, condições de partida de motores e expansão futura, a seleção provavelmente está madura. Se a discussão ainda girar em torno de um único valor de kVA, o projeto não está pronto para fazer o pedido.
