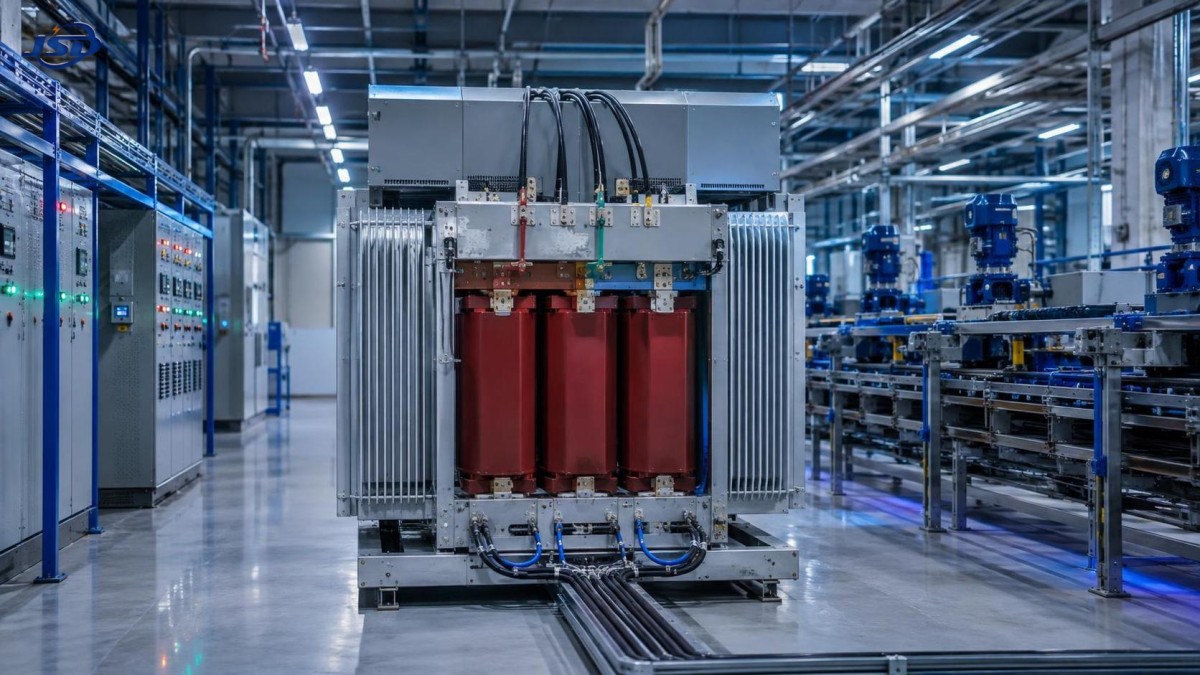

اختيار محول سبائك غير متبلورة ثلاثي الطور للأحمال الصناعية المتغيرة

اختيار محول سبائكي غير متبلور ثلاثي الطور للأحمال الصناعية المتغيرة

نادراً ما يكون اختيار محول سبائكي غير متبلور ثلاثي الطور لمشروع صناعي مجرد عملية حساب سعة بسيطة. لا تزال القدرة المقننة بوحدة kVA مهمة بالطبع، لكنها لا تفسر كيفية أداء المحول عندما ينتقل المصنع من إنتاج منخفض إلى إنتاج كامل، أو عند بدء تشغيل المحركات الكبيرة، أو عندما يغير توليد الطاقة المتجددة اتجاه تدفق الطاقة وجودته.

هنا تصبح العديد من المشاريع مكلفة دون داعٍ. فقد يتم اختيار محول بسعة أكبر من اللازم «لترك مجال»، لكنه يقضي معظم عمره التشغيلي تحت حمل خفيف. أو قد يتم اختياره قريباً من متوسط الطلب المتوقع، ليواجه لاحقاً إجهاداً حرارياً متكرراً خلال فترات ذروة الإنتاج. بالنسبة للمنشآت ذات الأحمال المتغيرة، مثل مصانع المعالجة ومحطات الضخ وعمليات التعدين ومراكز الخدمات اللوجستية والورش كثيفة البيانات والمواقع المرتبطة بالطاقة الكهروضوئية، يعتمد الاختيار الصحيح على منحنى الحمل وليس فقط على القيمة المقننة على لوحة البيانات.

تكتسب تقنية القلب المصنوع من السبائك غير المتبلورة أهمية خاصة عندما تبقى المحولات تحت التغذية لفترات طويلة مع تغير الطلب. وجاذبيتها الرئيسية هي انخفاض خسائر اللاحمل مقارنة بتصاميم القلوب التقليدية المصنوعة من فولاذ السيليكون. وقد تكون هذه الميزة ذات أهمية في منشأة تعمل على مدار الساعة، أو تشهد تغيرات موسمية في الإنتاج، أو تُبقي عدة محولات توزيع في حالة استعداد للتشغيل. ومع ذلك، ينبغي اعتبار انخفاض خسائر اللاحمل جزءاً واحداً من القرار، وليس القرار بأكمله.

ابدأ بمنحنى الحمل، وليس برقم الذروة

ينبغي أن يكون السؤال الأول: كيف يبدو الطلب الفعلي بمرور الوقت؟ غالباً ما تتلقى فرق المشاريع رقماً واحداً للطلب الأقصى من حزمة تصميم كهربائي أولية. وهذا الرقم مفيد للتحقق من الحد الأعلى، لكنه لا يوضح ما إذا كان الحمل يبقى قريباً من ذلك المستوى لمدة عشر دقائق يومياً، أو ساعتين في كل وردية، أو معظم العام.

ينبغي أن تفصل المراجعة العملية بين أربعة أوضاع على الأقل: الحمل الأساسي، وحمل التشغيل العادي، وحمل الذروة المتكرر، والحمل غير الطبيعي أو حمل الطوارئ. وهذا التمييز مهم لأن خسائر المحول لا تتصرف بالطريقة نفسها. تكون خسائر القلب موجودة كلما كان المحول تحت التغذية، بينما ترتفع خسائر الملفات مع تيار الحمل. وقد يستفيد موقع ذو حمل أساسي معتدل لكنه مستمر من قلب سبائكي غير متبلور أكثر من موقع لا يغذي محوله إلا خلال عمليات نهارية قصيرة.

على سبيل المثال، قد يعمل مصنع بإنتاج على دفعات عند حمل يتراوح بين 35% و50% خلال معظم أيام الأسبوع، ثم يرتفع الحمل بشكل حاد عندما تعمل أنظمة التسخين والضواغط والناقلات ومحركات العمليات معاً. في هذه الحالة، ينطوي الاختيار بناءً على متوسط الحمل فقط على خطر ضعف الأداء الحراري عند الذروة. كما أن الاختيار بناءً على الذروة فقط قد يرفع التكلفة الأولية ويترك وحدة كبيرة الحجم تستهلك طاقة اللاحمل لسنوات. ويتمثل النهج الأفضل في نمذجة المدة المتوقعة لكل مستوى تحميل والتأكد من القدرة الحرارية للمصنّع والممانعة وقيم الخسائر في ظروف التشغيل المحددة.

لا تفترض أن «الحمل المتغير» يعني تلقائياً «محولاً أكبر». ففي بعض الأحيان يكون الترتيب الأكثر منطقية هو استخدام وحدتين أصغر مع استراتيجية ربط قضبان، بما يسمح لمحـول واحد بحمل فترات انخفاض الطلب وتقاسم الوحدتين للطلب الأعلى. قد يقلل ذلك السعة المغذاة غير الضرورية، لكنه يضيف أيضاً تعقيدات في الحماية والتبديل والمساحة والتشغيل. إنه قرار على مستوى النظام وليس قراراً يخص المحول وحده.

لماذا تستحق خسائر اللاحمل اهتماماً أكبر

تركز الفرق الصناعية بطبيعة الحال على الأداء عند الأحمال العالية لأن ذروات الإنتاج تكون ظاهرة ومؤثرة. أما خسائر اللاحمل فهي أقل وضوحاً؛ إذ تستمر بهدوء كلما كان المحول متصلاً بالشبكة. وبالنسبة لمنشأة يُتوقع أن تبقى تحت التغذية ليلاً ونهاراً، فإن هذا الاستهلاك المستمر للطاقة يستحق حساب تكلفة دورة الحياة.

يمكن أن يكون المحول السبائكي غير المتبلور ثلاثي الطور مرشحاً قوياً عندما تكون ساعات التغذية السنوية مرتفعة والاستخدام غير منتظم. صُمم القلب المعدني غير المتبلور لتقليل خسائر القلب المرتبطة بالهسترة. وبمصطلحات المشاريع البسيطة، يمكن أن يكون أكثر جدوى اقتصادياً عندما يقضي المحول وقتاً كبيراً تحت التغذية وبأقل من الحمل الكامل.

ومع ذلك، لا ينبغي أن تقارن وثائق الشراء الوحدات «غير المتبلورة» و«التقليدية» بناءً على رقم خسارة واحد معلن فقط. اطلب خسائر لاحمل مضمونة، وخسائر حمل عند درجة الحرارة المرجعية المحددة، وجهد الممانعة، ومستوى الصوت، وطريقة الاختبار أو المعيار المطبق. وتأكد أيضاً مما إذا كانت المعدات المساعدة وترتيبات التبريد وتكوين مغير المآخذ مشمولة في التقييم. فلا يعوض القلب منخفض الخسائر فئة تبريد غير مناسبة أو ترتيباً غير ملائم للتحكم في الجهد.

ينبغي أن تستخدم المقارنة المالية سعر الطاقة الخاص بالمشروع وساعات التشغيل ومنحنى التحميل المتوقع وفترة التقييم. وإذا كانت هذه المدخلات غير مؤكدة، فمن الأفضل عرض نطاق حساسية بدلاً من تقديم رقم واحد لفترة الاسترداد كما لو كان مضموناً. إذ يمكن لتعريفات الكهرباء وجداول الإنتاج وخطط التوسع المستقبلية أن تغير النتيجة جميعها.

تحقق من استقرار الجهد حيث يتصل الحمل فعلياً

غالباً ما يصاحب الطلب الصناعي المتغير تباين في الجهد. يمكن لبدء تشغيل المحركات الكبيرة ومعدات اللحام والكسارات وأفران القوس والتبديل المتكرر ومشغلات إلكترونيات القدرة أن تؤثر جميعها في ظروف الجهد. ويجب النظر إلى المحول بالاقتران مع طول المغذي وقدرة القصر في المنبع وحجم الكابلات وبنوك المكثفات ومرشحات التوافقيات وإعدادات الحماية.

تُعد الممانعة مصدراً شائعاً لسوء الفهم. فقد تساعد الممانعة الأعلى في الحد من تيار العطل، ما قد يبسط متطلبات معدات التبديل في جهة المصب. لكنها قد تؤدي أيضاً إلى هبوط أكبر في الجهد تحت الحمل الثقيل أو أثناء بدء تشغيل المحرك. وقد تحسن الممانعة الأقل تنظيم الجهد، لكنها تزيد تيار العطل المتاح. لا توجد قيمة «أفضل» عالمياً. يجب أن تتوافق الممانعة المناسبة مع دراسة الشبكة والمعدات المتصلة بقضبان الجهد الثانوي.

يحتاج اختيار المآخذ إلى المستوى نفسه من العناية. قد تكون المآخذ خارج الدائرة كافية لإمداد مرافق مستقر وتغيرات موسمية متوقعة. وعندما يتغير الجهد الوارد بشكل ملموس أو تتطلب العملية تسامحاً ضيقاً للجهد، فقد يكون مغير المآخذ تحت الحمل جديراً بالتقييم. وهذا لا يعني أن كل محول صناعي يحتاج إليه. إذ يضيف تغيير المآخذ تحت الحمل معدات إضافية ومتطلبات صيانة ومنطق تحكم، لذلك ينبغي إثبات قيمته من خلال ظروف التشغيل بدلاً من إضافته كميزة افتراضية.

يمكن للتوافقيات والأحمال غير الخطية أن تغير المواصفات

تتضمن المواقع الصناعية الحديثة بشكل متزايد مشغلات التردد المتغير والمقومات وأنظمة UPS ومحولات تخزين البطاريات وشحن المركبات الكهربائية وغيرها من الأحمال غير الخطية. ويمكن لهذه الأجهزة إدخال تيار توافقي وزيادة تسخين الملفات والتأثير في الخسائر بما يتجاوز ما توحي به عملية حساب kVA البسيطة.

إذا كان الحمل يحتوي على نسبة مؤثرة من إلكترونيات القدرة، فاطلب بيانات التوافقيات مبكراً من مصمم العملية أو مورّد المعدات. ويمكن لمورّد المحول عندئذٍ تقييم ما إذا كان خفض القدرة أو ترتيب ملفات مختلف أو تدريع كهروستاتيكي أو تبريد معزز أو تصميم مخفف للتوافقيات مناسباً. إن الانتظار إلى مرحلة التشغيل التجريبي لاكتشاف ارتفاع درجة الحرارة أو الفصل المتكرر غير المبرر أو تشوه الجهد غير المقبول هو طريقة مكلفة لمعالجة فجوة في المواصفات.

تكتسب هذه النقطة أهمية خاصة في منشآت الطاقة الجديدة. فقد تبدو محطة رفع جهد كهروضوئية بسيطة كهربائياً من مسافة بعيدة، لكن يجب النظر إلى سلوك العاكس والتزامات كود الشبكة والتحكم في القدرة غير الفعالة ومنحنى التصدير على مستوى النظام. وقد تكون لمحول التوزيع الذي يغذي الأحمال المساعدة متطلبات مختلفة جداً عن محول الرفع الرئيسي الذي يربط التوليد بالشبكة.

غالباً ما تحدد ظروف التركيب الموثوقية الفعلية

حتى المحول المصمم جيداً قد تكون له مدة خدمة قصيرة أو مليئة بالمشكلات إذا تم تجاهل ظروف التركيب. يجب تسجيل درجة الحرارة المحيطة والارتفاع والرطوبة والغبار والتلوث الملحي والغازات المسببة للتآكل والتهوية والمتطلبات الزلزالية وإمكانية الوصول للصيانة قبل الاعتماد الفني. وهذه ليست ملاحظات موقع ثانوية، بل تؤثر في اختيار العزل وأداء التبريد وتصميم الغلاف وترتيب الأطراف وتخطيط الخدمة.

بالنسبة لغرف المحولات الداخلية، تحقق من مسار التهوية الفعلي بدلاً من الاعتماد على رسم يضع وصف «مهواة» للغرفة. يجب أن يكون الهواء الساخن قادراً على مغادرة الغرفة، ويجب أن يدخل هواء بديل دون التسبب في مشكلة إعادة تدوير. وبالنسبة للتركيبات الخارجية، ضع في الاعتبار التصريف والتعرض للفيضانات ودخول الكابلات وحدود الضوضاء قرب المباني المشغولة والمساحة العملية المطلوبة للفحص والاستبدال.

قد تكون المعدات المغمورة بالزيت مناسبة عند مستويات الجهد الأعلى أو لمهام نقل القدرة الأكبر، بينما تُدرس المحولات الجافة كثيراً لمواقع التوزيع الداخلية حيث تهيمن متطلبات السلامة من الحريق وقيود المساحة. ويعتمد الاختيار الصحيح على فئة جهد المشروع والسعة والمتطلبات البيئية والقواعد المحلية وفلسفة التشغيل. ولا ينبغي اختزاله في تفضيل عام لنوع إنشاء واحد.

نسّق محول التوزيع مع شبكة المنبع

يُقيّم المحول السبائكي غير المتبلور ثلاثي الطور عادة على مستوى التوزيع، لكن أداءه يتشكل وفق ترتيب إمداد المنبع. ففي المجمعات الصناعية الكبيرة والمحطات الفرعية الإقليمية وعمليات التعدين ومشاريع الطاقة المتجددة، قد يقع تصميم التوزيع خلف محول رفع أو خفض جهد عالٍ. ويجب أن تبقى نسبة الجهد ومجموعة المتجهات وتأريض النقطة المحايدة ومستوى العطل ومتطلبات القياس وتنسيق الحماية متسقة عبر السلسلة.

بالنسبة للمشاريع التي تتطلب تحويل جهد أعلى، يمكن النظر في حل من المنبع مثل محول مغمور بالزيت 110kV كجزء من بنية الشبكة الأوسع. وهو مصمم لتحويل الجهد ونقل الطاقة الموثوق في تطبيقات تشمل المحطات الفرعية الإقليمية والمؤسسات الصناعية والتعدينية ومحطات رفع جهد محطات الطاقة ومشاريع الطاقة الجديدة المتصلة بالشبكة. ويمكن أن يمتد نطاق سعته المعلن إلى 200MVA، مع ضرورة مواءمة التكوين النهائي مع دراسة الشبكة وظروف الموقع.

على هذا المستوى، ينبغي لمديري المشاريع تجنب التعامل مع محول الجهد العالي ووحدات التوزيع ذات الجهد المنخفض كحزم شراء منفصلة من دون أي تنسيق فني بينهما. فقد يسبب عدم التوافق في مجموعة المتجهات أو فلسفة الحماية أو نمط التشغيل المتوقع تأخيرات طويلة بعد تقديم طلبات المعدات.

ما الذي يجب طلبه قبل إصدار أمر الشراء

ينبغي أن تصف المواصفات المهمة الكهربائية، لا أن تذكر نوعاً عاماً من المحولات فقط. سيحتاج المصنّع القادر إلى أكثر من نسبة الجهد وkVA. وتؤكد شركة جينشيدا لتكنولوجيا الطاقة الكهربائية المحدودة، التي تعمل في معدات النقل والتوزيع للتطبيقات الصناعية والشبكات والبنية التحتية والطاقة الجديدة، على قيمة التنسيق الفني قبل التصنيع. ويكون هذا النهج مفيداً لأن العديد من المشكلات التي يمكن تجنبها تبدأ بمدخلات مشروع غير مكتملة.

• قدّم منحنيات حمل مقاسة أو تقديرية، بما في ذلك أحداث بدء تشغيل المحركات وذروة الطلب.
• حدد جهود الدخل والخرج المطلوبة والتردد ومجموعة المتجهات وطريقة التأريض.
• حدد الأحمال المولدة للتوافقيات ومعدات تصحيح معامل القدرة وهوامش التوسع المستقبلي.
• أكد بيئة التركيب والارتفاع ونطاق درجة الحرارة المحيطة وقيود الوصول وتوقعات الضوضاء.
• اطلب أرقام الخسائر المضمونة ووضح المعيار ودرجة الحرارة المرجعية ومتطلبات اختبار القبول.
• راجع تنسيق الحماية وقدرة تحمل القصر والأطراف وترتيب صندوق الكابلات والمراقبة وتوقعات قطع الغيار.

اسأل أيضاً عن المتطلبات الإلزامية والمتطلبات التي تعد مجرد تفضيلات. تجمع المشاريع أحياناً كل خيار متاح—المراقبة والطلاءات الخاصة والعزل المعزز والمآخذ الإضافية والملحقات الاحتياطية—من دون التحقق مما إذا كان الموقع يحتاج إليها فعلاً. وقد تكون النتيجة فترات توريد أطول وصيانة أصعب وفائدة عملية محدودة. وعلى العكس، قد يؤدي إلغاء المراقبة الضرورية أو الحماية البيئية لتوفير التكلفة الأولية إلى مخاطر أكبر بكثير لاحقاً.

قرار ينبغي أن يصمد أمام واقع التشغيل

ليس المحول المناسب بالضرورة هو الوحدة ذات أقل سعر شراء أو أقل خسارة لاحمل معلنة أو أعلى سعة اسمية. بالنسبة للأحمال الصناعية المتغيرة، فإن أفضل اختيار هو الذي يحافظ على كفاءته أثناء التشغيل العادي، ويدير الإجهاد الحراري وإجهاد الجهد خلال الذروات المتوقعة، ويتوافق مع نظام الحماية، ويمكن صيانته في بيئة التركيب الفعلية.

قبل الاعتماد النهائي، راجع دراسة الحمل مع مورّد المحول والمصمم الكهربائي ومهندس الحماية في المناقشة نفسها. إذا كان بإمكان الفريق شرح كيفية أداء الوحدة عند الحمل المنخفض والحمل العادي وحمل الذروة وظروف بدء تشغيل المحركات والتوسع المستقبلي، فمن المرجح أن يكون الاختيار ناضجاً. أما إذا ظل النقاش يدور حول رقم kVA واحد، فالمشروع غير جاهز لإصدار الطلب.
