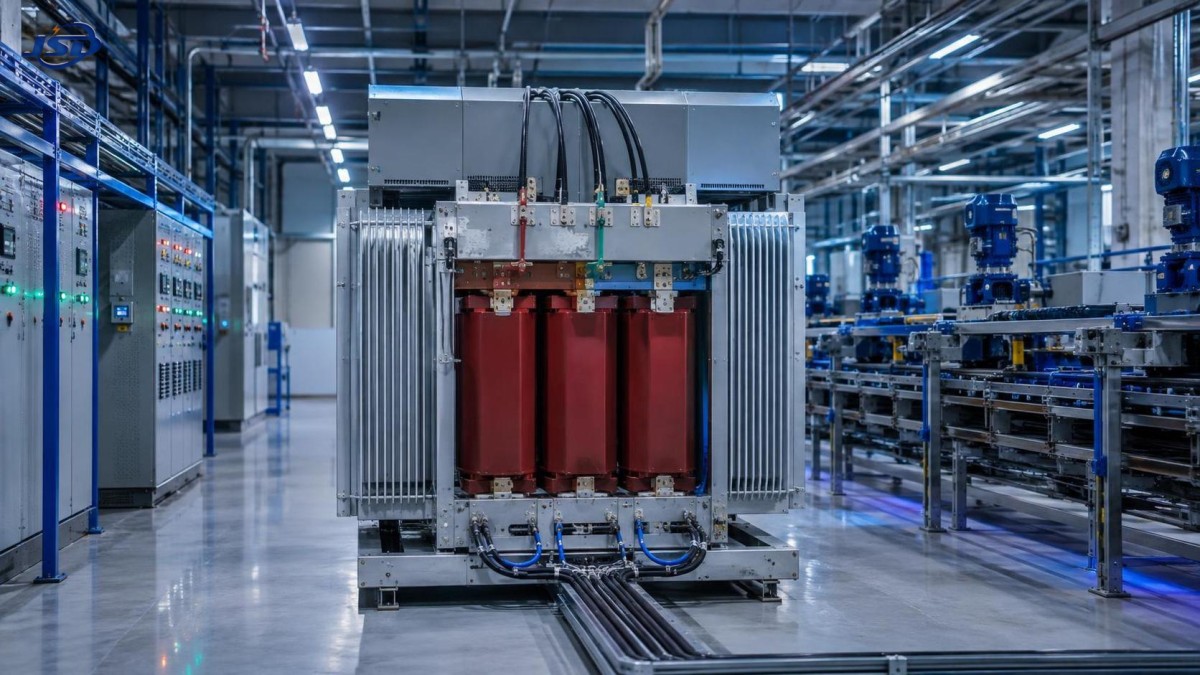

Sélection d’un transformateur triphasé en alliage amorphe pour des charges industrielles variables

Sélection d’un transformateur triphasé à alliage amorphe pour des charges industrielles variables

La sélection d’untransformateur triphasé à alliage amorphe pour un projet industriel se résume rarement à un simple calcul de capacité. La puissance nominale en kVA reste importante, bien sûr, mais elle n’explique pas comment le transformateur se comportera lorsqu’une usine passe d’une production réduite à son plein rendement, lors du démarrage de gros moteurs ou lorsque la production d’énergie renouvelable modifie le sens et la qualité du flux électrique.

C’est à ce stade que de nombreux projets deviennent inutilement coûteux. Un transformateur peut être surdimensionné afin de « prévoir une marge », tout en fonctionnant la majeure partie de sa durée de vie à faible charge. Ou bien il peut être sélectionné au plus près de la demande moyenne prévue, puis subir des contraintes thermiques répétées pendant les périodes de production de pointe. Pour les installations présentant des charges variables — telles que les usines de transformation, les stations de pompage, les exploitations minières, les plateformes logistiques, les ateliers à forte intensité de données et les sites raccordés au photovoltaïque — le bon choix dépend du profil de charge, et pas seulement de la puissance indiquée sur la plaque signalétique.

La technologie de noyau en alliage amorphe est particulièrement pertinente lorsque les transformateurs restent sous tension pendant de longues périodes alors que la demande varie. Son principal avantage réside dans des pertes à vide inférieures à celles des conceptions conventionnelles à noyau en acier au silicium. Cet avantage peut être significatif dans une installation fonctionnant 24 heures sur 24, connaissant des variations saisonnières de production ou maintenant plusieurs transformateurs de distribution en état de veille opérationnelle. Toutefois, la réduction des pertes à vide doit être considérée comme un élément de décision parmi d’autres, et non comme l’unique critère.

Commencer par la courbe de charge, et non par la valeur de pointe

La première question devrait être : à quoi ressemble réellement la demande au fil du temps ? Les équipes de projet reçoivent souvent une seule valeur de demande maximale issue d’un dossier de conception électrique préliminaire. Cette valeur est utile pour vérifier la limite supérieure, mais elle n’indique pas si la charge reste proche de ce niveau dix minutes par jour, deux heures par poste ou pendant la majeure partie de l’année.

Une analyse pratique doit distinguer au moins quatre conditions : la charge de base, la charge en fonctionnement normal, la charge de pointe récurrente et la charge anormale ou de secours. Cette distinction est importante, car les pertes du transformateur ne se comportent pas de la même manière. Les pertes dans le noyau sont présentes dès que le transformateur est sous tension, tandis que les pertes dans les enroulements augmentent avec le courant de charge. Un site présentant une charge de base modeste mais continue peut davantage bénéficier d’un noyau en alliage amorphe qu’un site qui ne met son transformateur sous tension que pendant de courtes opérations diurnes.

Par exemple, une usine à production par lots peut fonctionner entre 35 % et 50 % de charge pendant une grande partie de la semaine, puis connaître une forte hausse lorsque les systèmes de chauffage, les compresseurs, les convoyeurs et les moteurs de procédé fonctionnent simultanément. Dans ce cas, une sélection fondée uniquement sur la charge moyenne risque d’entraîner de mauvaises performances thermiques au pic. Une sélection fondée uniquement sur le pic peut augmenter le coût initial et laisser une unité surdimensionnée consommer de l’énergie à vide pendant des années. La meilleure approche consiste à modéliser la durée de charge attendue et à confirmer la capacité thermique, l’impédance et les valeurs de pertes du fabricant dans les conditions de fonctionnement indiquées.

Ne supposez pas qu’une « charge variable » implique automatiquement un « transformateur plus grand ». Parfois, la solution la plus pertinente consiste à installer deux unités plus petites avec une stratégie de couplage de jeux de barres, permettant à un transformateur d’assurer les périodes de faible demande et aux deux unités de se partager la demande plus élevée. Cela peut réduire la capacité inutilement maintenue sous tension, mais augmente également la complexité de la protection, de la commutation, de l’encombrement et de l’exploitation. Il s’agit d’une décision de système, plutôt que d’une décision concernant uniquement le transformateur.

Pourquoi les pertes à vide méritent davantage d’attention

Les équipes industrielles se concentrent naturellement sur les performances à forte charge, car les pics de production sont visibles et perturbateurs. Les pertes à vide sont moins visibles ; elles se poursuivent silencieusement dès lors que le transformateur est raccordé au réseau. Pour une installation appelée à rester sous tension jour et nuit, cette consommation continue mérite un calcul du coût sur le cycle de vie.

Un transformateur triphasé à alliage amorphe peut être un excellent choix lorsque le nombre annuel d’heures sous tension est élevé et que le taux d’utilisation est irrégulier. Le noyau métallique amorphe est conçu pour réduire les pertes de noyau liées à l’hystérésis. En termes de projet, il peut présenter un meilleur intérêt économique lorsque le transformateur reste sous tension pendant une durée importante sans être à pleine charge.

Toutefois, les documents d’approvisionnement ne doivent pas comparer les unités « amorphes » et « conventionnelles » à partir d’une seule valeur de perte indiquée. Demandez les pertes à vide garanties, les pertes en charge à la température de référence spécifiée, la tension d’impédance, le niveau sonore ainsi que la méthode d’essai ou la norme applicable. Vérifiez également si les équipements auxiliaires, les dispositions de refroidissement et la configuration du changeur de prises sont inclus dans l’évaluation. Un noyau à faibles pertes ne compense pas une classe de refroidissement mal adaptée ou une solution de régulation de tension inappropriée.

La comparaison financière doit utiliser le prix de l’énergie, les heures de fonctionnement, le profil de charge attendu et la période d’évaluation propres au projet. Si ces données sont incertaines, il est préférable de présenter une plage de sensibilité plutôt qu’un unique délai de retour sur investissement comme s’il était garanti. Les tarifs de l’électricité, les programmes de production et les projets d’extension futurs peuvent tous modifier le résultat.

Vérifier la stabilité de tension là où la charge est réellement raccordée

La demande industrielle variable s’accompagne souvent de variations de tension. Les démarrages de gros moteurs, les équipements de soudage, les concasseurs, les fours à arc, les commutations fréquentes et les variateurs électroniques peuvent tous affecter les conditions de tension. Le transformateur doit être considéré conjointement avec la longueur des départs, la puissance de court-circuit amont, la section des câbles, les batteries de condensateurs, les filtres harmoniques et les réglages de protection.

L’impédance est une source fréquente de malentendus. Une impédance plus élevée peut aider à limiter le courant de défaut, ce qui peut simplifier les exigences applicables à l’appareillage de commutation en aval. Toutefois, elle peut aussi provoquer une chute de tension plus importante sous forte charge ou lors du démarrage d’un moteur. Une impédance plus faible peut améliorer la régulation de tension, mais accroître le courant de défaut disponible. Il n’existe pas de valeur universellement « optimale ». L’impédance appropriée doit correspondre à l’étude du réseau et aux équipements raccordés au jeu de barres secondaire.

Le choix des prises exige le même niveau de soin. Des prises hors tension peuvent suffire pour une alimentation de réseau stable et des variations saisonnières prévisibles. Lorsque la tension d’entrée varie sensiblement ou que le procédé présente une tolérance de tension stricte, un changeur de prises en charge peut mériter d’être évalué. Cela ne signifie pas que chaque transformateur industriel en nécessite un. Le changement de prises en charge implique des équipements supplémentaires, des exigences de maintenance et une logique de commande ; son intérêt doit donc être démontré par les conditions d’exploitation plutôt qu’ajouté comme fonction standard.

Les harmoniques et les charges non linéaires peuvent modifier la spécification

Les sites industriels modernes intègrent de plus en plus de variateurs de fréquence, redresseurs, systèmes UPS, convertisseurs de stockage par batteries, systèmes de recharge de véhicules électriques et autres charges non linéaires. Ces dispositifs peuvent introduire des courants harmoniques, augmenter l’échauffement des enroulements et influer sur les pertes au-delà de ce qu’un simple calcul en kVA laisse supposer.

Si la charge comprend une proportion importante d’équipements d’électronique de puissance, demandez dès le début les données harmoniques au concepteur du procédé ou au fournisseur d’équipements. Le fournisseur de transformateurs peut alors déterminer si un déclassement, une disposition différente des enroulements, un blindage électrostatique, un refroidissement renforcé ou une conception atténuant les harmoniques est approprié. Attendre la mise en service pour découvrir une surchauffe, des déclenchements intempestifs ou une distorsion de tension inacceptable est une manière coûteuse de résoudre une lacune de spécification.

Ce point est particulièrement pertinent dans les installations d’énergies nouvelles. Un poste élévateur photovoltaïque peut sembler électriquement simple à distance, mais le comportement de ses onduleurs, les obligations liées au code de réseau, la régulation de la puissance réactive et son profil d’injection doivent être examinés au niveau du système. Le transformateur de distribution alimentant les charges auxiliaires peut avoir des exigences très différentes de celles du transformateur élévateur principal raccordant la production au réseau.

Les conditions d’installation déterminent souvent la fiabilité réelle

Un transformateur bien conçu peut néanmoins avoir une durée de service courte ou problématique si les conditions d’installation sont ignorées. La température ambiante, l’altitude, l’humidité, la poussière, la contamination saline, les gaz corrosifs, la ventilation, les exigences sismiques et l’accès pour la maintenance doivent être consignés avant l’approbation technique. Il ne s’agit pas de simples notes de site. Ces facteurs influencent le choix de l’isolation, les performances de refroidissement, la conception de l’enveloppe, la disposition des bornes et la planification de la maintenance.

Pour les locaux de transformateurs intérieurs, vérifiez le cheminement réel de la ventilation plutôt que de vous fier à un plan qui qualifie le local de « ventilé ». L’air chaud doit pouvoir quitter le local et l’air de remplacement doit pouvoir y entrer sans créer de problème de recirculation. Pour les installations extérieures, prenez en compte le drainage, l’exposition aux inondations, l’entrée des câbles, les limites sonores à proximité des bâtiments occupés et l’espace pratique nécessaire aux inspections et aux remplacements.

Les équipements immergés dans l’huile peuvent convenir à des niveaux de tension plus élevés ou à des besoins de transfert de puissance plus importants, tandis que les transformateurs secs sont fréquemment envisagés pour les emplacements de distribution intérieurs où les contraintes de sécurité incendie et d’espace prédominent. Le choix approprié dépend de la classe de tension, de la capacité, des exigences environnementales, des réglementations locales et de la philosophie d’exploitation du projet. Il ne doit pas être réduit à une préférence générale pour un type de construction.

Coordonner le transformateur de distribution avec le réseau amont

Un transformateur triphasé à alliage amorphe est couramment évalué au niveau de la distribution, mais ses performances sont influencées par la configuration de l’alimentation amont. Dans les grands parcs industriels, les postes régionaux, les exploitations minières et les projets d’énergie renouvelable, la conception de la distribution peut se situer en aval d’un transformateur élévateur ou abaisseur haute tension. Le rapport de tension, le groupe vectoriel, la mise à la terre du neutre, le niveau de défaut, les exigences de comptage et la coordination des protections doivent rester cohérents sur l’ensemble de la chaîne.

Pour les projets nécessitant une transformation à plus haute tension, une solution amont telle que letransformateur immergé dans l’huile 110kV peut être envisagée dans le cadre de l’architecture globale du réseau. Il est conçu pour la transformation de tension et le transport fiable de l’énergie dans des applications comprenant les postes régionaux, les entreprises industrielles et minières, les postes élévateurs de centrales électriques et les projets d’énergies nouvelles raccordés au réseau. Sa plage de capacité indiquée peut atteindre 200MVA, tandis que la configuration finale doit toujours être adaptée à l’étude du réseau et aux conditions du site.

À ce niveau, les responsables de projet doivent éviter de traiter le transformateur haute tension et les unités de distribution basse tension comme des lots d’approvisionnement séparés, sans échange technique entre eux. Une incompatibilité de groupe vectoriel, de philosophie de protection ou de mode de fonctionnement prévu peut entraîner des retards longtemps après la passation des commandes d’équipements.

Ce qu’il faut demander avant d’émettre le bon de commande

La spécification doit décrire le service électrique requis, et non simplement un type générique de transformateur. Un fabricant compétent aura besoin de plus que du rapport de tension et de la puissance en kVA. Jinshida Electric Power Technology Co., Ltd., qui intervient dans les équipements de transport et de distribution d’électricité pour les applications industrielles, de réseau, d’infrastructure et d’énergies nouvelles, souligne l’importance de la coordination technique avant la fabrication. Cette approche est utile, car de nombreux problèmes évitables commencent par des données de projet incomplètes.

• Fournissez des courbes de charge mesurées ou estimées, y compris les événements de démarrage des moteurs et de demande de pointe.
• Indiquez les tensions primaire et secondaire requises, la fréquence, le groupe vectoriel et la méthode de mise à la terre.
• Identifiez les charges générant des harmoniques, les équipements de correction du facteur de puissance et les marges prévues pour les extensions futures.
• Confirmez l’environnement d’installation, l’altitude, la plage de température ambiante, les limites d’accès et les attentes en matière de bruit.
• Demandez des valeurs de pertes garanties et précisez la norme, la température de référence et les exigences relatives aux essais de réception.
• Examinez la coordination des protections, la tenue aux courts-circuits, les bornes, la configuration des boîtes à câbles, la surveillance et les besoins en pièces de rechange.

Demandez également quelles exigences sont obligatoires et lesquelles relèvent de préférences. Les projets combinent parfois toutes les options disponibles — surveillance, revêtements spéciaux, isolation renforcée, prises supplémentaires, accessoires redondants — sans vérifier si le site en a réellement besoin. Il peut en résulter des délais plus longs, une maintenance plus difficile et un bénéfice pratique limité. À l’inverse, supprimer la surveillance nécessaire ou la protection environnementale afin de réduire le coût initial peut créer ultérieurement un risque bien plus important.

Une décision qui doit résister à la réalité de l’exploitation

Le bon transformateur n’est pas nécessairement l’unité ayant le prix d’achat le plus bas, les pertes à vide indiquées les plus faibles ou la capacité nominale la plus élevée. Pour des charges industrielles variables, le meilleur choix est celui qui demeure efficace en fonctionnement normal, gère les contraintes thermiques et de tension lors des pics prévisibles, s’intègre au schéma de protection et peut être entretenu dans l’environnement réel d’installation.

Avant l’approbation finale, examinez l’étude de charge avec le fournisseur de transformateurs, le concepteur électrique et l’ingénieur de protection lors d’un même échange. Si l’équipe peut expliquer comment l’unité fonctionnera à faible charge, à charge normale, à charge de pointe, dans les conditions de démarrage des moteurs et lors d’une extension future, la sélection est probablement aboutie. Si la discussion reste centrée sur un seul chiffre en kVA, le projet n’est pas prêt à être commandé.
