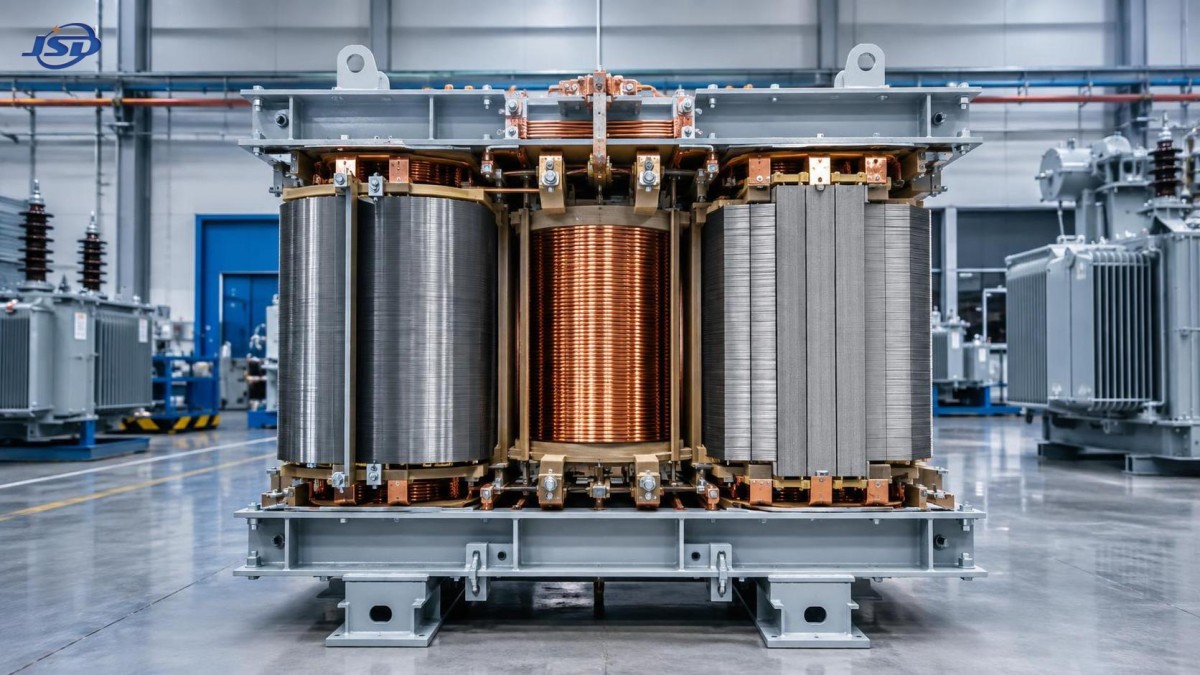

Por que os núcleos de liga amorfa proporcionam menores perdas em vazio do que o aço silício

Um transformador de liga amorfa de baixa perda reduz as perdas em vazio principalmente porque o material do seu núcleo requer menos energia para inverter a direção magnética durante cada ciclo de corrente alternada. A diferença começa no nível atômico. O aço silício possui uma estrutura cristalina ordenada, enquanto a liga amorfa é solidificada rapidamente em uma fita fina antes que os cristais possam se formar. Seus átomos permanecem em uma disposição desordenada, o que confere ao material uma resistência muito menor à magnetização e desmagnetização repetidas.

As perdas em vazio existem sempre que um transformador está energizado, mesmo quando seu lado secundário fornece pouca ou nenhuma carga. Portanto, elas são regidas principalmente pelo núcleo, pela tensão aplicada, frequência, densidade de fluxo magnético, condição do material e qualidade da montagem do núcleo. A resistência dos enrolamentos tem pouca influência nessa categoria de perdas. Consequentemente, uma comparação entre liga amorfa e aço silício deve se concentrar no comportamento magnético, e não apenas na potência nominal.

O movimento dos domínios magnéticos requer menos energia

Os materiais ferromagnéticos contêm domínios magnéticos: pequenas regiões cujos momentos magnéticos estão alinhados internamente. Quando uma tensão alternada é aplicada ao enrolamento de um transformador, o fluxo no núcleo muda de direção a cada meio ciclo. As paredes dos domínios se movem e as orientações dos domínios giram em resposta. A energia despendida nesse processo repetido torna-se perda por histerese.

O aço silício de grão orientado é projetado para conduzir o fluxo magnético de forma eficiente ao longo da direção de laminação. Continua sendo um material eficaz para núcleos de transformadores, especialmente quando a resistência mecânica, os métodos de processamento consolidados e a geometria compacta do núcleo são importantes. No entanto, seus grãos cristalinos, contornos de grão e anisotropia cristalina criam barreiras ao movimento dos domínios. A inversão da magnetização requer um campo magnético mensurável, representado pela área delimitada pelo ciclo de histerese do material.

A liga amorfa não possui rede cristalina de longo alcance nem contornos de grão convencionais. A ausência de uma estrutura cristalina regular reduz a anisotropia magnetocristalina, de modo que os domínios magnéticos encontram menos obstáculos estruturais fixos ao se reorientarem. Seu ciclo de histerese é, consequentemente, estreito. Uma menor área do ciclo significa menos energia dissipada por ciclo de magnetização, reduzindo diretamente o componente de histerese das perdas em vazio.

Essa propriedade do material é particularmente significativa porque um transformador de distribuição pode permanecer energizado durante a maior parte de sua vida útil. As perdas em carga aumentam e diminuem com a corrente, enquanto as perdas no núcleo persistem sempre que a tensão nominal está presente. Portanto, uma redução modesta em perdas que ocorrem continuamente pode ser operacionalmente relevante ao longo de longos períodos de energização.

Fitas finas suprimem correntes parasitas circulantes

As perdas no núcleo também incluem perdas por correntes parasitas. A variação do fluxo induz tensões no próprio material condutor do núcleo. Essas tensões acionam correntes circulantes locais, e seu aquecimento resistivo consome energia. As perdas por correntes parasitas são fortemente influenciadas pela espessura das lâminas, resistividade elétrica, frequência e densidade de fluxo.

Os núcleos de aço silício são montados a partir de lâminas isoladas para interromper esses caminhos de corrente. Essa abordagem é eficaz, mas as chapas individuais são consideravelmente mais espessas do que a fita de metal amorfo. A liga amorfa é normalmente fabricada como uma tira muito fina, depois revestida com uma camada isolante e enrolada para formar um núcleo. A pequena dimensão através da espessura da fita limita acentuadamente a área disponível para os circuitos de corrente induzida.

A composição da liga amorfa também possui resistividade elétrica comparativamente alta. Combinada com a espessura da fita, essa propriedade reduz o componente de correntes parasitas sem depender exclusivamente do isolamento entre lâminas. O resultado é uma vantagem no nível do material, e não uma melhoria obtida apenas pela alteração da configuração externa de um transformador.

Nenhum dos efeitos deve ser considerado isoladamente. Um material de baixa histerese ainda pode apresentar perdas desnecessárias por correntes parasitas se o isolamento da fita for danificado ou se pontes condutivas forem introduzidas durante a montagem do núcleo. Por outro lado, lâminas finas por si só não produzem o comportamento de baixa histerese associado ao metal amorfo. A redução das perdas em vazio resulta da combinação de baixo comportamento coercitivo, alta resistividade e fita isolada muito fina.

A densidade de fluxo altera a comparação

A liga amorfa normalmente não é selecionada simplesmente substituindo-se o aço silício por uma massa igual de material. Sua densidade de fluxo de saturação é menor que a dos graus comuns de aço elétrico. Para evitar a aproximação da saturação na tensão nominal, o projeto do transformador frequentemente utiliza uma seção transversal efetiva maior do núcleo ou opera com uma densidade de fluxo menor. Essa geometria afeta a alocação da janela do núcleo, as dimensões dos enrolamentos, a disposição do tanque, o comportamento acústico e a massa total.

Essa é uma fonte frequente de comparações enganosas. Um núcleo menor de aço silício e um núcleo maior de material amorfo podem ter a mesma potência nominal, mas suas densidades de fluxo, correntes de excitação e restrições de fabricação podem ser diferentes. Comparar valores de perda apenas com base na potência nominal em kVA do transformador oculta a verdadeira base de projeto. A comparação relevante é entre transformadores completos testados sob a mesma forma de onda de tensão, frequência, posição de tap, condição de temperatura e método de ensaio aplicável.

A sensibilidade à tensão também merece atenção. O fluxo no núcleo é aproximadamente proporcional à tensão aplicada dividida pela frequência. Sobretensão sustentada, operação em baixa frequência ou distorção harmônica da tensão podem aumentar o fluxo de pico e elevar as perdas de excitação. Como os projetos com material amorfo são frequentemente otimizados em torno de uma densidade de fluxo nominal controlada, as condições de tensão no local devem ser consideradas, em vez de presumidas como ideais.

Os harmônicos não afetam todos os mecanismos de perda da mesma forma. Componentes de fluxo de frequência mais alta tendem a aumentar os efeitos de correntes parasitas, enquanto os picos da forma de onda podem levar partes locais do núcleo mais próximas da saturação. Um resultado de baixa perda em vazio na frequência fundamental não prevê automaticamente o comportamento sob uma alimentação altamente distorcida. O ponto de ensaio publicado de perda em vazio do transformador continua válido, mas não deve ser tratado como uma representação universal de todas as formas de onda.

A construção do núcleo pode preservar ou reduzir a vantagem do material

A fita amorfa é mais fina e mecanicamente mais sensível do que as lâminas convencionais de aço silício. Por isso, os detalhes de fabricação têm uma relação incomumente direta com o desempenho final. Dobramento, puncionamento, pressão excessiva de aperto, tensões localizadas e manuseio inadequado podem introduzir estados de tensão magneticamente desfavoráveis. Essas tensões impedem o movimento dos domínios e aumentam as perdas no núcleo ou o ruído relacionado à magnetostrição.

Muitos núcleos de transformadores amorfos utilizam configurações de núcleo enrolado ou núcleo cortado, pois a fita não pode ser processada como lâminas estampadas padrão sem penalidades. Após o corte e a conformação, o núcleo pode exigir tratamento térmico controlado para aliviar tensões internas e estabelecer as características magnéticas pretendidas. Em seguida, as juntas do núcleo devem ser montadas com sobreposição precisa e fechamento consistente. Uma junta mal fechada aumenta a relutância local, eleva a corrente magnetizante e pode criar concentração localizada de fluxo.

O transporte e a instalação também são relevantes. Choque mecânico, estruturas de aperto frouxas ou vibração excessiva podem alterar a distribuição de tensões no núcleo. Esses problemas não necessariamente provocam uma falha elétrica imediata, mas podem deslocar o som audível ou a corrente em vazio dos valores esperados. Quando surge um resultado de perda em vazio inesperadamente alto, a investigação deve distinguir entre erro no sistema de ensaio, efeitos da forma de onda de tensão, condição das juntas do núcleo, problemas de excitação relacionados aos enrolamentos e tensões mecânicas introduzidas após a fabricação.

Os valores de perda exigem uma base de ensaio comum

A perda em vazio é medida com a tensão nominal aplicada a um enrolamento enquanto o outro enrolamento permanece aberto. A potência de entrada medida inclui perdas no núcleo e uma pequena quantidade de perdas no enrolamento causadas pela corrente de excitação. Como a corrente de excitação é relativamente baixa, o núcleo predomina, mas a configuração de ensaio ainda é importante. A tensão deve ser regulada, a distorção da forma de onda controlada e o equipamento de medição deve ser adequado para condições de baixo fator de potência.

Os relatórios de ensaio devem identificar claramente a tensão nominal, frequência, enrolamento energizado, posição de tap, corrente em vazio medida e a temperatura ou a convenção de correção utilizada. Valores sem esse contexto são difíceis de comparar. Um transformador projetado para uma frequência não deve ser avaliado em relação a um valor de perda obtido em outra frequência, e uma medição com tensão reduzida não pode substituir um resultado de perda em vazio em tensão nominal.

Menores perdas em vazio não eliminam as compensações de projeto

A liga amorfa é mais convincente quando o transformador permanece energizado por longos intervalos e a carga média não domina a perda total de energia. Uma unidade continuamente energizada que atende a uma demanda intermitente tem muitas horas durante as quais a perda no núcleo representa uma grande parcela de seu consumo de energia. Quando a carga é consistentemente alta, as perdas nos enrolamentos, o tamanho dos condutores, o sistema de refrigeração e a impedância podem ter maior peso no cálculo geral de eficiência.

O som também deve ser avaliado separadamente das perdas em vazio. A magnetostrição causa alterações dimensionais à medida que o fluxo magnético varia, produzindo vibração que pode ser transmitida pelo núcleo, sistema de aperto, tanque e estrutura de montagem. A seleção do material influencia esse comportamento, mas o nível sonoro também depende da geometria do núcleo, da força de montagem, da ressonância e do ambiente de instalação. Dois transformadores com valores semelhantes de perda no núcleo podem produzir resultados acústicos diferentes.

Para instalações de energia renovável e do lado da rede, a seleção do transformador também deve considerar o perfil operacional dos equipamentos conectados. Uma instalação de armazenamento em contêiner, como oSistema de Armazenamento de Energia em Contêiner com Refrigeração Líquida de 1MW/2MWh, pode impor correntes variáveis de carga e descarga, enquanto o transformador associado pode permanecer energizado entre os eventos de despacho. O benefício da perda no núcleo é avaliado com base nessa duração de energização, enquanto a perda no cobre deve ser avaliada a partir do perfil de corrente real e do conteúdo harmônico do sistema de conversão de energia.

Como interpretar uma especificação sem exagerar o resultado

Um baixo valor de perda em vazio só é significativo quando pertence a um projeto completo e compatível. O material do núcleo, por si só, não determina o desempenho do transformador. A mesma liga amorfa pode produzir resultados diferentes quando mudam a seção transversal do núcleo, o padrão das juntas, o processo de recozimento, a densidade de fluxo, o projeto dos enrolamentos e o método de aperto. Da mesma forma, um transformador de aço silício pode ser bem projetado e adequado quando o tamanho físico, as restrições de ruído, a capacidade de sobrecarga ou as limitações de uma instalação existente determinam o projeto.

A conclusão técnica defensável é mais restrita: os núcleos de liga amorfa possuem uma vantagem inerente de material em relação às perdas em vazio porque sua estrutura não cristalina reduz as perdas por histerese e suas fitas finas de alta resistividade restringem as correntes parasitas. Essa vantagem é mantida somente quando o transformador é projetado considerando a menor densidade de fluxo de saturação do material e quando a fabricação, os ensaios, o transporte e a instalação evitam a introdução de tensões ou vieses de medição que ocultem o desempenho pretendido.
