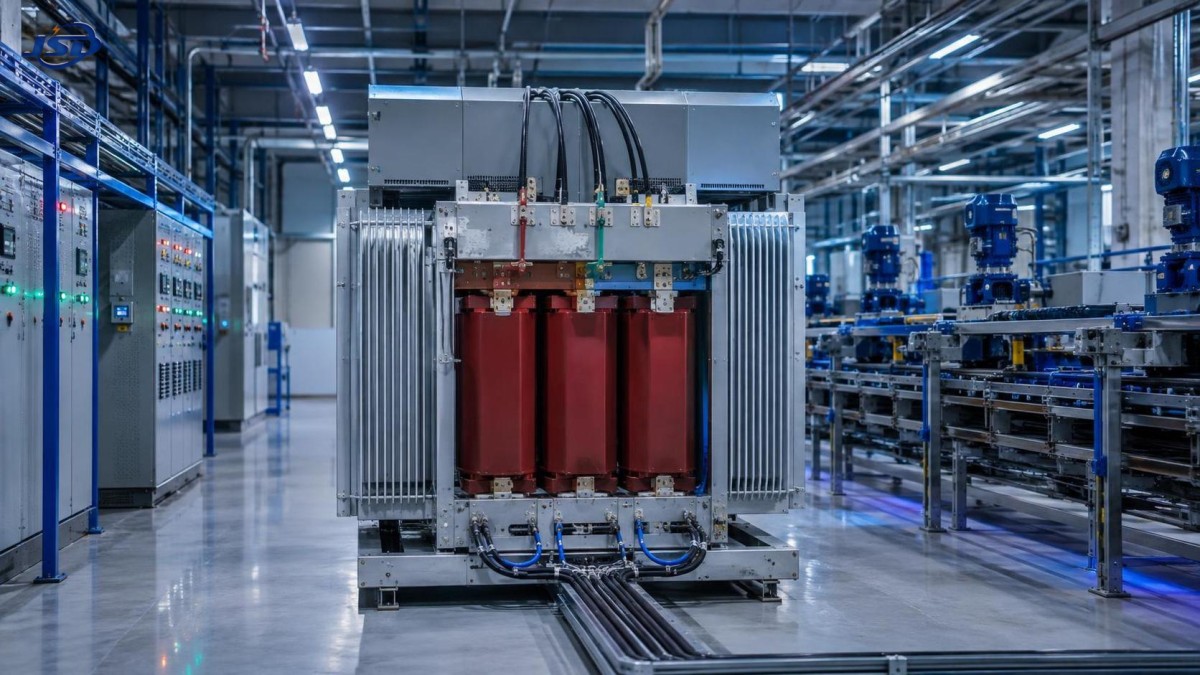

Выбор трёхфазного трансформатора из аморфного сплава для переменных промышленных нагрузок

Выбор трёхфазного трансформатора с аморфным сплавом для переменных промышленных нагрузок

Выбор трёхфазного трансформатора с аморфным сплавом для промышленного проекта редко сводится к простому расчёту мощности. Номинальная мощность в кВА, безусловно, важна, однако она не показывает, как трансформатор будет работать при переходе предприятия от малых объёмов производства к полной производительности, запуске крупных двигателей или изменении направления и качества потока электроэнергии из-за возобновляемой генерации.

Именно на этом этапе многие проекты становятся неоправданно дорогими. Трансформатор может быть завышен по мощности, чтобы «оставить запас», но большую часть срока службы работать с малой нагрузкой. Либо его могут выбрать близко к ожидаемой средней потребляемой мощности, после чего он будет неоднократно подвергаться тепловым нагрузкам в периоды пикового производства. Для объектов с переменными нагрузками — таких как перерабатывающие предприятия, насосные станции, горнодобывающие объекты, логистические центры, энергоёмкие производственные цеха и объекты, связанные с фотоэлектрическими установками, — правильный выбор зависит от профиля нагрузки, а не только от паспортного номинала.

Технология сердечника из аморфного сплава особенно актуальна там, где трансформаторы длительное время остаются под напряжением при изменяющемся спросе. Её основное преимущество — меньшие потери холостого хода по сравнению с традиционными конструкциями сердечников из электротехнической стали. Это преимущество может быть значимым на объектах, работающих круглосуточно, имеющих сезонные изменения производства или поддерживающих несколько распределительных трансформаторов в состоянии готовности. Однако более низкие потери холостого хода следует рассматривать как один из факторов принятия решения, а не как единственный фактор.

Начинайте с кривой нагрузки, а не с пикового значения

Первый вопрос должен быть следующим: как фактически меняется потребление во времени? Проектные группы часто получают из раннего пакета электротехнической документации одно значение максимальной потребляемой мощности. Это значение полезно для проверки верхнего предела, но оно не показывает, сохраняется ли нагрузка на таком уровне десять минут в день, два часа за смену или большую часть года.

Практический анализ должен разделять как минимум четыре режима: базовую нагрузку, нормальную рабочую нагрузку, повторяющуюся пиковую нагрузку и аварийную или резервную нагрузку. Это различие важно, поскольку потери трансформатора ведут себя по-разному. Потери в сердечнике присутствуют всегда, когда трансформатор находится под напряжением, тогда как потери в обмотках растут с током нагрузки. Объект с умеренной, но постоянной базовой нагрузкой может получить больше преимуществ от сердечника из аморфного сплава, чем объект, который подаёт напряжение на трансформатор только во время кратковременной дневной работы.

Например, завод с серийным производством может работать при нагрузке от 35% до 50% большую часть недели, а затем резко увеличивать её, когда одновременно включаются системы нагрева, компрессоры, конвейеры и технологические двигатели. В таком случае выбор исключительно по средней нагрузке создаёт риск неудовлетворительных температурных характеристик при пике. Выбор исключительно по пику может увеличить первоначальную стоимость и привести к тому, что трансформатор завышенной мощности годами будет потреблять энергию в режиме холостого хода. Более правильный подход — смоделировать ожидаемую продолжительность работы при различных нагрузках и подтвердить тепловую стойкость, полное сопротивление и значения потерь, заявленные производителем для указанных условий эксплуатации.

Не следует считать, что «переменная нагрузка» автоматически означает «более крупный трансформатор». Иногда более рациональным решением является установка двух меньших агрегатов со стратегией секционирования шин, позволяющей одному трансформатору нести нагрузку в периоды низкого спроса, а обоим агрегатам совместно обслуживать более высокую нагрузку. Это может сократить избыточную мощность, находящуюся под напряжением, но также повышает сложность защиты, коммутации, размещения и эксплуатации. Это системное решение, а не решение, касающееся только трансформатора.

Почему потерям холостого хода следует уделять больше внимания

Промышленные специалисты естественным образом сосредотачиваются на работе при высокой нагрузке, поскольку производственные пики заметны и создают перебои. Потери холостого хода менее заметны: они непрерывно возникают, пока трансформатор подключён к сети. Для установки, которая должна оставаться под напряжением днём и ночью, такое постоянное энергопотребление требует расчёта стоимости жизненного цикла.

Трёхфазный трансформатор с аморфным сплавом может быть удачным выбором там, где количество часов нахождения под напряжением в год велико, а использование неравномерно. Сердечник из аморфного металла предназначен для снижения потерь в сердечнике, связанных с гистерезисом. В практических терминах проекта это может быть экономически более целесообразно, когда трансформатор значительную часть времени находится под напряжением ниже полной нагрузки.

Однако в закупочной документации не следует сравнивать агрегаты с «аморфным» и «традиционным» сердечником только по одному указанному значению потерь. Запросите гарантированные потери холостого хода, потери нагрузки при заданной эталонной температуре, напряжение короткого замыкания, уровень шума, а также метод испытаний или применимый стандарт. Также подтвердите, включены ли в оценку вспомогательное оборудование, системы охлаждения и конфигурация переключателя ответвлений. Сердечник с низкими потерями не компенсирует неподходящий класс охлаждения или ненадлежащую схему регулирования напряжения.

Финансовое сравнение должно основываться на собственных для проекта тарифах на электроэнергию, часах эксплуатации, ожидаемом профиле нагрузки и периоде оценки. Если эти исходные данные неопределённы, лучше показать диапазон чувствительности, чем представлять единый срок окупаемости как гарантированный. Тарифы на электроэнергию, производственные графики и планы будущего расширения могут изменить результат.

Проверяйте стабильность напряжения там, где фактически подключается нагрузка

Переменный промышленный спрос часто сопровождается изменениями напряжения. Запуск крупных двигателей, сварочное оборудование, дробилки, дуговые печи, частые коммутации и силовые электронные приводы могут влиять на параметры напряжения. Трансформатор необходимо рассматривать вместе с длиной фидера, мощностью короткого замыкания на стороне источника, сечением кабеля, батареями конденсаторов, фильтрами гармоник и настройками защиты.

Полное сопротивление является распространённым источником недопонимания. Более высокое полное сопротивление может помочь ограничить ток короткого замыкания, что способно упростить требования к нижестоящему распределительному оборудованию. Однако оно также может вызвать большее падение напряжения при тяжёлой нагрузке или пуске двигателя. Более низкое полное сопротивление может улучшить регулирование напряжения, но увеличить доступный ток короткого замыкания. Универсально «лучшего» значения не существует. Подходящее полное сопротивление должно соответствовать расчёту сети и оборудованию, подключённому к вторичной шине.

Выбор ответвлений требует такого же внимательного подхода. Переключение ответвлений без возбуждения может быть достаточным при стабильном сетевом питании и предсказуемых сезонных изменениях. Если входное напряжение существенно изменяется или технологический процесс имеет жёсткие допуски по напряжению, стоит оценить применение переключателя ответвлений под нагрузкой. Это не означает, что каждый промышленный трансформатор нуждается в таком устройстве. Переключение ответвлений под нагрузкой предполагает дополнительное оборудование, требования к обслуживанию и логику управления, поэтому его необходимость должна подтверждаться условиями эксплуатации, а не добавляться как стандартная функция.

Гармоники и нелинейные нагрузки могут изменить спецификацию

Современные промышленные объекты всё чаще включают частотно-регулируемые приводы, выпрямители, системы UPS, преобразователи систем хранения энергии, зарядные устройства для электромобилей и другие нелинейные нагрузки. Эти устройства могут создавать токи гармоник, увеличивать нагрев обмоток и влиять на потери сильнее, чем предполагает простой расчёт в кВА.

Если нагрузка содержит значительную долю силовой электроники, запросите данные по гармоникам на раннем этапе у разработчика технологического проекта или поставщика оборудования. Тогда поставщик трансформатора сможет оценить, требуются ли снижение номинальной нагрузки, другая схема обмоток, электростатическое экранирование, усиленное охлаждение или конструкция для подавления гармоник. Выявление перегрева, ложных срабатываний защиты или недопустимых искажений напряжения только на этапе ввода в эксплуатацию — дорогостоящий способ устранения пробела в спецификации.

Этот момент особенно важен для объектов новой энергетики. Повысительная станция фотоэлектрической установки может издалека выглядеть электрически простой, однако характеристики её инверторов, обязательства по сетевому коду, регулирование реактивной мощности и профиль выдачи электроэнергии должны рассматриваться на системном уровне. Распределительный трансформатор, питающий вспомогательные нагрузки, может иметь совершенно иные требования, чем основной повышающий трансформатор, подключающий генерацию к сети.

Условия установки часто определяют фактическую надёжность

Даже хорошо спроектированный трансформатор может иметь короткий или проблемный срок службы, если игнорируются условия установки. Температура окружающей среды, высота над уровнем моря, влажность, пыль, солевое загрязнение, коррозионно-активные газы, вентиляция, сейсмические требования и доступ для обслуживания должны быть зафиксированы до технического утверждения. Это не второстепенные сведения об объекте. Они влияют на выбор изоляции, эффективность охлаждения, конструкцию корпуса, компоновку выводов и планирование обслуживания.

Для внутренних трансформаторных помещений проверяйте фактический путь вентиляции, а не полагайтесь на чертёж, где помещение обозначено как «вентилируемое». Горячий воздух должен иметь возможность покидать помещение, а замещающий воздух должен поступать без возникновения проблемы рециркуляции. Для наружных установок учитывайте дренаж, риск затопления, ввод кабелей, ограничения по шуму рядом со зданиями с постоянным пребыванием людей, а также практическое пространство, необходимое для осмотра и замены.

Маслонаполненное оборудование может быть целесообразным при более высоких классах напряжения или для задач передачи большей мощности, тогда как сухие трансформаторы часто рассматриваются для внутренних распределительных объектов, где преобладают требования пожарной безопасности и ограничения пространства. Правильный выбор зависит от класса напряжения проекта, мощности, экологических требований, местных норм и эксплуатационной концепции. Его не следует сводить к общему предпочтению одного типа конструкции.

Согласуйте распределительный трансформатор с питающей сетью

Трёхфазный трансформатор с аморфным сплавом обычно оценивается на распределительном уровне, однако его работа определяется схемой питающего электроснабжения. В крупных промышленных парках, региональных подстанциях, горнодобывающих предприятиях и проектах возобновляемой энергетики распределительная система может располагаться после высоковольтного повышающего или понижающего трансформатора. Коэффициент трансформации, группа соединения, заземление нейтрали, уровень короткого замыкания, требования к учёту и координация защиты должны оставаться согласованными по всей цепочке.

Для проектов, требующих преобразования на более высоком напряжении, в рамках более широкой архитектуры сети может рассматриваться решение на стороне питания, такое как маслонаполненный трансформатор 110 кВ. Он предназначен для преобразования напряжения и надёжной передачи электроэнергии в таких областях применения, как региональные подстанции, промышленные и горнодобывающие предприятия, повысительные станции электростанций и сетевые проекты новой энергетики. Его заявленный диапазон мощности может достигать 200MVA, однако окончательная конфигурация всё равно должна соответствовать расчёту сети и условиям площадки.

На этом уровне руководителям проектов следует избегать рассмотрения высоковольтного трансформатора и распределительных агрегатов более низкого напряжения как отдельных закупочных пакетов без технического взаимодействия между ними. Несоответствие группы соединения, концепции защиты или ожидаемого режима работы может привести к задержкам спустя долгое время после размещения заказов на оборудование.

Что запросить перед выпуском заказа на поставку

Спецификация должна описывать электрический режим работы, а не только общий тип трансформатора. Компетентному производителю потребуется нечто большее, чем коэффициент трансформации и кВА. Jinshida Electric Power Technology Co., Ltd., работающая в области оборудования для передачи и распределения электроэнергии для промышленности, электросетей, инфраструктуры и новой энергетики, подчёркивает важность технической координации до начала производства. Такой подход полезен, поскольку многие предотвратимые проблемы начинаются с неполных исходных данных по проекту.

• Предоставьте измеренные или расчётные кривые нагрузки, включая события пуска двигателей и пикового спроса.
• Укажите требуемые первичное и вторичное напряжения, частоту, группу соединения и способ заземления.
• Определите нагрузки, создающие гармоники, оборудование для коррекции коэффициента мощности и резервы для будущего расширения.
• Подтвердите условия установки, высоту над уровнем моря, диапазон температуры окружающей среды, ограничения доступа и ожидаемые требования по шуму.
• Запросите гарантированные показатели потерь и уточните стандарт, эталонную температуру и требования к приемочным испытаниям.
• Проверьте координацию защиты, стойкость к короткому замыканию, выводы, компоновку кабельного короба, мониторинг и требования к запасным частям.

Также уточните, какие требования являются обязательными, а какие — предпочтительными. В проектах иногда объединяют все доступные опции — мониторинг, специальные покрытия, усиленную изоляцию, дополнительные ответвления, резервные принадлежности — без проверки, действительно ли объект в них нуждается. Результатом могут стать более длительные сроки поставки, усложнённое обслуживание и ограниченная практическая выгода. И наоборот, отказ от необходимого мониторинга или защиты от воздействия окружающей среды ради снижения первоначальной стоимости может впоследствии создать гораздо больший риск.

Решение, которое должно выдержать реальные условия эксплуатации

Правильный трансформатор — это не обязательно агрегат с самой низкой закупочной ценой, наименьшими заявленными потерями холостого хода или наибольшей номинальной мощностью. Для переменных промышленных нагрузок наилучшим выбором является тот, который сохраняет эффективность при нормальной эксплуатации, справляется с тепловыми нагрузками и отклонениями напряжения во время прогнозируемых пиков, соответствует схеме защиты и может обслуживаться в реальных условиях установки.

Перед окончательным утверждением рассмотрите исследование нагрузки совместно с поставщиком трансформатора, разработчиком электротехнической части и инженером по защите. Если команда может объяснить, как агрегат будет работать при малой, нормальной и пиковой нагрузке, в условиях пуска двигателей и при будущем расширении, выбор, вероятно, является зрелым. Если обсуждение всё ещё сводится к одному значению кВА, проект не готов к размещению заказа.
