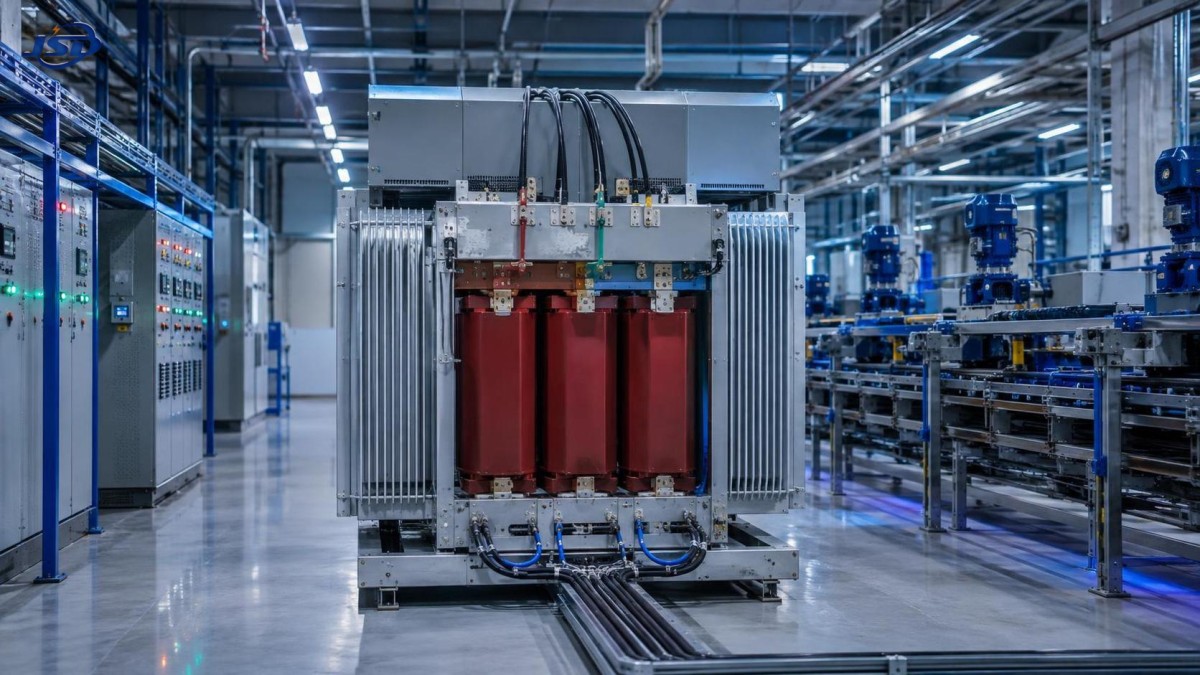

Selección de un transformador trifásico de aleación amorfa para cargas industriales variables

Selección de un transformador trifásico de aleación amorfa para cargas industriales variables

Seleccionar untransformador trifásico de aleación amorfa para un proyecto industrial rara vez es un simple cálculo de capacidad. La potencia nominal en kVA sigue siendo importante, por supuesto, pero no explica cómo se comportará el transformador cuando una planta pase de una producción ligera a plena capacidad, cuando arranquen grandes motores o cuando la generación renovable cambie la dirección y la calidad del flujo de energía.

Aquí es donde muchos proyectos se vuelven innecesariamente costosos. Un transformador puede sobredimensionarse para «dejar margen», pero pasar la mayor parte de su vida útil con una carga ligera. O puede seleccionarse cerca de la demanda media prevista, solo para experimentar repetidos esfuerzos térmicos durante los períodos de máxima producción. Para instalaciones con cargas variables, como plantas de procesamiento, estaciones de bombeo, operaciones mineras, centros logísticos, talleres con uso intensivo de datos y emplazamientos vinculados a instalaciones fotovoltaicas, la elección correcta depende del perfil de carga, no solo de la potencia indicada en la placa de características.

La tecnología de núcleo de aleación amorfa es especialmente relevante cuando los transformadores permanecen energizados durante largos períodos mientras la demanda varía. Su principal atractivo es una menor pérdida en vacío en comparación con los diseños convencionales de núcleo de acero al silicio. Esta ventaja puede ser significativa en una instalación que opera las 24 horas, presenta cambios estacionales de producción o mantiene varios transformadores de distribución en condición de reserva listos para operar. Aun así, la menor pérdida en vacío debe considerarse como una parte de la decisión, no como la decisión completa.

Comience con la curva de carga, no con el valor máximo

La primera pregunta debe ser: ¿cómo es realmente la demanda a lo largo del tiempo? Los equipos de proyecto suelen recibir una única cifra de demanda máxima de un paquete inicial de diseño eléctrico. Esta cifra resulta útil para comprobar el límite superior, pero no muestra si la carga permanece cerca de ese nivel durante diez minutos al día, dos horas por turno o la mayor parte del año.

Una revisión práctica debe diferenciar al menos cuatro condiciones: carga base, carga normal de operación, carga máxima recurrente y carga anormal o de contingencia. La diferencia es importante porque las pérdidas del transformador no se comportan de la misma forma. La pérdida en el núcleo está presente siempre que el transformador está energizado, mientras que la pérdida en los devanados aumenta con la corriente de carga. Una instalación con una carga base moderada pero continua puede beneficiarse más de un núcleo de aleación amorfa que una instalación que solo energiza su transformador durante operaciones diurnas breves.

Por ejemplo, una fábrica con producción por lotes puede operar al 35 % o 50 % de carga durante gran parte de la semana y luego aumentar bruscamente cuando los sistemas de calefacción, compresores, transportadores y motores de proceso funcionan simultáneamente. En ese caso, seleccionar únicamente según la carga media implica el riesgo de un rendimiento térmico deficiente en el pico. Seleccionar únicamente según el pico puede aumentar el coste inicial y dejar una unidad sobredimensionada consumiendo energía en vacío durante años. Un enfoque mejor consiste en modelar la duración de carga prevista y confirmar la capacidad térmica, la impedancia y los valores de pérdidas del fabricante en las condiciones de funcionamiento indicadas.

No suponga que una «carga variable» significa automáticamente un «transformador más grande». A veces, la configuración más razonable consiste en dos unidades más pequeñas con una estrategia de acoplamiento de barras, que permita que un transformador cubra los períodos de baja demanda y que ambas unidades compartan la demanda más alta. Esto puede reducir la capacidad energizada innecesariamente, pero también añade complejidad de protección, maniobra, espacio de instalación y operación. Es una decisión de sistema, más que una decisión exclusiva del transformador.

Por qué la pérdida en vacío merece más atención

Los equipos industriales se centran naturalmente en el rendimiento a alta carga porque los picos de producción son visibles y disruptivos. La pérdida en vacío es menos visible; continúa silenciosamente siempre que el transformador está conectado a la red. Para una instalación que se espera que permanezca energizada día y noche, este consumo continuo de energía merece un cálculo del coste del ciclo de vida.

Un transformador trifásico de aleación amorfa puede ser una excelente opción cuando las horas anuales de energización son elevadas y la utilización es irregular. El núcleo de metal amorfo está diseñado para reducir las pérdidas del núcleo relacionadas con la histéresis. En términos prácticos de proyecto, puede tener mayor sentido económico cuando el transformador permanece energizado durante un tiempo significativo por debajo de plena carga.

Sin embargo, los documentos de compra no deben comparar unidades «amorfas» y «convencionales» únicamente por un valor de pérdidas cotizado. Solicite la pérdida en vacío garantizada, la pérdida en carga a la temperatura de referencia especificada, la tensión de impedancia, el nivel sonoro y el método de ensayo o la norma aplicable. Confirme también si los equipos auxiliares, las disposiciones de refrigeración y la configuración del cambiador de tomas están incluidos en la evaluación. Un núcleo de bajas pérdidas no compensa una clase de refrigeración mal adaptada o una disposición inadecuada de control de tensión.

La comparación financiera debe utilizar el propio precio de la energía del proyecto, las horas de funcionamiento, el perfil de carga esperado y el período de evaluación. Si estos datos son inciertos, es mejor mostrar un rango de sensibilidad que presentar una única cifra de retorno de la inversión como si estuviera garantizada. Las tarifas eléctricas, los calendarios de producción y los planes de expansión futuros pueden modificar el resultado.

Verifique la estabilidad de tensión donde realmente se conecta la carga

La demanda industrial variable suele ir acompañada de variaciones de tensión. Los arranques de motores grandes, los equipos de soldadura, las trituradoras, los hornos de arco, las maniobras frecuentes y los accionamientos electrónicos de potencia pueden afectar las condiciones de tensión. El transformador debe considerarse junto con la longitud de los alimentadores, la capacidad de cortocircuito aguas arriba, el tamaño de los cables, los bancos de condensadores, los filtros de armónicos y los ajustes de protección.

La impedancia es una fuente habitual de malentendidos. Una impedancia más alta puede ayudar a limitar la corriente de falla, lo que puede simplificar las exigencias de la aparamenta aguas abajo. Sin embargo, también puede generar una mayor caída de tensión bajo carga pesada o durante el arranque de motores. Una impedancia más baja puede mejorar la regulación de tensión, pero aumentar la corriente de falla disponible. No existe un valor «mejor» universal. La impedancia adecuada debe ajustarse al estudio de red y a los equipos conectados a la barra secundaria.

La selección de tomas requiere el mismo nivel de atención. Las tomas sin carga pueden ser suficientes para un suministro eléctrico estable y cambios estacionales previsibles. Cuando la tensión de entrada varía de forma significativa o el proceso tiene una tolerancia de tensión estricta, puede valer la pena evaluar un cambiador de tomas bajo carga. Esto no significa que todo transformador industrial necesite uno. La regulación de tomas bajo carga incorpora equipos adicionales, requisitos de mantenimiento y lógica de control, por lo que su valor debe demostrarse mediante las condiciones de operación, en lugar de añadirse como una característica predeterminada.

Los armónicos y las cargas no lineales pueden cambiar la especificación

Las instalaciones industriales modernas incluyen cada vez más variadores de frecuencia, rectificadores, sistemas UPS, convertidores de almacenamiento de baterías, carga de vehículos eléctricos y otras cargas no lineales. Estos dispositivos pueden introducir corrientes armónicas, aumentar el calentamiento de los devanados e influir en las pérdidas más allá de lo que sugiere un simple cálculo de kVA.

Si la carga contiene una proporción significativa de electrónica de potencia, solicite datos de armónicos desde una fase temprana al diseñador del proceso o al proveedor del equipo. El proveedor del transformador podrá evaluar entonces si resulta adecuado aplicar una reducción de potencia, una disposición diferente de devanados, blindaje electrostático, refrigeración mejorada o un diseño de mitigación de armónicos. Esperar hasta la puesta en marcha para detectar sobrecalentamiento, disparos intempestivos o una distorsión de tensión inaceptable es una forma costosa de resolver una deficiencia de especificación.

Este aspecto es especialmente relevante en instalaciones de nuevas energías. Una estación elevadora fotovoltaica puede parecer eléctricamente simple a distancia, pero el comportamiento de sus inversores, las obligaciones de código de red, el control de potencia reactiva y el perfil de exportación deben considerarse a nivel de sistema. El transformador de distribución que alimenta las cargas auxiliares puede tener requisitos muy distintos de los del transformador elevador principal que conecta la generación a la red.

Las condiciones de instalación suelen determinar la fiabilidad real

Un transformador bien diseñado aún puede tener una vida útil corta o problemática si se ignoran las condiciones de instalación. La temperatura ambiente, altitud, humedad, polvo, contaminación salina, gases corrosivos, ventilación, requisitos sísmicos y acceso para mantenimiento deben registrarse antes de la aprobación técnica. No son observaciones menores del emplazamiento. Afectan la selección del aislamiento, el rendimiento de refrigeración, el diseño de la envolvente, la disposición de terminales y la planificación del servicio.

Para salas de transformadores interiores, verifique la trayectoria real de ventilación en lugar de confiar en un plano que etiqueta la sala como «ventilada». El aire caliente debe poder salir de la sala y el aire de reposición debe entrar sin crear un problema de recirculación. Para instalaciones exteriores, considere el drenaje, la exposición a inundaciones, la entrada de cables, los límites de ruido cerca de edificios ocupados y el espacio práctico necesario para inspección y sustitución.

Los equipos sumergidos en aceite pueden ser adecuados para niveles de tensión más altos o para mayores exigencias de transferencia de potencia, mientras que los transformadores secos se consideran con frecuencia para ubicaciones de distribución interiores donde predominan las restricciones de seguridad contra incendios y espacio. La elección correcta depende de la clase de tensión, la capacidad, los requisitos ambientales, las normativas locales y la filosofía operativa del proyecto. No debe reducirse a una preferencia general por un tipo de construcción.

Coordine el transformador de distribución con la red aguas arriba

Un transformador trifásico de aleación amorfa se evalúa habitualmente en el nivel de distribución, pero su rendimiento está condicionado por la disposición del suministro aguas arriba. En parques industriales más grandes, subestaciones regionales, operaciones mineras y proyectos de energía renovable, el diseño de distribución puede situarse detrás de un transformador elevador o reductor de alta tensión. La relación de transformación, el grupo vectorial, la puesta a tierra del neutro, el nivel de falla, los requisitos de medición y la coordinación de protecciones deben mantenerse coherentes en toda la cadena.

Para proyectos que requieren transformación a tensiones más elevadas, una solución aguas arriba como elTransformador sumergido en aceite de 110kV puede considerarse como parte de la arquitectura de red más amplia. Está diseñado para la transformación de tensión y la transmisión fiable de energía en aplicaciones que incluyen subestaciones regionales, empresas industriales y mineras, estaciones elevadoras de centrales eléctricas y proyectos de nuevas energías conectados a la red. Su rango de capacidad indicado puede alcanzar 200MVA, aunque la configuración final debe seguir ajustándose al estudio de red y a las condiciones del emplazamiento.

A este nivel, los responsables de proyecto deben evitar tratar el transformador de alta tensión y las unidades de distribución de menor tensión como paquetes de compra independientes sin comunicación técnica entre ellos. Una incompatibilidad en el grupo vectorial, la filosofía de protección o el modo de funcionamiento previsto puede causar retrasos mucho después de que se hayan realizado los pedidos de equipos.

Qué solicitar antes de emitir la orden de compra

La especificación debe describir el servicio eléctrico, no simplemente un tipo genérico de transformador. Un fabricante competente necesitará más que la relación de tensión y los kVA. Jinshida Electric Power Technology Co., Ltd., que trabaja en equipos de transmisión y distribución para aplicaciones industriales, de red, infraestructura y nuevas energías, destaca el valor de la coordinación técnica antes de la fabricación. Este enfoque es útil porque muchos problemas evitables comienzan con datos de proyecto incompletos.

• Proporcione curvas de carga medidas o estimadas, incluidos los eventos de arranque de motores y de demanda máxima.
• Indique las tensiones primaria y secundaria requeridas, la frecuencia, el grupo vectorial y el método de puesta a tierra.
• Identifique las cargas generadoras de armónicos, los equipos de corrección del factor de potencia y las previsiones para futuras ampliaciones.
• Confirme el entorno de instalación, la altitud, el rango de temperatura ambiente, las limitaciones de acceso y las expectativas de ruido.
• Solicite valores de pérdidas garantizados y aclare la norma, la temperatura de referencia y los requisitos de las pruebas de aceptación.
• Revise la coordinación de protecciones, la capacidad de soportar cortocircuitos, los terminales, la disposición de las cajas de cables, la monitorización y las expectativas de repuestos.

Pregunte también qué requisitos son obligatorios y cuáles son preferencias. En ocasiones, los proyectos combinan todas las opciones disponibles —monitorización, revestimientos especiales, aislamiento mejorado, tomas adicionales, accesorios redundantes— sin comprobar si el emplazamiento realmente las necesita. El resultado puede ser plazos de entrega más largos, mantenimiento más difícil y beneficios prácticos limitados. Por el contrario, eliminar la monitorización necesaria o la protección ambiental para ahorrar el coste inicial puede generar un riesgo mucho mayor posteriormente.

Una decisión que debe resistir la realidad operativa

El transformador adecuado no es necesariamente la unidad con el precio de compra más bajo, la menor pérdida en vacío cotizada o la mayor capacidad nominal. Para cargas industriales variables, la mejor selección es aquella que mantiene la eficiencia durante la operación normal, gestiona el esfuerzo térmico y de tensión durante los picos previsibles, se adapta al esquema de protección y puede recibir mantenimiento en el entorno de instalación real.

Antes de la aprobación final, revise el estudio de carga con el proveedor del transformador, el diseñador eléctrico y el ingeniero de protección en una misma conversación. Si el equipo puede explicar cómo funcionará la unidad con carga baja, carga normal, carga máxima, condiciones de arranque de motores y futuras ampliaciones, probablemente la selección está madura. Si la discusión sigue girando en torno a una sola cifra de kVA, el proyecto no está listo para realizar el pedido.
