Onde os Transformadores Trifásicos de Liga Amorfa se Encaixam nos Sistemas de Distribuição Comercial

Uma instalação comercial raramente registra sua maior demanda elétrica em um momento conveniente. Um edifício de escritórios pode iniciar seu ciclo matinal enquanto os equipamentos de HVAC já estão funcionando; um centro de varejo pode operar por longas horas com iluminação e refrigeração sustentando a carga de base; um edifício logístico pode manter controles, carregadores e sistemas de segurança durante a noite. Nesses cenários, o transformador permanece energizado mesmo quando grande parte da carga a jusante é leve.

Esse padrão de operação é onde umtransformador trifásico de liga amorfa pode se adequar particularmente bem. Seu principal valor não é resolver todos os problemas de distribuição, mas reduzir as perdas em vazio em sistemas que permanecem energizados por longos períodos. Muitas vezes, é um forte candidato para o transformador de distribuição principal ou secundário que atende cargas comerciais com longas horas anuais de operação, requisitos estáveis de tensão e períodos significativos fora do horário de pico. A decisão ainda depende do perfil de carga, da localização do transformador, do planejamento de capacidade, das condições harmônicas e dos requisitos de continuidade.

A primeira questão é por quanto tempo o transformador permanece energizado com carga leve

Os equipamentos de distribuição comercial são frequentemente selecionados com base na demanda de pico: a maior carga esperada de HVAC, demanda de elevadores, equipamentos de cozinha, bombas, estações de recarga ou expansão dos ocupantes. Esse pico é importante, mas representa apenas uma parte do cenário operacional. Um transformador também consome energia quando está energizado e a carga a jusante é baixa. Essas perdas em vazio ocorrem continuamente enquanto o transformador está conectado à alimentação.

Os núcleos de liga amorfa são projetados para reduzir as perdas no núcleo em comparação com materiais convencionais. Portanto, são geralmente mais relevantes quando um transformador permanece energizado por muitas horas ao dia, incluindo noites, fins de semana, feriados e períodos de ocupação parcial. Isso torna a tecnologia digna de avaliação em sistemas comerciais que têm uma programação de energização relativamente estável, mesmo que a carga real aumente e diminua.

Um edifício totalmente desligado fora do horário de trabalho pode apresentar um equilíbrio de valor diferente de uma instalação que precisa manter segurança, refrigeração, suporte de TI, auxiliares de proteção contra incêndio, iluminação de áreas comuns ou controles críticos funcionando continuamente. A comparação útil não é simplesmente “comercial versus industrial”. É a relação entre tempo energizado, carga média, carga de pico e vida útil esperada.

Onde normalmente se encaixa em um layout de distribuição comercial

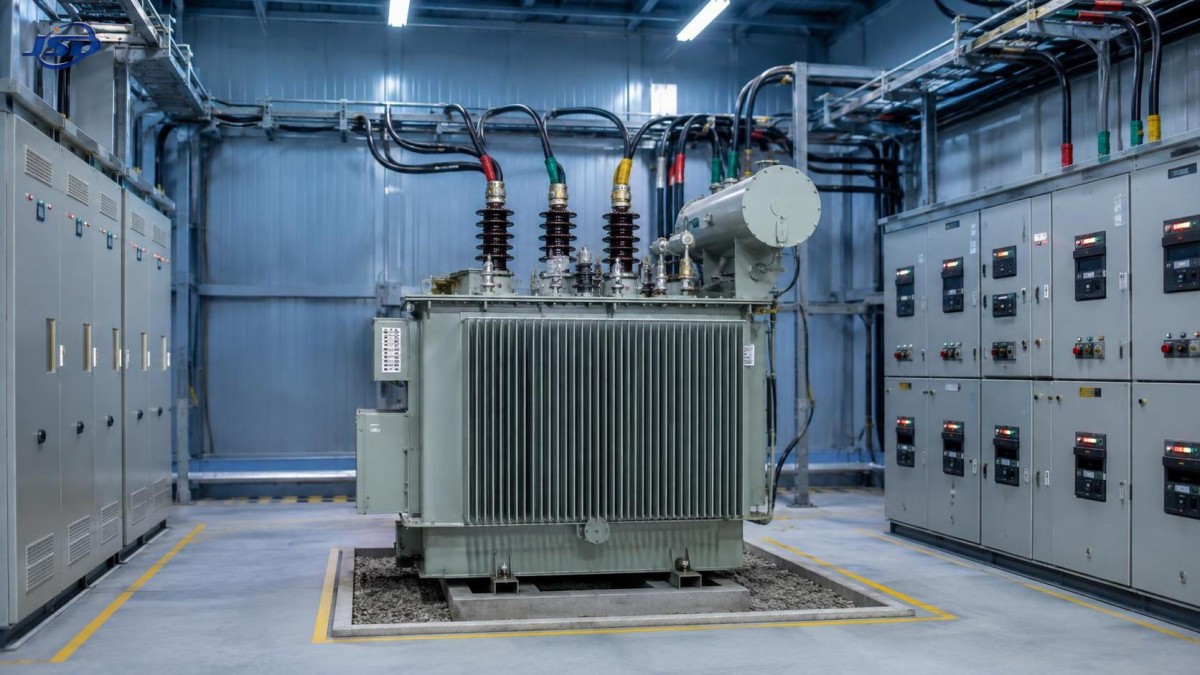

O ponto de instalação mais prático costuma estar na interface entre o fornecimento da concessionária ou de média tensão e o sistema de distribuição de baixa tensão do edifício. Dependendo da configuração do projeto, pode ser um transformador montado em pedestal ao ar livre, uma unidade em uma sala de transformadores dedicada ou um equipamento que alimenta um quadro geral. Uma unidade trifásica é adequada quando o sistema a jusante alimenta cargas trifásicas equilibradas, bem como circuitos derivados monofásicos.

Diversos cenários de aplicação tendem a justificar uma análise mais detalhada:

• Edifícios de escritórios e de uso misto: Essas instalações têm longas horas de energização, ocupação variável e cargas elétricas substanciais em áreas comuns. O transformador pode permanecer energizado muito além da atividade normal dos ocupantes.
• Centros de varejo e supermercados: Iluminação, refrigeração, ventilação, sistemas de ponto de venda e cargas de segurança podem manter o sistema de distribuição energizado por períodos prolongados. As cargas também podem ser menores durante a noite, em vez de estarem totalmente ausentes.
• Hotéis e instalações comerciais relacionadas à saúde: Serviços aos hóspedes, áreas de circulação, bombeamento, refrigeração e cargas de suporte operacional criam um perfil de demanda de longa duração. O planejamento de confiabilidade geralmente é tão importante quanto a redução de perdas.
• Armazéns e instalações logísticas: Mesmo quando a atividade de expedição varia, iluminação, áreas de carregamento, controles, equipamentos de comunicação e sistemas de segurança podem manter uma carga de base contínua.
• Áreas de suporte de dados e comunicações em propriedades maiores: Esses espaços podem exigir alimentação estável mesmo quando o restante do edifício está levemente carregado. A configuração do transformador deve ser cuidadosamente coordenada com o projeto de energia de reserva.
• Edifícios de apoio municipal e de infraestrutura: Estações, depósitos de serviço, edifícios de apoio a bombeamento e instalações públicas podem combinar longos períodos de energização com uso diário variável.

A tecnologia também pode ser utilizada em campi industrial-comerciais, mas o padrão de carregamento exige uma análise mais detalhada. Uma instalação de processo com carga de transformador consistentemente alta pode priorizar desempenho térmico, coordenação de impedância, comportamento de partida de motores e capacidade de curto-circuito, além das perdas em vazio. A construção com núcleo amorfo não substitui essas verificações.

Não trate a menor perda em vazio como uma regra completa de seleção

Um erro comum é escolher exclusivamente com base na suposição de que uma menor perda no núcleo torna automaticamente um transformador a melhor opção comercial. A perda em vazio é importante, especialmente para equipamentos continuamente energizados, mas é apenas uma parte da perda operacional total. As perdas em carga aumentam à medida que a corrente aumenta e são influenciadas pelo projeto dos condutores, pela temperatura dos enrolamentos e pela carga real. Um transformador que atende uma sala elétrica fortemente carregada pode precisar ser avaliado de forma diferente de um que atende um bloco comercial com carga leve.

A análise de aquisição deve separar os dois componentes de perda e compará-los com a duração de carga esperada da instalação. Também deve avaliar se a potência proposta deixa uma margem razoável para crescimento sem se tornar tão superdimensionada que o transformador passe a maior parte de sua vida em carga muito baixa. O superdimensionamento às vezes é escolhido como uma forma simples de acomodar futuros ocupantes ou equipamentos adicionais, mas pode aumentar o custo de capital e manter perdas energizadas evitáveis por anos.

Uma abordagem melhor é desenvolver um cenário de carga realista. Reúna dados de demanda por intervalos quando um sistema existente estiver sendo modernizado. Para uma nova instalação, desenvolva a estimativa a partir das cargas conectadas, premissas de diversidade, horários de operação e etapas de expansão conhecidas. Em seguida, diferencie as cargas essenciais em todos os momentos daquelas que aparecem somente durante a atividade comercial de pico.

Perguntas que revelam se a aplicação é adequada

• O transformador permanecerá energizado continuamente ou partes da instalação poderão ser isoladas após o horário de funcionamento?
• Com que frequência a demanda real permanece muito abaixo da potência nominal proposta para o transformador?
• A capacidade está sendo adicionada para uma carga definida de curto prazo ou apenas como precaução?
• Reformas de ocupantes, recarga de veículos elétricos, equipamentos maiores de HVAC ou refrigeração adicionarão demanda significativa posteriormente?
• Há cargas não lineares, como inversores de velocidade variável, equipamentos UPS, drivers de LED ou extensas cargas de TI?
• A configuração de distribuição exige uma faixa específica de impedância para coordenar dispositivos de proteção e níveis de corrente de falta?

Essas perguntas evitam que o processo de seleção se torne uma comparação de materiais sem contexto de sistema. Elas também ajudam a identificar se um transformador maior, várias unidades menores ou capacidade escalonada corresponderiam melhor à forma como a propriedade realmente opera.

A qualidade da tensão e as harmônicas ainda exigem atenção separada

As instalações comerciais utilizam cada vez mais cargas eletrônicas. Inversores de frequência controlam bombas e ventiladores; sistemas UPS suportam equipamentos sensíveis; a iluminação LED utiliza drivers eletrônicos; carregadores e fontes de alimentação adicionam corrente não linear à rede. Um núcleo de liga amorfa não elimina a necessidade de avaliar harmônicas, carregamento do neutro, distorção de tensão ou aquecimento causado por essas cargas.

Antes de finalizar o transformador, a equipe de projeto deve identificar a proporção esperada de carga não linear e o provável espectro harmônico. A especificação relevante do transformador pode precisar abordar aquecimento dos enrolamentos, requisitos de desclassificação, considerações sobre blindagem ou blindagem eletrostática, capacidade do neutro e coordenação com equipamentos de mitigação de harmônicas. A resposta correta depende da instalação, e não de uma classificação genérica.

Os sistemas acionados por motores exigem outra análise prática. Elevadores, grandes unidades de tratamento de ar, chillers, bombas, compressores e equipamentos de proteção contra incêndio podem introduzir demandas de partida ou transitórias. O transformador deve suportar um desempenho de tensão aceitável durante esses eventos, enquanto os dispositivos de proteção a jusante ainda devem coordenar corretamente. Um transformador que parece eficiente em uma comparação básica pode gerar problemas operacionais se o projeto ignorar as condições de partida e a queda de tensão nos alimentadores.

Utilize o transformador como parte de um plano de continuidade, não como uma atualização isolada de eficiência

Os sistemas de distribuição comercial frequentemente precisam responder a interrupções da concessionária, além do uso diário de energia. O transformador fornece energia normal; ele não fornece energia de reserva durante uma interrupção. Quando a continuidade é necessária, o caminho de distribuição normal deve ser coordenado com geração de emergência, comutação de transferência, painéis de cargas essenciais e quaisquer sistemas de energia ininterrupta.

Por exemplo, uma propriedade pode colocar auxiliares de segurança à vida, comunicações críticas, refrigeração selecionada, sistemas de segurança, bombas de drenagem ou servidores críticos para o negócio em um barramento essencial. Nesse caso, a potência do transformador e a topologia de distribuição devem ser analisadas juntamente com a capacidade do gerador, a tensão do gerador, a sequência de transferência e a carga em degraus esperada. O objetivo é evitar supor que toda carga normal possa ou deva ser atendida pela fonte de emergência.

Quando a geração de reserva faz parte do projeto, umGrupo Gerador a Diesel Tipo Aberto pode ser considerado para configurações de reserva industriais, comerciais, agrícolas ou relacionadas à construção em que uma instalação em sala de equipamentos seja adequada. A configuração disponível inclui saída trifásica de quatro fios, opção de 50Hz ou 60Hz, excitação sem escovas, regulagem eletrônica e compatibilidade opcional com ATS. Sua faixa declarada de potência prime é de 50kVA–500kVA, com potência de standby de 55kVA–550kVA. Esses valores devem corresponder à carga essencial definida, e não à potência nominal de todo o transformador em serviço normal.

A coordenação entre gerador e transformador também exige atenção aos níveis de falta, à configuração de aterramento, à comutação do neutro quando aplicável, ao comportamento de energização e aos ajustes de proteção. Um gerador de reserva pode ser corretamente dimensionado em kVA e ainda assim apresentar desempenho inadequado se partidas de grandes motores, energização do transformador ou uma transferência sequenciada incorretamente causarem perturbação excessiva de tensão ou frequência. As cargas críticas devem ser priorizadas e iniciadas em uma ordem planejada quando a aplicação exigir.

As condições de instalação podem alterar a escolha prática

As salas de transformadores não são espaços intercambiáveis. As instalações internas podem ser limitadas por ventilação, separação contra incêndio, rotas de acesso, limites de ruído, espaço para manutenção e a necessidade de manter os equipamentos protegidos contra entrada de água. As instalações externas introduzem outras preocupações: temperatura ambiente, adequação do invólucro, exposição à corrosão, drenagem, controle de acesso e proteção contra veículos.

O material do núcleo não elimina essas condições da instalação. Um transformador focado em eficiência ainda exige um ambiente de refrigeração adequado e espaço suficiente para inspeção, trabalho de terminação de cabos e isolamento seguro. O nível de ruído também deve ser considerado quando o transformador estiver próximo de escritórios, residências, quartos de hotel ou áreas públicas ocupadas. Os problemas de ruído são mais fáceis de resolver durante o planejamento do layout do que depois que a sala elétrica é construída ao redor do equipamento instalado.

Em uma configuração com múltiplos transformadores, a separação física e o roteamento da distribuição merecem atenção especial. O sistema pode utilizar transformadores separados para diferentes áreas de ocupantes, um transformador dedicado para cargas sensíveis ou unidades em paralelo para atender a objetivos de capacidade e manutenção. Cada abordagem tem implicações para compartilhamento de carga, proteção, acoplamentos de barramento, corrente de falta e a capacidade de manter parte do edifício energizada durante trabalhos programados.

Uma análise prática antes de especificar a unidade

A maneira mais confiável de decidir onde um transformador trifásico de liga amorfa se encaixa é começar pelo diagrama unifilar e pela planilha de cargas e, em seguida, testar a proposta em relação ao comportamento operacional real. Confirme a tensão primária e secundária, frequência, grupo vetorial quando necessário, potência em kVA, impedância, configuração de taps, requisitos de isolamento e refrigeração, tipo de instalação e regras elétricas locais aplicáveis. Esses não são detalhes administrativos; cada um afeta a compatibilidade com aparelhagem de manobra, cabos, proteção e procedimentos operacionais.

Em seguida, identifique a curva de carga prevista. Uma instalação com carga de base baixa, porém persistente, e picos periódicos pode se beneficiar de uma estratégia de capacidade diferente daquela de uma instalação que permanece fortemente carregada durante toda a produção ou o horário comercial. Verifique as premissas de demanda com os registros disponíveis, em vez de depender apenas dos totais de cargas conectadas. A carga conectada pode exceder substancialmente a carga de operação simultânea, enquanto um novo ocupante de alta demanda pode tornar obsoleta uma estimativa anterior.

Por fim, analise a facilidade de manutenção. Os equipamentos de distribuição devem ser selecionados considerando acesso realista para inspeção, limpeza, verificações por infravermelho, reaperto de conexões e testes futuros. Um transformador tecnicamente adequado instalado em uma sala inacessível pode transformar uma manutenção de rotina em uma interrupção prejudicial. Quando os requisitos de continuidade são elevados, planeje os pontos de isolamento e as configurações de seccionamento antes da construção, e não depois que uma falha revelar a limitação.
