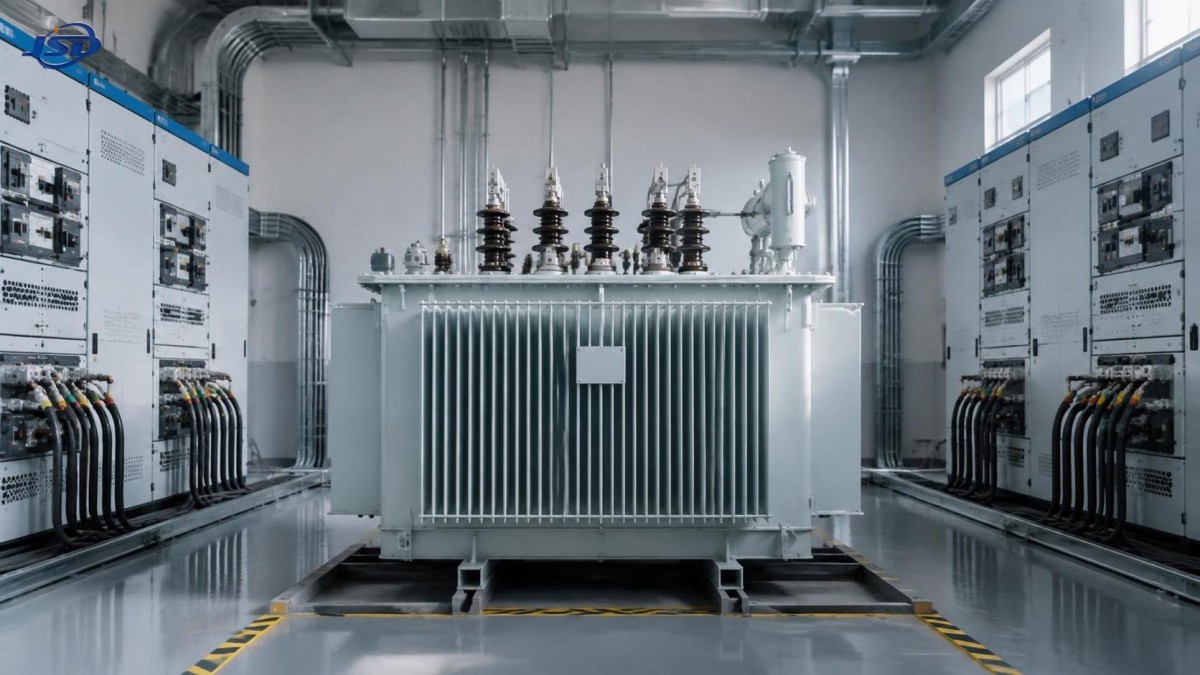

Avaliação de transformadores SBH15 para modernizações de distribuição: eficiência, custo e prazo de entrega

Uma modernização da rede de distribuição pode parecer simples em um diagrama unifilar: substituir transformadores antigos, adicionar capacidade onde as cargas aumentaram e reduzir as perdas de energia. A decisão de compra torna-se mais difícil quando o transformador permanecerá energizado 24 horas por dia, os custos de eletricidade são relevantes e o cronograma de construção deixa pouca margem para entregas tardias. Nessa situação, um transformador de liga amorfa SBH15 geralmente merece ser avaliado quando a baixa perda em vazio é uma prioridade, mas não deve ser selecionado apenas com base nos valores de perdas.

A decisão prática consiste em comparar o valor anual da redução das perdas no núcleo com o preço de compra inicial mais elevado, confirmar que o transformador se adequa ao perfil de carga real e obter um cronograma realista de fabricação e logística antes de assumir o compromisso com o programa de modernização. Pode ser uma escolha sólida para pontos de distribuição energizados por longos períodos, com carga moderada ou variável. Pode ser menos atrativo quando os transformadores operam apenas de forma intermitente, quando as perdas em carga dominam a fatura de energia ou quando a data de entrega exigida não comporta o projeto selecionado.

Por que o perfil operacional importa mais do que o preço de placa

Dois transformadores com a mesma capacidade nominal podem gerar custos de propriedade muito diferentes. A principal razão é que nem todas as perdas do transformador são produzidas da mesma forma. A perda em vazio, frequentemente chamada de perda no núcleo ou perda no ferro, ocorre sempre que o transformador está energizado, mesmo quando há pouca ou nenhuma carga conectada. A perda em carga aumenta com a corrente e é influenciada pelo nível de carregamento real.

Um núcleo de liga amorfa é projetado para reduzir a perda em vazio em comparação com materiais convencionais de núcleo. Essa característica tem maior valor em subestações, salas de distribuição de edifícios, alimentadores de concessionárias e redes auxiliares industriais, onde o equipamento permanece energizado durante a maior parte ou todo o ano. Um transformador que atende a um empreendimento residencial com carga leve durante a noite ou a uma instalação com produção variável pode passar muitas horas operando com carga relativamente moderada, mas seu núcleo permanece magnetizado continuamente. Nesses casos, a perda em vazio pode representar uma parcela significativa do consumo de energia evitável.

Por outro lado, um transformador que alimenta uma carga de processo de curta duração pode ter menos horas energizado ou pode operar próximo a um alto fator de carga, situação em que as perdas nos enrolamentos merecem atenção igual ou maior. Os compradores devem evitar tratar “eficiência energética” como uma resposta universal. A pergunta relevante é:qual componente de perda está custando mais ao projeto em seu cronograma operacional real?

Comece com um cálculo anual do custo das perdas

A primeira comparação deve utilizar valores de perdas testados pelo fornecedor, considerando a mesma capacidade, classe de tensão, impedância, configuração de taps, método de resfriamento e condições de projeto aplicáveis. Comparar uma opção de baixa perda com uma unidade padrão de classificações diferentes ou parâmetros garantidos diferentes pode tornar o resultado sem significado.

Um modelo prático separa o custo das perdas em vazio e das perdas em carga:

• Perda anual de energia em vazio = perda em vazio em kW × horas energizadas por ano.
• Perda anual de energia em carga = perda nominal em carga em kW × quadrado do fator de carga médio × horas de operação por ano.
• Custo anual das perdas = perda anual de energia × custo de eletricidade aplicável.

A relação ao quadrado do fator de carga é importante. Um transformador que opera, em média, com 50% de carga normalmente não apresenta 50% de sua perda nominal em carga; a estimativa simplificada é mais próxima de 25%. Os perfis reais podem ser mais complexos, especialmente quando envolvem motores de grande porte, retificadores, carregamento de veículos elétricos ou cargas de produção cíclicas, mas a fórmula é uma ferramenta útil de triagem.

Para a decisão de compra, calcule a economia anual entre os projetos candidatos e compare essa economia com o prêmio de preço. Uma análise básica de retorno simples pode ajudar a priorizar opções, mas não deve ser a única medida. Uma avaliação mais completa considera a vida útil energizada esperada, as premissas internas de preço da energia, o acesso para manutenção, as metas de perdas da rede e qualquer custo atribuído à futura substituição ou interrupção de serviço.

Não utilize uma única média anual de carga sem verificar se ela oculta picos acentuados. A demanda de pico afeta o aquecimento dos condutores, a regulação de tensão e a margem de sobrecarga. Um projeto SBH15 pode reduzir substancialmente a perda no núcleo, mas não elimina a necessidade de selecionar capacidade adequada e impedância apropriada para a instalação.

Informações necessárias antes de solicitar cotações comparáveis

Um comprador pode obter cotações mais úteis emitindo uma especificação técnica concisa, em vez de solicitar apenas “um transformador de determinada kVA”. No mínimo, devem ser definidos potência nominal, tensão primária e secundária, frequência, grupo vetorial, faixa de taps necessária, tolerância de impedância, tipo de instalação, configuração de resfriamento, temperatura ambiente, altitude, requisitos de invólucro ou proteção e se a unidade permanecerá energizada continuamente.

As informações de carga devem incluir demanda atual, crescimento esperado, carregamento médio, carregamento de pico, variação sazonal, conteúdo de cargas não lineares e qualquer operação paralela planejada. Quando esses dados forem incertos, solicite à equipe de engenharia dados por intervalos dos medidores, em vez de depender apenas dos totais de carga conectada. A carga conectada frequentemente superestima o carregamento normal, mas ainda pode revelar necessidades futuras de expansão.

O que comparar em uma cotação de SBH15

A designação “SBH15” deve ser tratada como ponto de partida, e não como uma especificação técnica completa. Os fabricantes podem oferecer diferentes configurações, acessórios, materiais dos enrolamentos, sistemas de isolamento, garantias de perdas e disposições mecânicas. Um preço de compra cotado mais baixo pode refletir um escopo diferente, e não um resultado comercial melhor.

Os valores de perdas devem ser analisados juntamente com suas condições de medição. As perdas em carga geralmente são referenciadas a uma temperatura especificada dos enrolamentos, e um valor sem qualificação pode não ser diretamente comparável entre fornecedores. Pergunte se os valores cotados são máximos garantidos ou valores nominais de projeto. Para um ativo de longa vida útil, essa distinção é mais importante do que uma pequena diferença na apresentação comercial.

Onde um projeto de liga amorfa pode gerar compromissos

O material do núcleo não é simplesmente intercambiável com o aço elétrico convencional. A liga amorfa possui características mecânicas e magnéticas diferentes, portanto a construção do núcleo pelo fabricante, a abordagem de fixação, a proteção para transporte e o controle de montagem são relevantes. O comprador não precisa prescrever o processo da fábrica, mas deve confirmar que o fornecedor possui uma abordagem definida de controle de qualidade para o projeto oferecido e pode fornecer a documentação de ensaios de rotina acordada.

O ruído também deve ser analisado no nível da instalação. O projeto do núcleo, a densidade de fluxo magnético, a configuração do invólucro, a superfície de montagem, a acústica da sala e as paredes refletoras próximas influenciam o som percebido. Se o transformador estiver planejado próximo a apartamentos, escritórios, escolas ou uma área de atendimento hospitalar, inclua um requisito acústico claro na consulta e identifique a condição de medição esperada. Um transformador de baixa perda não é automaticamente a unidade mais silenciosa em todos os ambientes físicos.

O tamanho físico e o peso podem afetar o planejamento de substituição. Antes de emitir um pedido, confirme a capacidade de carga da fundação, as aberturas de portas, as rotas de içamento, a capacidade da grua, o espaço para curvatura dos cabos, a orientação das terminações de alta e baixa tensão e as folgas para inspeção. Essas verificações são especialmente importantes em salas de retrofit, onde uma unidade eficiente que não pode ser posicionada sem modificações na edificação pode comprometer o cronograma.

O prazo de entrega é um risco técnico, assim como um risco comercial

Quando uma modernização está vinculada a uma janela de desligamento, a data de entrega solicitada deve ser dividida em marcos: aprovação de desenhos, preparação de materiais, fabricação, testes, embalagem, expedição, transporte e recebimento no local. Uma promessa de “disponível em breve” não é suficiente, a menos que a configuração, a tensão, os acessórios e o escopo de testes já estejam definidos. Potências personalizadas, buchas especiais, caixas de terminais não padronizadas, requisitos incomuns de impedância e detalhes específicos do projeto para pintura ou invólucro podem afetar a sequência de produção.

A aprovação de desenhos é frequentemente subestimada. Um fornecedor pode estar pronto para fabricar, mas a produção não deve avançar com base em suposições sobre direção de entrada dos cabos, marcações de terminais, ajustes de dispositivos de proteção ou dimensões. Atrasos na aprovação podem consumir a contingência do cronograma, mesmo quando a própria fábrica está operando normalmente. Defina quem tem autoridade para aprovar desenhos, como as alterações técnicas serão registradas e se uma data de entrega revisada deve ser emitida após uma alteração de projeto.

Para programas urgentes, pode ser razoável padronizar a especificação do transformador em vários locais quando as condições elétricas permitirem. A padronização pode simplificar a revisão, o planejamento de peças sobressalentes e a coordenação das entregas. Ela não deve impor condições incompatíveis de impedância, tensão ou instalação a todos os locais apenas para obter um prazo de entrega menor.

Proteja o cronograma de comissionamento

O transformador é apenas uma parte de uma modernização da distribuição. Painéis de manobra, painéis de proteção, cabos, obras civis e arranjos de energia de reserva podem, cada um, tornar-se o caminho crítico. Quando a geração temporária for necessária para manter cargas essenciais ativas durante uma transferência planejada, a fonte de reserva deve ser coordenada com o equipamento de transferência, o arranjo de aterramento, a sequência de cargas e os requisitos de tensão e frequência.

Para locais que necessitam de fornecimento temporário ou contínuo de reserva em áreas sensíveis ao ruído, umGrupo Gerador Diesel com Cabine Silenciosa pode ser considerado como parte do plano de continuidade. As configurações disponíveis abrangem potência principal de 50kVA a 500kVA e potência de reserva de 55kVA a 550kVA, com operação em 50Hz ou 60Hz, saída trifásica a quatro fios, ATS opcional e monitoramento remoto opcional. Seu uso não substitui o planejamento do transformador: a capacidade do gerador deve ser verificada em relação às correntes de partida, cargas não lineares, tempo de transferência e cronograma real de cargas prioritárias.

Quando a opção de menor perda provavelmente justifica seu prêmio

Um transformador de liga amorfa SBH15 geralmente é mais fácil de justificar quando a unidade permanecerá energizada por longos períodos, o fator de carga é moderado em vez de continuamente elevado, às perdas de energia é atribuído um custo interno significativo e o projeto prevê uma longa vida operacional. Também pode se alinhar bem a programas que precisam reduzir as perdas de distribuição em diversas instalações semelhantes, desde que as especificações dos equipamentos sejam realmente comparáveis.

O caso é mais fraco quando o transformador é energizado apenas por períodos limitados, quando as perdas estimadas em carga predominam devido ao carregamento elevado sustentado, quando o período operacional previsto é curto ou quando o prêmio pelas perdas não pode ser sustentado pelas premissas de custo de energia do proprietário. Nesses casos, um projeto convencional com perdas em carga cuidadosamente controladas, capacidade apropriada e disponibilidade mais rápida pode produzir um melhor resultado para o projeto.

Há também um caso intermediário: o projeto de menor perda pode ser tecnicamente atrativo, mas a data de entrega é muito apertada. Em vez de aceitar uma promessa de prazo de entrega não verificada, compare as alternativas utilizando o mesmo requisito de data de instalação. O custo de perder uma janela de desligamento, estender a geração temporária ou atrasar a energização de um edifício pode superar parte da economia de perdas ao longo da vida útil.

Transforme a decisão em controles de pedido de compra

Depois que a opção preferida for escolhida, converta os pontos de avaliação em requisitos contratuais. O pedido de compra deve identificar a especificação técnica aprovada, as perdas garantidas, os requisitos de testes, os desenhos, os acessórios, os termos de entrega, os requisitos de embalagem e a documentação a ser fornecida antes da expedição. Também deve estabelecer o processo para tratamento de desvios. Uma alteração na relação de tensão, impedância, faixa de taps, orientação dos terminais ou valor de perda não deve ficar oculta em um desenho revisado sem aceitação formal.

Antes do envio, verifique se o relatório de ensaio de rotina corresponde ao número de série solicitado e se as classificações, o grupo vetorial, os taps, a impedância e os valores de perdas estão claramente registrados. No local, inspecione a unidade quanto a danos de transporte, vazamento de óleo quando aplicável, acessórios soltos, buchas danificadas, selos ausentes e divergências entre a placa de identificação e a documentação aprovada. As equipes de instalação devem então confirmar o aterramento, as conexões dos cabos, os ajustes de proteção, a posição dos taps e as relações de fase antes da energização.

A decisão de compra mais sólida raramente é aquela com a menor cotação inicial ou o menor valor isolado de perdas. É a opção cujo perfil de perdas se ajusta ao ciclo de trabalho real, cujo escopo técnico é totalmente comparável e cujo cronograma de fabricação suporta a data de energização exigida sem criar risco evitável de comissionamento.
