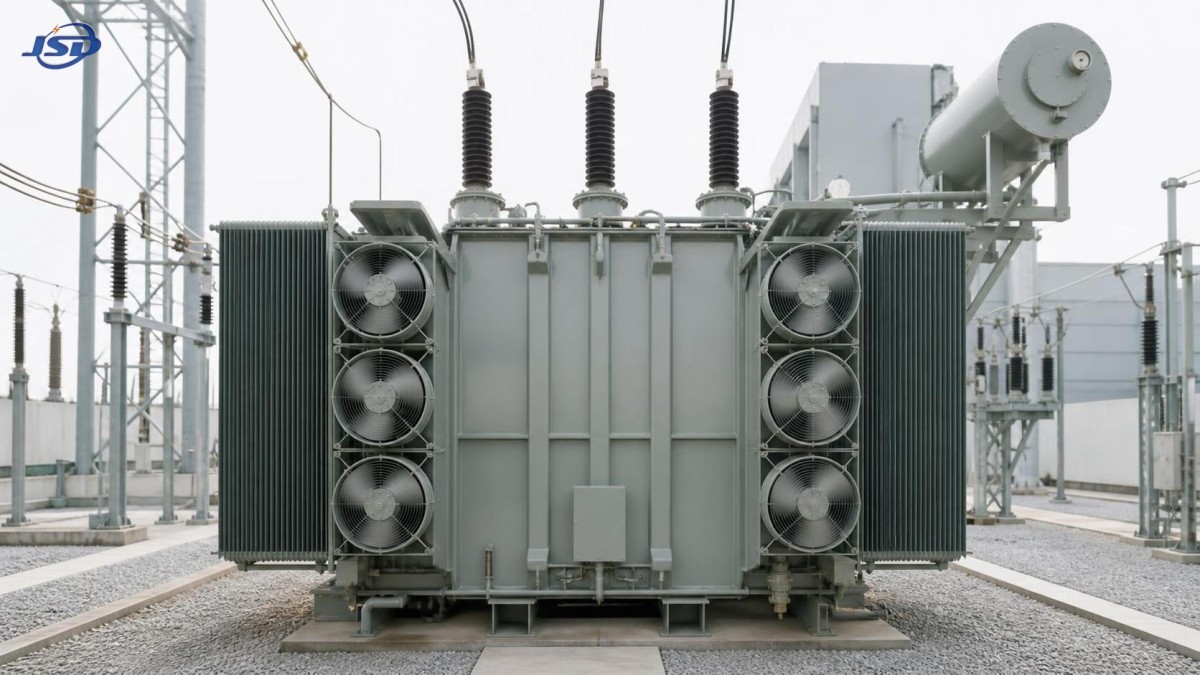

Por que os transformadores refrigerados a óleo superaquecem? Causas, verificações e ações corretivas

Um transformador refrigerado a óleo com sobreaquecimento raramente é “apenas um problema de temperatura”. Normalmente, é um aviso de que o calor está sendo gerado mais rapidamente do que o sistema de arrefecimento consegue removê-lo, ou de que o percurso térmico interno do transformador foi comprometido. Se a condição persistir, o envelhecimento do isolamento acelera, a qualidade do óleo diminui, os danos nos enrolamentos se tornam mais prováveis e uma chamada de serviço evitável pode transformar-se em uma parada forçada.

Para o pessoal de manutenção pós-venda, a prioridade não é simplesmente reduzir a temperatura indicada. A verdadeira tarefa é determinarpor que a temperatura aumentou, se a leitura é confiável e qual ação corretiva restaurará uma margem operacional segura sem criar um novo risco. Um ventilador que parou, um radiador coberto de poeira, uma passagem de óleo bloqueada, um circuito secundário sobrecarregado ou óleo contaminado por umidade podem gerar um alarme semelhante — mas exigem respostas muito diferentes.

Comece pelo padrão de temperatura, não apenas pelo alarme

Antes de abrir um gabinete ou isolar o equipamento, revise o registro operacional. Um único evento de alta temperatura após um aumento repentino de carga é diferente de uma elevação gradual ao longo de várias semanas. Da mesma forma, a temperatura do óleo superior, a temperatura dos enrolamentos, a temperatura ambiente, a corrente de carga, o status dos ventiladores e o nível de óleo devem ser considerados em conjunto.

Uma pergunta útil em campo é:O aumento de temperatura corresponde às condições de carga e ambiente? Se o transformador estiver operando próximo ao seu limite de projeto em um dia quente, uma leitura mais alta pode ser compreensível. Se a carga for moderada, as condições ambientais forem normais e a temperatura ainda aumentar, o sistema de arrefecimento ou a condição interna merecem atenção imediata.

• Alta temperatura com carga elevada: investigue sobrecarga, fases desequilibradas, harmônicos e capacidade de arrefecimento inadequada.
• Alta temperatura com carga normal: verifique o funcionamento dos ventiladores, a condição dos radiadores, a circulação do óleo, a precisão dos sensores e as perdas internas.
• Aumento rápido de temperatura: trate como urgente; procure falha do equipamento de arrefecimento, problema na bomba quando aplicável, componente em curto-circuito ou corrente circulante anormal.
• Aumento gradual a longo prazo: inspecione radiadores sujos, óleo envelhecido, contatos deteriorados, fluxo de ar reduzido e crescimento de carga que nunca foi considerado no projeto original de arrefecimento.

Não presuma que o indicador está correto apenas porque está energizado. Compare os medidores locais, os valores do controlador, os dados SCADA e, quando seguro e prático, uma varredura de temperatura por infravermelho. Um sensor defeituoso ou um controlador mal configurado pode criar um falso alarme; mais perigosamente, também pode ocultar uma condição real de sobreaquecimento.

De onde o calor geralmente vem

1. Sobrecarga contínua ou carga de fase desigual

As perdas em carga aumentam acentuadamente à medida que a corrente aumenta. Mesmo quando o kVA total parece aceitável, uma fase muito carregada pode operar mais quente que as demais e criar esforço localizado em condutores, buchas, conexões de derivação e enrolamentos. Em instalações comerciais, centros de dados, operações de mineração e instalações de energia renovável, cargas não lineares podem adicionar corrente harmônica que aumenta as perdas por correntes parasitas e dispersas além do que uma simples leitura de corrente sugere.

Meça as correntes de fase nos lados de baixa e alta tensão e compare os resultados com a classificação da placa de identificação do transformador e o perfil de carregamento permitido. Verifique a corrente de neutro quando relevante. Corrente de neutro elevada, desequilíbrio de fase inexplicável ou forma de onda de corrente distorcida devem levar à revisão da carga conectada — e não apenas à decisão de adicionar arrefecimento.

O arrefecimento forçado pode permitir que determinados projetos de transformadores suportem maior carga sob condições definidas, mas não é uma solução universal para uma unidade subdimensionada ou uma instalação permanentemente sobrecarregada. A operação contínua além da capacidade térmica prevista reduz a vida útil do isolamento, mesmo que não ocorra nenhum desarme.

2. Os radiadores não conseguem dissipar calor de forma eficaz

Os radiadores funcionam somente quando o calor pode passar do óleo pela superfície do radiador e alcançar o ar ao redor. Poeira, fibras de algodão, depósitos de sal, vapores industriais, névoa de tinta, insetos, vegetação ou paredes de enclausuramento mal planejadas podem reduzir essa troca de calor. Em locais externos, um lado de um conjunto de radiadores também pode receber muito menos fluxo de ar do que o esperado devido a estruturas próximas.

Procure temperaturas desiguais nos radiadores com uma câmera infravermelha. Um radiador que permanece muito mais frio que as seções vizinhas enquanto a temperatura do óleo está alta pode ter fluxo de óleo restrito, válvula fechada, ar aprisionado ou bloqueio interno. Em contraste, radiadores uniformemente quentes com pouca redução de temperatura entre a entrada e a saída geralmente indicam fluxo de ar fraco ou capacidade de arrefecimento insuficiente.

A limpeza deve ser feita com cuidado. Evite deformar as aletas, empurrar a contaminação para passagens estreitas ou borrifar água onde ela possa entrar em compartimentos elétricos. Verifique se todas as válvulas de isolamento dos radiadores estão totalmente abertas após qualquer atividade de manutenção; válvulas parcialmente fechadas são uma causa surpreendentemente comum de baixa dissipação de calor após o comissionamento ou reparo.

3. Ventiladores, bombas ou circuitos de controle falharam

Em um transformador refrigerado a óleo equipado com arrefecimento por ar forçado ou óleo forçado, o equipamento mecânico de arrefecimento faz parte do sistema de proteção térmica — não é um acessório. Um ventilador pode ter motor defeituoso, rolamento travado, pá danificada, relé de sobrecarga desarmado, contator defeituoso, fusível queimado, termostato defeituoso ou configuração incorreta de controle automático/manual. Um sistema equipado com bomba pode sofrer de baixo fluxo, rotação inversa, vibração, vazamento ou filtro bloqueado.

Não inspecione os ventiladores apenas ouvindo à distância. Confirme o sentido de rotação, a direção do fluxo de ar, o consumo de corrente, o nível de vibração e a resposta de partida/parada de cada ventilador no ponto de ajuste programado de temperatura. Um ventilador girando ao contrário pode aparentar funcionar normalmente enquanto fornece pouco fluxo de ar útil. Quando vários ventiladores estiverem instalados, verifique se o controlador os aciona em estágios corretamente, em vez de iniciar repetidamente apenas um conjunto.

Para sistemas de óleo bombeado, compare as temperaturas de entrada e saída, inspecione a indicação de pressão diferencial ou vazão, se fornecida, e examine a bomba quanto a ruídos anormais. Quando os procedimentos do local permitirem, revise o histórico de proteção do motor. Desarmes repetidos por sobrecarga podem ser sintoma de um problema mecânico, e não elétrico.

4. A circulação do óleo está restrita ou a condição do óleo se deteriorou

O óleo do transformador fornece isolamento e transporta o calor para longe das partes ativas. Baixo nível de óleo, formação de borra, entrada de umidade, oxidação ou circulação restrita podem reduzir ambas as funções. O escurecimento do óleo por si só não é um diagnóstico completo, mas indica que é necessário testar em vez de supor.

Verifique o nível do conservador ou o indicador de nível de óleo, levando em conta a compensação de temperatura. Uma leitura baixa pode resultar de vazamento, funcionamento incorreto do medidor ou condição anormal de pressão. Inspecione flanges, válvulas, radiadores, buchas, juntas e tubulações de arrefecimento quanto a infiltrações. Examine também os respiradores e as vedações: um respirador saturado ou uma vedação danificada pode permitir a entrada de umidade no sistema, enfraquecendo gradualmente o desempenho dielétrico e acelerando a deterioração do óleo.

Para um transformador que operou quente ou apresenta uma tendência térmica persistente, providencie uma análise de óleo adequada ao plano de manutenção. Os testes típicos podem incluir teor de umidade, tensão de ruptura dielétrica, acidez, tensão interfacial, análise de gases dissolvidos e análise de furano para a condição do isolamento de papel. Os resultados de gases dissolvidos são particularmente importantes quando o sobreaquecimento pode ser interno, pois pontos quentes localizados podem produzir padrões característicos de gases.

5. Defeitos elétricos internos estão gerando perdas anormais

Nem todo problema de sobreaquecimento começa fora do tanque. Conexões frouxas ou degradadas, desgaste dos contatos do comutador de derivações, correntes circulantes, falhas de aterramento do núcleo, deformação dos enrolamentos, espiras em curto-circuito ou baixa resistência de contato podem criar aquecimento localizado que os ventiladores de arrefecimento não conseguem resolver. Essas falhas podem inicialmente aparecer como um aumento geral de temperatura, mas frequentemente desenvolvem sinais de alerta: resultados anormais de gases, ruído incomum, atuações repetidas de proteção, alteração repentina da corrente em vazio ou uma fase comportando-se de modo diferente das demais.

Se as verificações externas não explicarem a temperatura, evite reenergizações repetidas apenas para “ver se estabiliza”. Intensifique a investigação. Dependendo do tipo de transformador e dos procedimentos do local, o trabalho de diagnóstico pode incluir ensaio de resistência de isolamento, medição da resistência dos enrolamentos, ensaio de relação de espiras, análise de resposta em frequência de varredura, inspeção termográfica de conexões acessíveis e revisão detalhada das tendências de gases dissolvidos.

Uma sequência prática de inspeção no local

Quando um alarme de temperatura está ativo, uma sequência calma e repetível reduz a possibilidade de deixar passar o óbvio, mantendo o pessoal seguro. Siga durante todo o processo os requisitos do local para bloqueio, arco elétrico e trabalho em equipamentos energizados.

1. Confirme o alarme: compare os indicadores de temperatura e revise os registros recentes de carga, ambiente e estágios de arrefecimento.
2. Avalie o carregamento: registre todas as correntes de fase, condições de tensão, fator de potência quando disponível, corrente de neutro e evidências de harmônicos.
3. Inspecione o percurso de arrefecimento: verifique o funcionamento dos ventiladores, a condição da bomba, a limpeza dos radiadores, a folga para fluxo de ar, as posições das válvulas e o nível de óleo.
4. Use imagem térmica: examine buchas, terminações de cabos, conjuntos de radiadores, motores de ventiladores, painéis de controle e conexões acessíveis em busca de aquecimento desigual.
5. Verifique controles e auxiliares: confirme configurações de termostato, acionamento escalonado dos ventiladores, contatores, dispositivos de proteção do motor, tensão de alimentação e lógica de alarme.
6. Revise o histórico de óleo e diagnósticos: compare as constatações atuais com resultados anteriores de testes de óleo, dados de carga anteriores e notas de manutenção anteriores.
7. Decida o status operacional: reduza a carga, ative o arrefecimento de reserva disponível, isole para reparo ou providencie testes mais aprofundados com base na gravidade e nas evidências.

Documentar as leituras reais é importante. “Ventiladores verificados OK” é muito menos útil do que “O conjunto de ventiladores 2 não iniciou no ponto de ajuste programado; alimentação do motor presente, bobina do contator energizada, resistência do enrolamento do motor anormal”. Registros claros facilitam a identificação de falhas recorrentes e ajudam as equipes de engenharia a distinguir uma condição do local de um problema do equipamento.

As ações corretivas devem corresponder à causa raiz

Quando a substituição deve fazer parte da discussão

O sobreaquecimento repetido pode indicar que um projeto existente preenchido com óleo já não se adequa à instalação. Isso é especialmente relevante quando a densidade de carga aumentou, a ventilação é limitada, os requisitos de segurança contra incêndio mudaram ou a contenção de óleo se tornou uma preocupação. Uma decisão de substituição deve considerar não apenas a capacidade nominal, mas também as condições ambientais, a carga harmônica, a ventilação disponível da sala, o acesso para manutenção, o nível de falha e a futura expansão.

Para subestações internas e aplicações em que o desempenho contra incêndio e a menor exposição à manutenção são prioridades, uma alternativa em resina fundida pode merecer avaliação. A Jinshida Electric Power Technology fornece equipamentos de transmissão e distribuição para aplicações industriais, de infraestrutura, novas energias e energia comercial; seuTransformador de Distribuição Trifásico Seco em Resina Fundida de 35 kV foi projetado para funções de distribuição de 35 kV/0,4 kV em ambientes como plantas industriais, hospitais, centros de dados, operações de mineração e sistemas de energia renovável. Seu sistema de proteção e controle de temperatura oferece monitoramento térmico mais claro, enquanto sua construção em resina fundida elimina a necessidade de óleo isolante no próprio transformador.

Isso não significa que toda unidade preenchida com óleo que apresente aquecimento deva ser substituída por um transformador a seco. Um transformador refrigerado a óleo bem mantido continua sendo uma solução eficaz em muitas instalações. O essencial é tomar a decisão com base em uma avaliação documentada da causa raiz, e não sob a pressão de um único evento de alarme.

Evite que o próximo alarme se torne a mesma chamada de serviço

A melhor ação corretiva inclui prevenção. Estabeleça análises de tendências para temperaturas do óleo superior e dos enrolamentos, carregamento de fase, horas de funcionamento dos ventiladores, resultados de testes de óleo e condições ambientais. Limpe os radiadores conforme uma programação baseada no ambiente real, em vez de um intervalo genérico de calendário. Teste os controles automáticos de arrefecimento antes das temporadas de pico de carga. Após qualquer reparo, realize uma verificação funcional sob condições controladas e confirme que o comportamento da temperatura retornou ao padrão esperado.

O sobreaquecimento costuma ser o primeiro sinal visível de um problema que vem se desenvolvendo silenciosamente. Ao verificar carga, fluxo de ar, circulação de óleo, controles e condição interna em uma ordem disciplinada, as equipes de manutenção podem proteger a vida útil do isolamento, reduzir o tempo de inatividade não planejado e devolver o transformador à operação estável com confiança.
