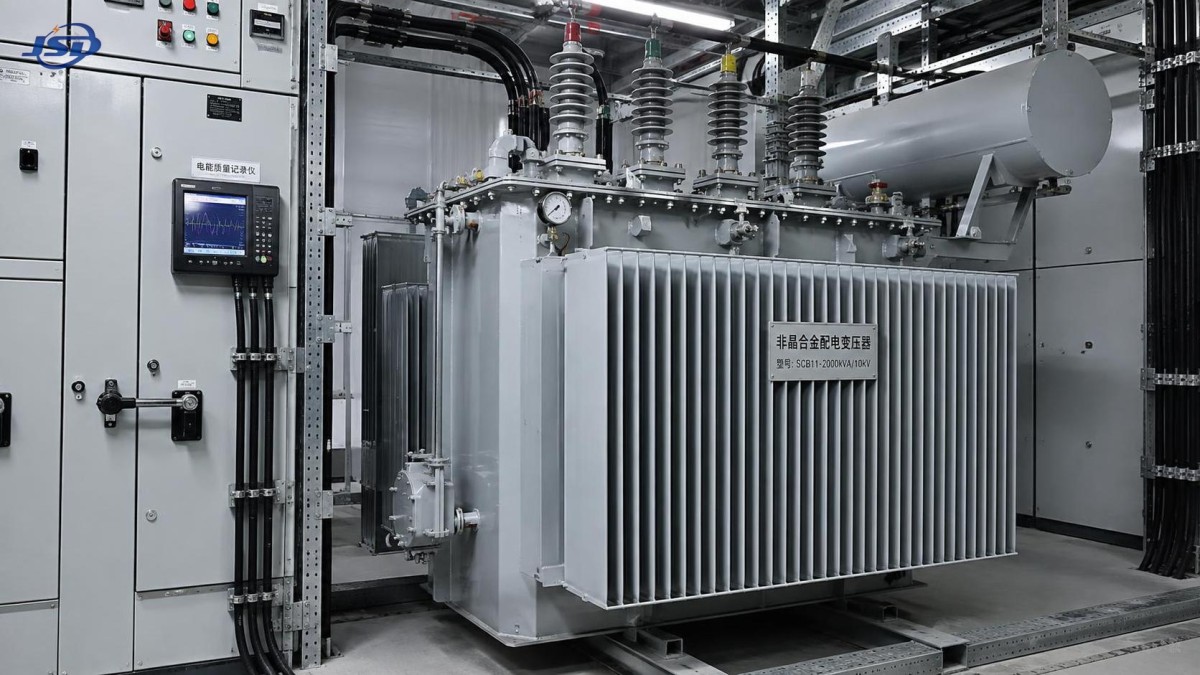

Gerenciamento da corrente de energização e do ruído em projetos de transformadores de distribuição de liga amorfa

O controle da corrente de energização começa antes de o transformador ser energizado. Um transformador de distribuição com liga amorfa pode absorver uma corrente de magnetização elevada e assimétrica quando o fluxo do núcleo é levado além de sua faixa operacional normal durante a manobra. O evento é breve, mas pode disparar a proteção a montante, reduzir a tensão local, submeter os contatos do equipamento de manobra a esforços e gerar um ruído mecânico intenso que pode ser facilmente confundido com uma falha interna.

A primeira questão de diagnóstico é se o ruído e a corrente ocorrem somente durante a energização ou se persistem posteriormente. Um zumbido ou impacto curto e intenso, acompanhado por um surto transitório de corrente, indica corrente de energização. Corrente continuamente elevada, vibração sustentada, aumento anormal de temperatura ou atuação recorrente da proteção exigem uma investigação mais ampla. Tratar todo evento ruidoso de energização como defeito no enrolamento pode levar a inspeções internas desnecessárias, enquanto considerar ruído persistente como corrente de energização normal pode atrasar a correção de uma condição grave.

Por que os núcleos amorfos exigem uma avaliação cuidadosa da manobra

O material de núcleo de liga amorfa é selecionado principalmente por suas baixas perdas em vazio. Seu comportamento magnético também torna importante a condição de energização. O fluxo real no núcleo imediatamente após o fechamento é determinado pelo fluxo residual deixado pela desenergização anterior, pelo ponto da onda de tensão no qual o dispositivo de manobra fecha e pela tensão aplicada. Se a nova forma de onda de fluxo se somar ao magnetismo residual na mesma direção, o núcleo poderá entrar em saturação profunda durante parte de um ciclo.

Durante a saturação, a indutância de magnetização diminui acentuadamente. A corrente passa então a ser limitada principalmente pela resistência dos enrolamentos, pela impedância da fonte e pela reatância de dispersão, e não pela impedância normal de magnetização. A forma de onda resultante é rica em harmônicas e frequentemente bastante assimétrica. Uma medição de corrente com velocidade de amostragem insuficiente pode mostrar apenas um pico impreciso ou uma fase aparentemente desequilibrada; portanto, registros de eventos de um registrador de qualidade de energia adequado ou arquivos de perturbação do relé são mais úteis do que uma medição rotineira com alicate amperímetro.

O fluxo residual não é uma característica fixa da placa de identificação. Ele varia conforme o instante de abertura, as características de interrupção do dispositivo de manobra e a forma como o transformador foi carregado anteriormente. Uma unidade que é energizada silenciosamente em uma ocasião pode apresentar um evento severo de corrente de energização após uma sequência de desligamento diferente. Isso explica por que substituir um transformador apenas porque uma energização produziu um ruído anormal raramente se justifica sem evidências corroborativas.

Diferencie o ruído de energização do ruído mecânico persistente

A magnetostricção do núcleo produz um zumbido audível normal sob excitação. A corrente de energização causa uma resposta mecânica diferente porque a alta densidade de fluxo provoca um rápido aumento da força magnética. O som costuma ser mais abrupto, mais grave e pode incluir um único componente semelhante a impacto à medida que o núcleo, as abraçadeiras, os painéis do tanque ou os suportes dos cabos respondem à força. Ele deve diminuir à medida que a corrente transitória se reduz.

Um som que permanece em nível estável após a energização merece uma comparação controlada. Registre-o em vazio e em vários níveis de carga, quando as condições operacionais permitirem. Ruído que quase não se altera com a carga tem maior probabilidade de estar associado ao núcleo, à fixação do núcleo, à ressonância do tanque, à tensão aplicada ou a componentes externos soltos. Ruído que aumenta com a carga pode estar relacionado a forças eletromagnéticas nos enrolamentos, conexões soltas, equipamentos de refrigeração ou harmônicas da corrente de carga. A distinção é útil, mas não absoluta; por exemplo, uma tampa de tanque solta pode amplificar tanto a vibração do núcleo quanto a dos enrolamentos.

Analise o evento de manobra como um evento do sistema

A corrente de energização do transformador é influenciada pela rede ao redor do transformador. Uma fonte rígida pode fornecer uma corrente de pico elevada com menor afundamento visível de tensão. Um alimentador mais fraco pode limitar o pico de corrente, mas causar uma queda de tensão mais profunda, que pode perturbar contatores, inversores de velocidade variável ou outras cargas sensíveis. Nenhum dos resultados, isoladamente, comprova que o transformador esteja defeituoso.

A energização trifásica requer atenção especial. Os polos do disjuntor nem sempre fecham exatamente no mesmo instante. A dispersão entre polos pode criar condições de fluxo desiguais entre as fases, e o transitório registrado pode parecer uma falha de fase se for analisado sem a cronologia da manobra. Verifique as indicações dos contatos auxiliares do disjuntor em relação ao início da corrente. Quando o evento ocorre por meio de um disjuntor com desgaste mecânico conhecido, testes repetidos de temporização podem revelar um padrão de fechamento que está se tornando inconsistente.

As conexões do transformador da fonte e os arranjos de aterramento também afetam a forma de onda visível. Os caminhos de sequência zero, a posição dos TCs e as conexões do relé diferencial influenciam como o transitório é apresentado à proteção. Antes de alterar os valores de atuação ou as funções de bloqueio do relé, compare o registro de eventos do relé com as correntes primárias e confirme a polaridade, a relação e a fiação secundária dos TCs. Um ajuste de proteção feito para suprimir um sinal mal interpretado pode reduzir a sensibilidade a uma falha real.

Medições que esclarecem a causa

Comece com um histórico operacional, em vez de apenas um relato isolado de ruído. Registre o método de desenergização, a duração da interrupção, a configuração do alimentador, a posição de tap, o estado da carga antes da abertura, as condições climáticas e se bancos de capacitores ou geração distribuída estavam conectados. Esses detalhes estabelecem se o evento seguiu uma sequência de manobra repetível ou surgiu após uma alteração na rede.

Registre as correntes e tensões de fase desde antes do fechamento até o decaimento do transitório. O registro útil mostra a forma da onda, e não apenas valores RMS. Uma forma de onda típica de corrente de energização apresenta um deslocamento pronunciado e conteúdo substancial de segunda harmônica, embora as características harmônicas isoladamente não devam ser usadas como diagnóstico final. Projetos modernos de núcleo, tensão de operação, saturação de TC e duração do transitório afetam a relação harmônica observada por um relé.

Meça a tensão nos terminais do transformador, e não somente em um barramento remoto, quando for viável. Tensão sustentada acima da condição operacional prevista aumenta a excitação em vazio e pode tornar a magnetostricção normal perceptivelmente mais intensa. Confirme a posição do comutador de tap em relação à tensão real de alimentação e à capacidade nominal do transformador. Uma posição de tap selecionada para uma tensão menor do alimentador pode produzir excitação excessiva após um ajuste da tensão da rede.

As medições de vibração são valiosas quando o som continua. Faça leituras em pontos consistentes na parede do tanque, tampa, suportes dos radiadores, caixas de cabos e elementos estruturais acessíveis. Um pico acentuado de vibração local em uma tampa ou proteção frequentemente identifica uma ressonância ou fixador solto, e não um problema no núcleo ativo. Não aperte as abraçadeiras do núcleo indiscriminadamente. A força de fixação interna e as distâncias de isolamento dependem do projeto, e um ajuste não autorizado pode danificar o núcleo ou criar um caminho de vibração diferente.

Correções compatíveis com o modo de falha

Se os registros mostrarem um evento normal de corrente de energização, mas a proteção atuar, revise a filosofia de restrição e coordenação antes de modificar o hardware. A proteção diferencial normalmente utiliza um método de discriminação de corrente de energização, enquanto a proteção de sobrecorrente do alimentador deve tolerar um transitório legítimo sem perder a discriminação de falhas. Os ajustes corretos dependem da potência nominal do transformador, do nível de curto-circuito da fonte, do desempenho dos TCs, do comportamento das cargas a jusante e do arranjo de manobra esperado. Uma alteração de ajuste deve ser validada em relação aos registros disponíveis de falhas e de corrente de energização, e não baseada no pico de corrente de um único evento.

Quando energizações repetidas são operacionalmente necessárias, a manobra controlada pode reduzir a probabilidade de fechamento em um ponto desfavorável da forma de onda de tensão. Sua eficácia depende do conhecimento preciso do tempo de operação dos polos, da qualidade da referência de tensão e da estimativa do fluxo residual. É mais adequada quando o dispositivo de manobra e o esquema de controle conseguem manter essa precisão ao longo da vida útil. Aplicar controle point-on-wave a um disjuntor com baixa repetibilidade de temporização pode gerar resultados inconsistentes.

Para um transformador que apresenta medições elétricas estáveis, mas ruído contínuo excessivo, inspecione primeiro os fatores externos: parafusos da fundação, componentes da tampa do tanque, conectores dos terminais das buchas, grampos de cabos, radiadores, ventiladores e estruturas metálicas próximas. Os suportes de cabos podem transmitir vibração para bandejas ou invólucros, fazendo o som parecer originar-se dentro do transformador. Isolar uma proteção ressonante ou restaurar um arranjo de montagem especificado costuma ser menos invasivo do que realizar trabalho interno.

Quando o transitório registrado for excepcionalmente severo após um desligamento, investigue a sequência de abertura e também a sequência de fechamento subsequente. A abertura controlada, quando disponível, pode deixar uma condição de fluxo residual mais previsível. Operações repetidas e rápidas de abertura-fechamento devem ser evitadas, a menos que o projeto do equipamento e o procedimento de manobra considerem especificamente o magnetismo residual e o esforço térmico imposto aos contatos.

Armazenamento de energia e fluxos bidirecionais de potência

Projetos que combinam transformadores de distribuição com recursos baseados em inversores exigem uma análise adicional dos estados de energização. Uma instalação de armazenamento em contêiner, como oSistema de Armazenamento de Energia em Contêiner com Resfriamento a Ar de 500kW/1MWh, pode alterar o carregamento do alimentador e introduzir fluxo de potência bidirecional controlado no lado de baixa tensão. O transformador normalmente deve ser energizado segundo uma sequência definida que confirme o isolamento do inversor ou o estado pretendido de formação de rede. Fechar sobre uma ilha energizada não intencional ou uma fonte não sincronizada não é um problema de corrente de energização do transformador e deve ser tratado como uma falha de controle de manobra.

A corrente harmônica do inversor também pode dificultar a avaliação de ruído. Ela não produz a mesma assinatura transitória da saturação do núcleo, mas a distorção harmônica de tensão pode aumentar os componentes audíveis e o aquecimento localizado. Compare o som do transformador com a operação do inversor ativada e desativada somente sob uma condição de manobra aprovada. Uma alteração no som durante a operação do conversor deve ser correlacionada com os espectros medidos de tensão e corrente antes de atribuí-la ao núcleo amorfo.

Quando a investigação interna é justificada

A inspeção interna torna-se mais justificável quando o ruído persistente é acompanhado por corrente em vazio anormal, alterações nos resultados de ensaios de isolamento, diferenças de temperatura inexplicadas, indicações de gás em projetos imersos em óleo, vazamento de óleo visível após um evento mecânico ou aumento progressivo de vibração em inspeções sucessivas. Uma única energização ruidosa sem esses indicadores de suporte é uma evidência fraca de dano interno.

Antes de abrir uma unidade, preserve os registros do evento e estabeleça uma referência de tensão nos terminais, corrente em vazio, resistência dos enrolamentos quando apropriado, condição de isolamento e leituras de vibração externa. Essas referências são valiosas após o trabalho corretivo. Elas também evitam um erro comum: declarar melhoria porque o som mudou após a manutenção, quando a tensão de alimentação, a posição de tap, a carga ou o instante de manobra também mudaram.

O controle confiável da corrente de energização e do ruído resulta da correspondência entre a forma de onda e o padrão sonoro observados e as condições reais de manobra e instalação. Um registro disciplinado do estado de abertura, da temporização de fechamento, da tensão nos terminais, da resposta da proteção e do local da vibração transforma uma ocorrência intermitente em uma condição técnica rastreável.
