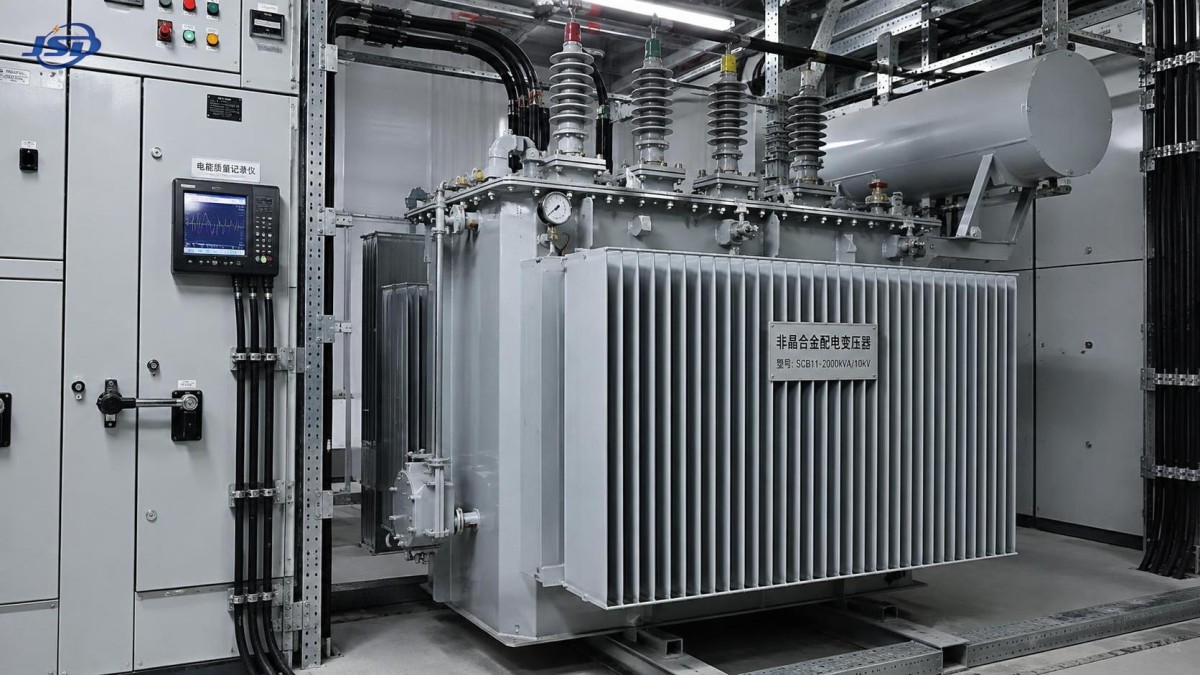

Gestion du courant d'appel et du bruit dans les projets de transformateurs de distribution à alliage amorphe

La maîtrise du courant d’appel commence avant la mise sous tension du transformateur. Un transformateur de distribution à alliage amorphe peut absorber un courant de magnétisation élevé et asymétrique lorsque le flux du noyau dépasse sa plage normale de fonctionnement lors de la commutation. L’événement est bref, mais il peut déclencher les protections amont, abaisser la tension locale, solliciter les contacts de l’appareillage de coupure et produire un bruit mécanique intense facilement confondu avec un défaut interne.

La première question de diagnostic consiste à déterminer si le bruit et le courant apparaissent uniquement lors de la mise sous tension ou persistent ensuite. Un bourdonnement ou un choc bref et puissant accompagné d’une pointe de courant transitoire indique un courant d’appel. Un courant élevé continu, des vibrations persistantes, une élévation anormale de température ou le déclenchement récurrent des protections exigent une investigation plus approfondie. Considérer chaque événement bruyant de mise sous tension comme un défaut d’enroulement peut conduire à une inspection interne inutile, tandis que considérer un bruit persistant comme un courant d’appel normal peut retarder la correction d’un problème grave.

Pourquoi les noyaux amorphes nécessitent une évaluation attentive de la commutation

Le matériau du noyau en alliage amorphe est choisi principalement pour ses faibles pertes à vide. Son comportement magnétique rend également les conditions de mise sous tension importantes. Le flux réel du noyau immédiatement après la fermeture est déterminé par le flux résiduel laissé après la mise hors tension précédente, le point de l’onde de tension auquel l’appareil de commutation se ferme et la tension appliquée. Si la nouvelle forme d’onde de flux s’ajoute au magnétisme résiduel dans la même direction, le noyau peut entrer en saturation profonde pendant une partie d’un cycle.

Pendant la saturation, l’inductance de magnétisation diminue fortement. Le courant est alors limité principalement par la résistance des enroulements, l’impédance de la source et la réactance de fuite plutôt que par l’impédance normale de magnétisation. La forme d’onde résultante est riche en harmoniques et souvent fortement asymétrique. Une mesure de courant avec une vitesse d’échantillonnage insuffisante peut n’afficher qu’un pic imprécis ou une phase apparemment déséquilibrée ; les enregistrements d’événements provenant d’un enregistreur de qualité d’énergie approprié ou d’un fichier de perturbation de relais sont donc plus utiles qu’une mesure de routine à la pince ampèremétrique.

Le flux résiduel n’est pas une caractéristique fixe indiquée sur la plaque signalétique. Il varie selon l’instant d’ouverture, les caractéristiques d’interruption de l’appareil de commutation et la manière dont le transformateur était précédemment chargé. Une unité qui est mise sous tension silencieusement à une occasion peut connaître un courant d’appel sévère après une séquence d’arrêt différente. Cela explique pourquoi le remplacement d’un transformateur uniquement parce qu’une mise sous tension a produit un bruit anormal est rarement justifié sans éléments corroborants.

Distinguer le bruit du courant d’appel du bruit mécanique persistant

La magnétostriction du noyau produit un bourdonnement audible normal sous excitation. Le courant d’appel entraîne une réponse mécanique différente, car une densité de flux élevée provoque une augmentation rapide de la force magnétique. Le bruit est souvent plus soudain, plus grave et peut inclure une composante unique semblable à un impact lorsque le noyau, les brides, les panneaux de cuve ou les supports de câbles réagissent à la force. Il devrait diminuer à mesure que le courant transitoire s’atténue.

Un bruit qui reste à un niveau stable après la mise sous tension mérite une comparaison contrôlée. Enregistrez-le à vide et à plusieurs niveaux de charge lorsque les conditions de fonctionnement le permettent. Un bruit qui varie peu avec la charge est plus probablement associé au noyau, au serrage du noyau, à la résonance de la cuve, à la tension appliquée ou à des éléments externes desserrés. Un bruit qui augmente avec la charge peut être lié aux forces électromagnétiques des enroulements, à des connexions desserrées, aux équipements de refroidissement ou aux harmoniques du courant de charge. Cette distinction est utile, mais elle n’est pas absolue ; un couvercle de cuve desserré, par exemple, peut amplifier à la fois les vibrations du noyau et des enroulements.

Interpréter l’événement de commutation comme un événement système

Le courant d’appel du transformateur est façonné par le réseau qui entoure le transformateur. Une alimentation rigide peut fournir un courant de crête élevé avec un creux de tension moins visible. Un départ plus faible peut limiter la crête de courant mais provoquer une chute de tension plus profonde, susceptible de perturber les contacteurs, les variateurs de vitesse ou d’autres charges sensibles. Aucun de ces résultats ne prouve à lui seul que le transformateur est défectueux.

La mise sous tension triphasée nécessite une attention particulière. Les pôles du disjoncteur ne se ferment pas toujours exactement au même instant. La dispersion entre pôles peut créer des conditions de flux inégales entre les phases, et le transitoire enregistré peut ressembler à un défaut de phase s’il est examiné sans la chronologie de commutation. Vérifiez les indications des contacts auxiliaires du disjoncteur par rapport au début du courant. Lorsque l’événement survient via un disjoncteur présentant une usure mécanique connue, des essais répétés de temporisation peuvent révéler un schéma de fermeture qui devient incohérent.

Les connexions du transformateur source et les dispositions de mise à la terre influencent également la forme d’onde visible. Les chemins de séquence zéro, l’emplacement des TC et les connexions des relais différentiels influencent la manière dont le transitoire est représenté pour la protection. Avant de modifier les seuils de déclenchement ou les fonctions de blocage des relais, comparez l’enregistrement d’événement du relais avec les courants primaires et confirmez la polarité, le rapport et le câblage secondaire des TC. Un réglage de protection effectué pour supprimer un signal mal interprété peut réduire la sensibilité à un défaut réel.

Mesures permettant de clarifier la cause

Commencez par un historique d’exploitation plutôt que par un seul rapport de bruit. Notez la méthode de mise hors tension, la durée de la coupure, la configuration du départ, la position de prise, l’état de charge avant l’ouverture, les conditions météorologiques et si des batteries de condensateurs ou une production distribuée étaient raccordées. Ces informations permettent d’établir si l’événement a suivi une séquence de commutation reproductible ou s’il est apparu après une modification du réseau.

Enregistrez les courants et tensions de phase avant la fermeture jusqu’à la décroissance du transitoire. Un enregistrement utile montre la forme d’onde, et pas seulement les valeurs efficaces. Une forme d’onde typique de courant d’appel présente un décalage marqué et une teneur importante en deuxième harmonique, bien que les caractéristiques harmoniques seules ne doivent pas être utilisées comme diagnostic final. Les conceptions modernes de noyaux, la tension de fonctionnement, la saturation des TC et la durée du transitoire influencent tous le rapport harmonique observé par un relais.

Mesurez la tension aux bornes du transformateur, et pas uniquement sur un jeu de barres distant lorsque cela est possible. Une tension soutenue supérieure à la condition de fonctionnement prévue augmente l’excitation à vide et peut rendre la magnétostriction normale sensiblement plus bruyante. Confirmez la position du changeur de prises par rapport à la tension d’alimentation réelle et à la puissance nominale du transformateur. Une position de prise choisie pour une tension de départ inférieure peut produire une excitation excessive après un ajustement de la tension du réseau.

Les mesures de vibration sont précieuses lorsque le bruit persiste. Effectuez les relevés à des emplacements constants sur la paroi de la cuve, le couvercle, les supports de radiateurs, les boîtes à câbles et les éléments structurels accessibles. Un pic local de vibration prononcé sur un couvercle ou une protection identifie souvent une résonance ou une fixation desserrée plutôt qu’un problème du noyau actif. Ne serrez pas les brides du noyau sans discernement. La force de serrage interne et les distances d’isolement dépendent de la conception, et un réglage non autorisé peut endommager le noyau ou créer un autre chemin de vibration.

Corrections adaptées au mode de défaillance

Si les enregistrements montrent un courant d’appel normal mais que les protections déclenchent, examinez la philosophie de retenue et de coordination avant de modifier le matériel. La protection différentielle utilise couramment une méthode de discrimination du courant d’appel, tandis que la protection contre les surintensités du départ doit tolérer un transitoire légitime sans perdre sa capacité de discrimination des défauts. Les réglages corrects dépendent de la puissance nominale du transformateur, du niveau de court-circuit de la source, des performances des TC, du comportement des charges en aval et de la configuration de commutation prévue. Toute modification de réglage doit être validée à l’aide des enregistrements disponibles de défauts et de courants d’appel, et non sur la base du courant de crête d’un seul événement.

Lorsque des mises sous tension répétées sont nécessaires en exploitation, la commutation contrôlée peut réduire la probabilité de fermeture à un point défavorable de la forme d’onde de tension. Son efficacité dépend d’une connaissance précise du temps de fonctionnement des pôles, de la qualité de la référence de tension et de l’estimation du flux résiduel. Elle convient surtout lorsque l’appareil de commutation et le schéma de commande peuvent maintenir cette précision pendant toute la durée de service. L’application d’une commande point sur onde à un disjoncteur dont la répétabilité de temporisation est médiocre peut donner des résultats incohérents.

Pour un transformateur présentant des mesures électriques stables mais un bruit continu excessif, inspectez d’abord les facteurs externes : boulons de fondation, fixations du couvercle de cuve, connecteurs de bornes de traversées, serre-câbles, radiateurs, ventilateurs et éléments métalliques voisins. Les supports de câbles peuvent transmettre les vibrations aux chemins de câbles ou aux enveloppes, donnant l’impression que le bruit provient de l’intérieur du transformateur. L’isolation d’une protection résonante ou le rétablissement d’une configuration de montage spécifiée est souvent moins invasif qu’une intervention interne.

Lorsque le transitoire enregistré est inhabituellement sévère après un arrêt, examinez la séquence d’ouverture ainsi que la séquence de fermeture ultérieure. L’ouverture contrôlée, lorsqu’elle est disponible, peut laisser une condition de flux résiduel plus prévisible. Les opérations rapides et répétées d’ouverture-fermeture doivent être évitées, sauf si la conception de l’équipement et la procédure de commutation prennent spécifiquement en compte le magnétisme résiduel et la sollicitation thermique imposée aux contacts.

Stockage d’énergie et flux de puissance bidirectionnels

Les projets associant des transformateurs de distribution à des ressources basées sur des onduleurs nécessitent un examen supplémentaire des états de mise sous tension. Une installation de stockage conteneurisée, telle que leSystème de stockage d’énergie en conteneur refroidi par air de 500kW/1MWh, peut modifier la charge du départ et introduire un flux de puissance bidirectionnel contrôlé côté basse tension. Le transformateur doit normalement être mis sous tension selon une séquence définie confirmant l’isolement de l’onduleur ou l’état prévu de formation du réseau. La fermeture sur un îlot involontairement sous tension ou sur une source non synchronisée n’est pas un problème de courant d’appel du transformateur et doit être traitée comme un défaut de commande de commutation.

Le courant harmonique de l’onduleur peut également compliquer l’évaluation du bruit. Il ne crée pas la même signature transitoire que la saturation du noyau, mais la distorsion harmonique de tension peut augmenter les composantes audibles et l’échauffement localisé. Comparez le bruit du transformateur avec le fonctionnement de l’onduleur activé et désactivé uniquement dans des conditions de commutation approuvées. Toute variation du bruit durant le fonctionnement du convertisseur doit être corrélée aux spectres de tension et de courant mesurés avant de l’attribuer au noyau amorphe.

Quand une investigation interne est justifiée

Un examen interne devient plus crédible lorsqu’un bruit persistant s’accompagne d’un courant à vide anormal, d’une évolution des résultats d’essais d’isolement, de différences de température inexpliquées, d’indications de gaz dans les conceptions remplies d’huile, de fuites d’huile visibles après un événement mécanique ou d’une augmentation progressive des vibrations au fil des inspections successives. Une seule mise sous tension bruyante sans ces indicateurs complémentaires constitue une preuve faible de dommage interne.

Avant d’ouvrir une unité, conservez les enregistrements d’événements et établissez une référence de la tension aux bornes, du courant à vide, de la résistance des enroulements le cas échéant, de l’état de l’isolement et des relevés de vibration externes. Ces références sont précieuses après les travaux correctifs. Elles évitent également une erreur courante : déclarer une amélioration parce que le bruit a changé après la maintenance alors que la tension d’alimentation, la position de prise, la charge ou l’instant de commutation ont également changé.

La maîtrise fiable du courant d’appel et du bruit repose sur l’adéquation entre la forme d’onde et le profil sonore observés, d’une part, et les conditions réelles de commutation et d’installation, d’autre part. Un enregistrement rigoureux de l’état d’ouverture, du moment de fermeture, de la tension aux bornes, de la réponse des protections et de l’emplacement des vibrations transforme une plainte intermittente en une condition technique traçable.
