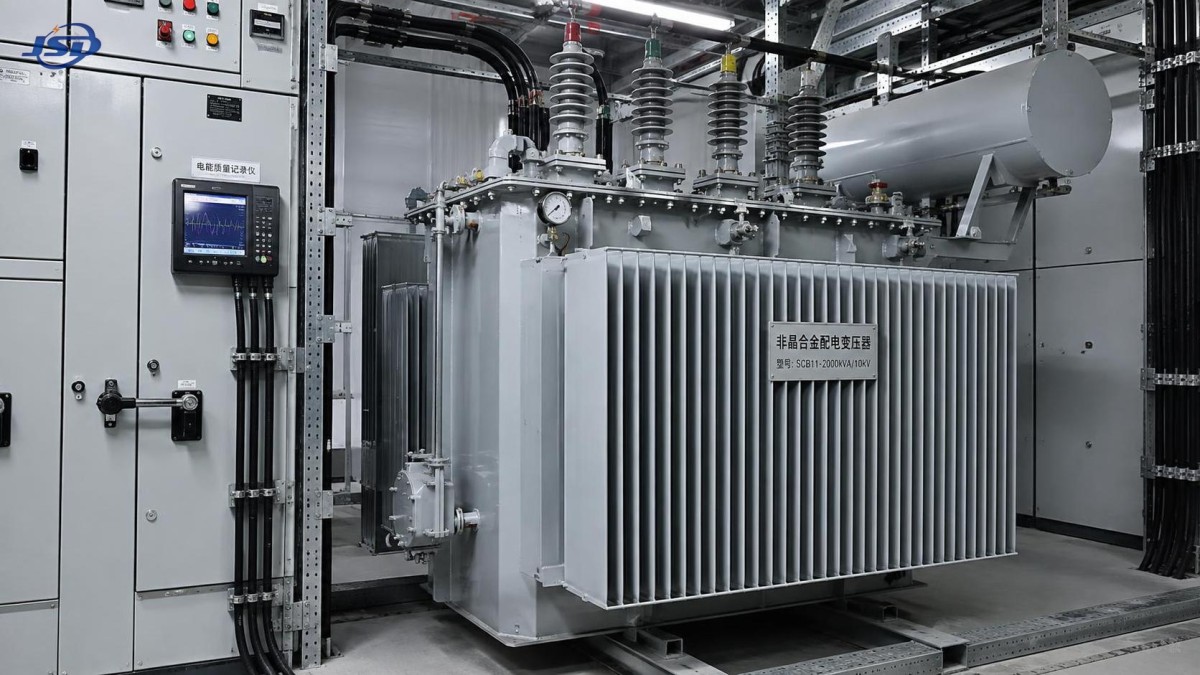

Gestión de la corriente de irrupción y el ruido en proyectos de transformadores de distribución de aleación amorfa

El control de la corriente de irrupción comienza antes de energizar el transformador. Un transformador de distribución de aleación amorfa puede absorber una corriente de magnetización alta y asimétrica cuando el flujo del núcleo supera su rango normal de operación durante la maniobra. El evento es breve, pero puede disparar la protección aguas arriba, reducir la tensión local, someter a esfuerzos los contactos de la aparamenta y generar un fuerte sonido mecánico que se confunde fácilmente con una falla interna.

La primera pregunta de diagnóstico es si el sonido y la corriente ocurren solo durante la energización o persisten después. Un zumbido o golpe breve e intenso acompañado de una sobretensión transitoria de corriente apunta a una irrupción. Una corriente elevada continua, vibración sostenida, aumento anormal de temperatura u operación recurrente de las protecciones requieren una investigación más amplia. Considerar cada evento ruidoso de energización como un defecto del devanado puede conducir a inspecciones internas innecesarias, mientras que descartar un ruido persistente como una irrupción normal puede retrasar la corrección de una condición grave.

Por qué los núcleos amorfos requieren una evaluación cuidadosa de la maniobra

El material de núcleo de aleación amorfa se selecciona principalmente por sus bajas pérdidas en vacío. Su comportamiento magnético también hace importante la condición de energización. El flujo real del núcleo inmediatamente después del cierre está determinado por el flujo residual de la desenergización anterior, el punto de la onda de tensión en el que cierra el dispositivo de maniobra y la tensión aplicada. Si la nueva forma de onda de flujo se suma al magnetismo residual en la misma dirección, el núcleo puede entrar en saturación profunda durante parte de un ciclo.

Durante la saturación, la inductancia de magnetización disminuye bruscamente. Entonces, la corriente queda limitada principalmente por la resistencia del devanado, la impedancia de la fuente y la reactancia de dispersión, en lugar de la impedancia de magnetización normal. La forma de onda resultante es rica en armónicos y suele ser fuertemente asimétrica. Una lectura de corriente con velocidad de muestreo insuficiente puede mostrar solo un pico impreciso o una fase aparentemente desequilibrada, por lo que los registros de eventos de un registrador de calidad de energía adecuado o el archivo de perturbaciones del relé son más útiles que una lectura rutinaria con pinza amperimétrica.

El flujo residual no es una característica fija de placa de identificación. Cambia con el instante de apertura, las características de interrupción del dispositivo de maniobra y la forma en que el transformador estuvo cargado previamente. Una unidad que se energiza silenciosamente en una ocasión puede presentar una irrupción severa tras una secuencia de parada diferente. Esto explica por qué sustituir un transformador únicamente porque una energización produjo un sonido anormal rara vez se justifica sin evidencia corroborante.

Diferenciar el sonido de irrupción del ruido mecánico persistente

La magnetostricción del núcleo produce un zumbido audible normal bajo excitación. La irrupción provoca una respuesta mecánica diferente porque la alta densidad de flujo crea un rápido aumento de la fuerza magnética. El sonido suele ser más repentino, de tono más bajo, y puede incluir un único componente similar a un impacto cuando el núcleo, las abrazaderas, los paneles del tanque o los soportes de cable responden a la fuerza. Debe disminuir a medida que decae la corriente transitoria.

Un sonido que permanece a un nivel estable después de la energización merece una comparación controlada. Regístrelo en vacío y a varios niveles de carga, cuando las condiciones operativas lo permitan. El ruido que casi no cambia con la carga tiene mayor probabilidad de estar asociado con el núcleo, la sujeción del núcleo, la resonancia del tanque, la tensión aplicada o elementos externos flojos. El ruido que aumenta con la carga puede estar relacionado con fuerzas electromagnéticas del devanado, conexiones flojas, equipos de refrigeración o armónicos de corriente de carga. La distinción es útil, pero no absoluta; por ejemplo, una tapa de tanque floja puede amplificar tanto la vibración del núcleo como la del devanado.

Interpretar el evento de maniobra como un evento del sistema

La irrupción del transformador está determinada por la red que rodea al transformador. Una fuente rígida puede suministrar una corriente de pico elevada con una caída de tensión menos visible. Un alimentador más débil puede limitar el pico de corriente, pero provocar una caída de tensión más profunda, que puede perturbar contactores, variadores de velocidad u otras cargas sensibles. Ninguno de estos resultados por sí solo demuestra que el transformador sea defectuoso.

La energización trifásica requiere especial atención. Los polos del interruptor no siempre cierran exactamente en el mismo instante. La dispersión entre polos puede generar condiciones de flujo desiguales entre fases, y el transitorio registrado puede parecer una falla de fase si se examina sin la cronología de maniobra. Verifique las indicaciones de los contactos auxiliares del interruptor frente al inicio de la corriente. Cuando el evento ocurre a través de un interruptor con desgaste mecánico conocido, las pruebas repetidas de temporización pueden revelar un patrón de cierre cada vez más inconsistente.

Las conexiones del transformador de fuente y los esquemas de puesta a tierra también afectan la forma de onda visible. Los caminos de secuencia cero, la ubicación de los CT y las conexiones del relé diferencial influyen en cómo se representa el transitorio para la protección. Antes de modificar los valores de arranque o las funciones de bloqueo del relé, compare el registro de eventos del relé con las corrientes primarias y confirme la polaridad, la relación y el cableado secundario de los CT. Un ajuste de protección realizado para suprimir una señal mal interpretada puede reducir la sensibilidad ante una falla real.

Mediciones que aclaran la causa

Comience con un historial operativo en lugar de un único informe de ruido. Anote el método de desenergización, la duración de la interrupción, la configuración del alimentador, la posición de toma, el estado de carga antes de la apertura, las condiciones meteorológicas y si estaban conectados bancos de capacitores o generación distribuida. Estos detalles establecen si el evento siguió una secuencia de maniobra repetible o apareció después de un cambio en la red.

Capture las corrientes y tensiones de fase desde antes del cierre hasta la desaparición del transitorio. El registro útil muestra la forma de onda, no solo los valores RMS. Una forma de onda típica de irrupción presenta un desplazamiento pronunciado y un contenido sustancial de segundo armónico, aunque las características armónicas por sí solas no deben utilizarse como diagnóstico final. Los diseños modernos de núcleos, la tensión de operación, la saturación de los CT y la duración del transitorio afectan la relación armónica observada por un relé.

Mida la tensión en los terminales del transformador y no solo en una barra remota, si es posible. Una tensión sostenida por encima de la condición de operación prevista aumenta la excitación en vacío y puede hacer que la magnetostricción normal sea notablemente más intensa. Confirme la posición del cambiador de tomas frente a la tensión real de suministro y la potencia nominal del transformador. Una posición de toma seleccionada para una tensión de alimentador más baja puede producir una excitación excesiva después de un ajuste de tensión de la red.

Las mediciones de vibración son valiosas cuando el sonido continúa. Tome lecturas en ubicaciones constantes de la pared del tanque, la tapa, los soportes de radiadores, las cajas de cables y los elementos estructurales accesibles. Un pico agudo de vibración local en una tapa o protección suele identificar una resonancia o un sujetador flojo, en lugar de un problema del núcleo activo. No apriete las abrazaderas del núcleo sin criterio. La fuerza de sujeción interna y las distancias de aislamiento dependen del diseño, y un ajuste no autorizado puede dañar el núcleo o crear una ruta de vibración diferente.

Correcciones adecuadas al modo de falla

Si los registros muestran un evento de irrupción normal pero las protecciones se disparan, revise la filosofía de restricción y coordinación antes de modificar el hardware. La protección diferencial suele utilizar un método de discriminación de irrupción, mientras que la protección de sobrecorriente del alimentador debe tolerar un transitorio legítimo sin perder la discriminación de fallas. Los ajustes correctos dependen de la potencia nominal del transformador, el nivel de cortocircuito de la fuente, el desempeño de los CT, el comportamiento de la carga aguas abajo y la disposición de maniobra prevista. Un cambio de ajuste debe validarse con los registros de fallas e irrupciones disponibles, no basarse en la corriente de pico de un solo evento.

Cuando es operativamente necesaria la energización repetida, la maniobra controlada puede reducir la probabilidad de cierre en un punto desfavorable de la forma de onda de tensión. Su eficacia depende de un conocimiento preciso del tiempo de operación de los polos, la calidad de la referencia de tensión y la estimación del flujo residual. Es más adecuada cuando el dispositivo de maniobra y el esquema de control pueden mantener esa precisión durante la vida útil. Aplicar control punto sobre onda a un interruptor con mala repetibilidad de temporización puede producir resultados inconsistentes.

Para un transformador con mediciones eléctricas estables pero ruido continuo excesivo, inspeccione primero los factores externos: pernos de cimentación, herrajes de la tapa del tanque, conectores de terminales de pasatapas, abrazaderas de cables, radiadores, ventiladores y estructuras metálicas cercanas. Los soportes de cables pueden transmitir vibración a bandejas o envolventes, haciendo que el sonido parezca originarse dentro del transformador. Aislar una protección resonante o restaurar una disposición de montaje especificada suele ser menos invasivo que realizar trabajos internos.

Cuando el transitorio registrado sea inusualmente severo después de una parada, investigue la secuencia de apertura y también la secuencia de cierre posterior. La apertura controlada, cuando está disponible, puede dejar una condición de flujo residual más predecible. Deben evitarse las operaciones repetidas y rápidas de apertura-cierre, a menos que el diseño del equipo y el procedimiento de maniobra consideren específicamente el magnetismo residual y el esfuerzo térmico impuesto a los contactos.

Almacenamiento de energía y flujos de potencia bidireccionales

Los proyectos que combinan transformadores de distribución con recursos basados en inversores requieren una revisión adicional de los estados de energización. Una instalación de almacenamiento en contenedor, como elSistema de almacenamiento de energía en contenedor con refrigeración por aire de 500kW/1MWh, puede modificar la carga del alimentador e introducir un flujo de potencia bidireccional controlado en el lado de baja tensión. Normalmente, el transformador debe energizarse bajo una secuencia definida que confirme el aislamiento del inversor o el estado previsto de formación de red. El cierre sobre una isla energizada no prevista o una fuente no sincronizada no es un problema de irrupción del transformador y debe tratarse como una falla de control de maniobra.

La corriente armónica del inversor también puede complicar la evaluación del ruido. No crea la misma firma transitoria que la saturación del núcleo, pero la distorsión armónica de tensión puede aumentar los componentes audibles y el calentamiento localizado. Compare el sonido del transformador con el inversor activado y desactivado únicamente bajo una condición de maniobra aprobada. Un cambio de sonido durante el funcionamiento del convertidor debe correlacionarse con los espectros de tensión y corriente medidos antes de atribuirlo al núcleo amorfo.

Cuándo se justifica una investigación interna

El examen interno adquiere mayor credibilidad cuando el ruido persistente se acompaña de corriente anormal en vacío, cambios en los resultados de pruebas de aislamiento, diferencias de temperatura inexplicables, indicaciones de gas en diseños llenos de aceite, fugas de aceite visibles después de un evento mecánico o un aumento progresivo de la vibración en inspecciones sucesivas. Una única energización ruidosa sin estos indicadores de apoyo constituye evidencia débil de daño interno.

Antes de abrir una unidad, preserve los registros del evento y establezca una línea base de tensión terminal, corriente en vacío, resistencia del devanado cuando corresponda, condición de aislamiento y lecturas externas de vibración. Estas referencias son valiosas después de realizar trabajos correctivos. También evitan un error común: declarar una mejora porque el sonido cambió después del mantenimiento, cuando también cambiaron la tensión de suministro, la posición de toma, la carga o el instante de maniobra.

El control fiable de la irrupción y el ruido se logra haciendo coincidir la forma de onda y el patrón de sonido observados con las condiciones reales de maniobra e instalación. Un registro disciplinado del estado de apertura, la temporización de cierre, la tensión terminal, la respuesta de protección y la ubicación de la vibración convierte una incidencia intermitente en una condición técnica trazable.
