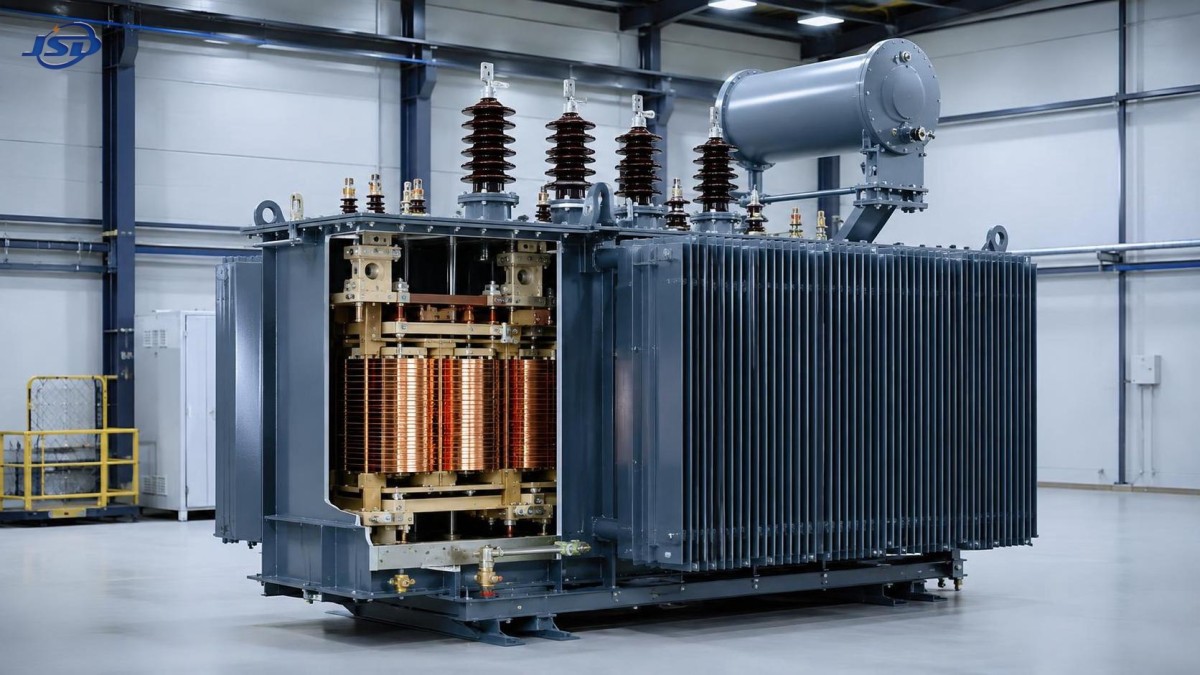

Transformadores de Alta Eficiência com Enrolamentos de Cobre vs. Alumínio: Qual Reduz o Risco ao Longo do Ciclo de Vida?

Transformadores de enrolamento de cobre de alta eficiência vs. alumínio: qual reduz o risco ao longo do ciclo de vida?

Para avaliadores técnicos, escolher entre transformadores com enrolamentos de cobre e de alumínio envolve mais do que o custo inicial de compra. Um transformador de enrolamento de cobre de alta eficiência pode melhorar o desempenho energético, a estabilidade térmica e a confiabilidade operacional de longo prazo, além de ajudar a reduzir os riscos de manutenção e de ciclo de vida. Esta comparação examina os fatores de engenharia que influenciam o custo total de propriedade, apoiando decisões informadas para aplicações em redes elétricas, indústria, energia renovável e infraestrutura.

A escolha costuma ser apresentada de forma excessivamente simples: o cobre custa mais, o alumínio custa menos. Essa afirmação pode ser verdadeira na fase de cotação, mas não responde à questão que importa após a energização: qual projeto permanecerá previsível sob o perfil de carga real, as condições ambientais, a solicitação por falhas, as restrições de instalação e a vida útil esperada do projeto?

Ambos os materiais condutores podem ser utilizados em transformadores adequadamente projetados. Unidades com enrolamento de alumínio não são inerentemente de baixa qualidade, e o cobre não substitui um projeto adequado do núcleo, a coordenação de isolamento, a qualidade de fabricação, os testes ou os ajustes de proteção. A diferença ao longo do ciclo de vida surge quando as propriedades dos materiais interagem com as margens de projeto e o estresse operacional. Para instalações em que uma interrupção é cara ou difícil de recuperar, essa distinção merece atenção especial.

A condutividade afeta mais do que a eficiência de placa

O cobre possui maior condutividade elétrica do que o alumínio. Em termos gerais de engenharia, um condutor de alumínio precisa de uma área de seção transversal maior para conduzir a mesma corrente com resistência comparável. Um fabricante capacitado pode acomodar isso alterando as dimensões dos enrolamentos e a geometria do transformador. O ponto importante não é que o alumínio não possa atender a uma meta de perdas; ele pode. A questão é quanto espaço de projeto permanece depois que são consideradas a área necessária do condutor, as distâncias de isolamento, os dutos de refrigeração, os suportes dos enrolamentos e as dimensões do tanque.

A eficiência do transformador é determinada principalmente pelas perdas em vazio e pelas perdas em carga. O aço do núcleo, a construção do núcleo, o nível de excitação e a densidade de fluxo afetam fortemente as perdas em vazio, que ocorrem sempre que o transformador está energizado. A resistência dos enrolamentos é um dos principais fatores das perdas em carga, que aumentam com o quadrado da corrente de carga. Um transformador que atende a uma carga diurna altamente variável pode atribuir maior peso econômico às perdas em vazio, enquanto uma unidade industrial intensamente utilizada sentirá as consequências das perdas em carga de forma mais direta.

Por isso, os avaliadores devem evitar comparar apenas o material do condutor. Solicite perdas em vazio garantidas, perdas em carga na temperatura de referência especificada, impedância, limites de elevação de temperatura e eficiência nos pontos de carga esperados. Um preço de compra menor tem valor limitado se a tabela de perdas estiver incompleta, for medida sob condições pouco claras ou se basear em capacidade e impedância diferentes das do projeto concorrente.

A margem térmica é onde o risco do ciclo de vida se torna visível

O calor é o caminho comum pelo qual as fraquezas do transformador se tornam problemas operacionais. Perdas mais elevadas aumentam as temperaturas dos enrolamentos e do óleo; temperaturas elevadas aceleram o envelhecimento do isolamento; o isolamento envelhecido reduz a margem disponível para sobrecargas, perturbações de tensão e deterioração do sistema de refrigeração. Portanto, a decisão sobre o material deve fazer parte de uma avaliação térmica, e não apenas de uma comparação de aquisição.

A condutividade e as características mecânicas de um enrolamento de cobre podem permitir arranjos compactos de enrolamento com robusta capacidade de condução de corrente. Em um transformador de enrolamento de cobre de alta eficiência cuidadosamente projetado, isso pode proporcionar uma margem térmica útil onde a carga é elevada, a temperatura ambiente é alta ou a demanda futura é incerta. Essa margem pode ser particularmente relevante em minas, plantas petroquímicas, centros de dados, hospitais e sistemas coletores de energia renovável, onde os padrões de carga podem ser menos tolerantes do que um perfil convencional de distribuição estável.

Isso não significa que uma unidade de cobre deva ser automaticamente operada além de sua capacidade nominal. A capacidade nominal, a classe de refrigeração, a temperatura do óleo, a temperatura do ponto quente, as condições ambientais locais e as orientações de carregamento aplicáveis continuam a controlar a decisão. A capacidade de sobrecarga declarada por um fornecedor deve ser analisada juntamente com os requisitos de monitoramento e a filosofia de proteção do projeto. A sobrecarga de curto prazo é uma condição operacional gerenciada, não uma ampliação permanente da capacidade.

A resistência mecânica é importante durante falhas e transporte

A operação normal é apenas uma parte da vida útil do transformador. Falhas passantes impõem forças eletromagnéticas substanciais aos enrolamentos. Os enrolamentos, o sistema de aperto, os espaçadores de isolamento, os condutores de ligação e as conexões devem suportar essas forças sem deslocamento ou danos. O cobre possui maior resistência mecânica do que o alumínio, o que pode ser benéfico em projetos expostos a alta corrente de falha ou frequentes perturbações do sistema.

Uma comparação de materiais não deve ser confundida com uma avaliação de suportabilidade a curto-circuito. Essa avaliação exige a impedância real do transformador, o nível de falha disponível, o tempo de atuação da proteção, o arranjo dos enrolamentos e os requisitos das normas aplicáveis. Ainda assim, quando a solicitação por falhas é severa, os avaliadores frequentemente atribuem maior valor a um sistema de enrolamento com forte reserva mecânica e verificação de projeto para curto-circuito bem documentada.

As conexões merecem igual atenção. O alumínio forma rapidamente uma camada de óxido estável e possui um coeficiente de expansão térmica maior do que o cobre. Essas propriedades não impedem conexões confiáveis de alumínio, mas tornam mais importantes os terminais compatíveis com o material, os métodos corretos de união, o controle de torque, a preparação da superfície e a disciplina de inspeção. As conexões de cobre também exigem mão de obra adequada, mas as interfaces entre metais diferentes e a resistência de contato de longo prazo requerem atenção especial quando o alumínio está envolvido.

A comparação real de custos baseia-se no regime de operação, não no preço do condutor

Uma avaliação razoável do ciclo de vida separa os custos que ocorrem uma vez daqueles que se repetem ao longo de décadas. Preço inicial de compra, obras civis, transporte, área de instalação, perdas de energia, exposição a interrupções, esforço de inspeção, estratégia de peças sobressalentes e valor no fim da vida útil devem fazer parte da discussão. A ponderação varia conforme o projeto. Uma modernização de rede rural com utilização moderada pode priorizar a disciplina de capital. Uma fábrica de processo contínuo pode considerar uma interrupção não planejada como o risco dominante. Uma instalação solar ou eólica pode concentrar-se em carga cíclica, acesso remoto e efeito operacional da perda de geração.

A melhor comparação também normaliza as cotações. Se uma proposta incluir perdas menores, um grupo vetorial diferente, um nível de isolamento mais alto, acessórios diferentes, requisitos de teste mais rigorosos ou disposições de invólucro diferentes, ela não será uma comparação de condutores equivalentes. Peça aos licitantes que indiquem claramente exclusões e desvios técnicos. A ambiguidade nessa fase tende a reaparecer posteriormente como ordens de alteração, disputas de desempenho ou restrições operacionais.

Quando o alumínio pode ser uma escolha racional

Transformadores com enrolamento de alumínio podem ser adequados quando a carga é previsível, os níveis de falha são moderados, o tamanho físico não é restritivo e o fabricante possui um processo comprovado de projeto e controle de qualidade para o regime de operação exigido. Uma unidade de alumínio bem especificada pode atender aos requisitos de desempenho relevantes e fornecer uma solução economicamente sólida, especialmente quando o custo de capital tem maior peso do que uma margem excepcional de sobrecarga ou compacidade.

O erro é tratar o alumínio como uma simples substituição de material em um transformador que, de outro modo, seria idêntico. O desempenho confiável depende do projeto completo eletromagnético, térmico, mecânico e de conexões. Os avaliadores devem ter cautela quando uma cotação muito baixa vem acompanhada de alegações amplas, mas com poucos detalhes sobre perdas garantidas, dimensões dos condutores, elevação de temperatura, capacidade de curto-circuito, testes de rotina ou documentação pós-venda.

Um ponto de referência prático para projetos de distribuição de 35 kV

Para conversão de distribuição urbana, plantas industriais, instalações públicas e interligação de energia renovável, um projeto imerso em óleo de 35 kV para 0.4 kV frequentemente exige equilíbrio entre eficiência, confiabilidade e flexibilidade específica do local. Um exemplo é oTransformador de Distribuição de Potência Imerso em Óleo 35kV/0.4kV, disponível em uma faixa de 50–5000 kVA com bobinas de cobre, opções de 50 Hz ou 60 Hz e comutação de taps sem carga. Sua configuração declarada inclui impedância de curto-circuito de 6.5% e eficiência superior a 99%, enquanto tensão, capacidade, frequência, grupo de conexão e requisitos de perdas podem ser alinhados às necessidades do projeto.

Para aplicações em que considerações ambientais e de risco de incêndio afetam a decisão sobre o fluido isolante, o óleo vegetal FR3 também pode ser considerado quando adequado à especificação do projeto. O ponto relevante não é selecionar uma opção porque parece avançada, mas confirmar a compatibilidade com o ambiente de instalação, as normas aplicáveis, a estratégia de manutenção e os requisitos da seguradora ou autoridade competente.

A Jinshida Electric Power Technology Co., Ltd. aborda esse tipo de seleção por meio de P&D de equipamentos de transmissão e distribuição de energia, disciplina de fabricação e engenharia orientada à aplicação. Para uma análise técnica, a conversa útil começa com os dados da rede e do regime de operação: tensão de entrada e taps, carga esperada, conteúdo harmônico quando relevante, nível de falha, condições ambientais, local de instalação, documentação exigida e norma-alvo. Um processo rigoroso de gestão da qualidade só tem valor prático quando se traduz em materiais controlados, fabricação repetível, testes significativos e registros claros para os equipamentos fornecidos.

Perguntas que vale a pena resolver antes de emitir um pedido de compra

Em vez de perguntar apenas “Cobre ou alumínio?”, as equipes técnicas devem perguntar se o transformador proposto está otimizado para o sistema real. As perguntas a seguir geralmente revelam se a oferta foi projetada ou apenas precificada:

• As perdas em vazio e em carga são garantidas em condições definidas, e podem ser avaliadas economicamente em relação ao perfil de carga da instalação?
• Quais limites de elevação de temperatura e premissas de refrigeração se aplicam à temperatura ambiente e altitude especificadas?
• A impedância especificada é compatível com os estudos de proteção, a operação em paralelo, a regulação de tensão e a corrente de falha disponível?
• Quais detalhes de suporte dos enrolamentos e das conexões garantem resistência a curto-circuitos e ao transporte?
• Quais testes de rotina, de tipo ou especiais são exigidos pelo contrato, e quais normas regem a aceitação?
• O fornecedor pode fornecer desenhos, registros de teste, acessórios e suporte de peças sobressalentes compatíveis com o modelo de manutenção da instalação?

O enrolamento de cobre geralmente é a escolha mais robusta para redução de riscos quando a carga é alta ou incerta, as condições térmicas são exigentes, a solicitação por falhas é significativa, o espaço é limitado ou a continuidade do fornecimento de energia é crítica. O alumínio pode continuar sendo uma solução válida quando seu projeto completo é transparente e o regime de operação é bem compreendido. O material deve ser o resultado de uma avaliação de engenharia — não um atalho para estimar a qualidade, nem o único item utilizado para controlar custos.

Antes da seleção final, compare especificações técnicas equivalentes e avalie perdas, desempenho térmico, solicitação por falhas, sistema de isolamento, testes e suporte de serviço como um único conjunto. Esse processo dá a um transformador de enrolamento de cobre de alta eficiência o seu devido contexto: não como um rótulo premium, mas como uma decisão de projeto que pode preservar a margem operacional ao longo da vida útil do ativo.
