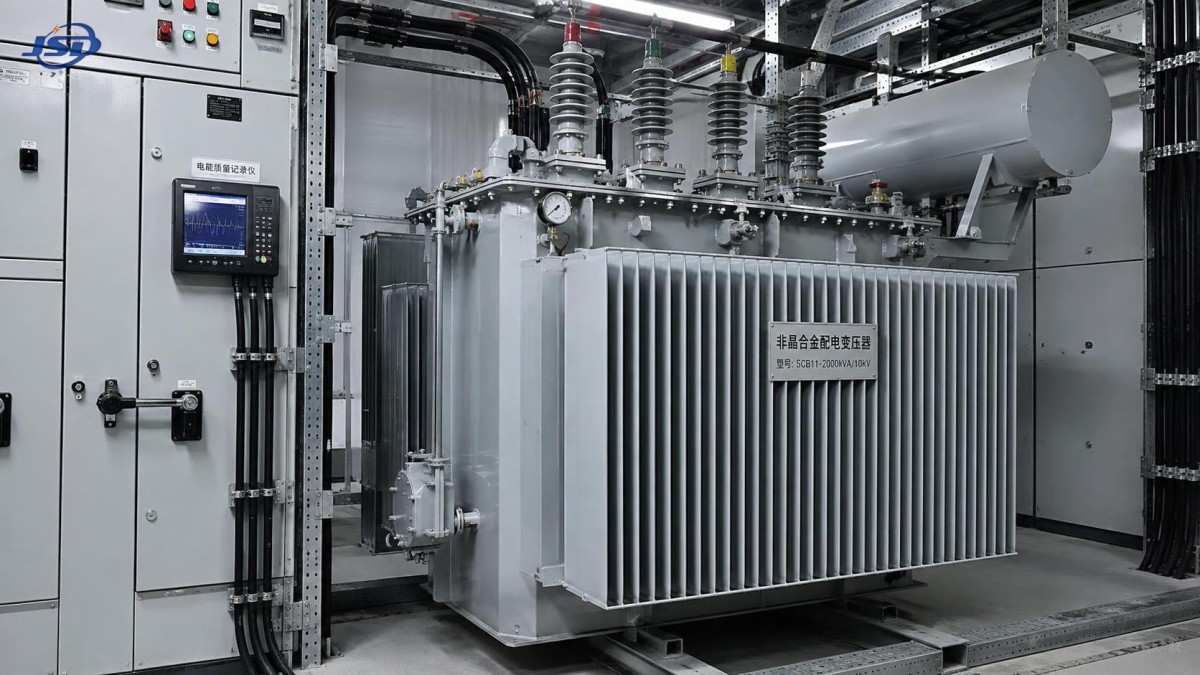

إدارة تيار الاندفاع والضوضاء في مشاريع محولات التوزيع ذات السبائك غير المتبلورة

يبدأ التحكم في تيار الاندفاع قبل تغذية المحول بالجهد. يمكن لمحول توزيع بسبائك لا بلورية أن يسحب تيار مغنطة مرتفعًا وغير متماثل عندما يُدفع فيض القلب خارج نطاق تشغيله الطبيعي أثناء التوصيل. يكون الحدث قصيرًا، لكنه قد يفصل الحماية الواقعة في المنبع، ويخفض الجهد المحلي، ويجهد ملامسات معدات التبديل، ويُحدث صوتًا ميكانيكيًا مرتفعًا يسهل الخلط بينه وبين عطل داخلي.

السؤال التشخيصي الأول هو ما إذا كان الصوت والتيار يظهران فقط أثناء التغذية بالجهد أو يستمران بعدها. تشير همهمة أو طرقة قصيرة وقوية مصحوبة بارتفاع عابر في التيار إلى تيار الاندفاع. أما استمرار ارتفاع التيار أو الاهتزاز المتواصل أو الارتفاع غير الطبيعي في درجة الحرارة أو تكرار عمل الحماية فيتطلب تحقيقًا أوسع. إن اعتبار كل حدث تغذية صاخب بالجهد عيبًا في اللفات قد يؤدي إلى فحص داخلي غير ضروري، بينما قد يؤدي تجاهل الضوضاء المستمرة باعتبارها تيار اندفاع طبيعيًا إلى تأخير معالجة حالة خطيرة.

لماذا تحتاج القلوب اللا بلورية إلى تقييم دقيق لعملية التبديل

تُختار مادة القلب المصنوعة من سبائك لا بلورية أساسًا لانخفاض فقد اللاحمل. كما أن سلوكها المغناطيسي يجعل حالة التغذية بالجهد مهمة. يتحدد فيض القلب الفعلي مباشرة بعد الإغلاق بفيض البقايا المتروك من الفصل السابق للجهد، والنقطة على موجة الجهد التي يغلق عندها جهاز التبديل، والجهد المطبق. وإذا أضاف شكل موجة الفيض الجديد إلى المغناطيسية المتبقية في الاتجاه نفسه، فقد يدخل القلب في تشبع عميق خلال جزء من الدورة.

أثناء التشبع، تنخفض محاثة المغنطة بشدة. عندئذٍ يقتصر تحديد التيار أساسًا على مقاومة اللفات وممانعة المصدر ومفاعلة التسرب بدلًا من ممانعة المغنطة العادية. ويكون شكل الموجة الناتج غنيًا بالتوافقيات وغالبًا غير متماثل بدرجة كبيرة. قد تُظهر قراءة تيار بسرعة أخذ عينات غير كافية قمة غير واضحة فقط أو طورًا يبدو غير متوازن، ولذلك تكون سجلات الأحداث من مسجل مناسب لجودة القدرة أو ملف اضطرابات المرحل أكثر فائدة من قراءة مقياس التيار المشبكي الروتينية.

فيض البقايا ليس خاصية ثابتة على لوحة البيانات. فهو يتغير بحسب لحظة الفتح وخصائص قطع جهاز التبديل وطريقة تحميل المحول سابقًا. وقد يتم تغذية وحدة بالجهد بهدوء في إحدى المرات، بينما تتعرض لحدث تيار اندفاع شديد بعد تسلسل إيقاف مختلف. وهذا يوضح سبب ندرة تبرير استبدال محول لمجرد أن عملية تغذية واحدة بالجهد أنتجت صوتًا غير طبيعي دون أدلة مؤيدة.

فصل صوت تيار الاندفاع عن الضوضاء الميكانيكية المستمرة

ينتج التضيق المغناطيسي للقلب همهمة مسموعة طبيعية تحت الإثارة. ويسبب تيار الاندفاع استجابة ميكانيكية مختلفة لأن كثافة الفيض العالية تولد زيادة سريعة في القوة المغناطيسية. وغالبًا ما يكون الصوت أكثر فجائية وأخفض نبرة، وقد يتضمن مكوّنًا واحدًا شبيهًا بالصدمة عند استجابة القلب أو المشابك أو ألواح الخزان أو دعامات الكابلات للقوة. وينبغي أن يتلاشى مع انحسار التيار العابر.

الصوت الذي يبقى عند مستوى ثابت بعد التغذية بالجهد يستحق مقارنة مضبوطة. سجّله عند اللاحمل وعند عدة مستويات حمل حيثما تسمح ظروف التشغيل. من الأرجح أن ترتبط الضوضاء التي تكاد لا تتغير مع الحمل بالقلب أو تثبيت القلب أو رنين الخزان أو الجهد المطبق أو المعدات الخارجية المفكوكة. وقد ترتبط الضوضاء التي تزداد مع الحمل بالقوى الكهرومغناطيسية لللفات أو التوصيلات المفكوكة أو معدات التبريد أو توافقات تيار الحمل. وهذا التمييز مفيد، لكنه ليس مطلقًا؛ إذ يمكن لغطاء خزان مفكوك، على سبيل المثال، أن يضخم اهتزاز كل من القلب واللفات.

اقرأ حدث التبديل باعتباره حدثًا للنظام

يتشكل تيار اندفاع المحول بفعل الشبكة المحيطة بالمحول. يمكن لمصدر تغذية صلب أن يوفر تيار ذروة مرتفعًا مع هبوط جهد أقل وضوحًا. وقد يحد مغذٍ أضعف من ذروة التيار لكنه يسبب انخفاضًا أعمق للجهد، مما قد يعطل الكونتاكتورات أو مغيرات السرعة أو الأحمال الحساسة الأخرى. ولا تثبت أي من النتيجتين وحدها وجود عيب في المحول.

تتطلب التغذية ثلاثية الأطوار اهتمامًا خاصًا. لا تغلق أقطاب القاطع دائمًا في اللحظة نفسها تمامًا. وقد يؤدي تشتت الأقطاب إلى حالات فيض غير متساوية بين الأطوار، كما قد يبدو العابر المسجل كعطل طور إذا فُحص دون الخط الزمني للتبديل. تحقق من مؤشرات التلامس المساعد للقاطع مقابل بداية التيار. وحيث يقع الحدث عبر قاطع دائرة ذي تآكل ميكانيكي معروف، يمكن لاختبارات التوقيت المتكررة أن تكشف نمط إغلاق بدأ يصبح غير متسق.

تؤثر أيضًا توصيلات محول المصدر وترتيبات التأريض في شكل الموجة المرئي. تؤثر مسارات التسلسل الصفري وموضع CT وتوصيلات المرحل التفاضلي في كيفية تمثيل العابر للحماية. قبل تغيير قيم التقاط المرحل أو وظائف الحجب، قارن سجل حدث المرحل بالتيارات الأولية وتأكد من قطبية CT ونسبته وتوصيلاته الثانوية. قد يقلل ضبط الحماية الذي يُجرى لكبت إشارة أسيء تفسيرها من الحساسية لعطل حقيقي.

قياسات توضح السبب

ابدأ بسجل التشغيل بدلًا من تقرير صوت واحد. دوّن طريقة فصل الجهد ومدة الانقطاع وتكوين المغذي وموضع المغير والحالة التحميلية قبل الفتح والظروف الجوية وما إذا كانت بنوك المكثفات أو التوليد الموزع متصلة. توضح هذه التفاصيل ما إذا كان الحدث اتبع تسلسل تبديل قابلًا للتكرار أو ظهر بعد تغير في الشبكة.

التقط تيارات الأطوار وجهودها منذ ما قبل الإغلاق وحتى اضمحلال العابر. يُظهر السجل المفيد شكل الموجة، وليس قيم RMS فقط. يمتلك شكل موجة تيار الاندفاع النموذجي انحيازًا واضحًا ومحتوى كبيرًا من التوافقي الثاني، رغم أنه لا ينبغي استخدام الخصائص التوافقية وحدها كتشخيص نهائي. تؤثر تصميمات القلب الحديثة وجهد التشغيل وتشبع CT ومدة العابر جميعًا في النسبة التوافقية التي يراها المرحل.

قِس الجهد عند أطراف المحول، وليس عند قضيب عمومي بعيد فقط إن كان ذلك عمليًا. يؤدي استمرار الجهد فوق حالة التشغيل المقصودة إلى زيادة إثارة اللاحمل وقد يجعل التضيق المغناطيسي الطبيعي أعلى صوتًا بشكل ملحوظ. تحقق من موضع مغير النقرات مقابل جهد التغذية الفعلي وتصنيف المحول. قد ينتج عن موضع نقرة مختار لجهد مغذٍ أقل إثارة مفرطة بعد ضبط جهد الشبكة.

تكون قياسات الاهتزاز ذات قيمة عندما يستمر الصوت. خذ القراءات في مواقع ثابتة على جدار الخزان والغطاء ودعامات المشعاع وصناديق الكابلات والعناصر الإنشائية التي يمكن الوصول إليها. غالبًا ما تحدد قمة اهتزاز محلية حادة عند غطاء أو واقٍ رنينًا أو مُثبّتًا مرتخيًا بدلًا من مشكلة في قلب نشط. لا تشد مشابك القلب عشوائيًا. فقوة المشبك الداخلي وخلوص العزل يعتمدان على التصميم، وقد يضر التعديل غير المصرح به بالقلب أو ينشئ مسار اهتزاز مختلفًا.

تصحيحات تتوافق مع نمط العطل

إذا أظهرت السجلات حدث تيار اندفاع طبيعيًا لكن الحماية تفصل، فراجع فلسفة الكبح والتنسيق قبل تعديل المعدات. تستخدم الحماية التفاضلية عادةً طريقة لتمييز تيار الاندفاع، بينما يجب أن تتحمل حماية التيار الزائد للمغذي عابرًا مشروعًا دون فقدان القدرة على تمييز الأعطال. تعتمد الإعدادات الصحيحة على تصنيف المحول ومستوى عطل المصدر وأداء CT وسلوك الحمل في جهة المصب وترتيب التبديل المتوقع. ينبغي التحقق من صحة تغيير الإعدادات بالاستناد إلى سجلات الأعطال وتيار الاندفاع المتاحة، لا إلى تيار الذروة من حدث واحد.

عندما تكون التغذية المتكررة بالجهد ضرورية تشغيليًا، يمكن للتبديل المتحكم به أن يقلل احتمال الإغلاق عند نقطة غير مواتية على شكل موجة الجهد. وتعتمد فعاليته على المعرفة الدقيقة بزمن تشغيل القطب وجودة مرجع الجهد وتقدير فيض البقايا. وهو أنسب حيث يستطيع جهاز التبديل ومخطط التحكم الحفاظ على تلك الدقة طوال العمر التشغيلي. قد يؤدي تطبيق التحكم عند نقطة الموجة على قاطع ذي قابلية تكرار ضعيفة في التوقيت إلى نتائج غير متسقة.

بالنسبة إلى محول ذي قياسات كهربائية مستقرة لكن ضوضاء مستمرة مفرطة، افحص العوامل الخارجية أولًا: مسامير الأساس، ومعدات غطاء الخزان، وموصلات أطراف البوشنغ، ومشابك الكابلات، والمشعاعات، والمراوح، والأعمال المعدنية القريبة. يمكن لدعامات الكابلات أن تنقل الاهتزاز إلى الصواني أو الحاويات، مما يجعل الصوت يبدو صادرًا من داخل المحول. وغالبًا ما يكون عزل واقٍ رنان أو استعادة ترتيب تثبيت محدد أقل تدخلًا من الأعمال الداخلية.

عندما يكون العابر المسجل شديدًا على نحو غير معتاد بعد إيقاف التشغيل، فابحث في تسلسل الفتح وكذلك تسلسل الإغلاق اللاحق. يمكن للفتح المتحكم به، حيثما كان متاحًا، أن يترك حالة فيض بقايا أكثر قابلية للتنبؤ. وينبغي تجنب عمليات الفتح والإغلاق السريعة المتكررة ما لم يأخذ تصميم المعدات وإجراء التبديل في الحسبان المغناطيسية المتبقية والواجب الحراري المفروض على الملامسات.

تخزين الطاقة وتدفقات القدرة ثنائية الاتجاه

تتطلب المشاريع التي تجمع بين محولات التوزيع والموارد المعتمدة على العاكس مراجعة إضافية لحالات التغذية بالجهد. يمكن لتركيب تخزين في حاوية، مثلنظام تخزين الطاقة بالحاوية المبردة بالهواء 500kW/1MWh، أن يغير تحميل المغذي ويُدخل تدفق قدرة ثنائي الاتجاه متحكمًا به عند جانب الجهد المنخفض. ينبغي عادة تغذية المحول بالجهد وفق تسلسل محدد يؤكد عزل العاكس أو حالة تشكيل الشبكة المقصودة. إن الإغلاق على جزيرة مفعمة بالجهد بشكل غير مقصود أو على مصدر غير متزامن ليس مشكلة تيار اندفاع للمحول، ويجب التعامل معه باعتباره عطلًا في التحكم بالتبديل.

يمكن لتيار العاكس التوافقي أيضًا أن يعقد تقييم الضوضاء. فهو لا ينشئ التوقيع العابر نفسه الذي ينشأ عن تشبع القلب، لكن تشوه الجهد التوافقي قد يزيد المكونات المسموعة والتسخين الموضعي. قارن صوت المحول مع تمكين تشغيل العاكس وتعطيله فقط في ظل حالة تبديل معتمدة. ينبغي ربط تغير الصوت أثناء تشغيل المحول بتحليل أطياف الجهد والتيار المقاسة قبل عزوه إلى القلب اللا بلوري.

متى يكون التحقيق الداخلي مبررًا

يصبح الفحص الداخلي أكثر مصداقية عندما تصاحب الضوضاء المستمرة تيارات لاحمل غير طبيعية، أو نتائج اختبار عزل متغيرة، أو فروقات حرارية غير مفسرة، أو مؤشرات غاز في التصاميم المملوءة بالزيت، أو تسرب زيت ظاهر بعد حدث ميكانيكي، أو زيادة تدريجية في الاهتزاز عبر عمليات الفحص المتعاقبة. إن حدوث تغذية واحدة صاخبة بالجهد دون هذه المؤشرات الداعمة دليل ضعيف على وجود ضرر داخلي.

قبل فتح وحدة، احتفظ بسجلات الحدث وحدد خط أساس لجهد الأطراف وتيار اللاحمل ومقاومة اللفات عند الاقتضاء وحالة العزل وقراءات الاهتزاز الخارجية. هذه المراجع ذات قيمة بعد الأعمال التصحيحية. كما أنها تمنع خطأً شائعًا: إعلان التحسن لأن الصوت تغير بعد الصيانة بينما تغير أيضًا جهد التغذية أو موضع النقرة أو الحمل أو لحظة التبديل.

ينبع التحكم الموثوق في تيار الاندفاع والضوضاء من مطابقة شكل الموجة المرصود ونمط الصوت مع ظروف التبديل والتركيب الفعلية. إن سجلًا منضبطًا لحالة الفتح وتوقيت الإغلاق وجهد الأطراف واستجابة الحماية وموقع الاهتزاز يحول شكوى متقطعة إلى حالة فنية قابلة للتتبع.
