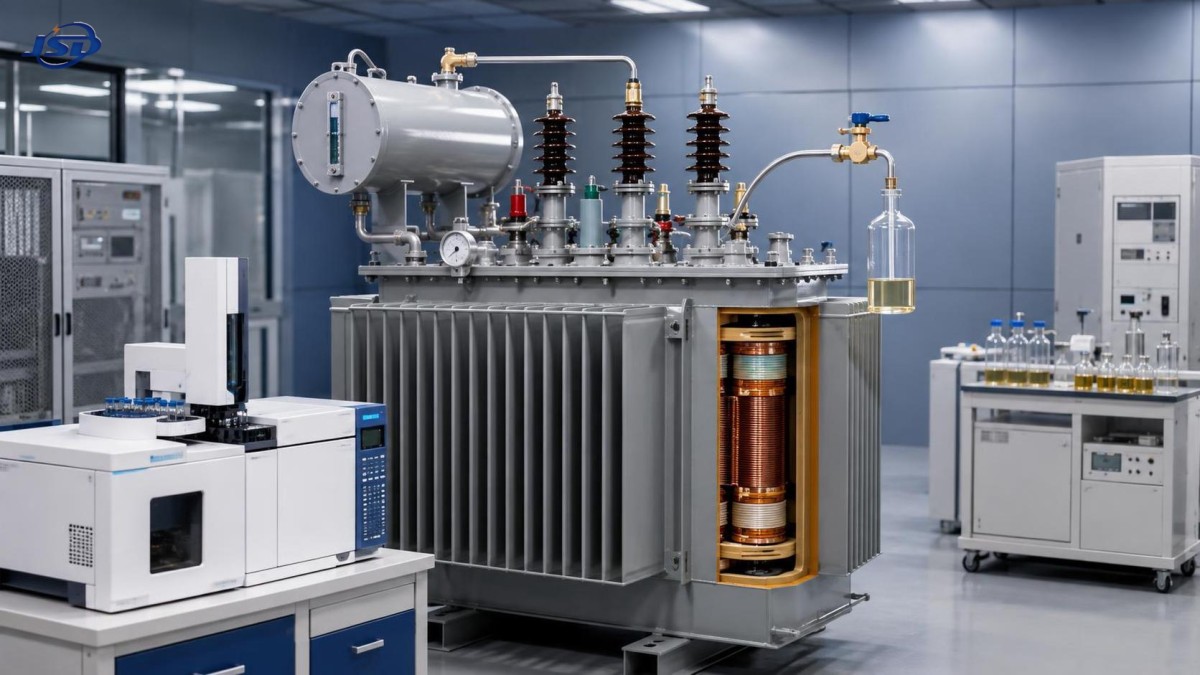

O que os resultados de gases dissolvidos podem revelar sobre falhas em transformadores de potência com enrolamentos de cobre

O que os resultados de gases dissolvidos podem revelar sobre falhas em transformadores de potência com enrolamentos de cobre

A análise de gases dissolvidos fornece às equipes de manutenção um sistema de alerta precoce para falhas internas ocultas em um transformador de potência com enrolamento de cobre.

Ao interpretar corretamente os padrões de gases, os técnicos de pós-venda podem identificar superaquecimento, descarga parcial, arco elétrico, degradação do isolamento e problemas relacionados aos enrolamentos antes que as falhas causem interrupções.

O resultado de DGA mais útil raramente é o valor de um único gás. Um diagnóstico confiável depende do tipo de gás, da concentração, da taxa de variação, do histórico operacional e de testes de confirmação.

Para as equipes de campo, a questão prática é simples: o transformador requer monitoramento mais rigoroso, uma inspeção urgente, redução de carga ou isolamento imediato?

Comece pela energia da falha associada a cada gás

A DGA funciona porque o óleo isolante e o isolamento de celulose se decompõem de formas diferentes quando expostos a estresse elétrico, temperatura anormal, umidade ou danos mecânicos no interior do tanque.

Hidrogênio, metano, etano, etileno, acetileno, monóxido de carbono e dióxido de carbono são os principais gases utilizados para identificar mecanismos prováveis de falhas internas.

O hidrogênio está frequentemente associado à atividade elétrica de baixa energia, incluindo descarga parcial, corona e algumas condições de superaquecimento do óleo em baixa temperatura dentro de componentes energizados do transformador.

O metano e o etano geralmente indicam falhas térmicas no óleo. Seus níveis relativos podem ajudar os técnicos a distinguir um superaquecimento leve de uma atividade térmica progressivamente mais elevada.

O etileno se torna mais importante quando o óleo atinge temperaturas mais altas. Uma tendência crescente de etileno frequentemente indica superfícies metálicas quentes, problemas de correntes circulantes ou aquecimento grave dos condutores.

O acetileno é o gás que normalmente merece atenção imediata. Ele está fortemente associado a arcos elétricos de alta energia, flashover, problemas graves no comutador de derivações ou descarga elétrica destrutiva.

Monóxido de carbono e dióxido de carbono são produzidos quando o isolamento de papel envelhece ou superaquece. Sua interpretação é especialmente importante para transformadores com enrolamentos de cobre revestidos com celulose.

O pessoal de pós-venda não deve tratar os nomes dos gases como diagnósticos finais. Cada gás é evidência de energia e decomposição de materiais, e não prova de uma única peça danificada específica.

Um transformador de potência com enrolamento de cobre pode produzir diversos gases durante uma falha em desenvolvimento. Por exemplo, uma conexão solta do enrolamento pode gerar aquecimento por resistência e, posteriormente, descarga elétrica.

A prioridade de manutenção deve, portanto, basear-se na assinatura completa dos gases, na velocidade de geração dos gases e na compatibilidade do padrão com os eventos operacionais.

Quais resultados de DGA normalmente exigem ação mais rápida?

A primeira avaliação deve separar a gaseificação de fundo estável do desenvolvimento ativo de falhas. Amostras históricas geralmente são mais valiosas do que um único relatório laboratorial analisado isoladamente.

Um aumento repentino no total de gases combustíveis indica que energia está sendo liberada internamente. Mesmo quando os valores permanecem abaixo dos limites de alarme, uma aceleração acentuada exige investigação.

O aumento de acetileno geralmente é o motivo mais forte para elevar o nível de resposta. Os técnicos devem comparar os resultados com amostras anteriores, verificar o histórico de carga e avaliar se ocorreram eventos de comutação.

Quando o acetileno aumenta juntamente com hidrogênio e etileno, o transformador pode estar sofrendo arco elétrico sobreposto a estresse térmico. Essa combinação não deve ser tratada de forma casual.

Hidrogênio elevado sem acetileno significativo pode sugerir descarga parcial ou descargas de baixa energia. A próxima etapa geralmente consiste em acompanhamento mais rigoroso da tendência e avaliação da condição elétrica.

Metano e etano elevados com etileno limitado podem indicar superaquecimento do óleo em baixa temperatura. Entre os fatores comuns estão contatos deficientes, correntes parasitas localizadas e estruturas metálicas sobrecarregadas.

Etileno elevado em relação ao etano sugere uma falha térmica mais quente. As equipes de manutenção devem considerar pontos quentes nos condutores de ligação, grampos, conexões de enrolamento ou contatos do comutador de derivações.

O monóxido de carbono aumentando mais rapidamente que o dióxido de carbono pode indicar aquecimento acelerado do isolamento de papel. Isso é significativo porque a resistência do papel não pode ser restaurada após o envelhecimento térmico.

Os limites de gases são ferramentas úteis de triagem, mas não devem substituir o julgamento de engenharia. O projeto do transformador, o volume de óleo, o perfil de carga, a idade e a desgaseificação anterior afetam a interpretação.

Um pequeno transformador de distribuição selado pode apresentar rápidas mudanças de concentração porque contém menos óleo. Uma unidade maior pode diluir os gases enquanto ainda desenvolve uma falha grave.

Como as falhas em enrolamentos de cobre aparecem nos padrões de gases

O próprio cobre não produz uma assinatura de gás DGA exclusiva. Em vez disso, falhas ao redor dos condutores de cobre geram calor ou descarga que decompõe o óleo e o isolamento ao redor.

Junções soltas dos enrolamentos, conexões brasadas deficientes, condutores de ligação danificados e interfaces de terminais de alta resistência podem criar pontos quentes térmicos localizados sob corrente normal de operação.

Em uma falha inicial de resistência de conexão, o metano e o etano podem aumentar primeiro. À medida que a temperatura sobe, o etileno se torna mais proeminente e indica superaquecimento mais grave.

Se uma conexão danificada começar a gerar arco elétrico, poderá surgir acetileno. Essa transição de gases térmicos para gases de arco pode indicar que um defeito controlável está se tornando crítico.

A deformação do enrolamento após estresse de curto-circuito também pode contribuir para uma gaseificação anormal. O deslocamento mecânico pode danificar o isolamento, alterar as distâncias de isolamento ou provocar movimento intermitente dos condutores.

A descarga parcial próxima a um condutor do enrolamento frequentemente produz padrões de gases dominados por hidrogênio. Ela pode resultar de vazios, contaminação, pontas metálicas afiadas, umidade ou defeitos de isolamento.

Os técnicos devem comparar os resultados da DGA com os testes de resistência dos enrolamentos, relação de transformação, corrente de excitação e resposta em frequência, quando a condição do transformador justificar testes adicionais.

Um padrão de gases isoladamente não pode confirmar movimento do enrolamento ou danos entre espiras. Entretanto, ele pode determinar se a inspeção invasiva ou o planejamento de desligamento devem ser acelerados.

Para equipamentos com enrolamentos de cobre, as evidências térmicas também devem ser correlacionadas com a corrente de carga. Uma carga elevada pode explicar temperaturas elevadas, mas não justifica um crescimento anormal de gases.

Sobrecargas repetidas podem acelerar o envelhecimento do isolamento ao redor dos condutores. Quando o monóxido de carbono aumenta junto com gases térmicos do óleo, devem ser considerados tanto o aquecimento dos condutores quanto os danos à celulose.

Use as relações de gases com cuidado, em vez de mecanicamente

Os métodos de relação de gases fornecem uma forma estruturada de classificar falhas. As abordagens comuns incluem as relações de Rogers, o método de relações IEC e a interpretação do Triângulo de Duval.

Esses métodos comparam as relações entre gases selecionados, em vez de depender apenas da concentração absoluta. Eles podem ajudar a separar descargas parciais, falhas térmicas e falhas por descarga.

A análise do Triângulo de Duval é especialmente útil quando vários gases combustíveis estão presentes. Ela converte porcentagens relativas em regiões que representam categorias prováveis de falhas.

No entanto, os métodos de relação podem se tornar pouco confiáveis quando as concentrações de gases são baixas, quando os gases estão próximos dos limites de detecção ou quando a unidade passou por processamento recente do óleo.

A substituição do óleo, o tratamento a vácuo, o reabastecimento e a desgaseificação podem alterar as relações sem eliminar a fonte da falha. Os registros de manutenção devem acompanhar toda interpretação analítica.

Os métodos de relação devem ser tratados como recursos de diagnóstico, não como vereditos automáticos. Um técnico de pós-venda ainda deve avaliar tendências, eventos de proteção, temperaturas e a condição física do transformador.

Quando dois métodos sugerirem diferentes tipos de falha, não selecione o resultado mais conveniente. Revise os dados brutos, a qualidade da amostragem e a taxa de geração de gases antes de decidir.

Erros de amostragem podem produzir resultados enganosos. Entrada de ar, frascos contaminados, purga inadequada, vedação deficiente e transporte atrasado podem distorcer as leituras de oxigênio, nitrogênio e gases combustíveis.

Para resultados suspeitos, colete prontamente uma amostra de confirmação usando procedimentos controlados. A segunda amostra frequentemente é mais valiosa do que uma discussão sobre um resultado limítrofe de relação de gases.

Estabeleça um fluxo de trabalho prático de resposta à DGA

Após receber os resultados laboratoriais, primeiro verifique a identificação do transformador, a data da amostra, o compartimento de óleo, o método laboratorial e se o resultado é comparável aos relatórios anteriores.

Em seguida, calcule a variação de cada gás principal e do total de gases combustíveis. Concentre-se nas taxas de geração semanais ou mensais quando houver dados históricos disponíveis.

Revise eventos recentes, incluindo sobrecargas, atividade de raios, curtos-circuitos, mudanças de derivação, operações de proteção, trabalhos de manutenção e atividades de tratamento do óleo.

Em seguida, classifique a condição em ações práticas: acompanhamento normal de tendência, intervalo de amostragem reduzido, testes diagnósticos direcionados, inspeção em desligamento planejado ou escalonamento operacional imediato.

Para gases estáveis em baixo nível, continue o monitoramento de rotina. Registre a carga e a temperatura do óleo para que futuras mudanças possam ser interpretadas em relação ao estresse operacional real do transformador.

Para gases térmicos moderados, mas em aumento, reduza o intervalo de amostragem e inspecione as conexões acessíveis, o desempenho de refrigeração, os terminais externos e o equilíbrio de carga.

Para crescimento dominado por hidrogênio, considere testes de umidade, avaliação da condição do isolamento, investigação de descarga parcial e revisão das condições de aterramento e proteção contra surtos.

Em caso de detecção de acetileno ou rápido crescimento de gases combustíveis, notifique imediatamente o pessoal de engenharia responsável. A resposta adequada pode incluir redução de carga ou retirada de operação.

Não espere que apenas um relatório laboratorial acione uma ação. Alarmes do relé Buchholz, atuação do alívio de pressão, ruído anormal, vazamento de óleo ou temperatura incomum exigem investigação paralela.

Uma recomendação escrita clara deve indicar as evidências, o nível de risco, a incerteza, o próximo teste necessário e o prazo operacional. Isso evita transferências ambíguas entre equipes de serviço.

Por que os gases do isolamento de papel são importantes para a confiabilidade a longo prazo

O óleo pode ser filtrado, processado ou substituído, mas o isolamento de celulose envelhecido continua sendo uma preocupação permanente que limita a vida útil. Os gases de óxido de carbono ajudam a revelar essa deterioração oculta.

O monóxido de carbono é frequentemente relacionado mais diretamente ao superaquecimento ativo do papel, enquanto o dióxido de carbono pode refletir o envelhecimento da celulose a longo prazo. Sua relação exige interpretação baseada em tendências.

Níveis elevados de óxidos de carbono também podem ser influenciados pela oxidação do óleo, por eventos térmicos anteriores e pela idade do transformador. Eles devem ser analisados juntamente com os resultados de umidade e furano.

A análise de furano oferece informações adicionais sobre a degradação do papel. Quando o aumento de furanos confirma tendências de óxidos de carbono, a evidência de envelhecimento do isolamento se torna muito mais forte.

Para unidades mais antigas, uma concentração moderada de óxidos de carbono pode ser esperada. A questão mais importante é se a taxa muda após alterações nas condições de carga ou temperatura.

As equipes de manutenção devem reconhecer que a temperatura dos enrolamentos de cobre afeta diretamente o papel próximo. Pontos quentes persistentes podem enfraquecer o isolamento dos condutores muito antes que uma falha elétrica se torne visível.

É por isso que a DGA deve estar vinculada às decisões sobre a vida útil do ativo. Um transformador pode permanecer em operação, mas o aumento dos danos ao isolamento pode alterar o planejamento de sobressalentes e o momento da substituição.

Aplique as lições da DGA a transformadores de distribuição montados em poste

Transformadores montados em poste frequentemente operam em ambientes expostos, com carga variável, exposição a raios, mudanças sazonais de temperatura e oportunidades limitadas para inspeção detalhada em campo.

Para essas unidades, amostras de óleo de referência coletadas após o comissionamento criam pontos de referência valiosos. Sem uma referência, os técnicos precisam depender mais de amostragens repetidas e do histórico de serviço.

As aplicações de distribuição podem envolver volumes menores de óleo, de modo que as concentrações de gases podem mudar rapidamente. Uma tendência rápida deve ser avaliada prontamente, em vez de ser descartada como variação de amostragem.

OTransformador Monofásico Imerso em Óleo Montado em Poste da Jinshida é projetado para distribuição rural e urbana, cargas agrícolas, edifícios civis e redes suburbanas.

Sua tecnologia de enrolamento de fio de cobre de alta tensão, abordagem de enrolamento de folha de baixa tensão e materiais isolantes de alta qualidade oferecem suporte à operação confiável em ambientes de distribuição exigentes.

Disponível de 5kVA a 500kVA e classificado para tensões de até 36kV, o projeto pode ser especificado para diferentes requisitos de concessionárias e de distribuição local.

Opções de proteção integradas, como fusíveis, para-raios e proteção contra sobrecarga, podem reduzir o estresse externo. Elas não eliminam a necessidade de análise de óleo baseada na condição.

Quando as condições de campo permitirem, a DGA deve ser coordenada com verificações visuais de danos nas buchas, condição de aterramento, desempenho dos para-raios, nível de óleo, vazamentos e comportamento anormal da carga.

Erros comuns de interpretação que as equipes de pós-venda devem evitar

O erro mais comum é tratar um único valor elevado como prova de falha. Os valores de gases se tornam significativos quando comparados com resultados anteriores e condições operacionais.

Outro erro é presumir que testes elétricos normais isentam um transformador com geração de gases em piora. Algumas falhas em desenvolvimento permanecem localizadas e intermitentes nos estágios iniciais.

Os técnicos também devem evitar ignorar os limites de detecção do laboratório. Um traço relatado de acetileno pode exigir confirmação, mas nunca deve ser apagado do registro de manutenção.

Não compare resultados de laboratórios diferentes sem verificar os métodos e as unidades de relatório. Práticas de teste inconsistentes podem criar falsas tendências e decisões operacionais desnecessárias.

A falha em registrar o processamento do óleo é igualmente prejudicial. A desgaseificação pode reduzir temporariamente as concentrações enquanto a fonte subjacente de superaquecimento ou descarga continua se desenvolvendo internamente.

Por fim, evite separar a DGA da comunicação com o cliente. Explique o risco em termos operacionais: frequência de monitoramento, limites de carga, necessidades de desligamento e próximas etapas diagnósticas esperadas.

Conclusão: trate a DGA como uma ferramenta de decisão, não como um número de laboratório

Os resultados de gases dissolvidos podem revelar se um transformador de potência com enrolamento de cobre está sofrendo estresse térmico, descarga parcial, arco elétrico, deterioração do isolamento ou danos potencialmente relacionados aos enrolamentos.

O diagnóstico mais sólido combina a identificação dos gases, a concentração, a tendência, a taxa de aumento, o histórico de carga, os eventos de proteção e testes elétricos ou de condição do óleo de confirmação.

O hidrogênio requer atenção, o etileno frequentemente indica atividade térmica mais quente, e o acetileno exige urgência particular. Os gases de óxido de carbono acrescentam evidências essenciais sobre a saúde do isolamento de papel.

Para o pessoal de manutenção de pós-venda, o objetivo não é prever todos os detalhes internos a partir de uma amostra. O objetivo é tomar a próxima decisão operacional de forma antecipada e correta.

Amostragem consistente, análise disciplinada de tendências e escalonamento oportuno transformam a DGA de um serviço laboratorial de rotina em uma defesa prática contra falhas dispendiosas em transformadores.
