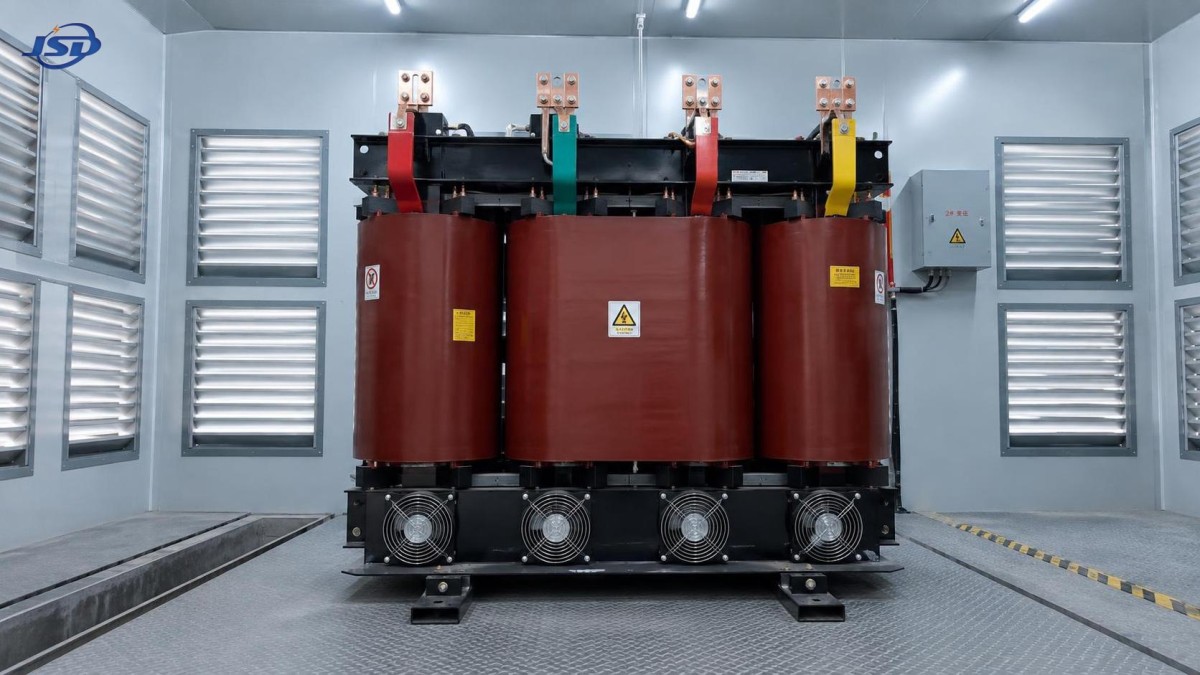

Prevenção de superaquecimento em transformadores trifásicos com enrolamento de cobre em salas de equipamentos quentes

Prevenção do sobreaquecimento em transformadores trifásicos com enrolamentos de cobre em salas de equipamentos quentes

O sobreaquecimento em uma sala de transformadores raramente é causado por uma única falha grave. Mais frequentemente, ele se desenvolve por meio de uma combinação de condições comuns: aumento da temperatura ambiente no verão, uma veneziana de ventilação bloqueada por poeira, uma nova linha de produção adicionada sem revisão da demanda ou um ventilador de refrigeração que está funcionando, mas movimenta muito menos ar do que o esperado. Para um transformador trifásico com enrolamentos de cobre, essas condições podem reduzir gradualmente a margem térmica até que alarmes, deterioração do isolamento ou um desligamento não programado se tornem inevitáveis.

Os enrolamentos de cobre oferecem alta condutividade e são amplamente utilizados quando a eficiência e a capacidade confiável de suportar carga são importantes. No entanto, eles não são imunes ao calor. A temperatura dos enrolamentos é influenciada por perdas elétricas, fluxo de ar, temperatura da sala, conteúdo harmônico, qualidade das conexões e pelo padrão real de carregamento do transformador. Uma unidade pode parecer aceitável durante uma inspeção rápida, enquanto seus pontos quentes internos já operam mais próximos do limite do que a temperatura externa do gabinete sugere.

O objetivo prático não é simplesmente manter a sala “fria”. É manter o transformador dentro das condições de elevação de temperatura e temperatura ambiente para as quais foi projetado, preservando margem suficiente para demanda de pico, falha de ventiladores, calor sazonal e alterações nos equipamentos adjacentes. Isso requer uma abordagem de manutenção que combine medições, inspeção física e histórico operacional.

Comece com a pergunta certa sobre temperatura

Quando surge um alarme de alta temperatura, as equipes de manutenção frequentemente perguntam se o próprio transformador está com defeito. Isso é razoável, mas não é a melhor primeira pergunta. Pergunte, em vez disso:o transformador está gerando calor demais ou a sala não consegue remover o calor normal? A resposta determina se a prioridade é reduzir a carga, realizar reparos, executar trabalhos de ventilação ou conduzir uma investigação elétrica mais detalhada.

Compare a temperatura do ar da sala na entrada de ar de refrigeração com a temperatura ao redor da parte superior e traseira do transformador. Se toda a sala estiver quente, principalmente próxima ao percurso de admissão, o sistema de refrigeração pode estar recirculando ar aquecido. Se a sala estiver em condições razoáveis, mas uma fase, um terminal ou uma área de bobina estiver visivelmente mais quente que as demais, é mais provável que a causa seja localizada: carga desequilibrada, conexão frouxa, baixa pressão de contato, estresse harmônico ou um problema interno que exija orientação do fabricante.

Não confie em uma única imagem infravermelha obtida após a abertura da porta da sala. Abrir uma porta pode alterar temporariamente o fluxo de ar, e superfícies metálicas brilhantes podem fornecer leituras infravermelhas enganosas, a menos que a emissividade seja definida adequadamente. Use a termografia como ferramenta de comparação: inspecione fases semelhantes, terminações de cabos semelhantes e leituras repetidas sob cargas comparáveis. Normalmente, a tendência é mais útil do que um número isolado.

As configurações de proteção de temperatura também exigem contexto. Um alarme de sensor não prova que o sensor falhou, e a ausência de alarmes não prova que a refrigeração seja adequada. Confirme as localizações dos sensores, os ajustes de alarme e desligamento, a lógica de partida dos ventiladores e se as indicações estão sendo registradas. Um transformador que atinge alta temperatura somente durante o pico da tarde pode parecer normal durante uma visita de manutenção pela manhã.

O calor na sala faz parte da carga do transformador

As salas de equipamentos são frequentemente projetadas em função da área de piso, e não do comportamento térmico. Um transformador pode ser instalado com afastamentos físicos adequados no papel, mas ainda assim recircular seu próprio ar de descarga porque a rota de exaustão está mal posicionada. Isso é especialmente comum quando painéis de distribuição, leitos de cabos, carregadores de bateria, acionamentos ou outros equipamentos geradores de calor compartilham uma sala elétrica compacta.

Verifique todo o percurso do ar, e não apenas os ventiladores. As venezianas de admissão externa devem estar livres de detritos e protegidas sem se tornarem restritivas. Grelhas internas, filtros e superfícies de bobinas precisam ser limpos. O ar de exaustão deve ter uma rota para fora da sala, e não para um vão no teto ou um espaço fechado adjacente. Quando a ventilação natural foi considerada no projeto original, verifique se obras posteriores não reduziram a área efetiva de abertura.

Uma verificação útil em campo é observar a direção do fluxo de ar com métodos seguros e sem contato enquanto o sistema de refrigeração está em operação. Zonas mortas atrás do transformador, curto-circuito de ar da exaustão de volta para a admissão e direções conflitantes dos ventiladores podem se tornar evidentes rapidamente. Verifique também se as portas da sala são mantidas fechadas habitualmente. Uma porta aberta durante o comissionamento, mas fechada durante a operação normal, pode alterar significativamente a temperatura da sala.

A ventilação forçada não é automaticamente a resposta. Ventiladores superdimensionados ou mal direcionados podem puxar poeira através do transformador, interromper o percurso de refrigeração previsto ou criar uma falsa sensação de segurança. A melhor abordagem é confirmar os afastamentos e a configuração de refrigeração exigidos pelo fabricante do transformador e, em seguida, dimensionar e posicionar a ventilação da sala considerando as fontes reais de calor e as condições ambiente esperadas. Em climas muito quentes, pode ser necessário avaliar a sala como um sistema térmico, em vez de tratar a ventilação como um detalhe secundário das instalações prediais.

Revise a carga elétrica antes de culpar o sistema de refrigeração

A corrente de carga deve ser medida nas três fases e analisada em relação à potência nominal da placa do transformador e à condição de refrigeração. Uma leitura de corrente sozinha não é suficiente. Registre a hora do dia, a temperatura ambiente, o estado dos ventiladores e as principais cargas conectadas. Um transformador que alimenta motores, equipamentos de soldagem, retificadores, sistemas UPS, inversores de frequência ou cargas de processo com variações rápidas pode ter um perfil térmico significativamente diferente de uma carga comercial estável.

O desequilíbrio de fases merece atenção precoce. Ele pode fazer com que um enrolamento suporte maior estresse térmico mesmo quando o total de kVA parece administrável. Investigue a distribuição desigual de cargas monofásicas, conexões de neutro deficientes quando aplicável e alterações realizadas durante obras de expansão. As equipes de manutenção às vezes se concentram no transformador, enquanto o problema real está a jusante, em um quadro de distribuição com carga desigual.

Os harmônicos são outro ponto cego frequente. Cargas não lineares podem acrescentar perdas e aquecimento que não são totalmente revelados por um alicate amperímetro básico. Se acionamentos, equipamentos de dados, retificadores ou outras cargas não lineares foram adicionados desde a instalação, providencie uma medição de qualidade de energia quando os sintomas a justificarem. A análise deve considerar a distorção de corrente, a distorção de tensão, o carregamento do neutro e a adequação do transformador ao regime de trabalho medido. Não é seguro supor que um transformador com enrolamentos de cobre possa suportar qualquer condição harmônica apenas porque o cobre tem menor resistência do que algumas alternativas.

A seleção de tensão e a posição do tap também são importantes. Um ajuste incorreto de tap sem energização pode contribuir para uma condição operacional desfavorável. Qualquer alteração de tap deve seguir as instruções do fabricante e o procedimento de isolamento aprovado; não é um ajuste em carga e jamais deve ser tratado como uma solução rápida para a temperatura. Antes de alterar os taps, confirme a tensão real de entrada e avalie as consequências para o sistema de baixa tensão.

Inspecione os pontos onde o calor se inicia localmente

Um transformador pode superaquecer devido a uma terminação quente, e não a enrolamentos sobrecarregados. Inspecione as terminações de cabos de alta e baixa tensão, interfaces de barramentos, juntas aparafusadas, ligações flexíveis, conexões de aterramento e condutores de neutro. Descoloração, endurecimento do isolamento, odor incomum ou diferença de temperatura entre conexões de fases comparáveis devem ser tratados como uma ocorrência, e não como envelhecimento meramente estético.

Conexões frouxas geram aquecimento por resistência, e ciclos térmicos repetidos podem agravar a condição. O reaperto de torque não deve ser realizado casualmente: utilize os valores de torque especificados, a sequência correta de fixação e um procedimento de desligamento apropriado. O aperto excessivo pode danificar terminais ou comprometer conexões com a mesma certeza que o aperto insuficiente. Após o trabalho corretivo, repita a inspeção térmica sob carga significativa, em vez de presumir que o problema foi resolvido.

Para unidades a seco, o acúmulo de poeira nas superfícies das bobinas e nos canais de ventilação também pode prejudicar a dissipação de calor. A limpeza deve ser adequada ao sistema de isolamento e realizada com o transformador isolado de forma segura. Ferramentas agressivas, ar comprimido não controlado ou produtos de limpeza não aprovados para isolamento elétrico podem criar novos problemas. O objetivo é remover a contaminação sem danificar as superfícies das bobinas, os sensores, as barreiras de isolamento ou as conexões.

Utilize corretamente a capacidade de ventilação forçada

Alguns projetos em resina fundida destinam-se a operar acima de sua potência básica quando há refrigeração por ar forçado disponível, mas essa é uma condição operacional definida, não uma reserva ilimitada. Os dados relevantes da placa de identificação, a configuração dos ventiladores, o sistema de controle de temperatura e a documentação do fabricante devem orientar a decisão. Se a operação assistida por ventiladores for permitida, verifique se todos os ventiladores iniciam automaticamente na temperatura prevista, giram no sentido correto e recebem alimentação confiável.

Por exemplo, a configuração SCB10-12 oferecida pela Jinshida Electric Power é especificada para operação com 120% da carga nominal sob condições de refrigeração por ar forçado e inclui um sistema de proteção e controle de temperatura. Em um projeto de distribuição interna, essa capacidade só é útil quando a própria sala consegue dissipar o calor adicional e o sistema de controle é testado como parte da manutenção de rotina. Uma opção adequada para esse tipo de aplicação é oTransformador de Distribuição Trifásico a Seco em Resina Fundida de 11 kV, projetado para funções de distribuição de 11 kV a 0,4 kV em uma faixa de 30–2500 kVA.

Sua construção com enrolamento de alta tensão em fita de cobre e enrolamento de baixa tensão em folha de cobre, juntamente com isolamento em resina fundida, é adequada para instalações internas onde o desempenho em caso de incêndio e a ausência de vazamento de óleo são considerações práticas. Contudo, nenhuma característica do produto elimina a necessidade de manter passagens de ar desobstruídas, ventiladores em boas condições, superfícies limpas e ajustes corretos de proteção. Em operação, as condições de instalação podem ser tão importantes quanto a especificação do transformador.

Crie um registro de manutenção que identifique a deterioração precocemente

O melhor programa de prevenção de sobreaquecimento é repetível. Registre correntes de fase, tensão, temperatura de admissão da sala, indicações de temperatura do transformador, operação dos ventiladores, limpeza visível e observações de imagens térmicas em intervalos comparáveis. Anote alterações de processo, como novas máquinas, turnos de produção mais longos, operação alterada de HVAC ou modificações na sala elétrica. Esses detalhes frequentemente explicam uma elevação de temperatura que inicialmente parece misteriosa.

Uma sequência prática de inspeção pode incluir:

• Revisar alarmes de temperatura, desligamentos e tendências de carga antes de entrar na sala.
• Medir todas as correntes de fase e identificar desequilíbrios sob demanda representativa.
• Verificar o fluxo de ar de admissão e exaustão, a direção dos ventiladores, o estado das venezianas e a recirculação na sala.
• Inspecionar termicamente terminações acessíveis, barramentos, juntas de cabos e pontos de fases comparáveis.
• Verificar a limpeza das bobinas e dos canais de ventilação durante um desligamento devidamente planejado.
• Testar o controle dos ventiladores, a indicação dos sensores, a sinalização de alarmes e os circuitos de desligamento conforme os procedimentos do local.
• Encaminhar pontos quentes inexplicáveis, tendências persistentes de aumento ou preocupações com o isolamento a especialistas qualificados em transformadores.

A Jinshida Electric Power Technology Co., Ltd. aborda os equipamentos de distribuição por meio de P&D, fabricação e suporte à aplicação, com atenção à operação estável em ambientes industriais, de infraestrutura, de rede elétrica e de novas energias. Para as equipes de manutenção, a conclusão útil é simples: selecione equipamentos compatíveis com o regime de trabalho, mas mantenha as condições de instalação e operação sob revisão após o comissionamento. Salas elétricas raramente permanecem inalteradas durante toda a sua vida útil.

Quando um transformador trifásico com enrolamentos de cobre opera em alta temperatura, evite tratar o alarme de temperatura como o próprio problema. Ele é uma evidência. Determine se essa evidência aponta para calor ambiente, fluxo de ar bloqueado, aumento de carga, desequilíbrio, harmônicos, falha de um componente de refrigeração ou um problema de conexão localizado. Corrigir a causa real precocemente costuma ser muito menos disruptivo do que esperar que danos ao isolamento ou um desligamento por proteção obriguem a investigação.
