Medição vs. Proteção: Configuração de Transformadores de Corrente Internos para Painéis de Manobra

Dados energéticos precisos e uma resposta confiável a falhas começam com decisões separadas, mesmo quando ambas as funções são instaladas no mesmo painel de aparelhagem de manobra. Um transformador de corrente para medição é selecionado para reproduzir a corrente de carga normal com erro controlado. Um transformador de corrente para proteção é selecionado para permanecer útil quando a corrente se eleva muito acima do normal durante uma falha. Tratar essas funções como intercambiáveis pode resultar em um painel que registra a energia de forma aceitável, mas atrasa a operação do relé, ou em um painel que protege o alimentador, porém fornece medições inadequadas em baixa carga.

O ponto de partida é o circuito secundário pretendido. Identifique cada medidor, relé, transdutor, analisador e terminal de teste conectado a cada núcleo e, em seguida, defina a faixa de corrente operacional e o nível máximo de falha no local do TC. A relação, a classe de precisão, a carga nominal, a quantidade de núcleos e o arranjo de instalação devem seguir essas informações. Selecionar o TC apenas pelo tamanho do condutor primário deixa de considerar as condições que determinam se o sinal secundário permanece confiável.

Medição e proteção submetem um TC a esforços diferentes

Os núcleos de medição passam a maior parte de sua vida útil próximos à carga normal. Seu valor está no desempenho previsível de relação e fase na faixa de corrente utilizada para faturamento, monitoramento, análise da qualidade de energia ou gestão de carga. O desempenho em baixa corrente é importante quando um alimentador apresenta longos períodos de carga leve, produção variável ou operação em espera. Um TC adequado próximo à corrente nominal ainda pode introduzir um erro relativo indesejável quando a corrente real é uma pequena fração de seu valor primário nominal.

Os núcleos de proteção enfrentam uma condição elétrica diferente. Durante um curto-circuito ou evento de elevada corrente de energização, o relé necessita de uma corrente secundária que ainda represente suficientemente bem o evento primário para identificar sua magnitude e direção. Se o núcleo do TC saturar muito cedo, o relé recebe uma forma de onda recortada ou reduzida. O resultado pode ser um disparo retardado, um comportamento de restrição incorreto ou um registro de evento que não descreve a falha real.

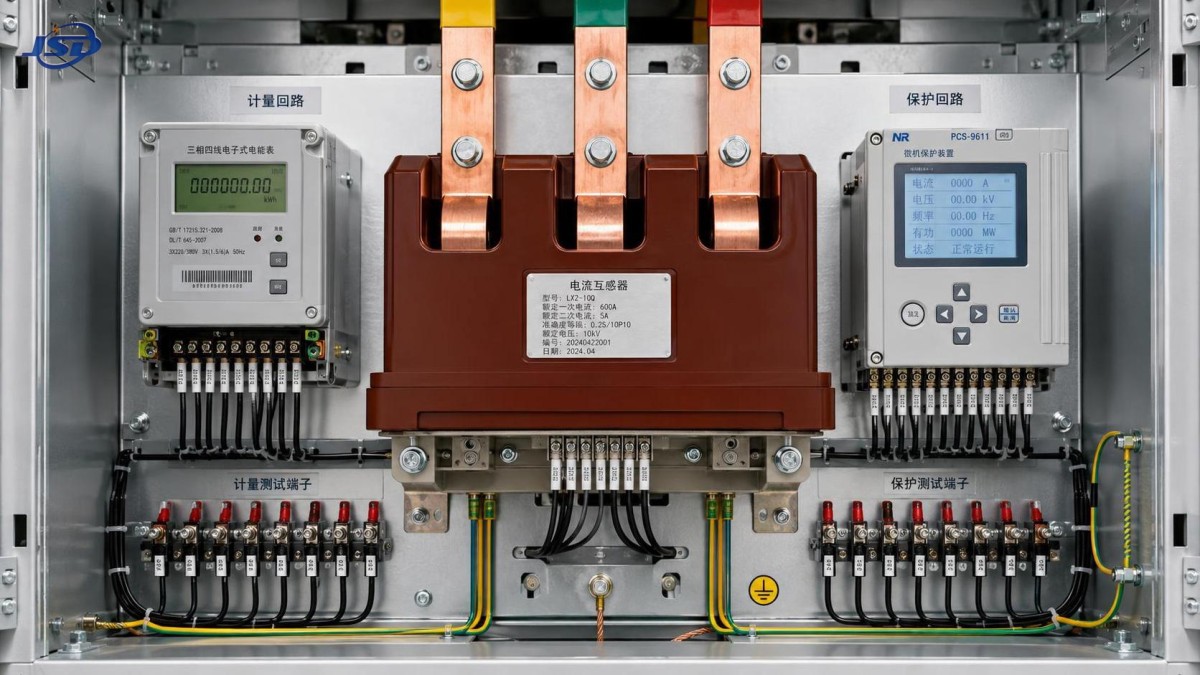

Um transformador de corrente interno com múltiplos núcleos é frequentemente o arranjo mais adequado quando um condutor primário deve atender a ambas as finalidades. Cada núcleo possui então sua própria classe, carga nominal, terminais secundários e circuito conectado. O invólucro físico pode ser compartilhado, mas as funções elétricas permanecem separadas. Não se deve esperar que um único núcleo atenda a um medidor com qualidade para faturamento e a um relé de proteção rápido, a menos que suas características documentadas atendam explicitamente a ambos os requisitos sob a carga efetivamente conectada.

Comece pela relação e, em seguida, verifique-a em relação ao comportamento real da carga

A relação primário-secundário deve cobrir a corrente contínua esperada sem criar um sinal secundário desnecessariamente pequeno na carga típica. Superdimensionar a relação é uma tentativa comum de criar capacidade futura. Isso pode reduzir a resolução em baixa corrente, especialmente quando se espera que um medidor ou transdutor diferencie pequenas variações em um circuito levemente carregado. Também pode fazer com que um relé de proteção receba um sinal secundário mais fraco para falhas de menor nível, o que pode afetar os ajustes de sensibilidade.

A expansão futura continua sendo importante, mas deve ser tratada deliberadamente. Compare a demanda máxima atual, a expansão plausível, a ampacidade do condutor, a capacidade nominal do disjuntor e as premissas do estudo de proteção. Uma relação selecionada apenas com base na capacidade do disjuntor pode ser enganosa quando o cabo conectado, o alimentador do transformador ou a carga do processo limita a corrente normal muito abaixo desse valor. Por outro lado, uma relação baseada apenas na carga atual pode exigir substituição quando o painel for ampliado.

Para circuitos com corrente muito variável, considere se a função de medição necessita de um núcleo dedicado de menor relação, de um arranjo de TC de dupla relação quando apropriado, ou de uma entrada de medidor e especificação de TC projetadas para a faixa de medição exigida. A decisão deve se basear na menor carga que precisa de visibilidade significativa, e não apenas na maior corrente que possa ocorrer.

A carga é o circuito secundário completo, não um número de placa

A carga do TC inclui a entrada do dispositivo conectado, chaves de teste, blocos de terminais, dispositivos intermediários e a resistência de ambos os condutores secundários. Percursos longos entre uma linha de aparelhagem de manobra e um gabinete remoto de proteção ou medição podem consumir uma parte substancial da carga disponível. Uma carga de dispositivo impressa em volt-amperes não descreve o circuito completo após a adição da resistência dos condutores de cobre.

Portanto, o tamanho e o trajeto dos condutores secundários devem fazer parte do cálculo do TC. Aumentar o comprimento dos condutores eleva a carga; reduzir a seção transversal do condutor produz o mesmo efeito. Terminais adicionais incluídos tardiamente para facilitar o comissionamento também acrescentam resistência. Esses efeitos são especialmente importantes em circuitos de proteção porque a carga influencia diretamente a tensão que o TC deve desenvolver antes da saturação. Um núcleo de proteção que parece adequado na entrada do relé pode tornar-se inadequado após a inclusão da fiação real do painel.

Não resolva isso simplesmente selecionando a maior carga nominal disponível. Um TC de medição pode perder precisão se a carga conectada estiver muito abaixo ou acima da faixa para a qual sua precisão foi declarada. Para proteção, o desempenho de classe exigido deve ser avaliado na carga real e no dever de falha. O objetivo prático é uma correspondência documentada entre a capacidade do TC e a carga do circuito instalado, com margem suficiente para alterações de fiação aprovadas, mas sem depender de capacidade sobressalente não definida.

Interprete a classe de precisão no contexto da aplicação

As classes de medição descrevem o erro de medição permitido sob condições especificadas. As classes de proteção descrevem a capacidade do TC de fornecer corrente a uma carga declarada até um múltiplo definido da corrente nominal antes que seu erro exceda o limite aplicável. As designações podem parecer semelhantes em uma ficha técnica, mas seus significados são diferentes. Uma designação de menor erro de medição não indica automaticamente melhor desempenho em falhas.

As aplicações de proteção também exigem atenção à função do relé. Um elemento simples de sobrecorrente temporizada e um elemento sensível de falta à terra não impõem as mesmas exigências ao TC. Proteção diferencial, esquemas de alta impedância, elementos direcionais, restrição de corrente de energização de transformadores e sistemas de proteção que devem permanecer estáveis em faltas passantes requerem uma análise mais detalhada do comportamento de saturação, das características de ponto de joelho quando relevantes, da remanência e da resposta transitória. O estudo de coordenação da proteção fornece parte dessas informações, mas elas devem ser convertidas em requisitos de TC, em vez de serem tratadas como um documento separado.

A assimetria da falha merece atenção especial. O componente CC presente no início da falha pode levar um núcleo à saturação de forma mais severa do que sugere um valor de corrente simétrica. A localização da falha, a impedância da fonte do sistema, o tempo de abertura do disjuntor e as características X/R afetam essa condição. Uma especificação baseada apenas na corrente de falha prospectiva simétrica pode deixar uma fragilidade não examinada no caminho de medição do relé.

A alocação de núcleos e a polaridade evitam problemas de comissionamento evitáveis

Cada núcleo deve ser alocado antes da emissão dos desenhos do painel. Os diagramas de terminais devem mostrar a designação do núcleo, a relação, a classe, a carga, as marcas de polaridade, o ponto de aterramento secundário, os links de teste, os recursos de curto-circuito e o dispositivo de destino. As etiquetas no TC, os desenhos de fiação, a configuração do relé e os registros de comissionamento devem utilizar a mesma identificação. Um núcleo identificado para medição na extremidade do dispositivo, mas conectado a um circuito de proteção, não é um pequeno defeito de documentação; ele altera a base do projeto.

A polaridade é igualmente importante. Na medição comum de energia importada, uma polaridade invertida pode indicar potência negativa ou produzir direção de energia incorreta. Em proteção direcional, proteção diferencial e arranjos de corrente residual, uma única conexão de TC invertida pode criar corrente de operação indesejada ou bloquear um disparo legítimo. A marca de direção primária deve estar alinhada à direção de referência acordada para fluxo de potência e proteção antes do início da instalação de barramentos ou cabos.

O secundário do TC deve ter um único ponto de aterramento controlado de acordo com o esquema do painel. Múltiplos pontos de terra criam caminhos paralelos e podem introduzir corrente circulante ou resultados de teste confusos. Deixar um secundário de TC aberto enquanto há corrente primária circulando é perigoso, pois pode desenvolver-se uma alta tensão secundária. Blocos de teste com contatos de curto-circuito devem ser selecionados e conectados de modo que um dispositivo possa ser isolado sem abrir um circuito de TC energizado.

Os detalhes de instalação afetam o desempenho elétrico

Um transformador de corrente interno deve se ajustar à geometria real da aparelhagem de manobra, e não apenas à capacidade nominal do condutor. Confirme as dimensões da janela ou a interface da bucha, o espaçamento dos barramentos, as distâncias de isolamento, a disposição das fases, a orientação de montagem e o acesso aos terminais. Uma instalação fisicamente forçada pode tensionar o isolamento, tornar os terminais secundários inacessíveis ou ocultar as marcações de polaridade após a montagem do painel.

Para unidades montadas em barramento, verifique se o condutor primário está centralizado conforme previsto pelo fabricante e se os condutores de fases adjacentes não passam pela janela de detecção nem criam influência magnética não intencional. TCs montados em cabos exigem cuidado semelhante: o condutor de fase completo deve passar pela abertura, enquanto os condutores de ligação da blindagem ou caminhos de retorno paralelos devem ser roteados de acordo com o esquema de proteção. Passar apenas parte de um conjunto de condutores paralelos por um TC produz uma medição que não representa a corrente total do alimentador.

O uso interno não elimina a necessidade de avaliação ambiental. Condensação, acúmulo de poeira, vibração, temperatura elevada no invólucro e espaço restrito para curvatura dos cabos podem afetar a confiabilidade de longo prazo e o acesso para manutenção. Quando um painel de aparelhagem de manobra está associado a um sistema coletor de geração eólica, o arranjo de transformador e alimentador pode combinar correntes de baixa tensão do lado da turbina com circuitos coletores de média tensão. A seleção do TC deve seguir a função específica do painel e o estudo de falhas, mesmo quando a instalação mais ampla inclui equipamentos como umTransformador para Geração de Energia Eólica com um lado de baixa tensão de 0.69 kV e conexão à rede de tensão mais elevada.

Verifique o circuito instalado antes da energização

O comissionamento deve confirmar mais do que as etiquetas de relação. Inspecione a placa de identificação do TC em comparação com os desenhos aprovados, verifique cada circuito secundário de ponta a ponta e confirme que a escala do medidor e os ajustes de TC do relé correspondem à relação instalada. A injeção primária ou outro teste funcional adequado pode validar a associação de fases, a polaridade, os valores de corrente e a resposta esperada do relé ou medidor. Os testes de injeção secundária são úteis para a lógica do relé, mas, por si só, não comprovam a polaridade instalada entre primário e secundário nem o roteamento das fases.

Registre os comprimentos reais dos condutores secundários, os tamanhos dos condutores, as adições de terminais e as cargas finais dos dispositivos quando diferirem das premissas do projeto. Esse registro é valioso quando os ajustes de proteção são revisados após uma modificação do painel. Alterações como substituir um medidor eletromecânico por um analisador digital, estender um trajeto de cabo ou adicionar uma segunda entrada de relé podem alterar a carga o suficiente para exigir uma reavaliação do TC.

A configuração mais confiável separa a precisão de medição da capacidade de suportar condições de proteção e, em seguida, relaciona ambas à fiação real e ao estudo do sistema. Relação, classe, carga, polaridade e geometria de instalação formam um único arranjo elétrico. Quando são analisadas em conjunto antes da fabricação e novamente após a fiação, o transformador de corrente interno torna-se uma interface de medição confiável, em vez de uma limitação negligenciada dentro do painel de aparelhagem de manobra.
