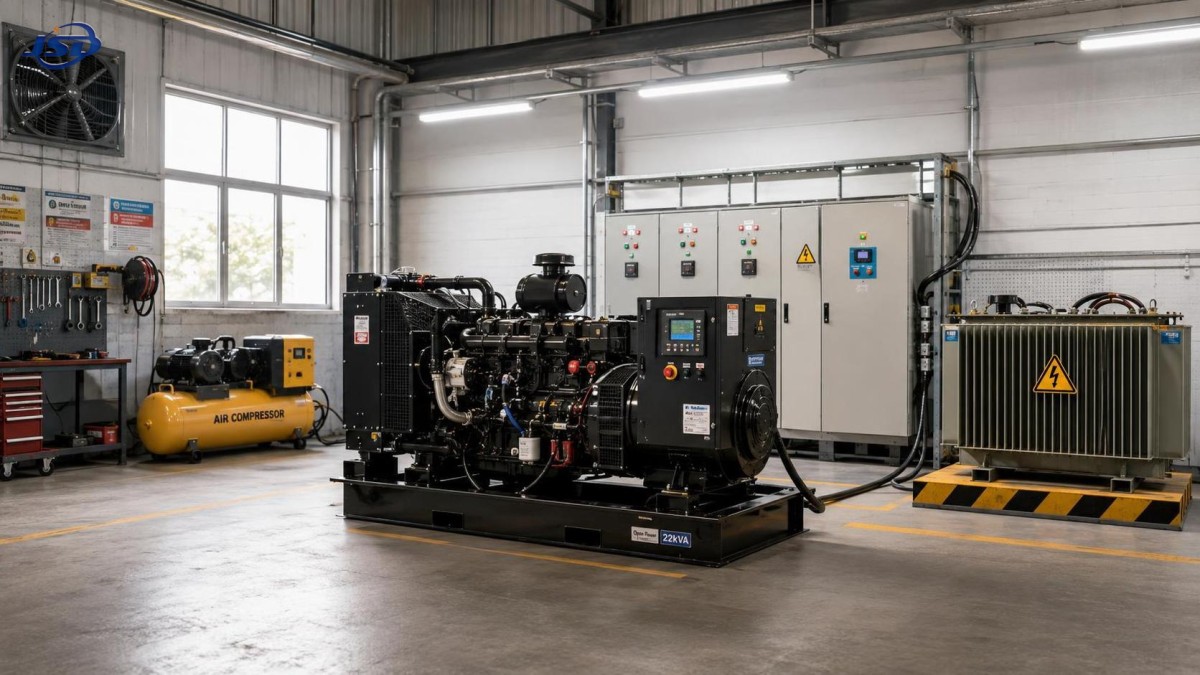

Um grupo gerador de estrutura aberta de 22 kVA é suficiente para uma pequena oficina?

Um grupo gerador de estrutura aberta de 22 kVA pode ser suficiente para uma pequena oficina, mas apenas quando a oficina tem um perfil de carga controlado e não aciona várias máquinas motorizadas ao mesmo tempo. Normalmente, é adequado para iluminação essencial, ferramentas manuais, pequenos compressores, ventilação, cargas de escritório e uma máquina de porte moderado operando por vez. Frequentemente, é pequeno demais para oficinas que combinam soldagem, grandes compressores de ar, bombas, aquecedores elétricos e várias máquinas de produção durante o mesmo turno.

A decisão de compra não deve se basear no número total de aparelhos no edifício. A pergunta mais útil é:o que precisa operar simultaneamente, o que apresenta a maior demanda de partida e o que acontece se a energia da rede falhar durante a produção? Um gerador que parece adequado em um cálculo baseado na placa de identificação ainda pode ter dificuldades quando um motor parte, uma máquina de solda abre o arco ou um compressor liga inesperadamente.

O que 22 kVA significa no uso prático em oficinas

A capacidade do gerador é normalmente indicada em kVA, enquanto os equipamentos da oficina podem ser classificados em kW, cavalos-vapor, amperes ou, por vezes, apenas tensão e corrente. Esses valores estão relacionados, mas não são intercambiáveis sem compreender o tipo de carga.

Um gerador de 22 kVA normalmente fornecerá menos potência ativa utilizável do que 22 kW, porque os equipamentos elétricos têm fator de potência. Para uma carga mista típica de oficina, é prudente considerar a potência contínua disponível como inferior à classificação nominal em kVA. A potência utilizável exata depende do fator de potência especificado do gerador, do projeto do alternador, das condições ambientais e de a classificação indicada ser para serviço primário ou de emergência.

Essa distinção é importante porque os geradores não devem ser selecionados para operar continuamente em seu limite absoluto. Uma unidade funcionando com pouca reserva pode apresentar queda de tensão, variação de frequência, superaquecimento, consumo excessivo de combustível ou vida útil reduzida. Ela também pode não deixar capacidade para uma ferramenta que seja ligada mais tarde no dia.

Para uma oficina básica com iluminação LED, alguns computadores, ventiladores de exaustão, carregadores de bateria, ferramentas manuais e um pequeno compressor que não parte sob carga pesada, uma unidade de 22 kVA pode oferecer uma margem operacional prática. Para uma oficina de fabricação onde um compressor, máquina de solda, equipamento de corte e sistema de exaustão se sobrepõem regularmente, a mesma unidade pode se tornar uma fonte de interrupções em vez de uma solução.

A lista de cargas é mais importante do que o tamanho da oficina

A área útil não determina a capacidade do gerador. Uma oficina compacta com uma máquina de alta demanda pode precisar de mais capacidade de geração do que um espaço maior usado principalmente para montagem, manutenção ou armazenamento.

Comece com uma lista de equipamentos e separe-a em três grupos: cargas que devem permanecer energizadas, cargas que podem operar juntas e cargas que podem ser sequenciadas manualmente. Isso fornece uma base mais realista para selecionar um grupo gerador do que simplesmente somar todas as classificações de placa.

O maior motor costuma ser o primeiro item a ser analisado. Um motor de indução pode consumir substancialmente mais corrente durante a partida do que durante o funcionamento. Um compressor que opera confortavelmente após atingir sua velocidade pode causar queda de tensão no gerador quando reinicia. Se as luzes diminuírem, os controles eletrônicos reiniciarem ou um motor não acelerar prontamente, o problema geralmente é a demanda de partida, e não a carga normal de operação.

Partidas suaves, acionamentos de velocidade variável e partidas escalonadas podem reduzir a carga sobre um gerador, mas não tornam automaticamente todas as cargas adequadas para uma unidade menor. Equipamentos com acionamento podem introduzir correntes harmônicas, e algumas máquinas controladas eletronicamente são sensíveis à baixa estabilidade de tensão ou frequência. O fornecedor do equipamento deve ser capaz de identificar a corrente de partida, a variação de tensão permitida e se a máquina possui requisitos especiais para gerador.

Quando um grupo gerador de estrutura aberta de 22 kVA é uma escolha sensata

Um gerador de estrutura aberta é geralmente mais apropriado onde baixo custo inicial, fácil acesso para manutenção e uso portátil ou semipermanente são mais importantes do que baixo ruído. Ele pode funcionar bem como fonte de reserva para uma oficina que pode interromper processos não essenciais durante uma queda de energia, ou como fonte primária em um local temporário com carga previsível e limitada.

Um modelo de 22 kVA tem maior probabilidade de ser suficiente em condições como estas:

• A oficina utiliza principalmente iluminação, pequenas ferramentas elétricas, carregadores, exaustão e uma carga motorizada moderada por vez.
• Grandes cargas podem ser programadas para não partir juntas.
• A soldagem é ocasional e outros equipamentos pesados podem ser desligados enquanto ela está em uso.
• O gerador é destinado a circuitos essenciais de reserva, e não a todo o quadro de distribuição.
• O ambiente de trabalho dispõe de ventilação adequada, proteção contra intempéries, espaço de acesso e um local seguro, afastado de funcionários e materiais combustíveis.
• O ruído é aceitável no local de instalação proposto ou o gerador será operado somente durante horários limitados.

Este último ponto merece atenção. “Estrutura aberta” descreve um estilo de construção prático, não uma solução completa de instalação. Normalmente, oferece menor atenuação acústica e menor proteção ambiental do que uma unidade com gabinete fechado. Um gerador instalado próximo a postos de trabalho, vizinhos, escritórios ou áreas de carga pode criar um problema operacional mesmo quando sua capacidade elétrica está correta. O encaminhamento do escape, a dissipação de calor, a proteção contra chuva, o armazenamento de combustível, o controle de vibração e a proteção dos cabos precisam ser resolvidos antes do comissionamento.

Situações em que a resposta provavelmente é não

É improvável que um gerador de 22 kVA seja uma escolha confortável se a oficina depende de diversas cargas motorizadas, equipamentos de soldagem maiores, processos aquecidos eletricamente ou máquinas que não podem tolerar uma breve perturbação de tensão. Ele também pode estar subdimensionado se precisar partir um grande compressor enquanto alimenta ventiladores de exaustão, refrigeração, iluminação e outras cargas de produção.

A soldagem merece uma verificação separada. A demanda de entrada da máquina de solda varia conforme o processo, o ajuste de saída, o ciclo de trabalho e o fator de potência. A classificação máxima de entrada de uma máquina é mais relevante do que apenas sua corrente de saída. Uma pequena máquina de solda inversora usada de forma intermitente pode ser compatível com uma alimentação de 22 kVA quando outras cargas são controladas. Uma oficina que espera realizar soldagem contínua enquanto um compressor e um sistema de exaustão operam é uma aplicação diferente e deve ser avaliada como carga combinada.

Aquecedores elétricos, fornos e aquecimento por resistência são menos complexos do ponto de vista da corrente de partida, mas consomem uma quantidade substancial de potência contínua. Eles podem consumir rapidamente a reserva necessária para os motores e deixar o gerador operando muito próximo do seu limite. Da mesma forma, um gerador que só consegue alimentar uma oficina depois que todos os circuitos não essenciais forem desligados não deve ser apresentado como um sistema de reserva para toda a instalação.

Não confunda capacidade do gerador com qualidade de energia

A capacidade responde se o gerador consegue alimentar a carga. A qualidade de energia responde se o equipamento conectado consegue operar de forma confiável enquanto isso ocorre. Oficinas com acionamentos de frequência variável, controles CNC, retificadores, sistemas de carregamento de baterias ou instrumentação sensível precisam considerar ambos.

Cargas de retificadores convertem CA em CC e podem afetar a forma de onda da corrente e a estabilidade da tensão. Em processos industriais mais exigentes, como galvanoplastia, eletrólise, processamento químico, mineração ou sistemas dedicados de eletrônica de potência, o gerador isoladamente raramente representa toda a questão de projeto. Isolamento, transformação de tensão, arranjo de aterramento, comportamento harmônico e as características de entrada do retificador devem ser considerados em conjunto.

Para essas aplicações, umTransformador Especial de Isolamento e Retificação pode ser relevante no lado da potência de processo do sistema. Esses transformadores são projetados para fornecer isolamento elétrico e transformação de tensão para equipamentos retificadores, com configurações adaptadas às condições de fornecimento industrial. Eles não aumentam a capacidade de um gerador de 22 kVA, e sua faixa de capacidade declarada começa muito acima do porte deste pequeno grupo gerador. Portanto, sua relevância indica que a oficina pode ter avançado para um projeto de sistema elétrico mais especializado, no qual um gerador maior e a seleção coordenada de transformador e retificador provavelmente são mais adequados.

Este é um ponto comum de confusão: instalar equipamentos elétricos adicionais não pode compensar uma fonte subdimensionada. Dispositivos de proteção, transformadores, chaves de transferência automática e painéis de distribuição devem ser todos selecionados corretamente, mas nenhum deles cria capacidade excedente no gerador.

Uma maneira prática de dimensionar o gerador antes de fazer o pedido

Utilize a seguinte sequência antes de fazer a seleção final.

1. Liste todas as cargas previstas. Registre a potência nominal de entrada, tensão, fase, método de partida e se a carga é contínua, intermitente ou exclusiva para emergência.
2. Identifique a condição de operação simultânea. Baseie o cálculo no período de operação realista de maior atividade, e não no mais tranquilo.
3. Encontre a maior demanda de partida. Verifique compressores, bombas, motores de exaustão, serras, unidades de refrigeração e qualquer equipamento que parta sob carga.
4. Separe os circuitos essenciais dos não essenciais. Um gerador menor pode ser viável se aquecimento não crítico, grandes máquinas e cargas de conveniência forem intencionalmente excluídos durante a operação do gerador.
5. Preveja uma reserva operacional. Selecione uma capacidade que possa absorver variações normais de demanda sem operação constante em carga elevada.
6. Verifique a classificação de serviço do gerador. Uso de reserva, energia primária temporária e operação diária por longas horas impõem exigências diferentes ao equipamento.
7. Analise a instalação como um sistema. Confirme o dimensionamento dos cabos, aterramento, arranjo de transferência, coordenação dos disjuntores, ventilação, manuseio de combustível e a saída monofásica ou trifásica necessária.

Para oficinas trifásicas, o equilíbrio de carga também é importante. Um gerador pode ser sobrecarregado por uma distribuição desigual de cargas monofásicas, mesmo quando a demanda total calculada parece aceitável. Distribua iluminação, circuitos de tomadas e equipamentos monofásicos entre as fases sempre que possível. Um projetista elétrico qualificado ou fornecedor de geradores pode converter a relação real de equipamentos em uma avaliação de cargas de partida e operação.

Energia primária e energia de emergência são decisões diferentes

Um gerador usado ocasionalmente durante interrupções da rede elétrica pode aceitar um plano de operação mais restrito. A equipe pode interromper as máquinas de produção, operar a iluminação e a ventilação essencial, proteger trabalhos em andamento e reiniciar equipamentos selecionados em sequência. Com essa abordagem, um grupo gerador de estrutura aberta de 22 kVA pode proporcionar uma resiliência útil a uma pequena operação.

A energia primária altera o critério. Se o gerador funcionar por longos períodos diários, a decisão deve considerar a logística de combustível, os intervalos de manutenção, a exposição ao ruído, os procedimentos dos operadores e o custo do tempo de inatividade causado pela falha de uma única fonte. Uma unidade que é apenas suficientemente grande do ponto de vista elétrico pode não ser a escolha mais econômica ou durável operacionalmente.

Também há uma diferença entre manter a oficina segura e mantê-la produtiva. A energia de emergência pode precisar alimentar apenas iluminação, segurança, uma pequena bomba, comunicações e desligamento controlado. A continuidade da produção pode exigir compressores, exaustão, controles de máquinas, movimentação de materiais e equipamentos de processo. Defina qual objetivo se aplica antes de comparar os tamanhos dos grupos geradores.

A decisão de compra em uma frase

Escolha um grupo gerador de estrutura aberta de 22 kVA quando a oficina tiver um perfil de carga medido e gerenciado, com demanda simultânea moderada e sem motores grandes ou equipamentos de processo que precisem operar juntos. Opte por uma solução de energia maior ou mais especializada quando a produção depender de altas cargas de partida, soldagem contínua, processos baseados em calor, eletrônica sensível ou sistemas de retificadores industriais.

O passo seguinte mais útil é preparar uma planilha de carga de uma página a partir das placas de identificação reais dos equipamentos e definir o que deve permanecer em operação durante uma interrupção de energia. Esse exercício geralmente deixa clara a resposta antes que um gerador seja comprado, instalado e solicitado a suportar uma carga de trabalho para a qual nunca foi dimensionado.
