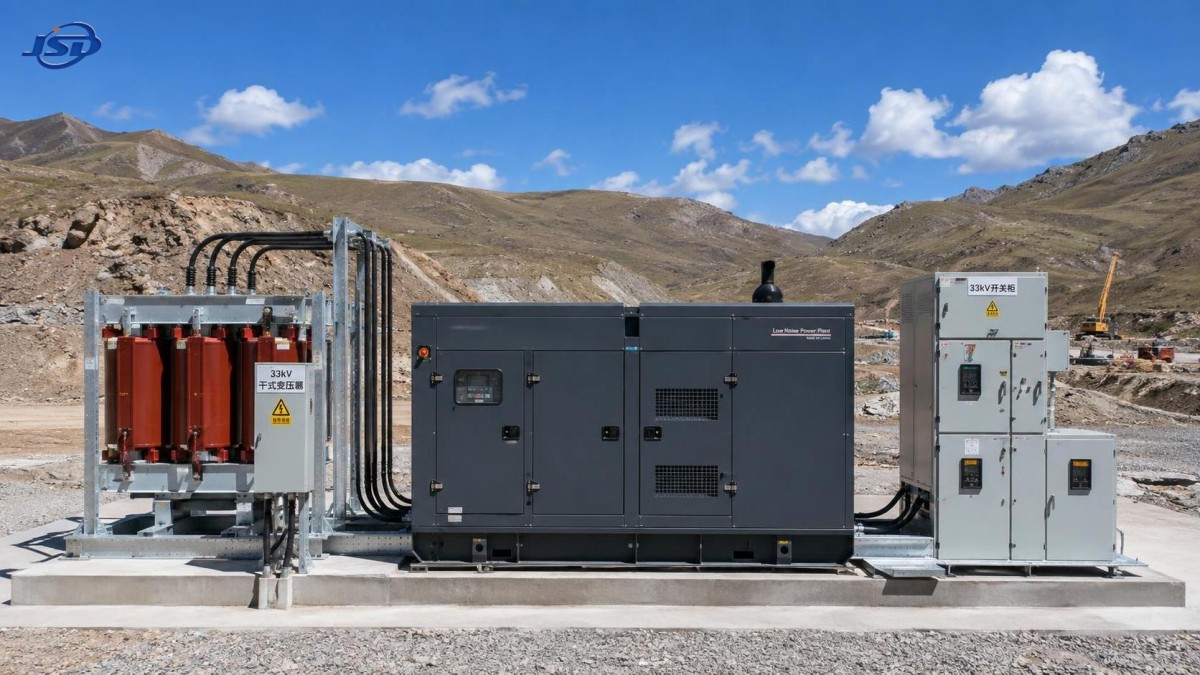

Estrutura aberta ou fechada: qual grupo gerador industrial é adequado para um local remoto?

Estrutura Aberta ou Fechado: Qual Grupo Gerador Industrial é Adequado para um Local Remoto?

A escolha entre um grupo gerador industrial de estrutura aberta e uma unidade fechada pode afetar diretamente o tempo de operação, a segurança, os custos de manutenção e a entrega do projeto em locais remotos. Para os gestores de projeto, a decisão raramente se resume ao preço do gerador ou à potência nominal. Ela depende da exposição ambiental, dos limites de ruído, da logística de combustível, do acesso para transporte, da disponibilidade de operadores e da fiabilidade do sistema elétrico mais amplo ligado ao gerador.

Uma pedreira remota, um acampamento mineiro, um estaleiro de construção, uma estação de bombeamento, uma subestação de energia renovável ou uma instalação industrial temporária pode não ter um fornecimento de rede elétrica fiável. Nestas situações, o grupo gerador torna-se frequentemente a base do plano de energia do local. Se não estiver adequadamente adaptado às condições de operação, um problema aparentemente pequeno — poeira a entrar no radiador, um ponto de manutenção inacessível, uma queda de tensão durante o arranque do motor ou um controlo acústico insuficiente — pode atrasar o trabalho muito além do tempo necessário para reparar o motor.

A questão prática não é saber se os geradores de estrutura aberta ou fechados são “melhores”. Cada configuração resolve um conjunto diferente de problemas. A escolha certa começa pelo local e avança depois para o comportamento da carga, o projeto de distribuição, a estratégia de manutenção e as limitações de implantação.

O que muda quando a estrutura fica aberta?

Um grupo gerador industrial de estrutura aberta deixa expostos o motor, o alternador, o painel de controlo, o sistema de arrefecimento e os componentes associados, sem uma cobertura acústica integrada e resistente às intempéries. É normalmente selecionado quando o gerador será instalado numa sala técnica construída para o efeito, sob um abrigo adequado ou num módulo de energia contentorizado que já proporciona proteção ambiental e de segurança.

A sua principal vantagem é o acesso. Os técnicos podem inspecionar correias, mangueiras, filtros, ligações da bateria, componentes do escape e terminações elétricas com menos barreiras físicas. Isto é importante em projetos com equipas de manutenção competentes e rotinas de assistência planeadas. As unidades abertas também podem ser mais fáceis de integrar em configurações personalizadas, particularmente quando depósitos de combustível, encaminhamento do escape, aparelhagem de manobra, condutas de ventilação e equipamentos de transformador têm de caber numa estrutura limitada.

O menor peso da cobertura e a estrutura mais simples também podem ajudar quando um gerador tem de ser posicionado numa sala técnica em cave, elevado para um conjunto sobre skid ou incorporado numa sala elétrica maior. No entanto, “aberto” não significa que a unidade possa simplesmente ser colocada no exterior. A exposição à chuva, areia transportada pelo vento, ar salino, sol direto, animais ou acesso não autorizado pode rapidamente comprometer as vantagens de uma manutenção fácil.

Um gerador aberto também transfere para o projeto a responsabilidade pela atenuação sonora, ventilação, drenagem, separação contra incêndio e proteção física. Isto pode ser inteiramente adequado, mas exige coordenação numa fase inicial do programa. Uma sala técnica com percursos de ar inadequados pode causar sobreaquecimento; um trajeto de escape mal concebido pode aumentar a contrapressão; uma cobertura improvisada pode reter calor em vez de proteger a máquina.

Porque os grupos geradores fechados são frequentemente a opção mais segura em locais remotos

Um grupo gerador fechado incorpora uma cobertura ou invólucro em torno do conjunto gerador. Dependendo da configuração, o invólucro pode proporcionar proteção contra intempéries, tratamento acústico, recursos de segurança, pontos de elevação integrados e espaço para comandos ou equipamentos auxiliares. Para um local remoto com infraestrutura limitada, esta abordagem integrada pode remover várias tarefas de construção do caminho crítico.

O invólucro é especialmente valioso quando o gerador deve operar no exterior durante meses ou anos. Ajuda a proteger as ligações elétricas e os componentes mecânicos da exposição ambiental direta, enquanto as portas de acesso com fecho reduzem interferências casuais. Quando os alojamentos dos trabalhadores, as comunidades próximas ou as condições de licenças ambientais impõem restrições de ruído, um invólucro acústico pode ser um fator decisivo. O nível sonoro exigido deve ainda ser confirmado à distância relevante e em condições reais de operação; “gerador silencioso” não é, por si só, uma especificação de engenharia significativa.

Existem compromissos. O acesso para manutenção pode ser mais limitado, sobretudo se o invólucro estiver instalado perto de uma vedação, parede ou talude. Em climas quentes ou em altitude, o desempenho de arrefecimento merece análise rigorosa, pois o motor e o alternador dependem de um fluxo de ar corretamente gerido. Uma cobertura não elimina a necessidade de manutenção. Pode tornar um plano de manutenção negligenciado menos visível até que uma avaria se torne grave.

Para obras temporárias, as unidades fechadas são frequentemente mais fáceis de mobilizar como ativos autónomos. Contudo, as dimensões de transporte, o peso bruto, os meios de elevação e as restrições de rota devem ser verificados antes da aquisição. Uma cobertura adequada para uma rota logística pavimentada pode ser difícil de transportar por estradas montanhosas estreitas, terreno macio ou para um local acessível apenas por equipamentos de elevação de pequena capacidade.

Compare o gerador com a realidade operacional

Esta comparação é útil, mas não deve substituir uma análise da carga e da instalação. Uma unidade fechada mal dimensionada continua mal dimensionada; um gerador de estrutura aberta corretamente dimensionado pode funcionar bem durante anos numa central elétrica adequadamente projetada.

Comece pelo perfil de carga, não pelo total da placa de identificação

Os projetos remotos cometem frequentemente o erro de somar as placas de identificação dos equipamentos e selecionar um gerador com base no total. Isto não revela como a carga se comporta. O arranque de motores, equipamentos de soldadura, britadores, bombas, compressores, acionamentos de velocidade variável, carregadores de bateria e energização de transformadores podem afetar a tensão e a frequência do gerador de formas diferentes.

As equipas de projeto devem mapear a carga contínua, a carga de pico esperada, as variações de carga em degrau, a sequência de arranque, o fator de potência, as cargas que produzem harmónicos e futuras expansões. A classificação do grupo gerador para emergência, serviço principal ou serviço contínuo também deve corresponder ao regime operacional pretendido. Estas classificações não são intercambiáveis. Se o local depende da geração como fonte normal de energia, a análise do ciclo de trabalho torna-se mais importante do que um valor de kVA em destaque.

A seleção do transformador deve fazer parte da mesma análise. Quando a geração é distribuída por uma rede de média tensão, o gerador, o esquema de proteção, os percursos de cabos, a impedância do transformador, o método de ligação à terra e as cargas de baixa tensão devem operar como um sistema coordenado. A corrente de magnetização durante a energização do transformador, por exemplo, pode ser relevante para o dimensionamento do gerador e os ajustes de proteção, especialmente quando vários transformadores são ligados em sequência.

Não trate o transformador como um detalhe posterior

Num local industrial remoto, um grupo gerador pode alimentar diretamente cargas de baixa tensão, alimentar um transformador elevador para um circuito de distribuição de média tensão ou apoiar um transformador que reduz a média tensão de entrada para equipamentos locais. A configuração altera as questões que devem ser colocadas. A relação de tensão, o grupo vetorial, a impedância, a coordenação de proteção, a configuração do neutro, o nível de curto-circuito e o comprimento dos cabos podem afetar a previsibilidade do comportamento do sistema durante uma perturbação.

Quando são necessários equipamentos de distribuição interiores junto de operações sensíveis, podem ser considerados transformadores a seco, pois evitam o risco de fuga de óleo associado a projetos imersos em óleo e podem oferecer fortes características de desempenho contra incêndio. OTransformador de Distribuição a Seco em Resina Fundida de 33 kV foi concebido para aplicações com entrada de 33 kV e saída de 0,4 kV, com capacidades indicadas de 30 a 2500 kVA. A sua capacidade declarada de suportar impulso atmosférico de 175 kV, impedância de curto-circuito de 6%, opções de proteção de temperatura e desempenho contra incêndio classe F1 podem ser relevantes quando a especificação do projeto exige um transformador em resina fundida. A adequação final continua a depender do estudo da rede, do ambiente de instalação, das normas exigidas e do desempenho transitório do gerador.

É neste ponto que um fornecedor de equipamentos elétricos deve contribuir com mais do que um catálogo. A Jinshida Electric Power Technology atua na investigação, fabrico e aplicação de equipamentos de transmissão e distribuição, apoiando projetos de construção de redes, produção industrial, novas energias e infraestruturas. Em instalações ligadas a geradores, a discussão útil numa fase inicial costuma ser sobre interfaces: tensão nominal, capacidade, frequência, grupo de ligação, requisitos de perdas, filosofia de proteção, espaço de instalação e forma de manutenção dos equipamentos após o comissionamento.

Os riscos ambientais são mais específicos do que “utilização no exterior”

Os locais remotos raramente apresentam condições adversas uniformes. Um projeto no deserto pode ter baixa humidade, mas poeira intensa e temperaturas diurnas elevadas. Uma instalação costeira pode enfrentar corrosão salina e chuva impulsionada pelo vento. Uma instalação em grande altitude pode exigir considerações de desclassificação, pois a densidade do ar afeta o arrefecimento e o desempenho do motor. As regiões frias introduzem preocupações relativas ao tratamento do combustível, fiabilidade do arranque, desempenho da bateria e condensação.

Peça ao fornecedor que analise a exposição real em vez de aceitar uma descrição genérica de “resistente às intempéries”. Considere o percurso de admissão de ar, a proteção do radiador, o revestimento do invólucro, as rotas de drenagem, a separação de água no combustível, a vedação das entradas de cabos, as medidas anticondensação e se as portas podem ser abertas com segurança durante ventos fortes ou queda de neve. Em locais com muita poeira, o intervalo de manutenção dos filtros e de limpeza do radiador pode ser mais importante para a disponibilidade do que a escolha inicial do invólucro.

O combustível é outro ponto fraco frequente. Um gerador pode ter um projeto elétrico adequado e ainda assim falhar operacionalmente porque o fornecimento diário de combustível, o armazenamento a granel, a filtragem, as bombas de transferência ou a contenção de derrames foram tratados como conjuntos separados. Analise a autonomia de combustível face às condições de acesso realistas, e não a calendários de entrega ideais. Confirme também se a configuração do depósito altera o peso de transporte, o acesso para manutenção ou as obrigações locais de segurança contra incêndio.

O acesso para manutenção deve ser projetado antes da entrega

A diferença entre um gerador de estrutura aberta e um fechado torna-se menos importante se ninguém puder fazer a manutenção de qualquer um deles em segurança. Antes de finalizar a disposição, identifique quais painéis devem abrir, onde os filtros são substituídos, como o óleo é drenado, onde as baterias são isoladas e como seria possível aceder a um radiador ou alternador caso fosse necessário um trabalho de maior dimensão. Verifique o acesso de grua, as vigas de elevação, a capacidade de carga do piso, as larguras das portas e as rotas de evacuação.

Num local sem vigilância, a monitorização remota só pode proporcionar proteção significativa quando as responsabilidades pelos alarmes estão claramente definidas. Os alertas de baixo nível de combustível, temperatura elevada do líquido de arrefecimento, problemas de bateria, tensão anormal, sobrecarga e falha de arranque devem estar ligados a um processo de resposta definido. Um ecrã de monitorização não repara um gerador, e peças sobressalentes guardadas a centenas de quilómetros de distância não resolvem uma paragem crítica.

Também é importante separar a manutenção de rotina da recuperação após avaria. O trabalho de rotina pode ser executado por técnicos locais, enquanto os controlos do alternador, sistemas de sincronização, proteção de transformadores ou manobras de média tensão exigem frequentemente apoio especializado. Esta distinção pode influenciar se um conjunto modular fechado é preferível a uma instalação personalizada de estrutura aberta.

Um percurso prático de decisão

Escolha um grupo gerador industrial de estrutura aberta quando o projeto já dispõe de uma sala de geradores ou contentor devidamente ventilado, seguro e passível de manutenção; quando a integração personalizada é central para o projeto; e quando a equipa consegue assumir a responsabilidade pelas medidas externas de ruído, intempéries e segurança. É uma opção de engenharia robusta, e não uma opção de categoria inferior, quando o seu ambiente de instalação é controlado.

Escolha um gerador fechado quando a rapidez de implantação, a resistência no exterior, o controlo acústico básico e a segurança do equipamento são prioridades. É frequentemente a solução mais prática para locais temporários ou instalações isoladas sem uma central elétrica concluída. Mesmo assim, verifique o desempenho de arrefecimento, o acesso à cobertura, a logística de elevação, os requisitos de ruído e as limitações do invólucro fornecido.

Antes de emitir uma ordem de compra, reúna o fornecedor do gerador, o fornecedor do transformador, o projetista elétrico, o empreiteiro civil e a equipa de operações na mesma análise. Confirme o plano de cargas, a sequência de arranque, a tensão de distribuição, a filosofia de proteção, as condições ambientais, o plano de combustível, a rota de acesso, o espaço de manutenção, a documentação necessária e o âmbito dos testes de aceitação. Esta coordenação é geralmente o que determina se a energia remota se mantém fiável depois de a equipa de comissionamento deixar o local.
