Quais testes de rotina são necessários antes de energizar um transformador de 110 kV?
Antes de energizar um transformador de 110 kV, os testes de rotina devem confirmar a integridade do isolamento, a correção das conexões, a prontidão das proteções e condições operacionais seguras em toda a instalação do transformador.
Para os gestores de controle de qualidade e segurança, a questão central não é se os testes individuais foram concluídos, mas se as evidências combinadas sustentam uma primeira energização segura.
Um transformador de 110 kV pode parecer mecanicamente completo e ainda assim conter umidade, conexões incorretas de taps, isolamento danificado, erros de fiação ou defeitos de proteção.
Esses defeitos ocultos podem causar desarmes imediatos, falha dielétrica, danos ao equipamento, interrupções prolongadas ou graves riscos ao pessoal quando a tensão é aplicada pela primeira vez.
A abordagem mais eficaz é um programa controlado de pré-comissionamento que utilize procedimentos aprovados, instrumentos calibrados, critérios de aceitação documentados e revisão independente dos registros críticos.
Os testes de rotina devem seguir a especificação do projeto, as instruções do fabricante, os requisitos da rede elétrica local e as normas aplicáveis, como IEC 60076, IEC 60214 e IEC 60060.
Os valores dos testes nunca devem ser avaliados isoladamente. Os resultados devem ser comparados com os registros de fábrica, testes anteriores em campo, dados da placa de identificação do transformador e a consistência esperada entre fases.
Os gestores de qualidade também devem verificar se cada relatório de teste identifica o ativo, a data do teste, as condições ambientais, o número de série do instrumento, o pessoal de teste e a decisão de aceitação aprovada.
Os gestores de segurança devem assegurar que os limites de teste, os arranjos de aterramento, os procedimentos de bloqueio, as práticas de descarga e o controle de acesso permaneçam eficazes durante todo o processo de comissionamento.
Antes de iniciar qualquer teste elétrico, confirme que o transformador está corretamente montado, adequadamente aterrado, preenchido com óleo até o nível exigido e livre de vazamentos visíveis ou materiais estranhos.

Uma sequência prática de testes começa com a revisão de documentos e inspeção visual, prosseguindo com verificações elétricas de baixa tensão, diagnósticos de isolamento, testes funcionais e verificação final das proteções.
Essa ordem é importante porque defeitos evidentes de natureza mecânica, documental ou de fiação devem ser corrigidos antes que testes de maior tensão exponham pessoas ou equipamentos a riscos desnecessários.
Confirme que o diagrama unifilar aprovado, os desenhos de fiação, os ajustes de proteção, a lógica dos relés, as listas de cabos e os certificados de teste do transformador estão disponíveis no local de trabalho.
Verifique a placa de identificação do transformador em relação ao projeto, incluindo potência nominal, relação de tensão, grupo vetorial, impedância, método de resfriamento, frequência, faixa de taps e níveis de isolamento.
Verifique se todos os aterramentos temporários de construção, cabos de teste, ferramentas de içamento, materiais de embalagem e objetos estranhos foram removidos antes da liberação final para energização.
Inspecione as buchas quanto a trincas, contaminação, vazamento de óleo, terminais danificados, marcações de fase incorretas e folga insuficiente em relação a estruturas aterradas ou condutores próximos.
Revise os indicadores de nível de óleo, dispositivos de alívio de pressão, equipamentos do conservador, respiradores de sílica gel, radiadores, ventiladores de resfriamento, bombas, válvulas e a vedação do gabinete de marshalling.
Para instalações externas, confirme que os para-raios, equipamentos de aterramento do neutro, terminações de cabos, gabinetes de controle, cercamento, placas de advertência e sistemas de drenagem estão completos.
Qualquer desvio não resolvido deve ser registrado em uma lista de pendências, com responsável, ação corretiva, prazo e confirmação clara de que não compromete a segurança da energização.
A condição do isolamento é a preocupação de maior prioridade antes de energizar um transformador de 110 kV, pois uma falha dielétrica pode causar graves danos ao equipamento e trabalhos prolongados de restauração.

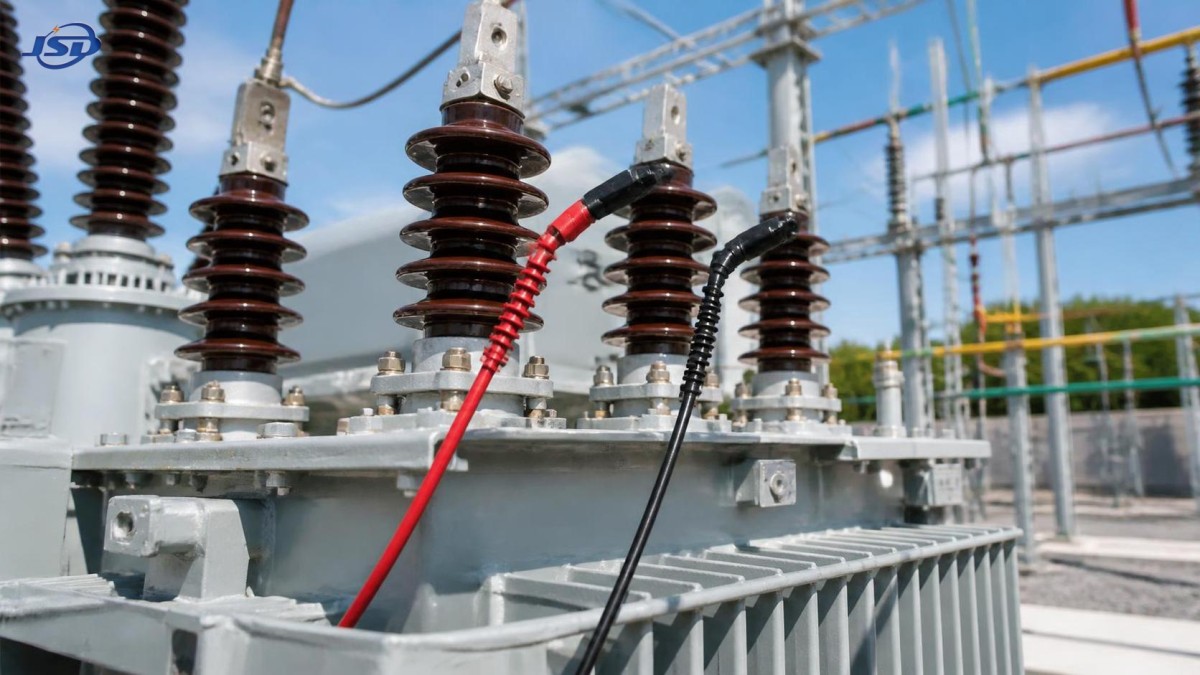

O teste de resistência de isolamento é normalmente realizado entre cada enrolamento e a terra, bem como entre enrolamentos, utilizando uma tensão de teste CC adequada e leituras estabilizadas.
Quando necessário, os resultados devem ser corrigidos pela temperatura e comparados com as referências de comissionamento, orientações do fabricante e os valores relativos obtidos das outras combinações de enrolamentos.
Uma leitura baixa ou instável de resistência de isolamento pode indicar umidade, contaminação superficial, conexões inadequadas, isolamento danificado, aterramento residual de teste ou uma configuração de teste incorreta.
O teste de índice de polarização pode fornecer informações adicionais sobre a secura e a limpeza do isolamento, especialmente quando realizado de acordo com o procedimento aprovado e as condições de temperatura.
O teste de capacitância e fator de dissipação, frequentemente chamado de tan delta ou teste de fator de potência, avalia as perdas de isolamento nos enrolamentos, buchas e sistemas de isolamento associados.
Resultados anormais de fator de dissipação podem revelar ingresso de umidade, envelhecimento do isolamento, contaminação condutiva, deterioração de buchas ou defeitos internos que a resistência de isolamento isoladamente pode não identificar.
Os testes de óleo do transformador devem incluir tensão de ruptura dielétrica, teor de umidade, acidez, tensão interfacial e análise de gases dissolvidos quando exigido pelo escopo do projeto ou pelas condições de armazenamento.
A rigidez dielétrica do óleo confirma a resistência à ruptura elétrica, enquanto os resultados de umidade e gases dissolvidos ajudam a identificar contaminação, superaquecimento, arco interno ou manuseio inadequado durante a instalação.
Quando os resultados dos testes forem duvidosos, não energize com base em suposições. Investigue a causa, repita o teste sob condições controladas e obtenha aprovação de engenharia.
O teste de relação de transformação verifica se a relação de tensão entre os enrolamentos de alta e baixa tensão corresponde à relação da placa de identificação em cada posição de tap disponível.
Para um transformador de 110 kV, o teste de relação é particularmente importante após o transporte, intervenções no comutador de taps, substituição de buchas, reparo interno ou alterações nas conexões externas.
Um desvio de relação pode indicar uma posição de tap incorreta, contatos defeituosos do comutador de taps, danos nos enrolamentos, conexões de fase imprecisas ou incompatibilidade entre o equipamento instalado e o especificado.
O teste de grupo vetorial confirma o deslocamento de fase e o arranjo de conexão dos enrolamentos, como estrela, triângulo, disponibilidade de neutro e defasagem entre enrolamentos.
Uma conexão incorreta do grupo vetorial pode criar correntes circulantes perigosas, operação incorreta das proteções, problemas de operação em paralelo ou erros de sequência de fases quando o transformador é conectado à rede.
O teste de resistência dos enrolamentos verifica a continuidade e a resistência relativa de cada enrolamento de fase, incluindo a influência das posições dos contatos do comutador de taps e a qualidade das conexões.
Quando aplicável, as leituras de resistência devem ser corrigidas pela temperatura e comparadas entre fases, taps, dados de fábrica e quaisquer registros de testes anteriores em campo.
Grandes diferenças entre fases ou leituras instáveis podem indicar terminais frouxos, juntas inadequadas, condutores danificados, contatos defeituosos do comutador de taps ou erros de medição que exigem investigação.
O teste de equilíbrio magnético também pode ser utilizado quando especificado para identificar falhas graves nos enrolamentos ou anomalias no circuito magnético antes de a unidade entrar em serviço.
Esses testes protegem contra uma falha comum de comissionamento: energizar um transformador fisicamente instalado cuja configuração elétrica não corresponde ao projeto da rede.
Os comutadores de taps sob carga e os comutadores de taps sem carga exigem inspeção específica, pois a operação incorreta pode afetar a regulação de tensão, a confiabilidade dos contatos e a capacidade de carregamento do transformador.
Verifique a posição real do tap local e remotamente, depois compare-a com o ajuste de comissionamento aprovado, o plano de tensão do sistema e os resultados do teste de relação do transformador.
Para comutadores de taps sob carga, teste os comandos locais e remotos de subir e descer, a indicação de posição, os fins de curso, a operação do acionamento motorizado, os alarmes, os intertravamentos e a alimentação de controle.
Inspecione separadamente o compartimento de óleo do comutador de taps, quando aplicável, pois a condição do óleo e a operação mecânica podem diferir do tanque principal do transformador.
Verifique todos os estágios de resfriamento, incluindo o sentido de rotação dos ventiladores, a operação das bombas, os controles termostáticos, os sinais de partida automática, os controles manuais, os alarmes e a disponibilidade dos equipamentos de reserva.
O equipamento de resfriamento pode não ser necessário na energização sem carga, mas a operação confirmada é essencial antes que o transformador suporte carga contínua ou enfrente temperaturas ambientes elevadas.
Teste os aquecedores da caixa de marshalling, a iluminação interna, o aperto dos terminais, os aquecedores anticondensação, os prensa-cabos, as medidas anticondensação e a proteção do invólucro contra entrada de água ou poeira.
Aplicações de energia temporária ou remota também exigem verificação disciplinada da fonte de alimentação de apoio. Um transformador devidamente testado não pode compensar condições instáveis de alimentação auxiliar.
Para projetos de contingência, oSistema de Armazenamento de Energia em Reboque Móvel de 100 kW/215 kWh pode suportar cargas auxiliares temporárias, comunicações no local e atividades de implantação controlada.
Seu projeto de bateria LiFePO4, potência nominal de 100 kW, capacidade de 215 kWh, proteção IP54 e recursos de supressão automática de incêndio são adequados para ambientes exigentes de energia temporária.
Os testes de proteção confirmam que o transformador desarmará corretamente em caso de falhas internas, condições operacionais anormais e eventos externos do sistema que exijam isolamento ou resposta de alarme.
Verifique se os ajustes dos relés de proteção correspondem ao estudo de coordenação aprovado, à classificação do transformador, às relações dos transformadores de corrente, às relações dos transformadores de tensão, ao grupo vetorial e ao arranjo de aterramento do neutro.
Testes de injeção primária ou secundária devem ser realizados conforme necessário para validar valores de atuação dos relés, temporização, funções lógicas, circuitos de disparo, alarmes e registros de eventos.
As funções típicas de proteção de transformadores incluem proteção diferencial, proteção de falta à terra restrita, proteção de sobrecorrente, proteção de falta à terra, proteção contra sobrefluxo e proteção térmica contra sobrecarga.
Teste os alarmes e disparos do relé Buchholz, quando instalado, incluindo contatos de acúmulo de gás, contatos de surto de óleo, continuidade da fiação, sinalização e operação correta do disjuntor.
Dispositivos de alívio de pressão, relés de pressão súbita, indicadores de temperatura do óleo, indicadores de temperatura dos enrolamentos, alarmes de baixo nível de óleo e alarmes de falha de resfriamento exigem verificação funcional.
A supervisão do circuito de disparo deve confirmar que cada caminho de disparo do disjuntor é contínuo, corretamente identificado, terminado com segurança e capaz de operar a partir da alimentação prevista da bateria CC.
Os testes de intertravamento são igualmente importantes. Confirme que seccionadoras, chaves de aterramento, disjuntores, proteção do transformador e permissões de controle operam de acordo com a sequência aprovada.
As verificações de SCADA e controle remoto devem confirmar a indicação correta de estado, valores analógicos, transmissão de alarmes, autoridade de controle, marcas de tempo e confiabilidade da comunicação com o centro de controle.
Um relé de proteção pode ser aprovado em um teste isolado e ainda falhar operacionalmente devido a fiação incorreta, polaridade invertida de TC, mapeamento incorreto de terminais ou indisponibilidade de alimentação de controle CC.
A verificação do aterramento protege pessoas e equipamentos ao assegurar que a corrente de falta tenha um caminho eficaz e que as partes condutivas expostas permaneçam em potenciais de toque e passo aceitáveis.
Meça ou verifique o sistema de aterramento da subestação de acordo com o projeto, incluindo o aterramento do tanque do transformador, o aterramento do neutro, a equipotencialização do gabinete de marshalling e as conexões de terra dos para-raios.
Confirme que o equipamento de aterramento do neutro do transformador está instalado exatamente como projetado, seja o sistema de aterramento direto, por resistência, por reatância ou por transformador de aterramento.
As conexões das buchas devem ter o torque verificado utilizando valores aprovados, com ferragens adequadas, superfícies de contato limpas, identificação de fase correta e sem esforço mecânico dos condutores conectados.
Inspecione terminações seladas de cabos, jumpers aéreos, suportes de barramento, conexões de expansão, cones de alívio de tensão, anéis anticorona e distâncias de isolamento antes de aplicar a tensão do sistema.
A instalação dos para-raios deve ser verificada quanto à classificação, atribuição de fase, comprimento do condutor de aterramento, conexões de contador quando utilizadas e terminação elétrica e mecânica segura.
Meça a continuidade das ligações de aterramento e verifique se não permanecem ligações acidentais, conexões temporárias ou conexões não intencionais entre neutro e terra provenientes de trabalhos anteriores de construção ou testes.
Os gestores de segurança devem exigir uma inspeção final documentada envolvendo representantes da construção, comissionamento, operações, qualidade e segurança antes da autorização para energizar.
A liberação final deve ser uma decisão formal baseada em evidências, e não uma declaração informal de que o transformador parece pronto ou de que o cronograma exige a energização.
Compile um dossiê de comissionamento contendo certificados de testes de fábrica, relatórios de testes de rotina em campo, análise de óleo, registros de testes de proteção, verificações de fiação, certificados de calibração e desenhos aprovados.
Documente cada não conformidade, ação corretiva, resultado de reteste, concessão de engenharia e item pendente, distinguindo claramente as restrições operacionais dos verdadeiros impeditivos de energização.
Antes da energização, realize uma reunião abrangendo as responsabilidades de manobra, canais de comunicação, ações de emergência, zonas de exclusão, indicações esperadas e os critérios para abortar a operação.
A energização inicial deve ser monitorada quanto à corrente de energização, comportamento dos relés, ruído anormal, vibração, vazamento de óleo, operação do relé de gás, relação de tensão e sequência de fases.
Após a energização, inspecione novamente o transformador sob tensão e, em seguida, repita as observações após a aplicação da carga e o início da operação normal do equipamento de resfriamento.
Um transformador de 110 kV somente deve ser energizado quando as evidências relativas ao isolamento, relação, enrolamentos, óleo, proteção, aterramento, auxiliares e conexões externas formarem um registro de aceitação consistente.
Para os gestores de controle de qualidade e segurança, esse registro disciplinado é a proteção mais sólida contra falhas evitáveis, eventos de manobra inseguros e perda onerosa de serviço.
