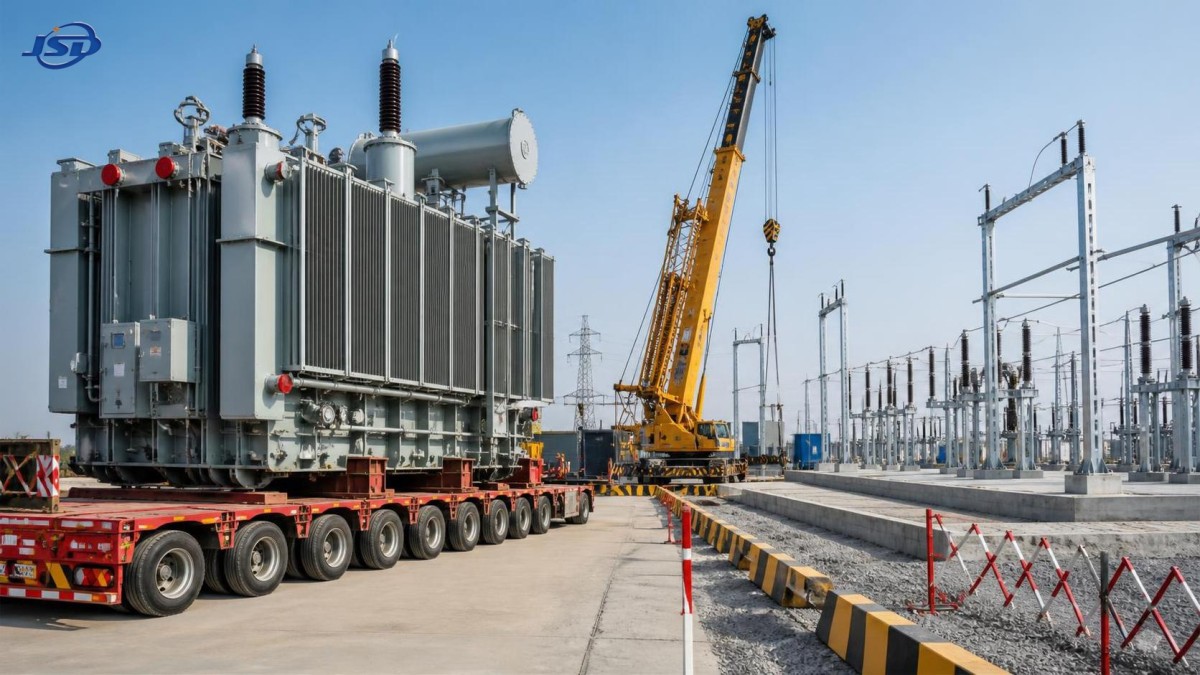

Transformadores de Grande Potência: Transporte, Instalação e Controlo de Riscos do Projeto

Os grandes transformadores de potência estão entre os ativos mais críticos em um projeto de rede elétrica, industrial ou de infraestrutura. Muito antes de energizarem uma subestação ou apoiarem uma planta de processo, eles geram uma cadeia exigente de decisões: levantamentos de rota, estudos de içamento, preparação civil, controle de interfaces, preservação, testes e planejamento de contingência. Um transformador pode chegar como um único item em um cronograma de compras, mas, na prática, ele se comporta como um projeto dentro do projeto.

Para os gerentes de projeto, o principal desafio não é simplesmente levar a unidade até o local. É entregá-la sem danos ocultos, instalá-la em uma condição que permita um comissionamento confiável e evitar que uma atividade atrasada ou incerta afete todos os contratados envolvidos. As orientações a seguir se concentram em como gerenciar grandes transformadores de potência desde a liberação pela fábrica até a energização, com atenção aos riscos que têm maior probabilidade de influenciar o cronograma, o custo e o desempenho do ativo no longo prazo.

Comece pela rota, não pela data de embarque

O planejamento do transporte de um grande transformador deve começar enquanto a estratégia de entrega ainda está sendo definida. O peso bruto da remessa é importante, mas é apenas uma parte do problema. As equipes do projeto também precisam de informações confirmadas sobre dimensões de transporte, cargas por eixo, centro de gravidade, pontos de içamento, restrições ferroviárias ou rodoviárias, capacidades de pontes, limitações portuárias, raios de giro, alturas livres e as condições da via de acesso final.

Uma rota que parece aceitável em um mapa pode falhar em uma aproximação estreita de ponte, em uma linha de serviços públicos não registrada, em solo macio próximo ao portão da subestação ou em um bueiro temporário instalado para o tráfego de construção. Essas questões são dispendiosas quando descobertas depois que o transformador já está no porto ou aguardando em um veículo de transporte pesado. Elas são gerenciáveis quando identificadas com antecedência suficiente para reforçar um trecho da via, ajustar a configuração do reboque, realocar uma linha ou revisar a sequência dos trabalhos no local.

A lição prática é simples: não trate o levantamento de rota como uma formalidade logística. Ele é uma entrega de engenharia. O levantamento deve ser analisado conjuntamente pelo fornecedor de logística, empreiteiro civil, fornecedor do transformador, especialista em içamento e equipe do projeto. Qualquer premissa que não possa ser verificada deve ser registrada como risco, ter um responsável designado e ser encerrada antes da autorização de despacho.

Informações que devem ser definidas antes da liberação do embarque

• Massa e dimensões finais de embarque, incluindo acessórios separados e estruturas de transporte.
• Centro de gravidade confirmado, instruções aprovadas de içamento e elevação por macaco e orientações de manuseio permitidas.
• Restrições específicas da rota, licenças necessárias, requisitos de escolta e limitações climáticas.
• Preparação do acesso ao local, incluindo larguras de portões, áreas de posicionamento de guindastes, capacidade de suporte das vias e drenagem.
• Responsabilidades de recebimento: quem inspeciona, assina os registros de entrega, monitora indicadores de impacto e gerencia o armazenamento.
• Um protocolo de comunicação para alterações de rota, atrasos, incidentes ou leituras incomuns de choque.

Também é prudente distinguir entre a “rota de transporte” e os “últimos 200 metros”. O último trecho dentro do local frequentemente apresenta a maior incerteza porque é compartilhado com trabalhos de escavação, instalação de valas para cabos, instalações temporárias e outros contratados. A movimentação de um transformador pesado não pode depender com segurança de uma área de trabalho que muda todos os dias.

Proteja o transformador contra danos que não são imediatamente visíveis

Danos visíveis recebem atenção porque são fáceis de identificar: um radiador amassado, pintura danificada, uma caixa de bucha quebrada ou embalagem deslocada. Mais preocupantes são as condições que podem afetar a parte ativa sem deixar uma marca externa evidente. Choque excessivo, vibração, entrada de umidade, perda de pressão de ar seco, contaminação ou práticas inadequadas de armazenamento podem introduzir problemas que se tornam aparentes apenas durante os testes ou, pior ainda, após a energização.

Registradores de impacto e indicadores de inclinação são úteis, mas não substituem uma inspeção disciplinada. Suas leituras devem ser verificadas nos pontos de transferência acordados, normalmente no despacho da fábrica, no manuseio portuário, na chegada ao local e no posicionamento final. Se um registrador indicar um evento fora da faixa acordada, a resposta não deve ser uma aceitação ou rejeição automática. A equipe precisa de um caminho de escalonamento definido: proteger a unidade, notificar o fabricante, preservar os registros, inspecionar as áreas relevantes e determinar se é necessária uma verificação elétrica ou mecânica.

O controle de umidade merece igual atenção. Muitos grandes transformadores de potência são transportados com proteção de ar seco ou nitrogênio, dependendo do método de preservação aprovado. Leituras de pressão, registros de ponto de orvalho quando aplicável e condição das vedações devem ser monitorados durante todo o transporte e armazenamento. Uma unidade pode permanecer com segurança por um período prolongado quando a preservação é controlada; ela também pode perder meses do cronograma se esse controle for presumido em vez de documentado.

A janela de instalação é um teste de coordenação

A instalação de transformadores é frequentemente descrita como uma operação de içamento. Na realidade, o içamento é apenas um momento rigidamente controlado dentro de uma janela de instalação mais ampla. A fundação deve ter atingido a condição exigida. As disposições de contenção e drenagem de óleo precisam estar concluídas. As interfaces de proteção contra incêndio, aterramento, rotas de cabos, preparação da sala de controle e acesso para as equipes de montagem devem ser coordenados. Se essas frentes de trabalho estiverem incompletas, o transformador pode chegar ao local e ainda assim ficar exposto a manuseio, armazenamento ou retrabalho desnecessários.

Antes de mover a unidade do veículo de transporte, realize uma revisão formal de prontidão. Esta não é uma reunião cerimonial; é a oportunidade de interromper uma operação mal preparada antes que se torne um incidente. Revise o plano de içamento aprovado, certificados e capacidades dos guindastes no raio real de operação, cálculos de capacidade de suporte do solo, previsão do tempo, zonas de exclusão, canais de comunicação, medidas de contingência e as qualificações de todos que desempenham uma função crítica.

As instruções de manuseio do fabricante do transformador têm prioridade sobre os hábitos informais do local. Pontos de elevação por macaco, direções de tração, olhais de içamento, requisitos de vigas espaçadoras e inclinações permitidas são específicos da unidade. Uma equipe experiente com equipamentos semelhantes ainda deve trabalhar com base nas instruções aprovadas para este equipamento. “Já fizemos isso antes” não é um controle de engenharia.

Riscos comuns de instalação que merecem gerenciamento ativo

O armazenamento não é tempo ocioso

Quando os cronogramas de construção mudam, os transformadores e seus acessórios podem precisar permanecer no local por mais tempo do que o planejado. É nesse ponto que os projetos podem transformar involuntariamente um atraso gerenciável em um problema de qualidade do ativo. As condições de armazenamento devem seguir os requisitos de preservação do fabricante, com uma frequência de inspeção clara e responsabilidade designada. A equipe deve registrar a condição de pressão, o status do dessecante quando utilizado, corrosão externa, proteção contra intempéries, integridade da embalagem e quaisquer sinais de acúmulo de água ao redor da fundação ou área de armazenamento.

Os acessórios precisam de seus próprios controles. Buchas, peças do comutador de tap, equipamentos de resfriamento, painéis de comando e kits de juntas não devem desaparecer em um sistema geral de armazém. Um acessório ausente ou armazenado inadequadamente pode atrasar a montagem tão efetivamente quanto um transformador atrasado. A rastreabilidade em nível de embalagem reduz esse risco e ajuda a equipe de comissionamento a confirmar que a configuração final corresponde à documentação aprovada.

O comissionamento deve validar toda a instalação, não apenas o transformador

Um programa de comissionamento bem-sucedido confirma mais do que valores de resistência de isolamento e verificações de relação de transformação. Ele verifica se o transformador, o sistema de proteção, os controles de resfriamento, o comutador de tap, o arranjo de aterramento, a alimentação auxiliar, os alarmes e os procedimentos operacionais funcionam como um sistema integrado. O escopo exato dos testes depende da classe de tensão, do projeto, das especificações do projeto e das orientações do fabricante, mas o gerente de projeto deve compreender a lógica por trás da sequência.

Os testes e inspeções geralmente incluem verificações visuais e mecânicas, avaliação da condição do óleo, testes de isolamento e enrolamentos, verificação da relação de transformação, confirmação do grupo vetorial, testes de buchas quando especificados, verificações funcionais dos equipamentos de resfriamento, operação do comutador de tap, verificação de alarmes e disparos e verificações do sistema de proteção. Os resultados devem ser analisados em relação aos registros da fábrica e aos critérios de aceitação, e não tratados como números isolados.

Um erro frequente é comprimir o comissionamento porque os trabalhos civis ou o transporte consumiram a folga anteriormente prevista no programa. Isso é compreensível sob pressão de cronograma, mas é uma troca inadequada. O comissionamento é a última oportunidade para identificar defeitos de instalação, erros de fiação, problemas relacionados ao transporte ou incompatibilidades de configuração em condições controladas. Um ponto de retenção de teste disciplinado pode proteger anos de operação.

A energia temporária faz parte do plano de riscos

Durante a instalação e o comissionamento, pode ser necessária energia temporária para iluminação, equipamentos de processamento de óleo, circuitos de controle, instrumentos de teste, bombas, ventilação, comunicações e segurança do local. A perda desse fornecimento no momento errado pode afetar as atividades de preservação ou interromper trabalhos cuidadosamente sequenciados. Para projetos que exigem geração confiável no local, umGrupo Gerador a Diesel Aberto pode apoiar o planejamento de energia temporária em ambientes industriais, comerciais, agrícolas e de construção.

A seleção deve corresponder ao perfil de carga real, e não apenas à maior potência nominal de placa. Considere cargas de partida, requisitos de tensão e frequência, tempo de operação, arranjos de combustível, aterramento, exposição às intempéries, restrições de ruído e a necessidade de chave de transferência automática ou operação em paralelo. Grupos geradores com potências primárias de 50kVA–500kVA, alternadores sem escovas, reguladores eletrônicos e capacidade ATS opcional podem ser relevantes quando a energia temporária deve permanecer estável durante atividades prolongadas no local. A principal questão do projeto não é “Temos um gerador?”, mas “O sistema de energia temporária pode apoiar de forma confiável o trabalho crítico que não pode ser interrompido?”

Transforme o controle de riscos em uma rotina ativa de projeto

Os melhores controles para grandes transformadores de potência geralmente são simples; o que os torna eficazes é o momento e a responsabilidade. Elabore antecipadamente um registro de riscos específico do transformador e revise-o nos marcos em que as condições mudam: congelamento do projeto, aprovação da rota, liberação pela fábrica, transferência do embarque, chegada ao local, prontidão para instalação, conclusão da montagem e prontidão para energização.

Cada item deve ter um gatilho e uma resposta claros. Por exemplo, uma preocupação com a via de acesso não deve permanecer como “monitorar as vias do local”. Ela deve indicar a verificação de capacidade de suporte necessária, a pessoa responsável, o prazo e a ação caso o resultado seja inaceitável. Da mesma forma, uma leitura de baixa pressão de gás deve acionar uma resposta de preservação definida, em vez de uma instrução vaga para “verificar depois”. Ações claras reduzem a ambiguidade quando o projeto está sob pressão.

O controle de documentos faz parte dessa rotina. A equipe deve manter os desenhos aprovados mais recentes, listas de embalagem, registros de testes de fábrica, registros de transporte, registros de armazenamento, listas de verificação de instalação, relatórios de inspeção e resultados de comissionamento em um sistema controlado e acessível às partes adequadas. Quando ocorre um problema, registros incompletos podem transformar uma investigação técnica breve em uma disputa prolongada.

O que os líderes de projeto devem perguntar antes de autorizar a energização

Antes da decisão final de energização, afaste-se dos pacotes individuais de trabalho. O transformador passou por algum evento anormal de transporte ou armazenamento, e ele foi formalmente encerrado? Todos os acessórios estão instalados e corretamente identificados? Os itens pendentes da lista de pendências foram avaliados quanto ao impacto operacional? A proteção, o controle, o resfriamento, os alarmes e os procedimentos de emergência refletem a configuração instalada? Os resultados dos testes estão completos, revisados e aceitos pelas partes responsáveis?

Essas perguntas não têm o objetivo de atrasar o projeto. Elas criam a confiança necessária para energizar um ativo de alto valor de forma responsável. Espera-se que grandes transformadores de potência operem por décadas, frequentemente em locais onde as interrupções têm graves consequências operacionais e públicas. Um processo cuidadoso de transporte, instalação e controle de riscos protege essa expectativa desde o primeiro levantamento de rota até a primeira energização bem-sucedida.

Para as equipes de projeto, a mentalidade mais útil é considerar o transformador como um sistema conectado de decisões de engenharia, logística, construção e operação. Quando essas disciplinas são reunidas antecipadamente, os riscos se tornam visíveis enquanto ainda há espaço para gerenciá-los — e o caminho para uma energia confiável torna-se muito mais previsível.
