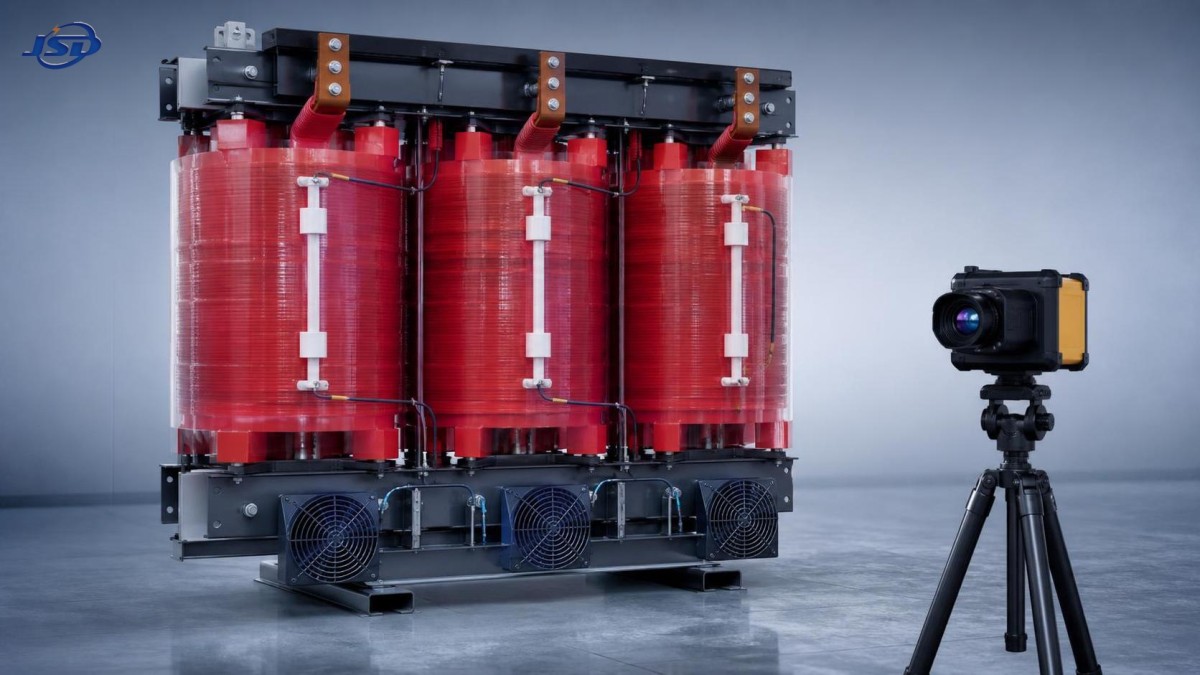

Que manutenção um transformador a seco encapsulado em resina requer?

A manutenção depende menos da operação sem óleo do que do controlo das condições

Um transformador seco de resina fundida é frequentemente selecionado porque elimina as preocupações com incêndio, fugas e manuseamento de óleo associadas a equipamentos isolados a líquido. Esta é uma vantagem significativa, especialmente em subestações interiores, edifícios comerciais, hospitais, centros de dados, instalações industriais, instalações mineiras e instalações de energia renovável. Isso não significa que o transformador possa ser instalado e depois ignorado.

Para o pessoal de manutenção pós-venda, a questão prática não é se as unidades a seco necessitam de manutenção. Necessitam. A questão é quais mecanismos de falha continuam relevantes após a eliminação do óleo do projeto e como detetá-los antes de se transformarem em danos no isolamento, uma paragem forçada ou um projeto de substituição evitável.

As prioridades de manutenção são simples: manter as superfícies de isolamento limpas e secas, preservar o fluxo de ar de arrefecimento, monitorizar a temperatura de funcionamento e o comportamento da carga, inspecionar juntas e ligações, verificar os dispositivos de proteção e investigar tendências anormais em vez de reagir apenas após um alarme ou disparo. O intervalo exato depende do ambiente de instalação, regime de operação, configuração de ventilação e criticidade do local. Um transformador numa sala elétrica limpa e climatizada não deve receber o mesmo plano de manutenção que um instalado junto a um processo de cimento, numa instalação costeira húmida ou que alimente uma carga de energia renovável com ciclos intensos.

Comece pelo ambiente real de serviço

Os enrolamentos de resina fundida são encapsulados em resina epóxi, que proporciona forte suporte mecânico e boa resistência à humidade em comparação com muitos sistemas convencionais de isolamento para transformadores a seco. No entanto, o ambiente de instalação continua a determinar grande parte da carga de trabalho de manutenção. Poeira, contaminação condutiva, vapores químicos, ar carregado de sal, ventilação deficiente da sala e ciclos térmicos repetidos podem reduzir a margem entre o funcionamento normal e a falha.

Antes de definir uma frequência de manutenção, documente o contexto operacional do transformador. As equipas de manutenção devem conhecer o seu padrão de carga, a temperatura máxima registada dos enrolamentos, o histórico de funcionamento dos ventiladores, a temperatura ambiente da sala, o grau de contaminação e quaisquer eventos recentes de falha a montante ou a jusante. Esta linha de base é importante porque uma inspeção visual por si só pode não revelar sobreaquecimento progressivo ou um problema de ligação que se desenvolve sob carga.

• Salas elétricas interiores limpas: Verificações visuais de rotina e inspeções anuais planeadas com paragem podem ser adequadas quando os registos de carga e temperatura são estáveis.
• Locais industriais poeirentos: Normalmente são necessárias limpezas mais frequentes e inspeções dos caminhos de arrefecimento. A acumulação de poeira não é meramente estética; restringe a dissipação de calor e pode tornar-se condutiva quando misturada com humidade ou contaminação do processo.
• Ambientes húmidos, costeiros ou corrosivos: Concentre-se na condensação, corrosão dos terminais, marcas de rastreamento, funcionamento de aquecedores anticondensação quando instalados e condição dos invólucros e entradas de cabos.
• Locais com carga elevada ou serviço crítico: Hospitais, centros de dados, grandes linhas de produção e infraestruturas essenciais requerem monitorização baseada em tendências de temperatura e carga, com um procedimento de resposta definido para leituras anormais.
• Aplicações de energia renovável e cargas cíclicas: Investigue oscilações repetidas de temperatura, carga harmónica, desempenho da ventilação e coordenação das definições de proteção com sistemas baseados em inversores.

“Baixa manutenção” deve, portanto, ser entendida como uma menor carga de manutenção relacionada com fluidos, e não como uma isenção de manutenção baseada na condição.

Inspeção de rotina: procure alterações, não apenas defeitos

Uma inspeção de rotina deve comparar o estado atual do transformador com a sua condição normal. Um leve odor de isolamento sobreaquecido, uma vibração incomum, um ventilador que funciona continuamente ou uma diferença de temperatura entre fases podem ser sinais de alerta mais valiosos do que um defeito visível evidente.

Durante uma inspeção externa com o equipamento energizado, o pessoal deve manter as distâncias de segurança aplicáveis e seguir os procedimentos do local para isolamento e arco elétrico. Observe a condição do invólucro, painéis de acesso, venezianas, entradas de cabos, condutores de ligação à terra, etiquetas de aviso e sinais de entrada de água. Ouça ruído incomum do núcleo, ferragens a vibrar ou ruído dos rolamentos dos ventiladores. Verifique se os ventiladores de arrefecimento arrancam e param nos pontos de ajuste de temperatura esperados e se o controlador de temperatura apresenta valores credíveis.

Quando o acesso seguro e os procedimentos locais o permitirem, inspecione as superfícies visíveis da resina quanto a fissuras, descoloração, marcas carbonizadas, rastreamento superficial ou depósitos acumulados. Pequenas marcas superficiais na resina não provam automaticamente que um enrolamento é inseguro. A questão importante é saber se a marca é nova, se está a propagar-se, se está associada a sobreaquecimento ou se é acompanhada por resultados anormais de testes elétricos. Qualquer fissura suspeita próxima de uma ligação de alta tensão, espaçador ou área de aquecimento localizado merece análise do fabricante antes de a unidade voltar a operar em serviço exigente.

Inspecione também barramentos, terminações de cabos, ligações flexíveis e conexões aparafusadas quanto a descoloração, folga, corrosão ou isolamento deformado. O aquecimento das ligações é uma causa comum e evitável de paragens relacionadas com transformadores. Um transformador pode estar eletricamente saudável enquanto um terminal de cabo com binário inadequado gera calor suficiente para danificar o isolamento do terminal ou acionar um alarme de temperatura.

A limpeza é uma tarefa de fiabilidade térmica

A limpeza é uma das atividades de manutenção mais importantes para um transformador seco de resina fundida, especialmente em subestações fechadas e ambientes industriais. O objetivo não é fazer com que a unidade pareça nova. É restaurar os percursos de ar projetados e evitar que os depósitos reduzam a resistência superficial do isolamento ou retenham humidade.

Desenergize, isole, bloqueie e verifique sempre a ausência de tensão antes da limpeza interna. Siga os procedimentos do fabricante e as regras de segurança do local. A poeira solta é normalmente removida com um aspirador industrial devidamente classificado e ar seco e limpo a pressão controlada. O pessoal deve evitar forçar detritos para o interior dos canais dos enrolamentos, sensores de temperatura, áreas dos terminais ou motores dos ventiladores. Ferramentas abrasivas, solventes agressivos e limpeza com ar comprimido sem controlo podem danificar superfícies, deslocar cablagens ou dispersar a contaminação em vez de a remover.

Se os depósitos forem oleosos, quimicamente agressivos, condutivos ou difíceis de remover, trate a condição como uma investigação e não como uma questão de limpeza rotineira. Identifique primeiro a fonte de contaminação: maquinaria próxima, fuga de composto para cabos, material de processo transportado pelo ar, entrada de água ou vedação inadequada do invólucro. Limpezas repetidas sem corrigir a fonte transformam um problema operacional previsível num custo de manutenção recorrente.

Após a limpeza, confirme que as aberturas de ventilação estão desobstruídas e que não permanecem panos, detritos, ferragens soltas ou ferramentas no invólucro. Em unidades com arrefecimento por ar forçado, inspecione as proteções dos ventiladores, pás, motores, cablagens, contactores e direção do ar. A capacidade de ar forçado só deve ser considerada disponível quando todo o sistema de arrefecimento tiver sido testado e estiver operacional.

A monitorização da temperatura deve ser interpretada, não apenas registada

A maioria das instalações modernas de transformadores a seco utiliza indicadores de temperatura dos enrolamentos, detetores de temperatura por resistência, termístores ou um sistema de proteção e controlo de temperatura. Estes dispositivos são essenciais, mas um valor de alarme por si só não explica a causa de uma temperatura elevada.

Quando ocorre um alarme de temperatura, analise a carga por fase, a temperatura ambiente, o estado dos ventiladores, a ventilação, o conteúdo harmónico quando relevante e o histórico recente de carga. Compare as leituras entre as fases. Um aumento uniforme em todas as fases pode refletir temperatura ambiente elevada, funcionamento sobrecarregado ou ventilação bloqueada. Uma diferença significativa entre fases pode indicar carga desequilibrada, uma ligação defeituosa, posição incorreta do sensor, restrição localizada de arrefecimento ou uma preocupação relativa ao enrolamento.

A resposta deve basear-se numa tendência. Uma temperatura de enrolamento que sempre funcionou próximo de um nível conhecido é diferente de uma que aumenta gradualmente sob as mesmas condições de carga e ambiente. Os registos de manutenção devem incluir a temperatura medida, corrente de carga, temperatura da sala, estado de funcionamento do ventilador, estado do alarme e ação corretiva. Esta disciplina simples permite às equipas de manutenção distinguir um evento isolado de uma tensão de envelhecimento do isolamento.

Não presuma que uma capacidade declarada de sobrecarga permite funcionamento irrestrito. Por exemplo, uma unidade projetada para funcionamento com ar forçado pode ser capaz de suportar 120% da carga nominal sob condições especificadas, mas essa capacidade depende do projeto aplicável, das condições ambiente, do desempenho da ventilação, dos limites de temperatura e da duração. Não substitui a confirmação de que o transformador e os seus controlos de arrefecimento estão a funcionar conforme previsto.

Verificações elétricas durante paragens planeadas

Os testes periódicos fora de serviço devem ser selecionados de acordo com a potência do transformador, criticidade, idade, histórico de falhas e a norma de manutenção aplicável ou especificação do proprietário. Os resultados dos testes são mais úteis quando comparados com os valores de comissionamento e registos de testes anteriores. Um resultado isolado sem uma linha de base pode ser difícil de interpretar.

Alguns proprietários também especificam testes de descarga parcial, medições de perdas dielétricas ou outros diagnósticos avançados após uma falha, durante testes de aceitação ou quando as condições de funcionamento o justificam. Estes testes não devem ser adicionados de forma casual. Exigem métodos de teste adequados, interpretação experiente e um motivo claro para os dados. A abordagem correta é seguir a documentação do fabricante, os requisitos do projeto e as normas IEC, GB ou locais aplicáveis, em vez de aplicar um único pacote de testes genérico a todos os transformadores.

Preste atenção à proteção, aos ventiladores e aos circuitos auxiliares

Muitas falhas de transformadores não são causadas pelo próprio enrolamento de resina fundida. Agravam-se porque o sistema de aviso, arrefecimento ou disparo não estava disponível. Durante a manutenção programada, teste as indicações do controlador de temperatura, contactos de alarme, contactos de disparo, estágios de arranque dos ventiladores, modos manual e automático dos ventiladores e sinais remotos para o sistema de gestão do edifício ou sistema SCADA, quando instalados.

Verifique a cablagem dos sensores e identifique qual sensor corresponde a cada fase. Um controlador pode apresentar um valor plausível mesmo quando um sensor foi ligado incorretamente ou se desviou do comportamento esperado. Os registos de teste devem incluir os pontos de comutação efetivamente observados, e não apenas uma caixa assinalada indicando que o controlador foi inspecionado.

A coordenação da proteção também é importante após alterações no sistema. Um novo motor de grande porte, acionamento de frequência variável, banco de condensadores, inversor ou transformador em paralelo pode alterar os níveis de falha, a exposição a harmónicos e o equilíbrio de carga. Quando o sistema elétrico muda materialmente, reveja as definições de proteção do transformador e as premissas de carga. Um departamento de manutenção não deve herdar uma condição operacional revista sem receber as informações relevantes de comissionamento e proteção.

Pressupostos comuns que criam riscos evitáveis

O primeiro pressuposto enganador é que o encapsulamento em epóxi torna a humidade irrelevante. O isolamento do enrolamento pode resistir bem à humidade, mas condensação, poeira, terminais corroídos, entrada pela caixa de cabos e rastreamento através de superfícies externas contaminadas continuam a ser riscos reais. O segundo é que o desempenho ao fogo F1 ou um sistema de isolamento não inflamável elimina a necessidade de controlar a temperatura. O desempenho ao fogo e o envelhecimento térmico estão relacionados com questões operacionais diferentes.

Um terceiro pressuposto é que uma sala limpa significa sempre um transformador limpo. Poeira fina pode acumular-se nos canais dos enrolamentos e nas superfícies superiores muito antes de ser evidente a partir da entrada da sala elétrica. O quarto é que um alarme é um evento de manutenção e não um evento operacional. Os alarmes de temperatura devem desencadear uma avaliação imediata da carga, do arrefecimento e do comportamento da proteção, seguida de uma análise técnica documentada.

Por fim, as equipas de manutenção devem evitar tratar todos os projetos de transformadores a seco como intercambiáveis. Classe de tensão, classe de isolamento, projeto do invólucro, construção do enrolamento, configuração de arrefecimento, configuração de tomadas, acessórios e condições ambientais locais afetam o plano de inspeção. Como referência, umTransformador de Distribuição Seco de Resina Fundida de 33 kV utilizado para reduzir a tensão para um sistema de distribuição de baixa tensão pode exigir atenção particular à condição das terminações de alta tensão, exposição a raios e sobretensões, funcionalidade do controlo de temperatura e disponibilidade de arrefecimento por ar forçado quando a operação em sobrecarga faz parte da estratégia operacional.

Quando uma condição anormal necessita de escalonamento

O pessoal de manutenção deve escalar a situação em vez de simplesmente repor e monitorizar quando houver alarmes de temperatura repetidos, desvio inexplicável de temperatura entre fases, rastreamento ou carbonização visível, fissuras associadas a evidências térmicas, ruído anormal persistente, alteração pós-falha nos valores de teste, evidências de sobreaquecimento dos terminais, resina danificada à volta das ligações ou um dispositivo de proteção que falhe no teste funcional.

Após um curto-circuito ou grande falha externa, não presuma que uma aparência normal prova uma condição interna normal. As forças mecânicas podem afetar enrolamentos e ligações mesmo quando não há danos externos evidentes. Analise a magnitude e duração da falha, inspecione a unidade, realize os testes justificados pelo evento e obtenha orientação do fabricante quando os resultados ou sintomas forem incertos.

O programa de manutenção mais eficaz é, portanto, um ciclo disciplinado: inspecionar, medir, comparar, corrigir e registar. A tecnologia de resina fundida reduz várias cargas tradicionais de manutenção de transformadores, mas a fiabilidade continua a depender de percursos de arrefecimento limpos, proteção de temperatura fiável, juntas elétricas em bom estado e registos suficientemente bons para mostrar quando o funcionamento normal começa a mudar.
