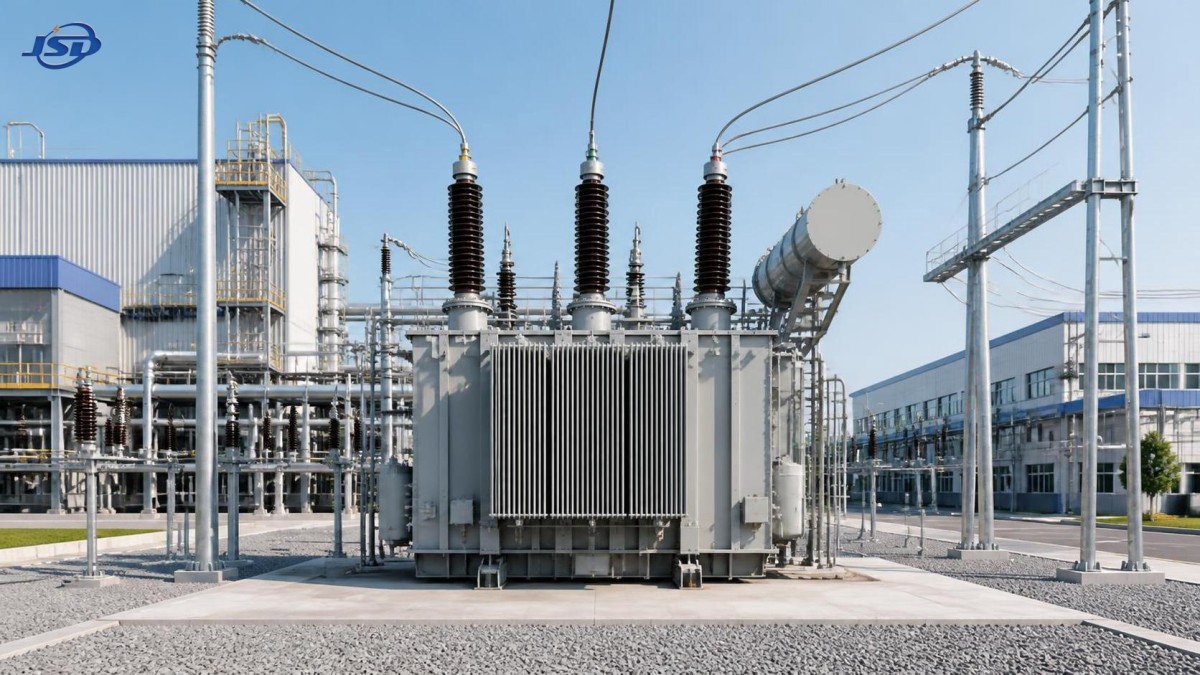

O que é um transformador de potência? Principais aplicações em sistemas de redes industriais e de concessionárias

Uma equipe de manutenção pode inicialmente perceber o problema como um incômodo recorrente, e não como um grande evento elétrico: motores hesitam durante a partida, controles sensíveis são reiniciados, as luzes diminuem de intensidade quando uma carga elevada entra em operação, ou uma linha de produção precisa parar após uma falha no alimentador. Em um contexto de concessionária, o sintoma pode ser uma reclamação de tensão na extremidade de uma área de atendimento ou dificuldade para acomodar uma nova conexão de carga. A origem nem sempre é o transformador, mas ele costuma ser central para a investigação porque fica entre níveis de tensão e determina quanta potência pode ser transferida com segurança por essa parte da rede.

É nesse ponto que uma pergunta básica se torna prática: o que é um transformador de potência e o que ele realmente faz em um sistema de rede industrial ou de concessionária? Compreender sua função ajuda a evitar um erro comum — tratar todo problema de tensão como uma questão de cabo, aparelhagem de manobra ou carga sem verificar se o equipamento de conversão de tensão está corretamente dimensionado, configurado, resfriado e protegido.

O equipamento que conecta diferentes níveis de tensão

Um transformador de potência é um dispositivo elétrico estático que transfere energia em corrente alternada de um circuito para outro por meio de indução eletromagnética. Sua principal função é alterar a tensão mantendo inalterada a frequência elétrica. Ele pode elevar a tensão para uma transmissão eficiente a longas distâncias, reduzi-la para uso pelos equipamentos ou proporcionar isolamento elétrico entre seções de um sistema.

A configuração básica inclui um núcleo de aço magnético e dois ou mais enrolamentos. Quando a corrente alternada passa pelo enrolamento primário, ela cria um fluxo magnético variável no núcleo. Esse fluxo induz tensão no enrolamento secundário. A relação de tensão depende em grande parte da relação de espiras entre os enrolamentos. Mais espiras no lado secundário produzem uma tensão mais alta; menos espiras produzem uma tensão mais baixa.

O processo parece simples, mas o contexto operacional é importante. Um transformador deve suportar a carga esperada, tolerar esforços relacionados a manobras e descargas atmosféricas quando aplicável, gerenciar o calor e manter uma tensão adequada no ponto de recebimento. Se qualquer uma dessas condições for negligenciada, uma relação de tensão tecnicamente correta ainda poderá resultar em fornecimento não confiável.

Em discussões cotidianas, “transformador de potência” às vezes é usado de forma ampla para quase qualquer transformador em uma rede elétrica. Em um contexto mais rigoroso de concessionária, geralmente se refere a unidades maiores utilizadas em usinas de geração, redes de transmissão e subestações. Os transformadores de distribuição são, em geral, o estágio final de redução de tensão antes de a eletricidade chegar às instalações ou aos usuários locais. Ambos se baseiam no mesmo princípio eletromagnético, mas suas condições de instalação, capacidades, classes de tensão e prioridades operacionais podem diferir significativamente.

Por que a tensão deve mudar antes que a energia seja transmitida ou chegue aos equipamentos

A eletricidade enviada a longas distâncias em baixa tensão exige corrente mais alta para a mesma quantidade de potência. Correntes mais altas aumentam as perdas nos condutores e podem exigir cabos ou condutores aéreos maiores. Por isso, as concessionárias utilizam estágios de transformadores elevadores próximos às fontes de geração para aumentar a tensão antes da transmissão. Nas subestações, outros transformadores reduzem progressivamente essa tensão para as redes regionais de distribuição.

Quando a eletricidade chega a uma planta industrial, edifício comercial, hospital ou projeto de infraestrutura, o fornecimento de entrada ainda pode estar em uma tensão muito superior à necessária para motores, iluminação, painéis de controle e quadros gerais de distribuição de baixa tensão. Um transformador abaixador faz essa ligação.

Por exemplo, uma instalação alimentada em média tensão pode precisar de um transformador que converta o nível de entrada para 0.4 kV para cargas de baixa tensão. Essa configuração permite que a instalação receba energia em uma tensão de distribuição prática enquanto opera equipamentos projetados para seu sistema local de baixa tensão. Ela também oferece aos projetistas um ponto controlado para coordenação de proteção, medição, decisões de aterramento e planejamento de carga futura.

Onde a seleção do transformador se torna uma questão operacional real

Em uma instalação industrial, as decisões sobre transformadores geralmente surgem quando uma planta está sendo ampliada, equipamentos elétricos antigos estão sendo substituídos, inversores de velocidade variável estão sendo adicionados ou uma linha de processo de alta demanda está sendo instalada. A primeira tentação é selecionar uma unidade apenas com base na carga conectada atual. Essa abordagem pode ser arriscada porque a carga conectada não é o mesmo que a demanda simultânea, e a demanda não é o mesmo que o regime térmico de um transformador nas condições ambientais reais.

Considere uma planta com motores de grande porte. Durante a partida, algumas configurações de motores podem gerar uma demanda temporária substancial de corrente. Se o transformador, o alimentador a montante e os ajustes de proteção não tiverem sido avaliados em conjunto, a queda de tensão poderá interferir nos controles ou em outros equipamentos. Por outro lado, selecionar uma unidade excessivamente grande sem considerar a carga operacional pode aumentar desnecessariamente as perdas em vazio e o custo do equipamento. A escolha adequada depende do perfil de carga da instalação, do método de partida, do fator de potência, do conteúdo harmônico, da expansão planejada e das condições de ventilação — não apenas de um valor de placa.

Os sistemas de concessionárias enfrentam um desafio relacionado, porém mais amplo. Um transformador pode precisar atender às mudanças sazonais de demanda, à geração renovável distribuída, à reconfiguração de alimentadores ou a uma base crescente de clientes. A regulação de tensão e os ajustes de tap tornam-se importantes porque uma tensão satisfatória em um nível de carga pode deixar de ser satisfatória quando a condição da rede muda. Portanto, o transformador de potência faz parte de um sistema maior, e não de uma aquisição isolada.

Equívocos comuns que levam a decisões inadequadas

“Um transformador gera energia.”

Não gera. Um transformador transfere energia elétrica entre circuitos e altera tensão e corrente proporcionalmente à sua relação de enrolamentos. Há perdas no núcleo e nos enrolamentos, portanto a potência de saída é ligeiramente inferior à potência de entrada. Seu objetivo é a entrega eficiente e utilizável de energia, não a geração de energia.

“A potência nominal em kVA me diz tudo.”

A capacidade é essencial, mas é apenas uma parte da decisão. Uma unidade adequada também deve corresponder à tensão primária e secundária, à frequência, ao grupo de conexão ou grupo vetorial quando relevante, à impedância, à classe de isolamento, ao método de resfriamento, ao ambiente de instalação e aos requisitos aplicáveis do projeto. Dois transformadores com a mesma potência nominal em kVA podem se comportar de maneira diferente na mesma rede porque sua impedância e configuração afetam a corrente de falta e a operação em paralelo.

“Unidades a seco e preenchidas com líquido são intercambiáveis.”

Elas desempenham a mesma função elétrica fundamental, mas seus meios de resfriamento, necessidades de instalação, considerações de incêndio, práticas de manutenção e restrições ambientais diferem. Unidades preenchidas com líquido são amplamente utilizadas em muitas aplicações externas e de alta capacidade. Transformadores a seco são frequentemente considerados quando a instalação interna, o desempenho em caso de incêndio, a redução de preocupações relacionadas a fluidos ou as condições de espaço influenciam o projeto. A escolha final deve basear-se no projeto elétrico e nos requisitos locais do empreendimento, e não em uma preferência geral.

“Se a tensão estiver errada, o transformador deve estar com defeito.”

Problemas de tensão podem resultar do comprimento do alimentador, dimensionamento dos condutores, conexões inadequadas, carga excessiva, posição incorreta do tap, variação da alimentação a montante, distorção harmônica ou problemas de proteção e controle. O transformador deve ser verificado, mas substituí-lo antes de identificar a causa pode desperdiçar tempo e deixar a falha real sem solução.

Uma forma prática de avaliar a aplicação

Comece pelos lados da fonte e da carga. Registre a tensão de entrada real ou especificada, a tensão de saída necessária, a frequência do sistema, o arranjo de aterramento e o tipo de carga esperado. Esses detalhes estabelecem se a configuração elétrica básica do transformador é adequada.

Em seguida, examine o padrão de carga. A instalação opera com uma carga razoavelmente estável ou alterna entre operação leve e picos acentuados? Há motores grandes, equipamentos de soldagem, retificadores, sistemas UPS, acionamentos ou equipamentos de carregamento? Cargas não lineares podem introduzir harmônicos que aumentam o aquecimento nos enrolamentos e condutores associados. Um transformador selecionado para cargas lineares comuns pode precisar de avaliação adicional quando a carga inclui uma quantidade significativa de equipamentos eletrônicos de potência.

Depois, observe o local físico. Salas internas de transformadores, subsolos, coberturas, oficinas empoeiradas, ambientes de mineração e subestações de energia renovável impõem exigências diferentes. Ventilação, temperatura ambiente, distância livre, umidade, acesso para inspeção, limites de ruído e medidas de segurança contra incêndio devem ser considerados antes de o equipamento chegar ao local. Esses detalhes frequentemente são descobertos tarde demais, quando uma unidade já foi especificada, mas o encaminhamento dos cabos, o fluxo de ar da sala ou o acesso para movimentação continuam sem solução.

A coordenação de proteção é outra etapa importante. Fusíveis, disjuntores, relés, proteção contra surtos e dispositivos de proteção a jusante devem funcionar em conjunto. A impedância do transformador influencia a corrente de falta disponível, enquanto a corrente de energização pode afetar o comportamento durante a energização. Os ajustes devem ser desenvolvidos por engenheiros elétricos qualificados utilizando as informações reais do sistema. Não basta copiar ajustes de outra instalação com potência nominal de transformador semelhante.

Uma opção de nível de distribuição para instalações de média tensão

Quando um projeto precisa reduzir uma alimentação de 10 kV para 0.4 kV, pode-se considerar um projeto de distribuição a seco com resina fundida se suas características de instalação forem adequadas ao projeto. O Transformador de Distribuição a Seco de Resina Fundida de 10kV é especificado para transformação abaixadora de 10 kV para 0.4 kV e está disponível em uma faixa de capacidade de 30–2500 kVA. Essa faixa pode ser relevante para instalações com diferentes demandas de distribuição, desde serviços em edifícios menores até seções maiores de plantas.

Sua construção especificada inclui um núcleo feito de chapa de aço silício de grão orientado laminada a frio, enrolamento de fita de cobre de alta tensão, enrolamento de folha de cobre de baixa tensão e materiais de isolamento à base de resina. Em termos práticos, esses detalhes construtivos estão relacionados ao desempenho elétrico, à resistência mecânica, à integridade do isolamento e ao gerenciamento térmico, mas não eliminam a necessidade de verificar todo o projeto da instalação.

Para projetos em que o planejamento de continuidade é importante, o sistema declarado de proteção e controle de temperatura e a provisão para operação com ar forçado devem ser analisados juntamente com o projeto de ventilação e as regras operacionais da instalação. As informações do produto também listam opções de taps de alta tensão, enquanto tensão, capacidade, frequência, grupo vetorial e perdas podem ser personalizados. Essas escolhas devem ser confirmadas antecipadamente, especialmente se a tensão de entrada da concessionária não for exatamente a mesma da premissa nominal do projeto.

Sinais que merecem investigação profissional

Algumas condições do transformador não devem ser tratadas como ajustes operacionais de rotina. Atuações repetidas da proteção, superaquecimento sem explicação, zumbido incomum que muda abruptamente, danos visíveis no isolamento, odor persistente, terminais soltos ou descoloridos, ou evidências de umidade exigem avaliação imediata por pessoal qualificado. Em uma unidade a seco, caminhos de ventilação bloqueados e acúmulo de poeira também podem contribuir para temperatura elevada, especialmente em ambientes industriais.

O desequilíbrio de tensão a jusante pode indicar carregamento desigual, conexões inadequadas, problemas no lado da alimentação ou um problema no transformador ou nos condutores conectados. Antes de tirar conclusões, devem ser realizadas medições com instrumentos adequados e procedimentos seguros. A comparação de tensões de fase, corrente de carga, indicações de temperatura e condição das conexões pode delimitar a investigação. Isolamento elétrico, testes, reparos e alterações nos ajustes de proteção devem seguir práticas de trabalho autorizadas.

Impedindo que o transformador se torne a parte esquecida do sistema

Um transformador de potência frequentemente opera silenciosamente por longos períodos, motivo pelo qual pode ser negligenciado até que um problema se torne perturbador. Uma abordagem melhor é incluí-lo no planejamento normal de manutenção elétrica. Mantenha as áreas de ventilação desobstruídas, inspecione as conexões acessíveis durante paradas programadas, revise o carregamento quando novos equipamentos forem adicionados e investigue alarmes repetidos em vez de simplesmente redefini-los. Quando as cargas da instalação mudarem, reveja o regime do transformador em vez de presumir que a seleção original ainda é adequada.

A ideia central é simples: um transformador não é apenas uma caixa que altera tensão. É uma ligação projetada entre as condições de alimentação e as cargas operacionais reais. Quando relação de tensão, capacidade, resfriamento, proteção, ambiente de instalação e demanda futura são considerados em conjunto, ele pode oferecer suporte a uma distribuição estável em redes de concessionárias, instalações industriais, sistemas de energia renovável e edifícios críticos. Quando esses fatores são tratados separadamente, até mesmo um transformador corretamente dimensionado pode se tornar o ponto fraco de um sistema elétrico que, de outra forma, seria capaz.
