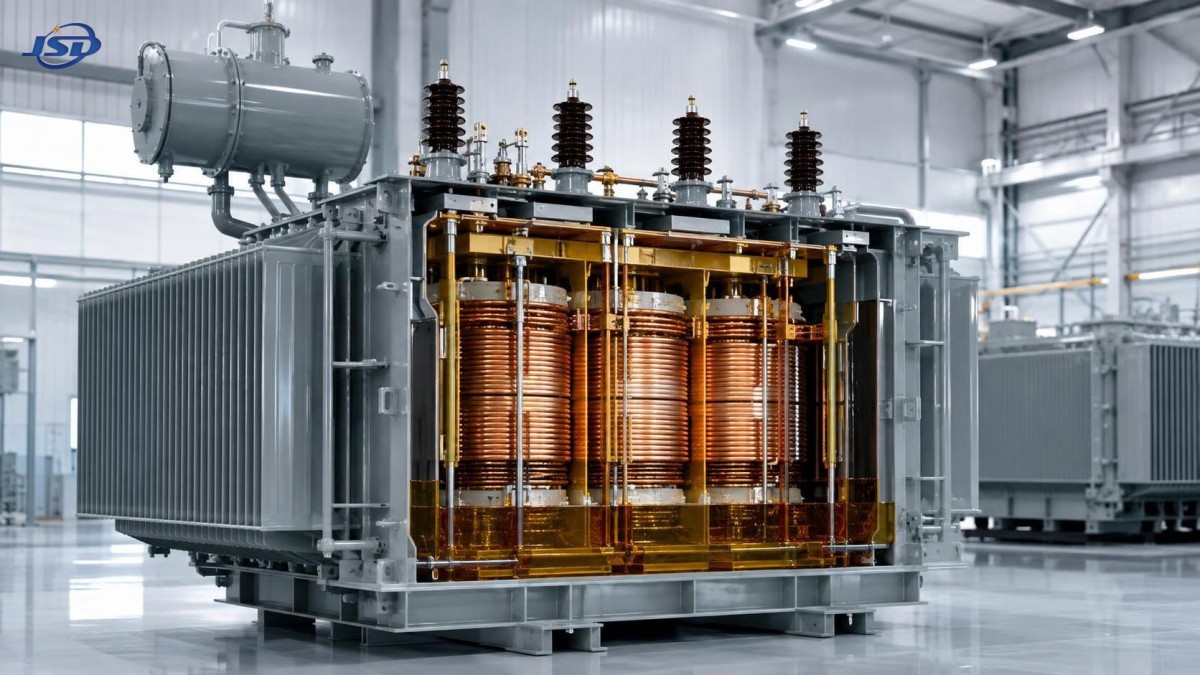

Como os enrolamentos de cobre melhoram a dissipação de calor sob operação contínua de alta carga

Os enrolamentos de cobre melhoram o desempenho térmico sob carga elevada contínua principalmente pela redução da resistência dos enrolamentos. Uma resistência menor produz menos perdas em carga na mesma corrente, de modo que menos calor precisa ser dissipado pela bobina, isolamento, óleo, tanque e ar circundante. Isso é importante porque a temperatura do enrolamento não é determinada apenas pela perda elétrica. Ela resulta da geração de calor, dos caminhos disponíveis para transferência de calor, do meio de resfriamento, da temperatura ambiente e da duração da carga.

Para um transformador submetido a uma carga pesada sustentada, a perda relevante é geralmente expressa comoI²R. A corrente aumenta com a carga, enquanto a perda resistiva resultante aumenta com o quadrado da corrente. Portanto, um aumento moderado da corrente pode gerar um aumento desproporcional de calor. O cobre não elimina essa relação, mas sua resistividade elétrica relativamente baixa reduz o valor inicial de R. Com seção transversal adequada do condutor e projeto apropriado do enrolamento, a bobina produz menos calor em um determinado ponto de operação do que uma alternativa de maior resistência.

O calor começa dentro do condutor

Os enrolamentos de transformadores são condutores densamente dispostos, separados por isolamento e montados ao redor do núcleo. O calor gerado em uma espira interna deve atravessar o material condutor, as camadas de isolamento, os dutos de óleo ou canais de ar e o sistema de resfriamento externo antes de chegar ao ambiente. O local mais quente costuma estar dentro do enrolamento, e não na superfície do tanque. Um tanque que parece apenas moderadamente quente não comprova que o ponto quente do enrolamento esteja dentro de uma faixa aceitável.

O cobre possui alta condutividade térmica, além de baixa resistência elétrica. O calor gerado em um condutor de cobre se distribui mais facilmente ao longo e através do condutor, reduzindo diferenças severas de temperatura local em uma bobina bem projetada. Isso favorece um campo térmico mais uniforme, especialmente onde a densidade de corrente é alta ou onde várias camadas de enrolamento estão compactamente agrupadas. A uniformidade é importante porque o envelhecimento do isolamento é regido pela área local mais quente, e não pela temperatura média do óleo.

O benefício depende da geometria do condutor. Um enrolamento de cobre com seção transversal insuficiente ainda apresenta alta densidade de corrente e pode operar em alta temperatura. Por outro lado, um condutor com seção transversal ampla, mas com caminhos de resfriamento inadequados, pode reter calor nas camadas internas. Portanto, o cobre faz parte de um sistema térmico, não substitui dutos adequados, projeto de isolamento, circulação de óleo, capacidade dos radiadores ou espaço de instalação.

Resistência, temperatura e o efeito de realimentação

A resistência do cobre aumenta à medida que a temperatura sobe. Sob carga prolongada, isso gera um ciclo de realimentação: a corrente causa perdas no condutor, as perdas elevam a temperatura do enrolamento e o cobre mais quente apresenta maior resistência. O aumento é previsível, mas torna-se importante quando as margens térmicas já são estreitas. Um projeto com menor resistência inicial dispõe de mais margem antes que essa realimentação acrescente perdas extras significativas.

Em carga estável, a geração e a remoção de calor acabam se aproximando do equilíbrio. A temperatura final não é atingida imediatamente. Unidades imersas em óleo possuem inércia térmica, portanto as temperaturas podem continuar subindo após a carga elétrica parar de aumentar. Leituras de curta duração realizadas logo após uma alteração de carga podem, assim, subestimar a temperatura final do enrolamento e do óleo. A operação contínua sob alta carga deve ser avaliada em relação à resposta tempo-temperatura, e não com base em uma única medição instantânea.

Os testes de resistência dos enrolamentos são úteis para comparar fases e detectar conexões anormais, mas não conseguem, isoladamente, verificar o comportamento térmico sob carga de serviço. Os valores de teste normalmente são corrigidos para uma temperatura de referência. Uma baixa resistência corrigida indica desempenho eficiente do condutor, mas o resultado operacional também depende da corrente de carga real, da condição de resfriamento, da disposição dos enrolamentos e da temperatura do líquido isolante ou do ar ambiente.

O tamanho do condutor costuma ser mais importante do que o rótulo do material

A expressãotransformador de enrolamento de cobre de alta eficiência só é significativa quando reflete o projeto completo do enrolamento. O cobre permite um enrolamento compacto para uma determinada meta de resistência, mas a compactação pode reduzir o espaço dos canais de resfriamento se for levada longe demais. A melhor configuração equilibra resistência elétrica, resistência mecânica, distâncias dielétricas, circulação de óleo e transferência de calor das seções internas da bobina.

A densidade de corrente é um indicador prático porque relaciona a seção transversal do condutor à corrente transportada. Densidade de corrente excessiva concentra a perda I²R em um volume menor de condutor. Durante um período longo de carga pesada, o enrolamento interno de baixa tensão pode tornar-se uma limitação térmica porque conduz alta corrente e pode estar localizado onde a remoção de calor é menos direta. Os enrolamentos de alta tensão conduzem menor corrente, mas seus condutores menores, a construção do isolamento e sua posição no conjunto de enrolamentos também exigem atenção.

Uma seção transversal maior de cobre reduz a resistência, mas também altera as dimensões da bobina e as forças mecânicas. Os projetistas devem preservar os dutos de óleo e as distâncias de isolamento em vez de simplesmente preencher o espaço disponível com mais condutor. A redução da área dos canais pode restringir a circulação natural de óleo; a menor perda elétrica pode então ser parcialmente compensada por uma transferência de calor pior. A comparação relevante é a temperatura esperada do ponto quente no perfil de carga especificado, e não apenas o peso do condutor.

Como o calor deixa um enrolamento de cobre imerso em óleo

Em um transformador imerso em óleo, o cobre transfere calor através de seu isolamento superficial para o líquido isolante. O óleo aquecido torna-se menos denso e sobe, enquanto o óleo mais frio desce para substituí-lo. Essa circulação natural transporta o calor para as paredes do tanque e os radiadores. O desempenho de resfriamento diminui quando o fluxo de óleo é obstruído, o nível de óleo é inadequado, os radiadores estão sujos ou o espaço ao redor impede uma convecção eficaz.

Os dutos dos enrolamentos são passagens projetadas para direcionar o óleo através das regiões onde o calor é produzido. Seu layout é especialmente relevante sob carga pesada contínua. Os dutos radiais encurtam o caminho térmico das camadas condutoras até o óleo em movimento. Os dutos axiais permitem o fluxo vertical através da estrutura do enrolamento. Um enrolamento com temperatura média aceitável, mas circulação mal distribuída, ainda pode desenvolver uma região quente em uma seção restrita.

A condição do óleo também afeta o caminho térmico. Umidade, produtos de oxidação e contaminantes suspensos podem degradar a condição dielétrica e interferir nas superfícies de transferência de calor. Esses problemas nem sempre provocam um alarme imediato de temperatura, mas reduzem a margem durante um evento posterior de alta carga. Um aumento da temperatura do óleo causado pela degradação do resfriamento não deve ser considerado automaticamente um problema do material do enrolamento. A causa pode ser sujeira externa nos radiadores, fluxo de ar limitado, condição inadequada do óleo, falha de um componente de resfriamento ou carga sustentada acima do ponto de projeto térmico.

Diferenciando sintomas de temperatura semelhantes

Diversas condições podem produzir uma alta temperatura do óleo superior, mas exigem respostas diferentes. Os enrolamentos de cobre reduzem as perdas em carga, enquanto a perda no núcleo é influenciada principalmente pelo projeto do núcleo e pelas condições de excitação. Se a temperatura permanecer elevada durante períodos de baixa carga, ou subir após uma alteração da condição de tensão sem aumento comparável de corrente, o problema pode não ser a perda do enrolamento. Um aumento persistente de temperatura em corrente normal também pode indicar resfriamento insuficiente, e não dimensionamento inadequado do condutor.

A inspeção por infravermelho é valiosa para terminais acessíveis, buchas, juntas de cabos, coletores de radiadores e superfícies do tanque, mas não consegue visualizar diretamente o ponto quente do enrolamento interno. Uma superfície externa aparentemente fria pode coexistir com alta temperatura interna quando o caminho térmico está restrito. Indicadores de temperatura, histórico de carga, análise de gases dissolvidos quando aplicável e registros de testes elétricos fornecem uma base mais completa para avaliar a condição térmica interna.

A operação em alta carga exige um perfil de carga, não apenas uma visão da placa de identificação

A capacidade da placa de identificação é uma classificação térmica definida sob condições estabelecidas. Ela não descreve todos os ambientes de operação. Um transformador exposto a alta temperatura ambiente, aquecimento solar direto, instalação enclausurada, fluxo de ar bloqueado nos radiadores, carga rica em harmônicos ou picos frequentes pode atingir alta temperatura interna com uma carga que parece aceitável quando considerada apenas como percentual dos kVA nominais.

A corrente harmônica exige cuidado especial. Componentes de maior frequência aumentam os efeitos de CA nos condutores, incluindo efeitos pelicular e de proximidade, e podem acrescentar perdas parasitas nos enrolamentos e nas partes estruturais. O cobre continua sendo vantajoso devido à sua baixa resistividade, mas uma simples comparação de corrente RMS pode subestimar o aquecimento quando a distorção da forma de onda é significativa. O espectro de carga e o projeto do transformador devem ser considerados em conjunto.

Para sobrecarga de curta duração, o tempo permitido é inseparável da temperatura existente do óleo e das condições de resfriamento. Uma unidade de 15 kV com bobina de cobre projetada para carga de curta duração pode permitir operação a 150% da capacidade nominal por no máximo duas horas quando a temperatura do óleo é monitorada e mantida em ou abaixo de 95 graus C. Essa afirmação não estabelece uma regra universal de sobrecarga: temperatura inicial, condições ambientais, forma de onda da carga e estado do resfriamento determinam se a mesma condição de serviço é termicamente aceitável.

Em uma aplicação de distribuição de 15 kV para baixa tensão, oTransformador de Distribuição de Potência Imerso em Óleo 15kV/0.4kV ilustra a conexão entre o projeto do enrolamento de cobre e o ambiente de resfriamento. Sua faixa de 30-5000 kVA abrange condições térmicas muito diferentes. Portanto, a seleção deve considerar a tensão real, a duração esperada da carga, o conteúdo harmônico, as condições ambientais do local e o espaço de instalação disponível, em vez de considerar somente a capacidade.

Detalhes de instalação podem eliminar a margem térmica

O resfriamento natural depende do movimento do ar ao redor do tanque e dos radiadores. Posicionar uma unidade imersa em óleo muito próxima a uma parede retém o ar aquecido e reduz a diferença de temperatura que impulsiona a rejeição de calor. É especificado um afastamento de pelo menos 1.5 metros da parede para a configuração de produto mencionada; os desenhos específicos do local e os requisitos de segurança continuam prevalecendo. Venezianas, invólucros, valas de cabos e estruturas de cobertura devem ser analisados como um único caminho de fluxo de ar, e não como detalhes construtivos separados.

Poeira, folhas, fibras e depósitos industriais nas aletas dos radiadores reduzem a exposição efetiva da superfície. O resultado geralmente é gradual: o transformador opera normalmente em clima ameno e então atinge um limite de temperatura durante o calor sazonal ou uma carga de processo sustentada. A limpeza deve evitar danos aos revestimentos, paredes das aletas, instrumentos, fiação ou componentes energizados. Todo trabalho de inspeção ou limpeza deve seguir o procedimento aprovado de isolamento e segurança do local.

As conexões dos terminais merecem igual atenção. Uma junta frouxa ou oxidada gera aquecimento localizado por resistência fora do enrolamento. Isso pode ser confundido com um problema interno do transformador, especialmente quando a carga sobe ao mesmo tempo. Descoloração, leituras anormais por infravermelho ou temperatura desigual entre fases próxima a uma bucha devem levar à inspeção da conexão antes de se tirar conclusões sobre a bobina.

O que monitorar durante carga sustentada

A tendência de temperatura é mais informativa do que um único pico. Registre a corrente de carga, a temperatura do óleo superior, a temperatura ambiente, o estado do equipamento de resfriamento e o tempo passado próximo à carga mais elevada. Quando houver um indicador de temperatura do enrolamento disponível, compare sua tendência com a temperatura do óleo superior. Uma diferença crescente entre as duas sob condições de carga semelhantes pode sinalizar uma mudança na transferência de calor interna ou no comportamento da carga.

• Equilíbrio de corrente entre fases: uma fase sobrecarregada não distribui seu calor uniformemente entre as outras fases, mesmo quando a carga total do transformador parece razoável.
• Taxa de aumento de temperatura: um aumento mais rápido do que em eventos anteriores de carga comparável indica alteração no resfriamento, temperatura ambiente mais elevada, mudança na qualidade da carga ou um problema de conexão em desenvolvimento.
• Nível de óleo e vazamento visível: um nível reduzido de líquido pode prejudicar a transferência de calor e deve ser investigado com a unidade em seu estado seguro aprovado.
• Condição do caminho de resfriamento: superfícies dos radiadores, aberturas de fluxo de ar e quaisquer ventiladores ou bombas instalados precisam estar disponíveis antes do início de um longo intervalo de alta carga.

Os enrolamentos de cobre proporcionam sua maior vantagem térmica quando condutores de baixa resistência são combinados com resfriamento corretamente mantido e um perfil de carga compatível com a capacidade térmica do transformador. O material reduz o calor produzido na fonte; o restante do projeto e da instalação ainda deve remover esse calor de forma suficientemente contínua para proteger o isolamento e preservar uma operação estável.
