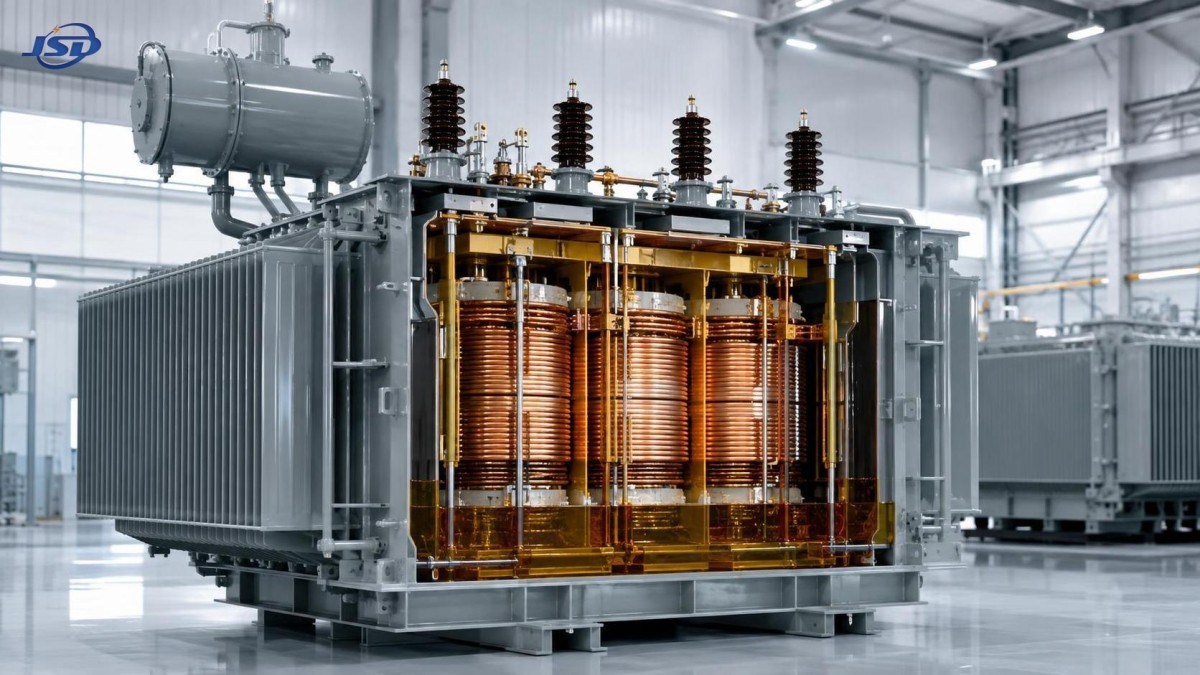

Cómo los devanados de cobre mejoran la disipación de calor durante el funcionamiento continuo con alta carga

Los devanados de cobre mejoran el rendimiento térmico bajo una carga alta continua principalmente al reducir la resistencia del devanado. Una menor resistencia produce menos pérdidas de carga con la misma corriente, por lo que debe disiparse menos calor desde la bobina, el aislamiento, el aceite, el tanque y el aire circundante. Esto es importante porque la temperatura del devanado no está determinada únicamente por las pérdidas eléctricas. Es el resultado de la generación de calor, las rutas disponibles para la transferencia de calor, el medio de refrigeración, la temperatura ambiente y la duración de la carga.

Para un transformador que soporta una carga pesada sostenida, la pérdida relevante suele expresarse comoI²R. La corriente aumenta con la carga, mientras que la pérdida resistiva resultante aumenta con el cuadrado de la corriente. Por lo tanto, un aumento moderado de la corriente puede generar un incremento desproporcionado del calor. El cobre no elimina esta relación, pero su resistividad eléctrica relativamente baja reduce el valor inicial de R. Con una sección transversal del conductor y un diseño de devanado adecuados, la bobina genera menos calor para un punto de servicio determinado que una alternativa de mayor resistencia.

El calor comienza dentro del conductor

Los devanados de transformadores son conductores dispuestos densamente, separados por aislamiento y ensamblados alrededor del núcleo. El calor generado en una espira interna debe atravesar el material conductor, las capas de aislamiento, los conductos de aceite o canales de aire y el sistema de refrigeración externo antes de llegar al entorno. La ubicación más caliente suele estar dentro del devanado y no en la superficie del tanque. Un tanque que se siente solo moderadamente caliente no demuestra que el punto caliente del devanado esté dentro de un rango aceptable.

El cobre tiene una alta conductividad térmica además de una baja resistencia eléctrica. El calor generado en un conductor de cobre se distribuye más fácilmente a lo largo y a través del conductor, reduciendo las diferencias severas de temperatura local dentro de una bobina bien diseñada. Esto favorece un campo térmico más uniforme, especialmente donde la densidad de corriente es alta o donde varias capas de devanado están estrechamente empaquetadas. La uniformidad importa porque el envejecimiento del aislamiento está determinado por la zona local más caliente, no por la temperatura media del aceite.

El beneficio depende de la geometría del conductor. Un devanado de cobre con una sección transversal insuficiente sigue teniendo una alta densidad de corriente y puede operar a alta temperatura. Por el contrario, un conductor con una sección transversal amplia pero rutas de refrigeración deficientes puede retener calor en las capas internas. Por lo tanto, el cobre forma parte de un sistema térmico, no sustituye una canalización adecuada, el diseño del aislamiento, la circulación de aceite, la capacidad del radiador ni el espacio libre de instalación.

Resistencia, temperatura y efecto de retroalimentación

La resistencia del cobre aumenta a medida que sube la temperatura. Bajo una carga prolongada, esto produce un ciclo de retroalimentación: la corriente provoca pérdidas en el conductor, las pérdidas del conductor elevan la temperatura del devanado y el cobre más caliente tiene mayor resistencia. El aumento es predecible, pero adquiere importancia cuando los márgenes térmicos ya son reducidos. Un diseño con menor resistencia inicial tiene más margen antes de que esta retroalimentación añada pérdidas adicionales significativas.

Con carga estable, la generación y la disipación de calor finalmente se aproximan al equilibrio. La temperatura final no se alcanza de inmediato. Las unidades sumergidas en aceite tienen inercia térmica, por lo que las temperaturas pueden seguir aumentando después de que la carga eléctrica haya dejado de aumentar. Por ello, las lecturas de corta duración tomadas poco después de un cambio de carga pueden subestimar la temperatura final del devanado y del aceite. La operación continua a alta carga debe evaluarse según la respuesta tiempo-temperatura, en lugar de basarse en una única medición instantánea.

Las pruebas de resistencia de devanados son útiles para comparar fases y detectar conexiones anormales, pero por sí solas no pueden verificar el comportamiento térmico bajo carga de servicio. Los valores de prueba suelen corregirse a una temperatura de referencia. Una baja resistencia corregida indica un rendimiento eficiente del conductor, pero el resultado operativo también depende de la corriente de carga real, la condición de refrigeración, la disposición del devanado y la temperatura del líquido aislante o del aire circundante.

El tamaño del conductor suele ser más importante que la etiqueta del material

La expresióntransformador de devanado de cobre de alta eficiencia solo es significativa cuando refleja el diseño completo del devanado. El cobre permite un devanado compacto para un objetivo de resistencia determinado, pero la compacidad puede reducir el espacio para los canales de refrigeración si se lleva demasiado lejos. La mejor disposición equilibra la resistencia eléctrica, la resistencia mecánica, las distancias dieléctricas, la circulación de aceite y la transferencia de calor desde las secciones internas de la bobina.

La densidad de corriente es un indicador práctico porque vincula la sección transversal del conductor con la corriente transportada. Una densidad de corriente excesiva concentra la pérdida I²R en un volumen menor de conductor. Durante un período prolongado de carga pesada, el devanado interno de baja tensión puede convertirse en una limitación térmica porque transporta alta corriente y puede estar ubicado donde la eliminación de calor es menos directa. Los devanados de alta tensión transportan menor corriente, pero sus conductores más pequeños, la estructura de aislamiento y la posición dentro del conjunto de devanados también requieren atención.

Una sección transversal de cobre mayor reduce la resistencia, pero también modifica las dimensiones de la bobina y las fuerzas mecánicas. Los diseñadores deben preservar los conductos de aceite y las distancias de aislamiento en lugar de simplemente llenar el espacio disponible con más conductor. Una menor área de canal puede restringir la circulación natural del aceite; la reducción de las pérdidas eléctricas puede entonces quedar parcialmente compensada por una peor transferencia de calor. La comparación relevante es la temperatura esperada del punto caliente con el perfil de carga especificado, no solo el peso del conductor.

Cómo sale el calor de un devanado de cobre sumergido en aceite

En un transformador sumergido en aceite, el cobre transfiere calor a través de su aislamiento superficial hacia el líquido aislante. El aceite calentado se vuelve menos denso y asciende, mientras que el aceite más frío desciende para sustituirlo. Esta circulación natural transporta el calor hacia las paredes del tanque y los radiadores. El rendimiento de refrigeración disminuye cuando se obstruye el flujo de aceite, el nivel de aceite es inadecuado, los radiadores están contaminados o el espacio circundante impide una convección eficaz.

Los conductos del devanado son pasajes diseñados deliberadamente para guiar el aceite a través de las regiones donde se produce calor. Su disposición es especialmente significativa bajo carga pesada continua. Los conductos radiales acortan el recorrido térmico desde las capas de conductores hasta el aceite en movimiento. Los conductos axiales permiten el flujo vertical a través de la estructura del devanado. Un devanado con una temperatura media aceptable pero una circulación mal distribuida aún puede desarrollar una zona caliente en una sección restringida.

La condición del aceite también afecta la ruta térmica. La humedad, los productos de oxidación y los contaminantes suspendidos pueden deteriorar la condición dieléctrica e interferir con las superficies de transferencia de calor. Estos problemas no siempre provocan una alarma de temperatura inmediata, pero reducen el margen durante un evento posterior de alta carga. No debe suponerse que un aumento de la temperatura del aceite causado por una refrigeración degradada sea un problema del material del devanado. La causa puede ser suciedad externa en el radiador, flujo de aire limitado, una condición inadecuada del aceite, un componente de refrigeración averiado o una carga sostenida por encima del punto de diseño térmico.

Diferenciación de síntomas térmicos similares

Varias condiciones pueden producir una alta temperatura del aceite superior, pero requieren respuestas diferentes. Los devanados de cobre reducen las pérdidas de carga, mientras que las pérdidas del núcleo están influenciadas principalmente por el diseño del núcleo y las condiciones de excitación. Si la temperatura permanece elevada durante períodos de baja carga, o aumenta después de que cambie una condición de tensión sin un aumento comparable de corriente, el problema puede no ser la pérdida del devanado. Un aumento persistente de temperatura con corriente normal también puede indicar una refrigeración deficiente en lugar de un dimensionamiento inadecuado del conductor.

La inspección por infrarrojos es valiosa para terminales accesibles, pasatapas, uniones de cables, colectores de radiadores y superficies de tanques, pero no puede observar directamente el punto caliente del devanado interno. Una superficie externa aparentemente fría puede coexistir con una alta temperatura interna cuando la ruta de calor está restringida. Los indicadores de temperatura, el historial de carga, el análisis de gases disueltos cuando corresponda y los registros de pruebas eléctricas proporcionan una base más completa para evaluar la condición térmica interna.

La operación a alta carga requiere un perfil de carga, no una visión basada solo en la placa de características

La capacidad de placa de características es una clasificación térmica definida bajo condiciones especificadas. No describe todos los entornos operativos. Un transformador expuesto a alta temperatura ambiente, calentamiento solar directo, instalación cerrada, flujo de aire bloqueado en el radiador, carga rica en armónicos o picos frecuentes puede alcanzar una alta temperatura interna con una carga que parece aceptable cuando se considera únicamente como un porcentaje de los kVA nominales.

La corriente armónica requiere especial atención. Los componentes de mayor frecuencia incrementan los efectos de CA en los conductores, incluidos los efectos pelicular y de proximidad, y pueden añadir pérdidas parásitas en los devanados y las partes estructurales. El cobre sigue siendo beneficioso debido a su baja resistividad, pero una simple comparación de corriente RMS puede subestimar el calentamiento cuando la distorsión de la forma de onda es considerable. El espectro de carga y el diseño del transformador deben considerarse conjuntamente.

Para una sobrecarga de corta duración, la duración permitida es inseparable de la temperatura existente del aceite y de las condiciones de refrigeración. Una unidad de bobina de cobre de 15 kV diseñada para carga de corta duración puede permitir el funcionamiento al 150% de la capacidad nominal durante no más de dos horas cuando se supervisa la temperatura del aceite y se mantiene en 95 grados C o menos. Esta afirmación no establece una regla universal de sobrecarga: la temperatura inicial, las condiciones ambientales, la forma de onda de carga y el estado de refrigeración determinan si el mismo servicio es térmicamente aceptable.

En una aplicación de distribución de 15 kV a baja tensión, elTransformador de distribución de potencia sumergido en aceite de 15kV/0.4kV ilustra la conexión entre el diseño del devanado de cobre y el entorno de refrigeración. Su rango de 30-5000 kVA abarca tareas térmicas muy diferentes. Por ello, la selección debe utilizar la tensión real, la duración esperada de la carga, el contenido armónico, las condiciones ambientales del sitio y el espacio libre de instalación disponible, en lugar de basarse únicamente en la capacidad.

Los detalles de instalación pueden eliminar el margen térmico

La refrigeración natural depende del movimiento del aire alrededor del tanque y los radiadores. Ubicar una unidad sumergida en aceite demasiado cerca de una pared atrapa el aire calentado y reduce la diferencia de temperatura que impulsa la disipación de calor. Para la configuración de producto referenciada se especifica una separación de al menos 1.5 metros respecto a una pared; los planos específicos del sitio y los requisitos de seguridad siguen siendo determinantes. Las persianas, los cerramientos, las zanjas para cables y las estructuras de cubierta deben revisarse como una sola ruta de flujo de aire y no como detalles de construcción independientes.

El polvo, las hojas, las fibras y los depósitos industriales sobre las aletas del radiador reducen la superficie efectiva expuesta. El resultado suele ser gradual: el transformador funciona normalmente con clima templado y luego alcanza un límite de temperatura durante el calor estacional o una carga de proceso sostenida. La limpieza debe evitar dañar recubrimientos, paredes de aletas, indicadores, cableado o componentes energizados. Todo trabajo de inspección o limpieza debe seguir el procedimiento aprobado de aislamiento y seguridad del sitio.

Las conexiones de terminales merecen la misma atención. Una unión floja u oxidada genera calentamiento localizado por resistencia fuera del devanado. Esto puede confundirse con un problema interno del transformador, especialmente cuando la carga aumenta al mismo tiempo. La decoloración, las lecturas infrarrojas anormales o una temperatura de fase desigual cerca de un pasatapas deben conducir a una inspección de conexiones antes de extraer conclusiones sobre la bobina.

Qué supervisar durante la carga sostenida

La tendencia de temperatura es más informativa que un único pico. Registre la corriente de carga, la temperatura del aceite superior, la temperatura ambiente, el estado del equipo de refrigeración y el tiempo transcurrido cerca de la carga más alta. Cuando haya disponible un indicador de temperatura del devanado, compare su tendencia con la temperatura del aceite superior. Una diferencia creciente entre ambas bajo condiciones de carga similares puede señalar un cambio en la transferencia de calor interna o el comportamiento de carga.

• Equilibrio de corriente de fase: una fase sobrecargada no distribuye su calor uniformemente con las otras fases, incluso cuando la carga total del transformador parece razonable.
• Velocidad de aumento de temperatura: un aumento más rápido que en eventos anteriores de carga comparable apunta a una refrigeración modificada, una temperatura ambiente más alta, una calidad de carga alterada o un problema de conexión emergente.
• Nivel de aceite y fugas visibles: un nivel reducido de líquido puede perjudicar la transferencia de calor y debe investigarse con la unidad en su estado seguro aprobado.
• Condición de la ruta de refrigeración: las superficies de los radiadores, las aberturas de flujo de aire y los ventiladores o bombas instalados deben estar disponibles antes de que comience un intervalo prolongado de alta carga.

Los devanados de cobre ofrecen su mayor ventaja térmica cuando los conductores de baja resistencia se combinan con una refrigeración correctamente mantenida y un perfil de carga que corresponde a la capacidad térmica del transformador. El material reduce el calor producido en el origen; el resto del diseño y la instalación aún deben eliminar ese calor de forma suficientemente continua para proteger el aislamiento y mantener un servicio estable.
