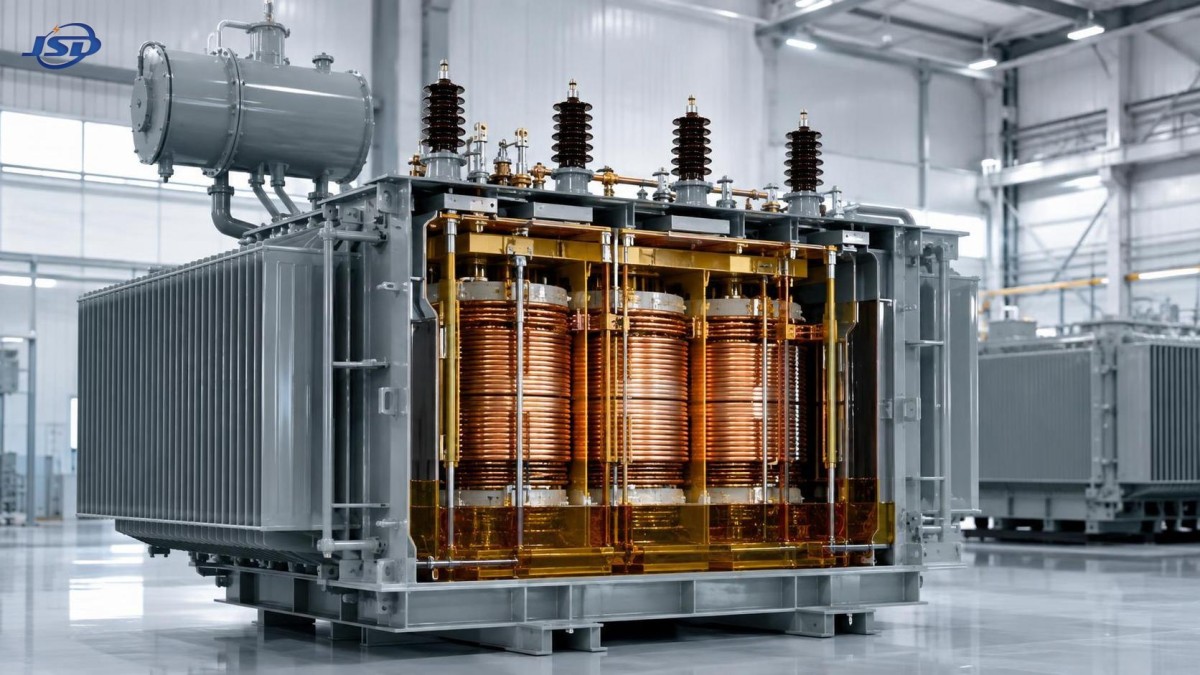

Comment les enroulements en cuivre améliorent la dissipation thermique en fonctionnement continu à forte charge

Les enroulements en cuivre améliorent les performances thermiques sous forte charge continue principalement en réduisant la résistance des enroulements. Une résistance plus faible génère moins de pertes en charge pour le même courant, de sorte que moins de chaleur doit être évacuée de la bobine, de l'isolation, de l'huile, de la cuve et de l'air ambiant. Cela est important, car la température de l'enroulement n'est pas déterminée uniquement par les pertes électriques. Elle résulte de la production de chaleur, des voies disponibles pour le transfert thermique, du fluide de refroidissement, de la température ambiante et de la durée de la charge.

Pour un transformateur soumis à une forte charge soutenue, la perte concernée est couramment exprimée parI²R. Le courant augmente avec la charge, tandis que la perte résistive qui en résulte augmente avec le carré du courant. Une augmentation modeste du courant peut donc entraîner une hausse disproportionnée de la chaleur. Le cuivre n'élimine pas cette relation, mais sa résistivité électrique relativement faible réduit la valeur initiale de R. Avec une section de conducteur et une conception d'enroulement appropriées, la bobine produit moins de chaleur pour un point de fonctionnement donné qu'une alternative à résistance plus élevée.

La chaleur prend naissance à l'intérieur du conducteur

Les enroulements de transformateur sont constitués de conducteurs densément agencés, séparés par une isolation et assemblés autour du noyau. La chaleur générée dans une spire intérieure doit traverser le matériau conducteur, les couches d'isolation, les canaux d'huile ou d'air et le système de refroidissement externe avant d'atteindre l'environnement. Le point le plus chaud se situe souvent à l'intérieur de l'enroulement plutôt qu'à la surface de la cuve. Une cuve seulement modérément chaude au toucher ne prouve pas que le point chaud de l'enroulement se trouve dans une plage acceptable.

Le cuivre possède une conductivité thermique élevée ainsi qu'une faible résistance électrique. La chaleur générée dans un conducteur en cuivre se répartit plus facilement le long et à travers le conducteur, réduisant les écarts de température locaux importants dans une bobine bien conçue. Cela favorise un champ thermique plus uniforme, notamment lorsque la densité de courant est élevée ou lorsque plusieurs couches d'enroulement sont étroitement empilées. L'uniformité est importante, car le vieillissement de l'isolation est déterminé par la zone locale la plus chaude, et non par la température moyenne de l'huile.

L'avantage dépend de la géométrie du conducteur. Un enroulement en cuivre de section insuffisante présente toujours une densité de courant élevée et peut fonctionner à haute température. À l'inverse, un conducteur de section généreuse mais doté de mauvaises voies de refroidissement peut retenir la chaleur dans les couches internes. Le cuivre fait donc partie d'un système thermique et ne remplace pas une canalisation adéquate, une conception appropriée de l'isolation, la circulation de l'huile, la capacité des radiateurs ou les dégagements d'installation.

Résistance, température et effet de rétroaction

La résistance du cuivre augmente avec la température. Sous une charge prolongée, cela produit une boucle de rétroaction : le courant provoque des pertes dans le conducteur, ces pertes élèvent la température de l'enroulement et le cuivre plus chaud présente une résistance plus élevée. Cette augmentation est prévisible, mais elle devient importante lorsque les marges thermiques sont déjà faibles. Une conception avec une résistance initiale plus faible offre davantage de marge avant que cette rétroaction n'ajoute des pertes supplémentaires significatives.

À charge stable, la production et l'évacuation de chaleur finissent par se rapprocher de l'équilibre. La température finale n'est pas atteinte immédiatement. Les unités immergées dans l'huile possèdent une inertie thermique ; les températures peuvent donc continuer à augmenter après que la charge électrique a cessé d'augmenter. Des relevés de courte durée effectués peu après une variation de charge peuvent ainsi sous-estimer la température finale de l'enroulement et de l'huile. Le fonctionnement continu à forte charge doit être évalué en fonction de la réponse temps-température plutôt que sur la base d'une seule mesure instantanée.

Les essais de résistance des enroulements sont utiles pour comparer les phases et détecter des connexions anormales, mais ils ne permettent pas à eux seuls de vérifier le comportement thermique à la charge de service. Les valeurs d'essai sont généralement corrigées à une température de référence. Une faible résistance corrigée indique des performances efficaces du conducteur, mais le résultat en fonctionnement dépend aussi du courant de charge réel, des conditions de refroidissement, de l'agencement des enroulements et de la température du liquide isolant ou de l'air ambiant.

La taille du conducteur est souvent plus importante que le matériau indiqué

L'expressiontransformateur à enroulements en cuivre à haut rendement n'a de sens que lorsqu'elle reflète la conception complète de l'enroulement. Le cuivre permet un enroulement compact pour un objectif de résistance donné, mais une compacité excessive peut réduire l'espace des canaux de refroidissement. La meilleure configuration équilibre la résistance électrique, la résistance mécanique, les distances d'isolement, la circulation de l'huile et le transfert thermique depuis les sections internes de la bobine.

La densité de courant est un indicateur pratique, car elle relie la section du conducteur au courant transporté. Une densité de courant excessive concentre les pertes I²R dans un volume de conducteur plus faible. Pendant une longue période de forte charge, l'enroulement basse tension interne peut devenir une contrainte thermique, car il transporte un courant élevé et peut être situé dans une zone où l'évacuation de chaleur est moins directe. Les enroulements haute tension transportent un courant plus faible, mais leurs conducteurs plus petits, leur isolation et leur position dans l'assemblage des enroulements exigent également une attention particulière.

Une section de cuivre plus importante réduit la résistance, mais modifie également les dimensions de la bobine et les forces mécaniques. Les concepteurs doivent préserver les canaux d'huile et les distances d'isolation plutôt que de simplement remplir l'espace disponible avec davantage de conducteur. Une réduction de la section des canaux peut limiter la circulation naturelle de l'huile ; la diminution des pertes électriques peut alors être partiellement compensée par un transfert thermique plus médiocre. La comparaison pertinente porte sur la température attendue du point chaud pour le profil de charge spécifié, et non sur le seul poids du conducteur.

Comment la chaleur quitte un enroulement en cuivre immergé dans l'huile

Dans un transformateur immergé dans l'huile, le cuivre transfère la chaleur à travers son isolation de surface vers le liquide isolant. L'huile chauffée devient moins dense et monte, tandis que l'huile plus froide descend pour la remplacer. Cette circulation naturelle transporte la chaleur vers les parois de la cuve et les radiateurs. Les performances de refroidissement diminuent lorsque le flux d'huile est obstrué, que le niveau d'huile est inadapté, que les radiateurs sont encrassés ou que l'espace environnant empêche une convection efficace.

Les canaux d'enroulement sont des passages délibérément conçus pour guider l'huile à travers les zones où la chaleur est produite. Leur disposition est particulièrement importante sous forte charge continue. Les canaux radiaux raccourcissent le chemin thermique entre les couches de conducteurs et l'huile en mouvement. Les canaux axiaux permettent l'écoulement vertical à travers la structure de l'enroulement. Un enroulement présentant une température moyenne acceptable mais une circulation mal répartie peut néanmoins développer une zone chaude dans une section restreinte.

L'état de l'huile influence également le chemin thermique. L'humidité, les produits d'oxydation et les contaminants en suspension peuvent dégrader l'état diélectrique et gêner les surfaces de transfert thermique. Ces problèmes ne déclenchent pas toujours une alarme de température immédiate, mais ils réduisent la marge lors d'un événement ultérieur de forte charge. Une hausse de la température de l'huile provoquée par une dégradation du refroidissement ne doit pas être considérée comme un problème de matériau d'enroulement. La cause peut être l'encrassement externe des radiateurs, un débit d'air limité, un état d'huile inadapté, la défaillance d'un composant de refroidissement ou une charge soutenue supérieure au point de conception thermique.

Distinguer des symptômes thermiques similaires

Plusieurs conditions peuvent produire une température élevée de l'huile en partie supérieure, mais elles exigent des réponses différentes. Les enroulements en cuivre réduisent les pertes en charge, tandis que les pertes dans le noyau sont principalement influencées par la conception du noyau et les conditions d'excitation. Si la température reste élevée durant des périodes de faible charge, ou augmente après une modification de tension sans hausse comparable du courant, le problème peut ne pas être lié aux pertes des enroulements. Une élévation persistante de température à courant normal peut également indiquer un mauvais refroidissement plutôt qu'un dimensionnement insuffisant du conducteur.

L'inspection infrarouge est utile pour les bornes accessibles, les traversées, les raccords de câbles, les collecteurs de radiateurs et les surfaces de cuve, mais elle ne peut pas observer directement le point chaud de l'enroulement interne. Une surface externe apparemment froide peut coexister avec une température interne élevée lorsque le chemin thermique est restreint. Les indicateurs de température, l'historique de charge, l'analyse des gaz dissous lorsque cela est applicable et les enregistrements des essais électriques fournissent une base plus complète pour évaluer l'état thermique interne.

Le fonctionnement à forte charge exige un profil de charge, et non une vision limitée à la plaque signalétique

La capacité indiquée sur la plaque signalétique est une valeur thermique définie dans des conditions données. Elle ne décrit pas tous les environnements de fonctionnement. Un transformateur exposé à une température ambiante élevée, à un chauffage solaire direct, à une installation confinée, à une circulation d'air bloquée autour des radiateurs, à une charge riche en harmoniques ou à des pointes fréquentes peut atteindre une température interne élevée à une charge qui semble acceptable lorsqu'elle est considérée uniquement comme un pourcentage des kVA nominaux.

Le courant harmonique exige une attention particulière. Les composantes à fréquence plus élevée accentuent les effets en courant alternatif dans les conducteurs, y compris les effets de peau et de proximité, et peuvent ajouter des pertes parasites dans les enroulements et les pièces structurelles. Le cuivre reste avantageux en raison de sa faible résistivité, mais une simple comparaison du courant efficace peut sous-estimer l'échauffement lorsque la distorsion de la forme d'onde est importante. Le spectre de charge et la conception du transformateur doivent être considérés conjointement.

En cas de surcharge de courte durée, la durée admissible est indissociable de la température existante de l'huile et des conditions de refroidissement. Une unité à bobine de cuivre de 15 kV conçue pour des charges de courte durée peut autoriser un fonctionnement à 150% de la capacité nominale pendant deux heures au maximum lorsque la température de l'huile est surveillée et maintenue à 95 degrés C ou moins. Cette affirmation n'établit pas une règle universelle de surcharge : la température initiale, les conditions ambiantes, la forme d'onde de charge et l'état du refroidissement déterminent si le même régime est thermiquement acceptable.

Dans une application de distribution de 15 kV à basse tension, leTransformateur de distribution de puissance immergé dans l'huile 15kV/0.4kV illustre le lien entre la conception des enroulements en cuivre et l'environnement de refroidissement. Sa plage de 30-5000 kVA couvre des régimes thermiques très différents. La sélection doit donc prendre en compte la tension réelle, la durée de charge prévue, le contenu harmonique, les conditions ambiantes du site et le dégagement d'installation disponible, plutôt que la capacité seule.

Les détails d'installation peuvent éliminer la marge thermique

Le refroidissement naturel dépend de la circulation de l'air autour de la cuve et des radiateurs. Placer une unité immergée dans l'huile trop près d'un mur emprisonne l'air chauffé et réduit l'écart de température qui favorise l'évacuation de chaleur. Un dégagement d'au moins 1.5 mètres par rapport à un mur est spécifié pour la configuration de produit concernée ; les plans spécifiques au site et les exigences de sécurité restent déterminants. Les persiennes, les enceintes, les caniveaux de câbles et les structures de toiture doivent être examinés comme un seul chemin d'écoulement d'air plutôt que comme des détails de construction distincts.

La poussière, les feuilles, les fibres et les dépôts industriels sur les ailettes des radiateurs réduisent la surface d'échange effective. Le résultat est souvent progressif : le transformateur fonctionne normalement par temps doux, puis atteint une limite de température lors de chaleurs saisonnières ou d'une charge de procédé soutenue. Le nettoyage doit éviter d'endommager les revêtements, les parois des ailettes, les indicateurs, le câblage ou les composants sous tension. Tout travail d'inspection ou de nettoyage doit suivre la procédure approuvée d'isolement et de sécurité du site.

Les connexions des bornes méritent une attention égale. Un raccord desserré ou oxydé génère un échauffement résistif localisé à l'extérieur de l'enroulement. Cela peut être confondu avec un problème interne au transformateur, surtout lorsque la charge augmente simultanément. Une décoloration, des relevés infrarouges anormaux ou une température de phase irrégulière près d'une traversée doivent conduire à une inspection des connexions avant de tirer des conclusions concernant la bobine.

Éléments à surveiller pendant une charge soutenue

L'évolution de la température est plus informative qu'un seul pic. Enregistrez le courant de charge, la température de l'huile en partie supérieure, la température ambiante, l'état des équipements de refroidissement et le temps passé près de la charge maximale. Lorsqu'un indicateur de température d'enroulement est disponible, comparez son évolution avec celle de la température de l'huile en partie supérieure. Un écart croissant entre les deux dans des conditions de charge similaires peut signaler une modification du transfert thermique interne ou du comportement de charge.

• Équilibre du courant de phase : une phase surchargée ne répartit pas sa chaleur uniformément avec les autres phases, même lorsque la charge totale du transformateur semble raisonnable.
• Vitesse d'élévation de température : une augmentation plus rapide que lors d'événements de charge comparables antérieurs indique une modification du refroidissement, une température ambiante plus élevée, une qualité de charge altérée ou un problème de connexion naissant.
• Niveau d'huile et fuites visibles : un niveau de liquide réduit peut nuire au transfert thermique et doit être examiné lorsque l'unité est dans son état de sécurité approuvé.
• État du circuit de refroidissement : les surfaces des radiateurs, les ouvertures de circulation d'air et les ventilateurs ou pompes installés doivent être disponibles avant le début d'une longue période de forte charge.

Les enroulements en cuivre offrent leur meilleur avantage thermique lorsque des conducteurs à faible résistance sont associés à un refroidissement correctement entretenu et à un profil de charge correspondant aux capacités thermiques du transformateur. Le matériau réduit la chaleur produite à la source ; le reste de la conception et de l'installation doit néanmoins évacuer cette chaleur de manière suffisamment continue pour protéger l'isolation et préserver un fonctionnement stable.
