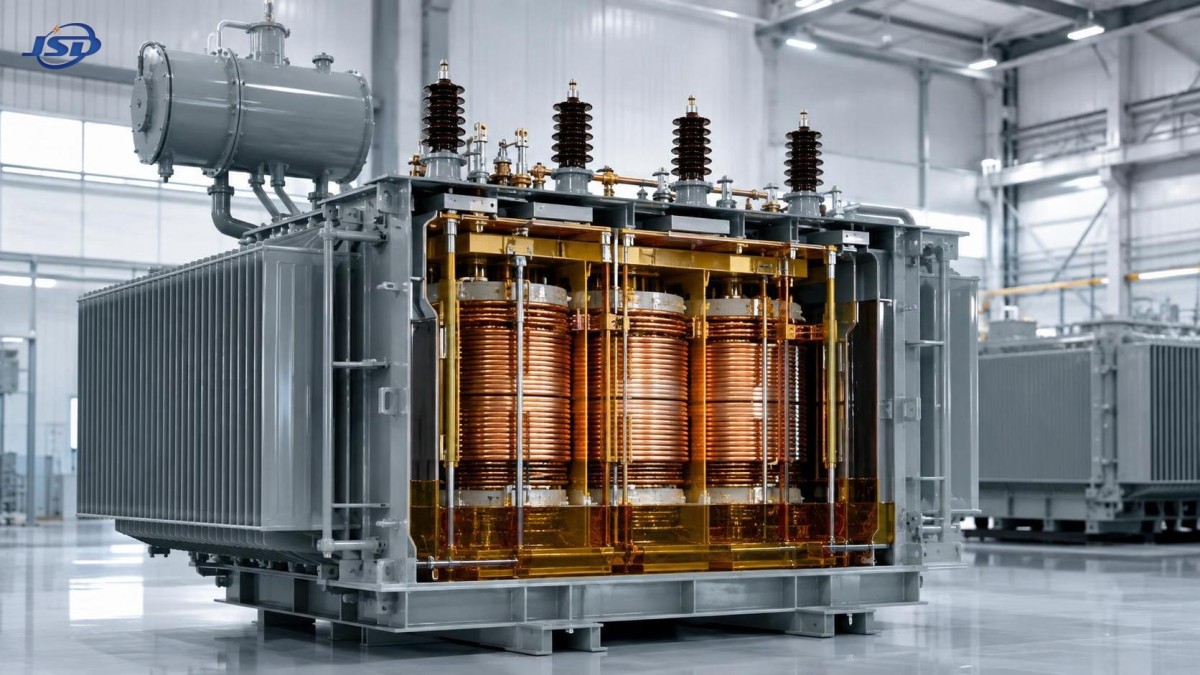

كيف تُحسّن ملفات النحاس تبديد الحرارة أثناء التشغيل المستمر تحت الأحمال العالية

تُحسّن ملفات النحاس الأداء الحراري تحت الأحمال العالية المستمرة أساسًا من خلال تقليل مقاومة اللفات. فالمقاومة الأقل تُنتج فاقد حمل أقل عند التيار نفسه، وبالتالي يجب أن تغادر حرارة أقل الملف والعزل والزيت والخزان والهواء المحيط. ويُعد ذلك مهمًا لأن درجة حرارة اللفات لا تتحدد بالفقد الكهربائي وحده، بل هي نتيجة توليد الحرارة ومسارات انتقالها المتاحة ووسط التبريد ودرجة الحرارة المحيطة ومدة الحمل.

بالنسبة لمحول يعمل تحت حمل ثقيل مستمر، يُعبَّر عن الفقد ذي الصلة عادةً بالصيغة I²R. يزداد التيار مع الحمل، بينما يزداد الفقد المقاومي الناتج بمربع التيار. لذلك، يمكن لزيادة متواضعة في التيار أن تُحدث ارتفاعًا غير متناسب في الحرارة. لا يلغي النحاس هذه العلاقة، لكن مقاوميته الكهربائية المنخفضة نسبيًا تقلل القيمة الابتدائية لـ R. ومع مساحة مقطع موصل وتصميم لف مناسبين، يولد الملف حرارة أقل عند نقطة تشغيل محددة مقارنةً ببديل ذي مقاومة أعلى.

تبدأ الحرارة داخل الموصل

تتكون لفات المحول من موصلات مرتبة بكثافة تفصل بينها طبقات عازلة ومجمعة حول القلب. ويجب أن تنتقل الحرارة المتولدة في لفة داخلية عبر مادة الموصل وطبقات العزل ومجاري الزيت أو قنوات الهواء ونظام التبريد الخارجي قبل أن تصل إلى البيئة. وغالبًا ما يكون الموضع الأكثر سخونة داخل اللفات بدلًا من سطح الخزان. ولا يثبت الخزان الذي يبدو دافئًا بدرجة معتدلة فقط أن النقطة الساخنة في اللفات تقع ضمن نطاق مقبول.

يتميز النحاس بموصلية حرارية عالية إلى جانب مقاومته الكهربائية المنخفضة. وتنتشر الحرارة المتولدة في موصل نحاسي على طول الموصل وعبره بسهولة أكبر، مما يقلل فروق درجات الحرارة الموضعية الشديدة داخل ملف مصمم جيدًا. وهذا يدعم مجالًا حراريًا أكثر تجانسًا، ولا سيما عند ارتفاع كثافة التيار أو تقارب عدة طبقات من اللفات. ويهم التجانس لأن تقادم العزل تحكمه أكثر منطقة موضعية سخونة، وليس متوسط درجة حرارة الزيت.

تتوقف الفائدة على هندسة الموصل. فاللف النحاسي ذو مساحة المقطع غير الكافية يظل ذا كثافة تيار مرتفعة وقد يعمل عند حرارة عالية. وعلى العكس، يمكن لموصل ذي مساحة مقطع كبيرة ومسارات تبريد ضعيفة أن يحتفظ بالحرارة في الطبقات الداخلية. لذلك، يُعد النحاس جزءًا من نظام حراري، وليس بديلًا عن القنوات الكافية أو تصميم العزل أو تدوير الزيت أو سعة المشعاع أو خلوص التركيب.

المقاومة ودرجة الحرارة وتأثير التغذية الراجعة

تزداد مقاومة النحاس مع ارتفاع درجة الحرارة. وتحت الحمل المطول، يؤدي ذلك إلى حلقة تغذية راجعة: يتسبب التيار في فاقد الموصل، ويرفع فاقد الموصل درجة حرارة اللفات، ويكتسب النحاس الأكثر سخونة مقاومة أكبر. وهذه الزيادة قابلة للتنبؤ، لكنها تصبح مهمة عندما تكون الهوامش الحرارية ضيقة بالفعل. ويوفر التصميم ذو المقاومة الابتدائية الأقل هامشًا أكبر قبل أن تضيف هذه التغذية الراجعة فاقدًا إضافيًا كبيرًا.

عند الحمل المستقر، يقترب توليد الحرارة وإزالتها في النهاية من التوازن. ولا تُبلغ درجة الحرارة النهائية فورًا. فالوحدات المغمورة بالزيت تمتلك قصورًا حراريًا، لذا قد تستمر درجات الحرارة في الارتفاع بعد توقف زيادة الحمل الكهربائي. ولذلك قد تقلل القراءات قصيرة المدة المأخوذة بعد وقت قصير من تغير الحمل من تقدير درجة الحرارة النهائية لللفات والزيت. وينبغي تقييم التشغيل المستمر تحت حمل عالٍ مقابل الاستجابة الزمنية-الحرارية، بدلًا من قياس لحظي واحد.

تُفيد اختبارات مقاومة اللفات في مقارنة الأطوار وكشف التوصيلات غير الطبيعية، لكنها لا تستطيع وحدها التحقق من السلوك الحراري عند حمل التشغيل. وعادةً ما تُصحح قيم الاختبار إلى درجة حرارة مرجعية. وتشير المقاومة المصححة المنخفضة إلى أداء موصل فعّال، إلا أن النتيجة التشغيلية تعتمد أيضًا على تيار الحمل الفعلي وحالة التبريد وترتيب اللفات ودرجة حرارة السائل العازل أو الهواء المحيط.

غالبًا ما يكون حجم الموصل أهم من تسمية المادة

تكون عبارة محول ملفات نحاسية عالي الكفاءة ذات معنى فقط عندما تعكس تصميم اللفات الكامل. يتيح النحاس لفًا مدمجًا لتحقيق هدف مقاومة معين، لكن الضغط المفرط نحو الدمج قد يقلل مساحة قنوات التبريد. ويوازن أفضل ترتيب بين المقاومة الكهربائية والقوة الميكانيكية والخلوصات العازلة وتدوير الزيت وانتقال الحرارة من أقسام الملف الداخلية.

تُعد كثافة التيار مؤشرًا عمليًا لأنها تربط مساحة مقطع الموصل بالتيار المحمول. إذ تركز كثافة التيار المفرطة فاقد I²R في حجم أصغر من الموصل. وخلال فترة حمل ثقيل طويلة، قد يصبح الملف الداخلي منخفض الجهد قيدًا حراريًا لأنه يحمل تيارًا مرتفعًا وقد يقع في موضع تكون فيه إزالة الحرارة أقل مباشرة. وتحمل لفات الجهد العالي تيارًا أقل، لكن موصلاتها الأصغر وبنية عزلها وموضعها في مجموعة اللفات لا تزال تتطلب الاهتمام.

تقلل مساحة المقطع النحاسي الأكبر المقاومة، لكنها تغير أيضًا أبعاد الملف والقوى الميكانيكية. ويجب على المصممين الحفاظ على مجاري الزيت ومسافات العزل بدلًا من ملء المساحة المتاحة بمزيد من الموصلات فحسب. وقد يؤدي تقليل مساحة القنوات إلى تقييد تدوير الزيت الطبيعي؛ وعندئذ قد يُعوض انخفاض الفقد الكهربائي جزئيًا بانتقال حرارة أضعف. والمقارنة ذات الصلة هي درجة حرارة النقطة الساخنة المتوقعة عند ملف الحمل المحدد، وليست وزن الموصل وحده.

كيف تغادر الحرارة ملفًا نحاسيًا مغمورًا بالزيت

في المحول المغمور بالزيت، ينقل النحاس الحرارة عبر عزل سطحه إلى السائل العازل. يصبح الزيت الساخن أقل كثافة ويرتفع، بينما يتحرك الزيت الأبرد إلى الأسفل ليحل محله. ويحمل هذا الدوران الطبيعي الحرارة إلى جدران الخزان والمشعاعات. وينخفض أداء التبريد عندما يُعاق تدفق الزيت، أو يكون مستوى الزيت غير مناسب، أو تتسخ المشعاعات، أو تمنع المساحة المحيطة الحمل الحراري الفعال.

مجاري اللفات هي ممرات مقصودة توجه الزيت عبر المناطق التي تتولد فيها الحرارة. ويكون تخطيطها مهمًا بصفة خاصة تحت الحمل الثقيل المستمر. وتقصّر المجاري الشعاعية مسار الحرارة من طبقات الموصل إلى الزيت المتحرك. وتسمح المجاري المحورية بالتدفق الرأسي عبر بنية اللفات. وقد تظل اللفات ذات متوسط درجة حرارة مقبول قادرة على تطوير منطقة ساخنة في قسم مقيّد إذا كان التدوير موزعًا بشكل سيئ.

تؤثر حالة الزيت أيضًا في المسار الحراري. فقد تؤدي الرطوبة ومنتجات الأكسدة والملوثات العالقة إلى تدهور الحالة العازلة والتداخل مع أسطح انتقال الحرارة. ولا تتسبب هذه المشكلات دائمًا في إنذار فوري لدرجة الحرارة، لكنها تقلل الهامش خلال حدث حمل عالٍ لاحق. ولا ينبغي افتراض أن ارتفاع درجة حرارة الزيت الناتج عن تدهور التبريد يمثل مشكلة في مادة اللفات. فقد يكون السبب اتساخ المشعاع الخارجي أو محدودية تدفق الهواء أو حالة زيت غير مناسبة أو تعطل أحد مكونات التبريد أو حمل مستمر يتجاوز نقطة التصميم الحراري.

التمييز بين أعراض درجات الحرارة المتشابهة

يمكن لعدة حالات أن تُنتج درجة حرارة زيت علوية مرتفعة، لكنها تتطلب استجابات مختلفة. تقلل اللفات النحاسية فاقد الحمل، بينما يتأثر فاقد القلب أساسًا بتصميم القلب وظروف الإثارة. وإذا ظلت درجة الحرارة مرتفعة خلال فترات الحمل المنخفض، أو ارتفعت بعد تغير حالة الجهد دون زيادة مماثلة في التيار، فقد لا تكون المشكلة فاقد اللفات. كما يمكن أن يشير الارتفاع المستمر في درجة الحرارة عند تيار عادي إلى ضعف التبريد بدلًا من عدم كفاية حجم الموصل.

يُعد الفحص بالأشعة تحت الحمراء ذا قيمة للأطراف المتاحة والعوازل الطرفية ووصلات الكابلات ورؤوس المشعاعات وأسطح الخزان، لكنه لا يستطيع رؤية النقطة الساخنة الداخلية لللفات مباشرةً. ويمكن أن يتزامن السطح الخارجي الذي يبدو باردًا مع درجة حرارة داخلية مرتفعة عندما يكون مسار الحرارة مقيّدًا. وتوفر مؤشرات درجة الحرارة وسجل الحمل وتحليل الغازات الذائبة عند الاقتضاء وسجلات الاختبارات الكهربائية أساسًا أكثر اكتمالًا للحكم على الحالة الحرارية الداخلية.

يتطلب التشغيل تحت حمل عالٍ ملف حمل، وليس منظورًا يعتمد على لوحة البيانات فقط

سعة لوحة البيانات هي تصنيف حراري محدد تحت ظروف معلنة. وهي لا تصف كل بيئة تشغيل. فقد يصل المحول المعرض لدرجة حرارة محيطة مرتفعة أو تسخين شمسي مباشر أو تركيب مغلق أو تدفق هواء محجوب حول المشعاع أو حمل غني بالتوافقيات أو قمم متكررة إلى درجة حرارة داخلية مرتفعة عند حمل يبدو مقبولًا عند النظر إليه فقط كنسبة مئوية من kVA المقنن.

يتطلب تيار التوافقيات عناية خاصة. فالمكونات ذات التردد الأعلى تزيد التأثيرات المتناوبة في الموصلات، بما في ذلك تأثيري الجلد والتقارب، ويمكن أن تضيف فواقد شاردة في اللفات والأجزاء الإنشائية. ويظل النحاس مفيدًا بسبب مقاوميته المنخفضة، لكن مقارنة بسيطة للتيار RMS قد تقلل من تقدير التسخين عندما يكون تشوه شكل الموجة كبيرًا. ويجب النظر إلى طيف الحمل وتصميم المحول معًا.

بالنسبة للحمل الزائد قصير المدة، لا تنفصل المدة المسموح بها عن درجة حرارة الزيت الحالية وظروف التبريد. فقد تسمح وحدة بملف نحاسي 15 kV مصممة للتحميل قصير المدة بالتشغيل عند 150% من السعة المقننة لمدة لا تزيد على ساعتين عندما تُراقب درجة حرارة الزيت وتُحافَظ عليها عند أو أقل من 95 degrees C. ولا يضع هذا البيان قاعدة عالمية للحمل الزائد: إذ تحدد درجة الحرارة الابتدائية والظروف المحيطة وشكل موجة الحمل وحالة التبريد ما إذا كانت نفس الخدمة مقبولة حراريًا.

في تطبيق توزيع من 15 kV إلى جهد منخفض، يوضح محول توزيع قدرة مغمور بالزيت 15kV/0.4kV الصلة بين تصميم اللفات النحاسية وبيئة التبريد. ويغطي نطاقه من 30-5000 kVA مهام حرارية مختلفة جدًا. ولذلك ينبغي أن يستند الاختيار إلى الجهد الفعلي ومدة الحمل المتوقعة ومحتوى التوافقيات والظروف المحيطة بالموقع وخلوص التركيب المتاح بدلًا من السعة وحدها.

يمكن لتفاصيل التركيب أن تلغي الهامش الحراري

يعتمد التبريد الطبيعي على حركة الهواء حول الخزان والمشعاعات. فوضع وحدة مغمورة بالزيت قريبًا جدًا من جدار يحبس الهواء الساخن ويقلل فرق درجة الحرارة الذي يدفع طرد الحرارة. ويُحدد خلوص لا يقل عن 1.5 meters من الجدار لتكوين المنتج المشار إليه؛ وتظل الرسومات الخاصة بالموقع ومتطلبات السلامة هي المرجع الحاكم. وينبغي مراجعة فتحات التهوية والحاويات وخنادق الكابلات وهياكل السقف كمسار تدفق هواء واحد بدلًا من تفاصيل إنشاء منفصلة.

يقلل الغبار والأوراق والألياف والترسبات الصناعية على زعانف المشعاع من التعرض الفعال لسطحها. وغالبًا ما تكون النتيجة تدريجية: يعمل المحول بصورة طبيعية في الطقس المعتدل، ثم يصل إلى حد درجة الحرارة أثناء الحرارة الموسمية أو حمل العمليات المستمر. وينبغي أن يتجنب التنظيف إتلاف الطلاءات أو جدران الزعانف أو المقاييس أو الأسلاك أو المكونات المكهربة. ويجب أن يتبع أي عمل فحص أو تنظيف إجراء العزل المعتمد وإجراء سلامة الموقع.

تستحق توصيلات الأطراف اهتمامًا مماثلًا. فالوصلة المفكوكة أو المؤكسدة تولد تسخينًا مقاوميًا موضعيًا خارج اللفات. وقد يُخطأ في اعتبار ذلك مشكلة داخلية في المحول، وخاصةً عندما يرتفع الحمل في الوقت نفسه. وينبغي أن يؤدي تغير اللون أو قراءات الأشعة تحت الحمراء غير الطبيعية أو تفاوت درجة حرارة الطور بالقرب من عازل طرفي إلى فحص التوصيلة قبل استخلاص استنتاجات بشأن الملف.

ما يجب مراقبته أثناء التحميل المستمر

اتجاه درجة الحرارة أكثر إفادة من ذروة واحدة. سجّل تيار الحمل ودرجة حرارة الزيت العلوية ودرجة الحرارة المحيطة وحالة معدات التبريد والوقت المقضي بالقرب من أعلى حمل. وحيثما يتوفر مؤشر لدرجة حرارة اللفات، قارن اتجاهه بدرجة حرارة الزيت العلوية. ويمكن أن تشير الفجوة المتزايدة بينهما في ظروف حمل متشابهة إلى تغير في انتقال الحرارة الداخلي أو سلوك التحميل.

• توازن تيار الأطوار: لا يوزع الطور المحمّل زيادةً حرارته بالتساوي على الأطوار الأخرى، حتى عندما يبدو إجمالي تحميل المحول معقولًا.
• معدل ارتفاع درجة الحرارة: يشير ارتفاع أسرع من أحداث الحمل السابقة القابلة للمقارنة إلى تغير التبريد أو ارتفاع درجة الحرارة المحيطة أو تغير جودة الحمل أو مشكلة توصيل ناشئة.
• مستوى الزيت والتسرب المرئي: يمكن أن يضعف انخفاض مستوى السائل انتقال الحرارة ويجب التحقيق فيه مع إبقاء الوحدة في حالتها الآمنة المعتمدة.
• حالة مسار التبريد: يجب أن تكون أسطح المشعاع وفتحات تدفق الهواء وأي مراوح أو مضخات مركبة متاحة قبل بدء فترة طويلة من الحمل العالي.

تقدم اللفات النحاسية أقوى ميزة حرارية لها عندما تُدمج الموصلات منخفضة المقاومة مع تبريد تتم صيانته بشكل صحيح وملف حمل يتوافق مع القدرة الحرارية للمحول. وتقلل المادة الحرارة المتولدة عند المصدر؛ لكن يجب على بقية التصميم والتركيب الاستمرار في إزالة تلك الحرارة بمعدل كافٍ لحماية العزل والحفاظ على خدمة مستقرة.
