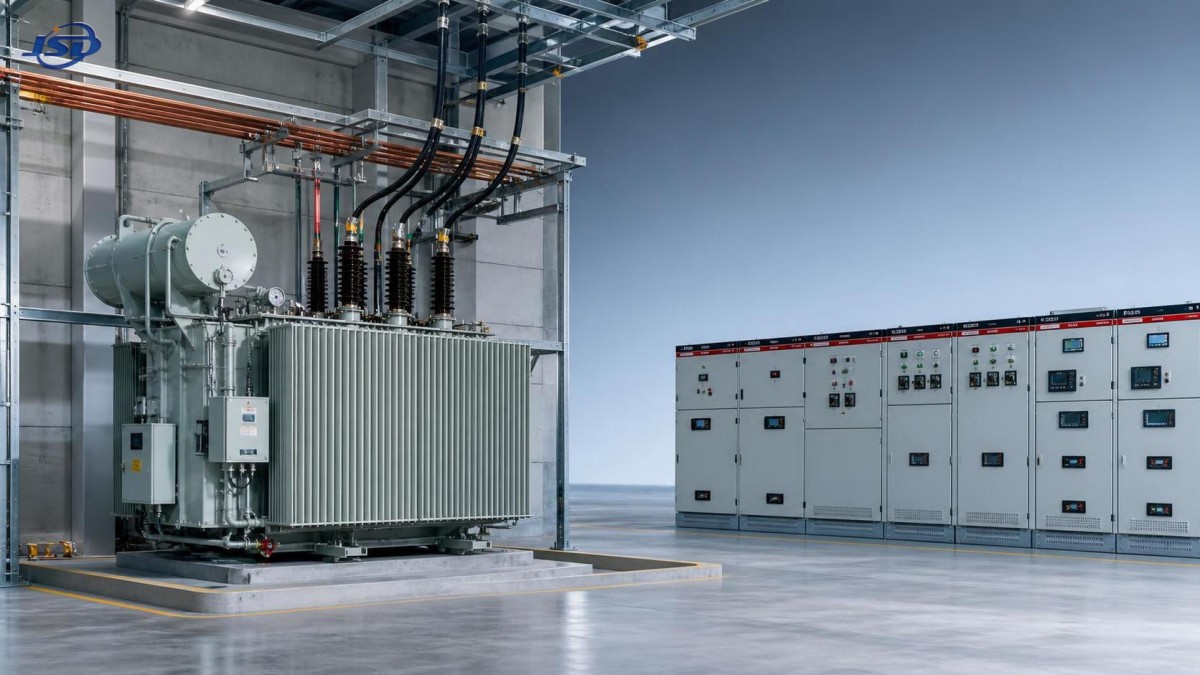

Seleção de transformadores de média tensão para instalações comerciais e de manufatura

Um transformador de média tensão não é um item a ser definido após a estimativa da carga do edifício. Em um complexo comercial ou planta de manufatura, ele estabelece os limites de confiabilidade, expansão, coordenação de proteção e perdas de energia por muitos anos. A seleção correta começa com o comportamento elétrico real da instalação, e não simplesmente com sua carga conectada ou com o tamanho do transformador utilizado em um projeto anterior.

O objetivo prático é simples: escolher uma unidade que corresponda ao fornecimento da concessionária, suporte condições normais e anormais de operação, seja adequada ao ambiente de instalação e deixe espaço para um crescimento justificado sem pagar por capacidade desnecessária. Isso exige que algumas decisões sejam tomadas na ordem correta.

Comece pela Carga, Não pela Placa de Identificação

Muitas especificações iniciais começam com uma carga total conectada. Isso é útil, mas não corresponde à potência nominal do transformador. Motores, sistemas HVAC, soldadoras, compressores, equipamentos de dados, iluminação e linhas de processo não operam todos simultaneamente em plena demanda. Uma instalação com grande carga conectada pode ter uma demanda máxima medida muito menor, enquanto uma planta com carga conectada moderada pode gerar picos severos de curta duração durante o início da produção.

Um estudo de carga consistente deve analisar pelo menos quatro aspectos: demanda de pico atual, fator de carga esperado, fator de potência e o perfil de carga ao longo de um dia normal ou ciclo de produção. Dados de medição são preferíveis para uma instalação existente. Para uma nova instalação, a equipe de projeto elétrico deve elaborar uma programação de demanda com base no regime de operação dos equipamentos, diversidade e características de partida dos motores principais.

Instalações com muitos motores merecem atenção especial. Um transformador pode parecer adequadamente dimensionado durante a operação em regime permanente, mas apresentar queda de tensão inaceitável quando vários motores grandes são acionados. Partidas suaves, inversores de frequência, controles de sequenciamento ou uma impedância de transformador revisada podem ser mais eficazes do que simplesmente selecionar uma unidade muito maior.

Uma regra de decisão útil é: dimensione para a demanda operacional esperada e para um cenário de crescimento plausível, depois verifique o desempenho térmico e a regulação de tensão no pior ciclo de serviço realista. Não dimensione somente pela soma das placas dos equipamentos e não presuma que uma grande margem resolva automaticamente problemas de qualidade de energia.

Compatibilize o Transformador de Média Tensão com o Sistema de Alimentação

A relação de tensão é o ponto de partida mais evidente, mas é apenas uma parte da compatibilidade. Confirme a tensão nominal da concessionária, a variação de alimentação permitida, a frequência do sistema, o arranjo de aterramento e o nível de curto-circuito disponível no ponto de conexão. A classificação do primário do transformador, a faixa de taps, o grupo vetorial e o nível de isolamento devem ser compatíveis com essa rede específica.

A seleção de taps é frequentemente tratada como um detalhe de aquisição. Não deveria ser. Se a tensão de entrada da concessionária tende a operar alta ou baixa, um ajuste fixo de tap sem carga pode ser suficiente. Se o barramento a jusante precisar permanecer dentro de uma faixa de tensão mais estreita enquanto o fornecimento ou a carga varia significativamente, um comutador de taps sob carga pode ser justificado. A escolha correta depende do estudo da rede, da filosofia de operação e da capacidade de manutenção. Um comutador de taps sob carga acrescenta flexibilidade de controle, mas também introduz equipamentos que devem ser inspecionados e mantidos adequadamente.

A tensão secundária também deve refletir a arquitetura de distribuição real. Um transformador que alimenta um quadro geral de baixa tensão tem necessidades diferentes de outro que alimenta uma linha de motores de média tensão, um sistema retificador ou uma subestação de processo dedicada. Em sistemas com múltiplos transformadores, os grupos vetoriais e o deslocamento de fase devem ser coordenados antes de considerar a operação em paralelo. Somente classificações semelhantes em kVA não tornam os transformadores adequados para operação em paralelo.

A impedância de curto-circuito é outra especificação que deve ser analisada antecipadamente. Uma impedância menor pode melhorar a regulação de tensão, mas pode aumentar a corrente de falta disponível a jusante. Uma impedância maior pode ajudar a limitar a corrente de falta, mas pode gerar uma queda de tensão maior durante variações intensas de carga. Não existe uma porcentagem de impedância universalmente “melhor”; ela deve se adequar ao estudo de proteção, às classificações dos equipamentos de manobra, aos requisitos de partida dos motores e aos comprimentos dos cabos.

Tipo Seco ou Imerso em Líquido: Escolha Conforme as Condições do Local

A decisão entre transformadores a seco e imersos em líquido é frequentemente apresentada como uma simples comparação de segurança. Na prática, a localização e as condições de operação importam mais do que uma preferência geral.

Transformadores a seco são comumente selecionados para instalações internas, nas quais o risco de incêndio, a ventilação, o acesso e a integração ao edifício são preocupações centrais. Eles não utilizam líquido isolante, mas ainda exigem afastamentos adequados, fluxo de ar, controle de temperatura e limpeza. O acúmulo de poeira, contaminantes corrosivos e ventilação restrita podem reduzir a vida útil ou exigir redução de capacidade. Em uma área de processamento com fibras suspensas no ar, partículas metálicas, produtos químicos ou temperaturas ambientes elevadas, “ambiente interno” não significa automaticamente “ambiente fácil”.

Unidades imersas em líquido são frequentemente preferidas para subestações externas, capacidades mais altas ou aplicações nas quais o projeto compacto e o desempenho térmico são prioridades. Sua instalação exige atenção à contenção, proteção contra incêndio, requisitos ambientais e normas das autoridades locais. O tipo de líquido também é importante. Óleo mineral, fluidos de éster natural e outros líquidos isolantes possuem diferentes características de incêndio, ambientais e de desempenho. A escolha final deve estar alinhada aos requisitos do local e às normas aplicáveis, e não a uma suposição genérica de que uma tecnologia é melhor.

Para qualquer um dos projetos, solicite ao fabricante que informe as condições ambientes nominais, a altitude permitida, as premissas de elevação de temperatura, o nível de proteção do invólucro ou tanque e qualquer redução de capacidade necessária para o local proposto. Esses detalhes são especialmente importantes em climas quentes, instalações costeiras, locais elevados e salas elétricas fechadas.

A Confiabilidade É Projetada em Todo o Esquema de Distribuição

Um transformador maior pode ser menos caro para comprar e instalar do que duas unidades menores. Ele também pode criar um único ponto de falha. Essa contrapartida precisa estar clara antes de o projeto ser consolidado.

Para um armazém com carga crítica limitada e uma janela de interrupção aceitável, uma configuração com um único transformador pode ser totalmente razoável. Para um processo de manufatura contínuo, um empreendimento comercial relacionado a hospital, uma grande planta de água gelada ou uma instalação com consequências onerosas de reinicialização, a redundância pode valer mais do que a economia aparente de uma configuração mais simples.

Capacidade N+1, barramentos divididos, disjuntores de interligação, subestações seccionadas e geração de reserva podem melhorar a resiliência, mas resolvem problemas diferentes. Um gerador de reserva pode sustentar cargas essenciais, mas não todo um processo de produção. Dois transformadores com uma interligação de barramento podem oferecer flexibilidade de manutenção, mas somente se o esquema de proteção e a corrente de falta disponível forem projetados para as condições de interligação fechada e aberta.

A coordenação de proteção deve, portanto, ser desenvolvida junto com a seleção do transformador. Ajustes de relés, classificações de fusíveis, restrição de corrente de energização, proteção diferencial quando aplicável, proteção contra falta à terra e classificações dos disjuntores a jusante precisam ser considerados como um único sistema. Um transformador que passa por uma análise básica da folha de dados ainda pode causar dificuldades operacionais se seu comportamento de corrente de energização ou sua impedância forem ignorados durante o projeto de proteção.

As Perdas de Energia Exigem uma Visão de Ciclo de Vida

O preço de compra é visível na licitação. As perdas são pagas gradualmente a cada hora de operação. A perda no núcleo ocorre sempre que o transformador está energizado, enquanto a perda em carga aumenta com a corrente. Uma instalação que opera próxima da carga total durante longos turnos de produção avaliará o valor de perda em carga de forma diferente de um local comercial levemente carregado e energizado continuamente.

Comparar a eficiência do transformador em apenas um ponto de carga pode ser enganoso. Solicite perdas garantidas em vazio, perdas em carga na temperatura de referência informada, impedância e eficiência esperada em toda a faixa operacional prevista. Em seguida, utilize o perfil anual de carga esperado da instalação e as premissas de custo local de energia para comparar o custo do ciclo de vida. O cálculo deve ser transparente o suficiente para que a equipe de projeto possa questionar as premissas.

O superdimensionamento é uma resposta comum à incerteza sobre o crescimento futuro. Pode ser sensato quando a expansão é altamente provável, mas um transformador significativamente superdimensionado pode passar anos operando com carga leve, enquanto incorre em perdas em vazio evitáveis. Um plano de subestação modular, espaço para um futuro transformador ou uma configuração com dois transformadores pode proporcionar melhor equilíbrio em alguns projetos.

Harmônicas, Qualidade de Energia e Cargas Modernas

Atualmente, as instalações contêm mais cargas não lineares do que muitas especificações antigas de transformadores consideravam: inversores de frequência, sistemas UPS, equipamentos de carregamento de VE, drivers LED, equipamentos de soldagem, retificadores e sistemas de conversão de potência. Essas cargas podem introduzir correntes harmônicas que aumentam o aquecimento nos enrolamentos, condutores e condutores neutros.

A resposta correta não é solicitar um “transformador para harmônicas” sem definir a carga. Obtenha o espectro harmônico esperado dos principais fornecedores de equipamentos ou realize medições em uma instalação existente. O fornecedor do transformador poderá então avaliar a capacidade térmica e propor medidas de projeto adequadas. Dependendo da aplicação, a solução pode envolver uma classificação reduzida, um transformador dedicado, um grupo vetorial apropriado, filtros ou mudanças na configuração da carga.

Parques industriais e microrredes exigem uma verificação adicional quando o armazenamento em bateria está incluído. Um sistema conteinerizado, como oSistema de Armazenamento de Energia em Contêiner com Resfriamento Líquido de 1MW/2MWh, pode alterar o fluxo de potência no ponto de conexão. Seu modo de operação PCS, contribuição de falta, resposta de controle e faixa de tensão devem ser analisados juntamente com o projeto do transformador, da proteção e da interface com a concessionária. O armazenamento pode reduzir picos ou apoiar a integração de energia renovável, mas não elimina a necessidade de validar a carga do transformador nas condições de carregamento, descarregamento e bypass.

Especificações que Evitam Problemas em Estágio Avançado

Uma especificação técnica concisa, porém completa, reduz a ambiguidade entre os concorrentes. Ela deve informar a potência nominal exigida, a relação de tensão, a frequência, o arranjo de taps, o grupo vetorial, a impedância-alvo ou faixa aceitável, a classe de resfriamento, os requisitos de isolamento, a elevação de temperatura, o local de instalação, as condições ambientes, a altitude, os limites de ruído quando relevantes e as normas aplicáveis.

Ela também deve definir os requisitos de testes e documentação. Relatórios de ensaios de rotina, detalhes da placa de identificação, desenhos dimensionais, arranjos de terminais, perdas, impedância, lista de acessórios, diagramas de fiação e instruções de instalação devem estar disponíveis antes do envio. Para projetos críticos, testes acompanhados ou evidências adicionais de ensaios de tipo podem ser adequados, sujeitos à especificação do projeto e aos requisitos locais.

As interfaces físicas são fáceis de ignorar até que a construção esteja avançada. Verifique o peso de transporte, pontos de içamento, rota de acesso, carga na fundação, direção de entrada dos cabos, espaço para terminações, afastamentos para portas e radiadores, caminho de ventilação e acesso para manutenção. Um transformador que cabe em um desenho de layout ainda pode ser difícil de substituir ou manter se valas de cabos, paredes ou estruturas suspensas restringirem o acesso.

Perguntas a Resolver Antes de Fazer um Pedido

Antes da aprovação final, a equipe de projeto deve ser capaz de responder claramente a estas perguntas:

• Qual é a demanda máxima medida ou calculada e qual carga futura está realmente confirmada?
• O transformador pode suportar as partidas esperadas dos motores, a carga harmônica e as condições ambientes sem aquecimento ou queda de tensão inaceitáveis?
• Sua impedância mantém a corrente de falta a jusante dentro dos limites de projeto dos equipamentos de manobra e da proteção?
• Qual consequência de interrupção é aceitável e o diagrama unifilar fornece o nível necessário de continuidade?
• Os requisitos da concessionária, os códigos locais, as disposições de incêndio e as condições ambientais do local estão documentados?

Se essas respostas forem vagas, a especificação não está pronta. Os erros mais caros na seleção de transformadores geralmente começam como premissas não resolvidas entre as equipes civil, elétrica, da concessionária e de operações.

Trabalhando com um Fornecedor Além da Folha de Dados

Um fornecedor confiável deve estar disposto a discutir o regime de operação por trás da classificação, e não apenas cotar o kVA solicitado. É nesse ponto que o suporte de engenharia tem valor prático: verificar as perdas em relação ao perfil de carga, analisar a compatibilidade do grupo vetorial, confirmar as necessidades de acessórios e identificar restrições de instalação antes da fabricação.

A Jinshida Electric Power Technology Co., Ltd. apoia projetos de transmissão e distribuição de energia por meio do desenvolvimento, fabricação e suporte à aplicação de transformadores e equipamentos elétricos. Para trabalhos comerciais, industriais, de energia renovável e infraestrutura, a conversa útil deve começar com o diagrama unifilar, os dados de carga, as condições do local e as normas exigidas. Um processo de qualidade rigoroso é importante, mas é mais eficaz quando o projeto do equipamento se baseia em informações completas do projeto.

A decisão final sobre o transformador de média tensão deve equilibrar desempenho elétrico, facilidade de manutenção, resiliência e custo do ciclo de vida. Selecione a unidade que se adapte ao sistema real e ao plano de operação futuro plausível, e então documente as premissas. Essa abordagem proporciona à instalação uma base muito mais sólida do que escolher a maior classificação disponível dentro do orçamento inicial.

Perguntas Frequentes

Quanta capacidade de reserva deve ser incluída?

Não existe uma porcentagem fixa adequada para todos os locais. Utilize planos de expansão confirmados, não um otimismo vago. Quando a carga futura for incerta, prever condições físicas e elétricas para um segundo transformador pode ser mais eficiente do que superdimensionar excessivamente a primeira unidade.

Dois transformadores podem operar em paralelo?

Sim, mas somente após verificar a relação de tensão, o grupo vetorial, a impedância, a posição do tap, a relação de fase, o equilíbrio de potência nominal e a coordenação de proteção. A operação em paralelo deve ser projetada, não presumida.

Um transformador a seco é sempre a opção interna mais segura?

Ele é frequentemente adequado para ambientes internos, mas a ventilação, a poeira, a atmosfera corrosiva, os afastamentos e os requisitos locais de incêndio ainda determinam a instalação final. A construção a seco não elimina a necessidade de uma análise específica do local.

Quando a carga harmônica deve ser investigada?

Investigue-a sempre que grandes acionamentos, retificadores, sistemas UPS, equipamentos de carregamento ou outras cargas de eletrônica de potência representarem uma parte significativa da carga. Esperar até que surjam superaquecimentos ou disparos indevidos é tardio e caro.
