Manutenção de Transformadores de Subestação: Um Cronograma Prático para Gestores de Ativos

São 7h20 de uma segunda-feira úmida, e um supervisor de campo relata um forte cheiro de óleo queimado perto da baia do transformador. A carga não desarmou, os instrumentos parecem quase normais à distância, e a produção aguarda uma decisão: manter a unidade em operação, reduzir a carga ou desligá-la para inspeção. Situações como esta são difíceis porque um transformador de subestação raramente falha sem aviso, mas os sinais de alerta podem ser facilmente ignorados quando as operações diárias estão atarefadas.

Uma inspeção negligenciada pode transformar um pequeno vazamento de óleo, radiador obstruído, terminal solto ou falha do ventilador de refrigeração em superaquecimento, danos ao isolamento, indisponibilidade do equipamento e um período de reparo mais longo. A resposta prática não é simplesmente “inspecionar com mais frequência”. Um cronograma de manutenção útil atribui uma finalidade a cada inspeção, define quais constatações exigem ação imediata e cria um histórico de condição que ajuda a equipe de manutenção a distinguir o envelhecimento normal de um defeito em desenvolvimento.

Comece pelas condições de operação, não por um calendário genérico

Um plano baseado em calendário é necessário, mas não deve ser a única base para a manutenção. Duas unidades de idade semelhante podem exigir atenção muito diferente. Uma pode operar em uma subestação interna limpa com carregamento estável; outra pode enfrentar poeira, temperatura ambiente elevada, frequentes variações de carga, umidade costeira ou sobrecargas intermitentes. Suas prioridades de manutenção não devem ser idênticas.

Antes de definir os intervalos, reúna as informações já disponíveis: potência nominal do transformador, método de refrigeração, classe de isolamento, histórico de ensaios de óleo, perfil de carga, registros de falhas, eventos de proteção, condições ambientais e quaisquer alterações nos equipamentos conectados. Dê atenção especial às mudanças recentes no local. Novos motores, cargas geradoras de harmônicos, equipamentos de carregamento de veículos elétricos, geração renovável ou armazenamento por baterias podem alterar os padrões de carga e os ciclos térmicos, mesmo quando a demanda média parece inalterada.

Para um transformador de subestação, o melhor cronograma combina observação de rotina com ensaios periódicos e atividades acionadas pela condição. As tarefas de rotina identificam anomalias visíveis ou audíveis. Os ensaios periódicos revelam alterações dentro do tanque. As ações acionadas pela condição respondem a tendências antes que elas se tornem falhas.

Inspeção a cada turno ou semanal: identifique os sinais evidentes antecipadamente

Verificações visuais frequentes não exigem desligamento, mas devem ser realizadas cuidadosamente e registradas de forma consistente. Uma breve inspeção é especialmente útil após tempestades, períodos de alta carga, operações de manobra ou trabalhos próximos ao invólucro do transformador.

Durante a inspeção, observe mais do que apenas se o transformador está energizado. Verifique se há manchas de óleo ao redor de válvulas, juntas, radiadores, buchas e na base do tanque. Um vazamento recente pode ser pequeno, mas a redução do nível de óleo pode expor o isolamento e reduzir o desempenho da refrigeração. Observe ruídos incomuns, incluindo aumento do zumbido, grades de ventiladores vibrando, ruído de bombas ou sons intermitentes de arco elétrico próximos aos terminais. Compare a indicação atual da temperatura do óleo superior e da temperatura dos enrolamentos com a faixa normal de operação para condições semelhantes de carga e temperatura ambiente.

Inspecione também o sistema de refrigeração. Os ventiladores devem ligar e desligar de acordo com seus ajustes de controle, girar livremente e permanecer livres de acúmulo de poeira. Em sistemas de óleo forçado ou ar forçado, verifique se as bombas estão operando e se as válvulas do resfriador estão na posição prevista. Um transformador pode suportar a carga de forma aceitável com um componente de refrigeração fora de serviço, mas essa condição não deve se tornar invisível apenas porque nenhum alarme foi acionado.

Os equipamentos externos exigem uma verificação do invólucro e da drenagem. Água acumulada, valas de cabos obstruídas, conexões de aterramento corroídas, placas de advertência danificadas e pontos de entrada de animais criam condições que podem complicar a manutenção posterior. Registre tanto os defeitos quanto as observações de “nenhuma anormalidade encontrada”. O valor está na comparação dos registros ao longo do tempo, não na elaboração de um relatório extenso após uma falha.

Verificações mensais: confirme os instrumentos e equipamentos auxiliares

Uma vez por mês, examine com mais atenção os dispositivos que protegem e monitoram o transformador. Confirme que os indicadores de temperatura, medidores de nível de óleo, indicadores de alívio de pressão, painéis de controle de refrigeração e contatos de alarme estão legíveis e sem danos físicos. Se um medidor permanecer exatamente na mesma posição por um período excepcionalmente longo, não presuma automaticamente que as condições estão estáveis; verifique se o próprio instrumento está funcionando.

Revise os registros de alarmes e desarmes, mesmo que não tenha ocorrido indisponibilidade. Alarmes repetidos de falha de ventilador, avisos de alta temperatura que desaparecem rapidamente ou indicações inexplicadas do relé Buchholz podem apontar para um problema de controle, fiação ou mecânico que precisa de acompanhamento. Verifique o estado do material de sílica gel do respirador, quando instalado. O dessecante saturado ou descolorido pode permitir a entrada de umidade no sistema do conservador, aumentando o risco de contaminação por umidade no óleo isolante.

As revisões mensais também são um bom momento para comparar carga, temperatura e estado de refrigeração. Um aumento da temperatura de operação com carga semelhante pode indicar radiadores sujos, redução da vazão dos ventiladores, problema na circulação de óleo, temperatura ambiente elevada ou alteração nas perdas internas. O objetivo não é diagnosticar a causa a partir de uma única leitura. É reconhecer que a relação entre as leituras mudou.

Atividades trimestrais ou semestrais: teste o que não pode ser visto

As inspeções visuais não conseguem mostrar a condição completa do óleo isolante ou do isolamento interno de papel. Dependendo da classe de tensão, criticidade, carregamento, orientação do fabricante e histórico do local, a coleta de amostras de óleo pode ser programada trimestralmente, semestralmente ou anualmente. Utilize equipamentos de amostragem limpos e siga um método consistente. Uma amostragem inadequada pode introduzir umidade ou partículas e tornar o resultado do laboratório menos útil.

Os ensaios típicos de óleo podem incluir rigidez dielétrica, umidade, acidez, tensão interfacial, condição das partículas e análise de gases dissolvidos. Cada resultado tem um significado diferente. Um único valor fora da faixa deve ser analisado juntamente com amostras anteriores, eventos operacionais e a qualidade da amostragem. Por exemplo, um aumento de umidade pode estar relacionado à condição do respirador, integridade das vedações, temperatura de carga ou manuseio da amostra. Os padrões de gases dissolvidos podem exigir análise mais urgente quando mudam rapidamente ou sugerem atividade térmica ou elétrica.

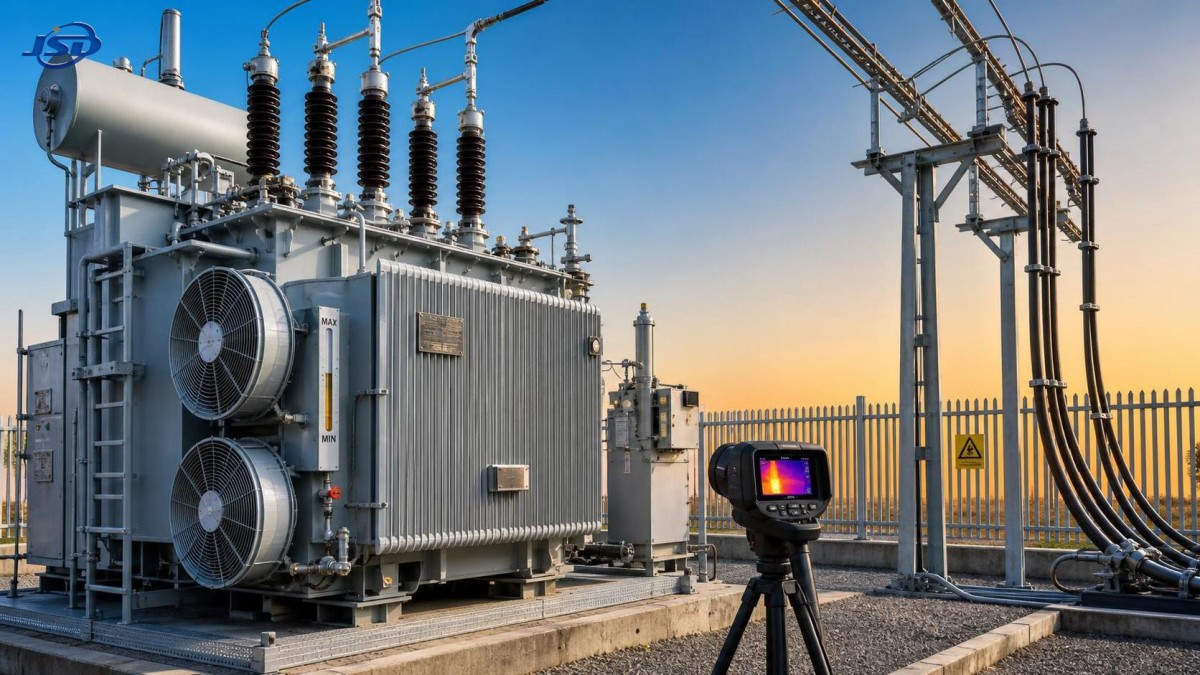

A termografia também deve ser programada quando o transformador estiver operando com carga significativa. Examine buchas, terminações de cabos, jumpers, conexões de radiadores, motores de refrigeração, painéis de controle e seccionadoras próximas. Uma conexão quente pode resultar de ferragens soltas, oxidação, danos ao condutor, desequilíbrio ou uma interface subdimensionada. A imagem é mais valiosa quando comparada com varreduras anteriores sob condições de carga comparáveis.

Não negligencie o aterramento e a proteção contra surtos. Inspecione as conexões de aterramento acessíveis quanto à corrosão, folga ou danos mecânicos. Examine os para-raios quanto a invólucros rachados, contaminação, indicações anormais de fuga, quando aplicável, e condutores danificados. Esses componentes podem não atrair atenção durante a operação normal, mas sua condição afeta a forma como o transformador responde a esforços elétricos externos.

Planeje uma parada anual em torno de tarefas relevantes

Uma parada anual de manutenção costuma ser a única oportunidade prática para realizar inspeções desenergizadas e trabalhos corretivos. Ela não deve se tornar uma coleção apressada de tarefas não relacionadas. Defina o escopo do trabalho com base nas constatações do ano anterior, defeitos pendentes, tendências do óleo, registros de proteção, varreduras térmicas e alterações no regime de operação.

Antes do isolamento, confirme o procedimento de manobra aprovado, os requisitos de bloqueio e etiquetagem, o método de verificação de ausência de tensão, o arranjo de aterramento e as responsabilidades de comunicação. O escopo de manutenção deve separar claramente a inspeção visual, os ensaios elétricos, a limpeza, o reaperto mecânico, as verificações funcionais e os trabalhos que exigem suporte especializado.

Com o transformador isolado com segurança, inspecione as buchas quanto a trincas, lascas, marcas de rastreamento, exsudação de óleo e superfícies contaminadas. Limpe somente com materiais e métodos adequados ao tipo de bucha. Examine caixas de cabos, tampas com juntas, compartimentos do comutador de derivações, válvulas de radiador, quiosques de marshalling e fiação de controle. Procure isolamento quebradiço, prensa-cabos soltos, condensação, terminais corroídos ou sinais de entrada de roedores e insetos no gabinete.

Os ensaios elétricos podem incluir resistência de isolamento, resistência dos enrolamentos, ensaio de relação de transformação, ensaio de corrente de excitação e medições de fator de potência ou fator de dissipação, conforme apropriado ao equipamento e à estratégia de manutenção. A seleção dos ensaios deve seguir os procedimentos do local, a condição do equipamento e as orientações técnicas. As medições não são úteis isoladamente; compare-as com valores de referência, registros anteriores, relações entre fases e expectativas corrigidas por temperatura, quando aplicável.

Os comutadores de derivações merecem atenção específica porque são dispositivos mecânicos de comutação que operam em condições exigentes. Independentemente de o transformador utilizar um comutador sob carga ou fora de circuito, verifique sua indicação de posição, mecanismo de acionamento, intertravamentos, vedações, contatos e condição do óleo de acordo com as instruções de serviço pertinentes. A atividade frequente de regulação de tensão pode justificar intervalos de inspeção mais curtos do que em uma instalação estável.

Quando uma constatação altera o cronograma

Os programas de manutenção mais eficazes não aguardam a próxima data planejada quando as evidências apontam para deterioração. Certas observações devem desencadear uma investigação antecipada: aumento perceptível da temperatura do óleo em carga normal, alarmes repetidos de refrigeração, novo vazamento de óleo, aumento da geração de gases, temperatura anormal das buchas, mudança repentina de ruído, atuação do alívio de pressão, atividade de proteção inexplicada ou queda nos valores de ensaio de isolamento.

Utilize um processo de resposta simples. Primeiro, confirme a observação e elimine a possibilidade de erro do instrumento ou causas operacionais temporárias. Segundo, compare o resultado com os registros históricos. Terceiro, avalie se a condição afeta a segurança, a integridade dielétrica, a capacidade de refrigeração ou a capacidade de suportar a carga prevista. Por fim, decida se a unidade pode permanecer em serviço com monitoramento reforçado, se requer redução de carga ou se precisa de uma parada controlada.

Um erro comum é tratar todo valor anormal como emergência ou como incômodo. Nenhuma das duas abordagens é confiável. Uma tendência de mudança lenta pode permitir tempo para planejar reparos e obter peças. Uma mudança rápida, mesmo dentro de uma faixa nominal, pode ser mais preocupante do que um valor estável ligeiramente fora de uma meta preferencial. A direção da tendência, a taxa de mudança e o contexto operacional são importantes.

Alterações de carga exigem uma nova análise da manutenção do transformador

Os sistemas elétricos são cada vez mais solicitados a gerenciar uma demanda mais variável. Quando uma instalação adiciona geração renovável, grandes cargas de carregamento ou armazenamento de energia, o transformador pode experimentar diferentes picos diários e mudanças mais frequentes na direção ou magnitude da corrente. Isso não cria automaticamente um problema, mas significa que os registros de temperatura e carga devem ser revisados após o comissionamento.

Para instalações que utilizam uma unidade externa de armazenamento de energia, a revisão programada do carregamento do transformador deve incluir períodos de carregamento, períodos de descarga, operação de reserva e quaisquer ajustes de redução de pico. Um sistema como oSistema de Armazenamento de Energia Comercial e Industrial de 125kW/261kWh pode auxiliar na redução de picos, deslocamento de carga, fornecimento de reserva e integração de energia renovável. Seu valor neste contexto é operacional: ele pode ajudar uma instalação a gerenciar a demanda, mas os ajustes de proteção do transformador, a capacidade dos cabos, o aterramento e os limites térmicos ainda precisam ser verificados como parte do projeto elétrico geral e do plano de manutenção.

Após qualquer alteração significativa na gestão de carga, compare as temperaturas do transformador e os perfis de carga com a referência anterior. Observe picos de carga inesperados, efeitos de harmônicos quando houver cargas não lineares e a operação do sistema de refrigeração durante a parte mais quente do dia. Atualize o registro de manutenção para que as futuras inspeções reflitam o novo padrão operacional, em vez das condições existentes anos atrás.

Torne os registros úteis quando a próxima pessoa os abrir

Um relatório de manutenção deve ajudar alguém a compreender a condição do transformador em minutos. Inclua a data, identificação do equipamento, condição de carga, condição ambiente, se relevante, leituras realizadas, defeitos encontrados, fotografias quando necessário, relatórios de ensaio, ações corretivas e itens pendentes. Evite observações vagas como “verificado OK” quando uma medição ou observação específica puder ser registrada.

Mantenha um registro de ações separado para os defeitos. Cada item deve identificar a condição, localização, nível de risco, controle temporário, se houver, reparo recomendado, responsável e data-alvo de conclusão. Após o reparo, documente como ele foi verificado. Isso evita que problemas menores sejam adiados indefinidamente porque foram mencionados em um relatório de inspeção antigo, mas nunca formalmente atribuídos.

Um cronograma confiável de manutenção de transformadores de subestação não é uma pilha de formulários. É uma rotina de trabalho que conecta observações de campo, dados de ensaios, histórico de carga e decisões de reparo. Quando o cronograma é ajustado às condições reais de operação, pequenos alertas são mais fáceis de investigar, as paradas são mais fáceis de planejar e é menos provável que o transformador se torne um problema urgente no pior momento possível.
