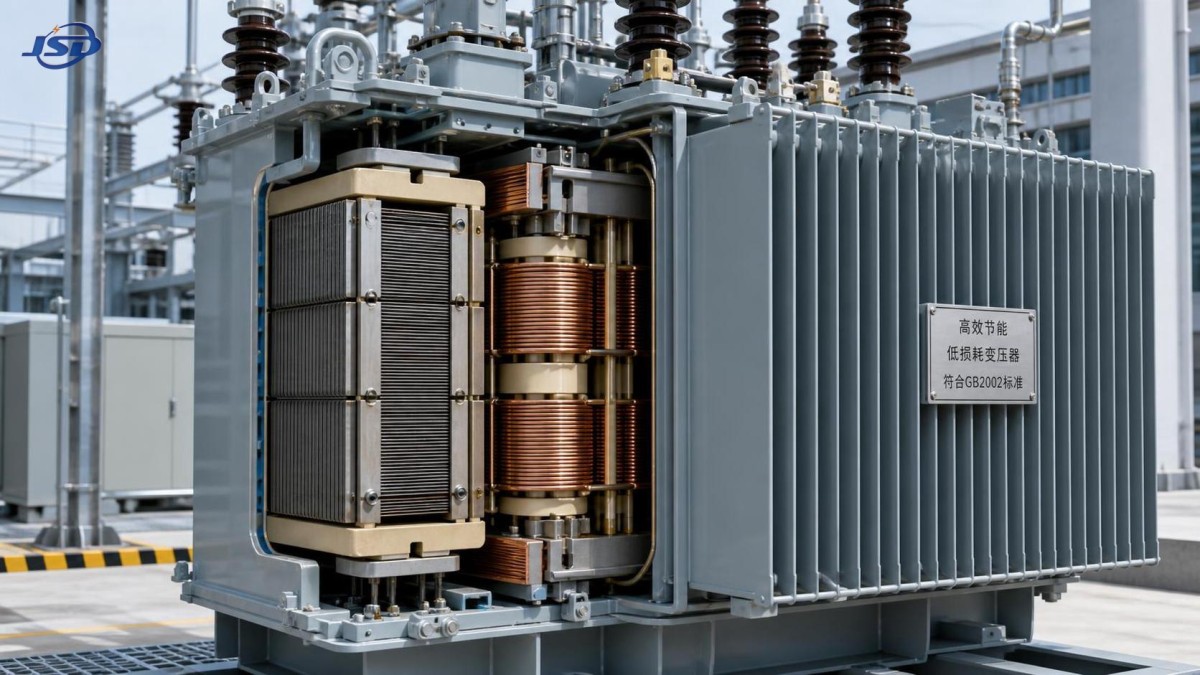

O que define um transformador de eficiência energética e quanto ele pode reduzir os custos operacionais?

O custo operacional de um transformador começa com as perdas que existem mesmo quando a carga conectada é baixa. Essa é a primeira definição prática de um transformador energeticamente eficiente: uma unidade projetada para reduzir as perdas no núcleo durante os períodos de operação sem carga e controlar as perdas nos enrolamentos quando a corrente aumenta, sem criar novos problemas de confiabilidade em outras partes do sistema. Em termos de aquisição, essa classificação só é relevante quando as escolhas de projeto correspondem ao ciclo de trabalho real, ao ambiente de instalação e às condições de manutenção no local.

Uma comparação baseada apenas na capacidade nominal pode ocultar a diferença real. Dois transformadores com a mesma potência nominal em kVA podem apresentar comportamentos muito diferentes ao longo de um ano, pois um deles pode utilizar material de núcleo com menores perdas, processamento mais preciso das lâminas, melhor projeto dos condutores e uma estrutura térmica que mantém o aumento da resistência sob controle à medida que a temperatura sobe. Quando o transformador opera por longas horas com carga variável, esses detalhes influenciam a fatura de eletricidade de forma mais direta do que os dados da placa de identificação por si só.

O que normalmente define um transformador energeticamente eficiente

Em discussões técnicas, o termo geralmente se refere a um transformador com perdas em vazio reduzidas, perdas em carga reduzidas ou ambas. As perdas em vazio provêm principalmente do núcleo magnético e aparecem sempre que o transformador está energizado. As perdas em carga estão relacionadas à corrente nos enrolamentos e incluem perdas no cobre, perdas dispersas e os efeitos térmicos que aumentam a resistência durante a operação. Um projeto energeticamente eficiente confiável aborda ambos os tipos de perda, mas o peso de cada um depende da forma como o transformador é utilizado.

Em uma rede de distribuição com baixa carga que permanece energizada continuamente, as baixas perdas em vazio podem ter maior relevância financeira. Em uma instalação com forte demanda durante o dia e carga sustentada próxima à corrente nominal, as perdas em carga podem se tornar o principal fator de custo. Por isso, um transformador energeticamente eficiente não pode ser avaliado isoladamente do perfil de carga. Uma especificação que parece eficiente em um catálogo pode ser financeiramente desfavorável se tiver sido otimizada para o padrão de operação incorreto.

O material do núcleo é um dos diferenciais mais evidentes. Os fabricantes podem utilizar aço silício de grão orientado laminado a frio, com propriedades magnéticas aprimoradas, ou, em algumas aplicações, um núcleo de liga amorfa, quando a prioridade são perdas em vazio muito baixas. Cada opção altera não apenas as perdas, mas também o custo de aquisição, as características de manuseio mecânico, o comportamento acústico e as considerações de reparo. O projeto dos enrolamentos é igualmente importante. A seção transversal dos condutores, a disposição dos enrolamentos, o espaçamento do isolamento e o controle do fluxo de dispersão influenciam as perdas em carga e o aquecimento a longo prazo.

A qualidade do processamento também faz parte da definição. O controle de rebarbas durante o corte do núcleo, a precisão das juntas step-lap, a pressão de fixação, a secagem a vácuo, a cura do isolamento, o tratamento do óleo e a qualidade da vedação afetam a estabilidade dos valores de perdas prometidos após o transporte e o comissionamento. Um transformador vendido como energeticamente eficiente, mas montado com controle de processo deficiente, pode apresentar resultados aceitáveis na fábrica e ainda assim ter desempenho inferior após meses de operação em campo.

Quanto ele pode reduzir os custos operacionais?

Não existe uma porcentagem universal confiável. A redução de custos depende de cinco variáveis que mudam de um projeto para outro: horas anuais energizado, carga média, duração da carga de pico, estrutura tarifária local de eletricidade e diferença nas perdas entre os modelos selecionados. Sem esses dados, qualquer afirmação fixa de economia é marketing, não engenharia.

Uma forma mais confiável de estimar o custo operacional é separar as perdas em termos anuais de energia. As perdas em vazio são multiplicadas pelo tempo total energizado, pois existem sempre que uma tensão é aplicada. As perdas em carga devem ser ajustadas pelo fator de carga real e, idealmente, pelo quadrado do perfil de carga, em vez de uma simples média. Essa distinção é importante. Um transformador que atende cargas de motores intermitentes, sistemas HVAC com ciclos de operação ou uma demanda comercial mista pode apresentar o mesmo consumo mensal de energia que outro local e, ainda assim, produzir perdas nos enrolamentos muito diferentes.

Suponha que uma unidade tenha menores perdas no núcleo, mas apenas uma pequena melhoria nas perdas dos enrolamentos. Ela pode reduzir significativamente o custo operacional em uma subestação que permanece continuamente energizada com demanda média moderada. Se outra unidade oferecer uma melhoria maior nas perdas dos enrolamentos, poderá ser mais adequada a uma fábrica com longos intervalos de alta carga. Nenhuma delas é automaticamente o “melhor” transformador energeticamente eficiente, a menos que o custo do ciclo de vida seja calculado com base no padrão de operação esperado.

Há também a questão dos custos secundários, frequentemente ignorada nas primeiras discussões de aquisição. Menores perdas reduzem o calor interno. Menos calor pode aliviar o estresse sobre o isolamento, o óleo, as buchas e as conexões. Em determinadas condições, isso pode favorecer uma operação estável mais longa e reduzir a frequência de intervenções relacionadas à temperatura. O efeito financeiro é indireto e deve ser tratado com cautela, mas pode influenciar a exposição a paradas, especialmente quando as janelas de desligamento são limitadas.

Outro fator frequentemente negligenciado é o comportamento da potência reativa no sistema elétrico mais amplo. A eficiência do transformador não substitui a correção do fator de potência, o gerenciamento de harmônicas ou o balanceamento de carga. Se a rede apresentar baixa qualidade de energia, o benefício esperado no custo operacional pode diminuir, pois podem surgir aquecimento adicional e perdas dispersas fora da condição de teste controlada utilizada para os dados da placa de identificação.

Onde as avaliações de custo costumam dar errado

Um erro comum é comparar apenas o preço de aquisição. A opção de menor investimento inicial pode apresentar perdas anuais maiores durante todo o período de serviço. Mesmo quando os preços da eletricidade permanecem estáveis, isso pode alterar o custo real de propriedade. Se as tarifas incluírem componentes de demanda, preços de horário de pico ou penalidades relacionadas à ineficiência do sistema, o cenário se torna ainda mais complexo.

Outro erro é considerar a carga nominal como se fosse a carga normal. Os transformadores são frequentemente selecionados com margem para futuras expansões, redundância ou corrente de partida. Isso é razoável, mas altera a economia do projeto. Um transformador superdimensionado pode passar a maior parte de sua vida em uma condição de baixa carga, na qual predominam as perdas em vazio. Nesse caso, dedicar atenção ao desempenho das perdas no núcleo pode ser mais valioso do que focar apenas na eficiência em plena carga.

Também existe a tendência de tratar os dados de perdas da fábrica como se fossem toda a realidade. Vibrações durante o transporte, procedimentos inadequados de descarregamento, entrada de umidade durante o armazenamento, radiadores danificados, terminações soltas e óleo contaminado podem afastar o desempenho em campo do resultado esperado. Para unidades imersas em óleo, os limites do ângulo de manuseio, as verificações de vedação e os testes do óleo após a chegada não são detalhes administrativos. Eles fazem parte da preservação da economia que justificou a aquisição.

Detalhes da especificação que merecem uma leitura cuidadosa

Ao analisar propostas, a programação técnica deve distinguir claramente entre perdas em vazio, perdas em carga na temperatura de referência, impedância, método de resfriamento, classe de isolamento, configuração das derivações e elevação de temperatura permitida. Uma redação ambígua sobre “eficiência máxima” pode ser enganosa, pois a eficiência atinge o pico em determinado ponto de carga, que pode ter pouca relação com a operação normal do local.

O ruído também pode ter impacto financeiro, embora indireto. Um projeto de núcleo com menores perdas pode alterar o comportamento magnético e a emissão acústica. Se o transformador for instalado próximo a edifícios ocupados ou áreas de processo sensíveis, medidas de mitigação, como barreiras, compartimentos ou realocação, podem acrescentar custos após a aquisição. A solução de conformidade técnica mais econômica geralmente é identificada antes da emissão do pedido, não depois do início das reclamações no local.

Para serviços externos ou industriais severos, o invólucro, o sistema de revestimento, a resistência à corrosão dos acessórios, a qualidade das juntas e a configuração de vedação influenciam a capacidade de o transformador permanecer seco e termicamente estável. As alegações de eficiência perdem valor rapidamente se a entrada de umidade degradar o isolamento ou se um desempenho de resfriamento deficiente elevar a temperatura de operação.

Em trabalhos de distribuição de média tensão, um ponto de referência prático pode ser um Transformador de Distribuição de Potência Imerso em Óleo 10kV/0.4kV, no qual a verdadeira questão de aquisição não é apenas o tipo de produto, mas se o equilíbrio das perdas, o comportamento do resfriamento, a faixa de derivação e as condições do local estão alinhados. Em alguns projetos, a construção imersa em óleo é favorecida pelo desempenho térmico e pela tolerância a sobrecargas; em outros, as restrições de instalação podem direcionar a avaliação para projetos diferentes.

A instalação e a manutenção afetam a economia mais do que muitos processos de licitação admitem

Um transformador energeticamente eficiente pode perder parte de sua vantagem esperada devido a práticas inadequadas de instalação. Trechos longos ou subdimensionados de cabos de baixa tensão introduzem perdas adicionais no sistema que podem superar a diferença entre dois modelos de transformador. Uma ventilação deficiente em uma sala interna eleva a temperatura de operação. O carregamento trifásico desequilibrado aumenta a corrente em determinados enrolamentos. Cargas ricas em harmônicas, provenientes de inversores, retificadores ou equipamentos não lineares, podem aumentar as perdas por correntes parasitas e as perdas dispersas. Esses são problemas do local, mas afetam diretamente o custo operacional atribuído ao transformador.

Por isso, os registros de comissionamento devem incluir resistência de isolamento, verificação da relação de transformação, verificações das conexões, condição do óleo quando aplicável, continuidade do aterramento, confirmação da posição da derivação e observações térmicas após a energização. Nenhum desses testes é mera documentação. Eles estabelecem se o transformador está operando na condição considerada pelo modelo de custo do ciclo de vida.

A manutenção deve se concentrar nas condições que alteram as perdas ou ameaçam a remoção de calor: nível do óleo, qualidade do óleo, vazamentos, limpeza dos radiadores, funcionamento dos ventiladores quando instalados, aperto dos terminais e indícios de pontos quentes anormais. Se houver inspeção por infravermelho, ela poderá ajudar a identificar resistência nas conexões ou carregamento desigual antes que o problema se transforme em uma penalidade energética prolongada.

Como comparar propostas sem reduzir a decisão a slogans

A abordagem mais defensável é solicitar valores garantidos de perdas, normas de referência utilizadas nos testes, tolerâncias, descrições dos materiais quando relevantes e uma declaração clara da base de temperatura utilizada para as perdas em carga. Em seguida, esses valores devem ser relacionados à curva de carga anual esperada. Se a curva de carga for incerta devido a uma expansão planejada, utilize pelo menos dois cenários de operação em vez de uma única estimativa otimista.

A avaliação comercial deve incluir o método de transporte, a proteção da embalagem, as limitações de armazenamento, os requisitos de instalação e as peças sobressalentes que afetam o tempo de disponibilidade. Um transformador que chega com especificações documentais melhores, mas apresenta maior risco no local, não é automaticamente a opção de menor custo. A diferença entre o desempenho de fábrica e o desempenho em campo é frequentemente criada nas interfaces entre fabricação, logística, obras civis, instalação elétrica e comissionamento.

O prazo de entrega e a intercambiabilidade também são importantes. Se um projeto utilizar dimensões, acessórios ou componentes menos comuns, o planejamento de substituição poderá se tornar mais difícil posteriormente. Isso não invalida a vantagem de eficiência, mas deve fazer parte da mesma discussão de custos, pois o custo operacional é apenas uma parte da propriedade do ativo.

No fim, um transformador energeticamente eficiente é definido menos por um rótulo do que por características de perdas verificáveis, fabricação disciplinada e adequação à rede real que irá atender. O custo operacional pode ser reduzido de forma significativa quando esses fatores correspondem ao perfil de carga e às condições do local. Quando não correspondem, a economia alegada permanece teórica, enquanto o medidor de eletricidade continua registrando a diferença.
