Produtos
‹
›
‹
›
- Adequado para transformadores de distribuição de energia de minas imersos em óleo com capacidades de até 1250 kVA e tensões de até 10 kV. Trata-se de um transformador imerso em óleo padrão, sem requisitos à prova de explosão, utilizado principalmente como fonte de energia para sistemas de iluminação de minas ou sistemas de acionamento elétrico durante a distribuição.
- Alta confiabilidade comprovada por operações em mais de 50 países e regiões em todo o mundo; os principais mercados incluem Irã, Cazaquistão, Uzbequistão, Paquistão, Indonésia e Chile.
- Conformidade com as normas: IEC 60076, GB 1094.1–2-1996, GB 1094.3,5-2003, GB/T 6451-2008 e GB 12173-2008.
Descrição do produto
Características do Produto
- O transformador para mineração utiliza chapas de aço silício de grão orientado, empilhadas e de alta permeabilidade. Possui uma estrutura do tipo núcleo com juntas totalmente chanfradas e empilhadas. As colunas do núcleo têm uma seção transversal circular escalonada, garantindo baixo nível de ruído e baixas perdas, enquanto a estrutura do tanque é robusta.
- As caixas de conexão dos cabos de alta e baixa tensão são soldadas às laterais do tanque para a terminação dos cabos. O enrolamento de alta tensão inclui derivações para ajuste de ±5% da tensão nominal; a alimentação deve ser desligada antes de operar o comutador de derivações para ajustar a tensão.
- O lado de baixa tensão permite uma conexão em "Y" (693V) ou uma conexão em "D" (400V). Os terminais secundários são conduzidos a seis buchas dentro da caixa de conexão dos cabos, permitindo que os usuários reconfigurem a conexão. As alças de içamento soldadas às paredes do tanque facilitam a elevação. A base do tanque é equipada com patins com furos de montagem, permitindo a instalação de rodas para vagões de mina, caso sejam necessárias para o transporte subterrâneo.
Ambiente de Operação
1. Altitude não superior a 1.000 metros acima do nível do mar (ambientes especiais exigem especificações separadas);
2. Temperatura ambiente:
Temperatura máxima do ar: +40°C; Temperatura média diária máxima: +25°C;
Temperatura média anual máxima: +20°C; Temperatura externa mínima: -20°C.
3. Umidade relativa do ar circundante: ≤95% (a +25°C);
4. Local de instalação: locais subterrâneos de minas contendo poeira de carvão e metano (grisu), mas livres de riscos de explosão;
5. Forma de onda da tensão de alimentação: aproximadamente senoidal;
Perguntas frequentes
P1: Para que são utilizados principalmente os transformadores à prova de explosão para mineração?
R: Eles são amplamente utilizados em minas subterrâneas de carvão, operações de mineração, túneis e áreas perigosas com gases ou poeiras explosivas.
P2: Quais características à prova de explosão o transformador possui?
R: O transformador adota um invólucro robusto à prova de explosão, com excelente desempenho de vedação, impedindo que faíscas elétricas internas inflamem a atmosfera perigosa circundante.
P3: Quais opções de capacidade estão disponíveis?
R: As capacidades padrão incluem 50kVA, 100kVA, 200kVA, 315kVA, 500kVA, 800kVA e 1000kVA. Capacidades personalizadas também estão disponíveis.
P4: Quais tensões nominais são suportadas?
R: O lado de alta tensão normalmente suporta 6kV e 10kV, enquanto o lado de baixa tensão pode ser personalizado para 380V, 660V, 1140V e outras tensões exigidas.
P5: Qual método de resfriamento é utilizado?
R: O transformador normalmente utiliza o resfriamento ONAN (Óleo Natural, Ar Natural), proporcionando dissipação de calor confiável para operação contínua.
P6: O transformador pode ser personalizado?
R: Sim. A capacidade, a tensão, o grupo vetorial, o nível de proteção e a configuração de instalação podem ser personalizados de acordo com os requisitos do cliente.
P7: Quais são as principais vantagens deste produto?
R: Ele oferece proteção confiável contra explosões, desempenho estável, baixas perdas, baixo nível de ruído, alta resistência mecânica, fácil manutenção e longa vida útil.
P8: Com quais normas o produto está em conformidade?
R: O transformador é projetado e fabricado de acordo com as normas de proteção contra explosões para mineração e também pode atender às normas IEC e a outras normas internacionais mediante solicitação.
Inicie sua solução antiss infiltração de alta eficiência
Nossa equipe de especialistas fornecerá uma cotação personalizada e recomendações técnicas no prazo de 24 horas.
Produtos relacionados
![Transformador elevador para usinas fotovoltaicas]( "Transformador elevador para usinas fotovoltaicas")
Transformador elevador para usinas fotovoltaicasO transformador elevador fotovoltaico foi especialmente projetado para sistemas de geração de energia solar, elevando de forma eficiente a saída de baixa tensão para a tensão de conexão à rede necessária. Com baixa perda de energia, alta eficiência, excelente capacidade de sobrecarga e forte resistência a harmônicas, ele garante uma operação estável e confiável em ambientes exigentes. É amplamente utilizado em usinas fotovoltaicas de grande escala, sistemas de energia solar distribuída e projetos de energia renovável, proporcionando uma solução eficiente e confiável para aplicações modernas de energia solar.Saiba Mais![Transformador para Geração de Energia Eólica]( "Transformador para Geração de Energia Eólica")
Transformador para Geração de Energia EólicaOs transformadores projetados especificamente para a geração de energia eólica apresentam um design altamente confiável, capaz de suportar ambientes complexos e atender às exigências de operação contínua de longo prazo. Caracterizados por baixas perdas, resistência a impactos e desempenho estável, esses produtos são amplamente utilizados em parques eólicos terrestres, projetos eólicos offshore e sistemas de geração de energia a partir de novas fontes de energia.Saiba Mais![Transformador Especial de Isolamento e Retificador]( "Transformador Especial de Isolamento e Retificador")

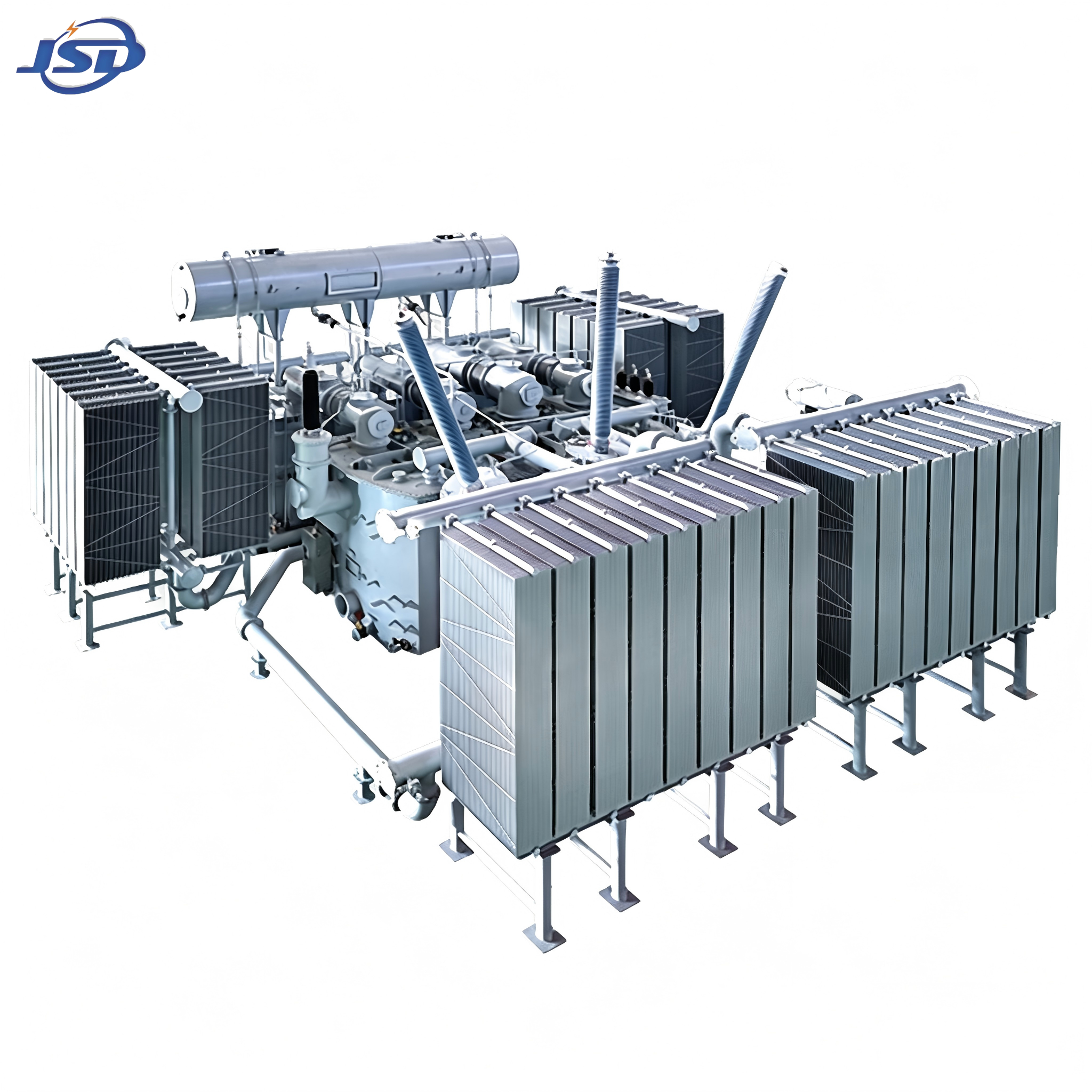

Transformador Especial de Isolamento e RetificadorO Transformador de Isolamento e Retificador foi especialmente projetado para sistemas industriais de retificação que exigem isolamento elétrico e saída de energia CC estável. Ele oferece excelente desempenho de isolamento, alta confiabilidade operacional e excelente regulação de tensão. O transformador é amplamente utilizado em metalurgia, eletrólise, galvanoplastia, transporte ferroviário, processamento químico e equipamentos de eletrônica de potência. Projetos personalizados estão disponíveis para atender a diversos requisitos de tensão, capacidade e aplicação.Saiba Mais![Transformador à prova de explosão para mineração]( "Transformador à prova de explosão para mineração")
