Como a coordenação de isolamento de transformadores de 35 kV limita o risco de surtos

Como a coordenação de isolamento de transformadores de 35 kV limita o risco de surtos

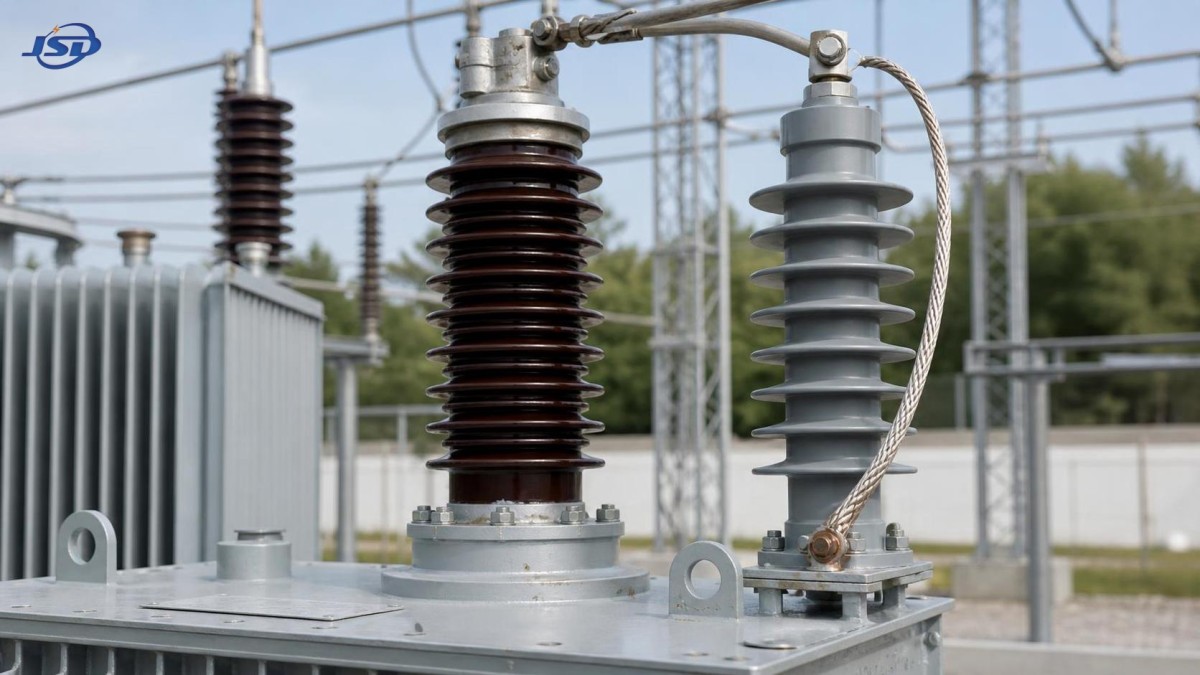

Para um transformador de 35 kV, a coordenação de isolamento não é simplesmente uma questão de selecionar uma classificação de suportabilidade dielétrica mais elevada. É o processo de compatibilizar o isolamento do transformador, os para-raios, o aterramento do sistema, a configuração das linhas e as condições operacionais, de modo que o isolamento seja exposto a um nível controlável de esforço durante eventos de descargas atmosféricas e manobras. Quando bem executada, evita que as sobretensões mais danosas atinjam seções vulneráveis dos enrolamentos, buchas, terminações de cabos e aparelhagem de manobra conectada. Quando mal executada, pode deixar equipamentos aparentemente conformes expostos ao envelhecimento dielétrico repetido ou a uma única falha grave.

Os avaliadores técnicos frequentemente enfrentam uma tensão prática: o conservadorismo excessivo pode aumentar o custo e as dimensões físicas do transformador, enquanto um sistema de isolamento subespecificado pode criar riscos que não se tornam visíveis até o comissionamento ou após anos de operação. Portanto, o objetivo não é o “máximo isolamento”. É um nível de proteção coordenado, com uma margem justificável, confirmado em relação à rede real, em vez de presumido apenas a partir da tensão nominal.

A tensão nominal não define toda a solicitação por surtos

Um transformador de 35 kV é normalmente associado a uma tensão máxima do sistema de 36 kV, mas a tensão nominal é apenas o ponto de partida para a seleção do isolamento. O transformador pode estar conectado a um alimentador aéreo em uma área propensa a descargas atmosféricas, a uma rede compacta de cabos, a um sistema coletor eólico ou solar, ou a um barramento industrial que alimenta grandes motores e cargas de eletrônica de potência. Cada configuração produz um ambiente transitório diferente.

As sobretensões atmosféricas costumam ser a primeira preocupação quando linhas aéreas entram em uma subestação ou terminam próximas às buchas do transformador. Uma descarga pode criar uma onda viajante de frente íngreme, refletida e amplificada em descontinuidades, como transições de linha para cabo, terminais abertos e conexões do transformador. Portanto, a tensão no terminal do transformador pode diferir substancialmente da sobretensão inicialmente medida ou calculada na linha.

As operações de manobra também são importantes. Disjuntores a vácuo, bancos de capacitores, circuitos de cabos, reatores e eventos de eliminação de faltas podem gerar transitórios oscilatórios ou íngremes. Embora as sobretensões de manobra em média tensão sejam frequentemente menos severas que os impulsos atmosféricos em magnitude de pico, elas podem ser relevantes quando os enrolamentos do transformador são conectados por meio de trechos curtos de cabo, quando os para-raios estão distantes ou quando ocorrem manobras frequentes. Em sistemas industriais alimentados por conversores, o avaliador também deve distinguir as sobretensões convencionais da rede do esforço elétrico repetitivo associado à instalação mais ampla de eletrônica de potência.

A cadeia de coordenação de isolamento

Uma avaliação adequada acompanha todo o percurso da sobretensão, em vez de tratar o transformador como um componente isolado. A cadeia básica é direta: estimar a sobretensão que pode ocorrer nos terminais do transformador, determinar a que nível o dispositivo de proteção realmente a limitará, considerar os efeitos da instalação e comparar o esforço resultante com a capacidade de suportabilidade atribuída ao transformador.

Em projetos baseados em IEC, a IEC 60071 fornece a estrutura mais ampla para a coordenação de isolamento, enquanto a IEC 60076 trata dos requisitos e ensaios dielétricos de transformadores de potência. As partes e edições aplicáveis, bem como as regras locais da rede, devem ser verificadas para o projeto específico. Esses documentos não eliminam o julgamento de engenharia; eles estabelecem uma linguagem comum para níveis de isolamento, ensaios de suportabilidade, distâncias de isolamento, níveis de proteção e margens de coordenação.

Devem ser considerados tanto o isolamento externo quanto o interno do transformador. O isolamento externo inclui buchas e distâncias no ar, que podem ser afetadas por contaminação, altitude, umidade e geometria da instalação. O isolamento interno inclui regiões entre enrolamento e terra, entre enrolamentos, condutores de ligação, conexões de derivação e entre espiras. Um transformador pode ser aprovado no ensaio de impulso atmosférico especificado e ainda enfrentar uma condição desfavorável em campo se um para-raios mal posicionado ou um condutor longo permitir que uma onda excessivamente íngreme alcance o terminal.

O nível de proteção é mais útil do que apenas a tensão nominal do para-raios

Os para-raios de óxido metálico são fundamentais para a maioria dos esquemas de coordenação de isolamento de 35 kV, mas selecionar um dispositivo apenas por sua tensão nominal é insuficiente. O valor relevante é a tensão residual ou de proteção sob a corrente e a forma de onda de surto esperadas, juntamente com a capacidade de sobretensão temporária e a solicitação de energia. O para-raios deve suportar as condições prováveis do sistema enquanto limita o terminal do transformador a um nível inferior ao nível de suportabilidade de isolamento selecionado, com uma margem adequada.

O comprimento dos condutores de ligação não é um detalhe menor de instalação. Durante um transitório rápido, a indutância dos condutores cria uma queda de tensão adicional. Um para-raios instalado a vários metros de distância pode proteger o alimentador, mas oferecer menos proteção na bucha do transformador do que o seu nível de proteção de catálogo sugere. Conexões curtas e diretas, além de um caminho de aterramento de baixa impedância, geralmente são mais valiosos do que adotar um para-raios nominalmente mais robusto sem melhorar o arranjo físico.

O aterramento também altera a decisão. Em sistemas efetivamente aterrados, o comportamento das sobretensões temporárias fase-terra difere daquele de redes isoladas, aterradas por resistência ou aterradas por ressonância. A tensão de operação contínua do para-raios, sua classificação de sobretensão temporária e o tempo de eliminação da falta precisam ser compatíveis com o método de aterramento real. Esta é uma área em que pressuposições genéricas para 35 kV são frequentemente inseguras.

Onde o projeto do transformador e o projeto do sistema se encontram

O nível de isolamento solicitado em uma especificação de transformador deve ser rastreável ao estudo da rede e à configuração de proteção. Um documento de licitação que apenas declare “transformador de 35 kV”, sem definir a tensão máxima, os níveis de suportabilidade de isolamento, o tratamento do neutro, o tipo de conexão de entrada e a localização dos para-raios, deixa demasiados aspectos abertos à interpretação. Isso é especialmente importante para transformadores de serviço especial, nos quais o comportamento da carga e os equipamentos conectados podem alterar o ambiente prático de surtos.

Por exemplo, uma instalação retificadora pode exigir isolamento elétrico, uma configuração personalizada do secundário de baixa tensão e um grupo vetorial escolhido para atender ao sistema retificador. Essas características devem ser analisadas juntamente com a solicitação de isolamento de alta tensão, e não em uma discussão comercial separada. Um Transformador Especial de Isolamento e Retificador de 35 kV pode ser configurado para aplicações trifásicas de 50 kVA a 5000 kVA, com operação em 50 Hz ou 60 Hz, enrolamentos de cobre e opções de instalação interna ou externa. Quando a IEC 60076 é especificada, os requisitos de isolamento e ensaio ainda precisam estar alinhados ao estudo real do sistema, à configuração de conexão e aos para-raios selecionados.

Transformadores retificadores utilizados em metalurgia, eletrólise, galvanoplastia, transporte ferroviário, processamento químico, mineração e outras aplicações de eletrônica de potência também exigem atenção a esforços que não são causados por surtos. Corrente harmônica, carregamento térmico, riscos de polarização CC em equipamentos relacionados e frequência de manobra podem afetar o envelhecimento dos enrolamentos e do isolamento. Esses fatores não substituem a coordenação de impulsos atmosféricos, mas influenciam a durabilidade do sistema de isolamento que deve suportar esses impulsos durante sua vida útil.

Uma análise prática da margem de coordenação

A margem entre a capacidade de suportabilidade do transformador e o nível de proteção esperado é o ponto central da análise. Ela não deve ser avaliada comparando dois valores isolados de catálogo. O esforço esperado no terminal do transformador pode incluir a tensão residual do para-raios, a tensão induzida pelos condutores de ligação, os efeitos de reflexão de ondas e a incerteza associada aos parâmetros da instalação e do sistema. O nível de suportabilidade selecionado deve cobrir esse esforço resultante na condição de impulso relevante.

Uma pergunta técnica útil é: “Que tensão a bucha do transformador realmente verá durante um evento plausível?” Essa pergunta direciona a atenção para aspectos frequentemente negligenciados: comprimento do cabo entre o para-raios e o transformador, exposição da linha aérea, layout da estação, roteamento do condutor de aterramento, configuração do neutro do transformador e se o para-raios está instalado em todos os terminais necessários. Ela também evita um erro comum — supor que o nível de ensaio padrão de um transformador garanta automaticamente proteção adequada em todas as instalações de campo.

Para instalações com consequências mais elevadas, estudos de transitórios podem ser justificados. A profundidade de estudo necessária depende da complexidade da rede e do perfil de risco. Um alimentador aéreo radial simples pode necessitar de uma análise focada na exposição a descargas atmosféricas e no posicionamento dos para-raios. Uma subestação com transições de cabos, múltiplas fontes, manobra de capacitores, alimentadores longos ou equipamentos conversores pode justificar uma modelagem mais detalhada. O estudo deve identificar claramente as premissas, pois seu resultado é tão confiável quanto a configuração do alimentador, os dados de aterramento e as entradas dos dispositivos de proteção utilizados.

Questões que devem ser resolvidas antes da liberação para fabricação

• Quais são a tensão máxima do sistema e a configuração de aterramento, incluindo condições plausíveis de sobretensão temporária?
• As conexões de entrada e saída são linha aérea, cabo, barramento blindado ou uma combinação desses elementos?
• Quais níveis de suportabilidade a impulso atmosférico e à frequência industrial são exigidos pela especificação ou norma aplicável?
• Onde os para-raios serão instalados e qual é o comprimento aproximado dos condutores de ligação até cada terminal protegido do transformador?
• O transformador inclui um terciário, neutro acessível, comutador de derivações ou arranjo especial do secundário que exija consideração separada?
• Altitude, severidade de poluição, condições de invólucro interno ou distâncias externas são relevantes para a seleção do isolamento externo?

Essas perguntas não são mera documentação. Elas determinam se o fabricante, o projetista do sistema e a equipe de comissionamento trabalham com a mesma base de coordenação de isolamento. Alterações tardias na localização do para-raios ou no roteamento dos cabos podem invalidar um cálculo original que, de outro modo, seria razoável.

Os ensaios confirmam um projeto; eles não substituem a coordenação

Os ensaios dielétricos de fábrica continuam essenciais. Eles fornecem evidências de que o transformador foi construído para suportar a solicitação de ensaio especificada e de que a estrutura de isolamento está livre de determinados defeitos de fabricação. No entanto, um certificado de ensaio não comprova que os para-raios foram corretamente selecionados, que seu aterramento é adequado ou que o layout da estação impedirá esforços danosos nos terminais. Essas são responsabilidades em nível de sistema.

Por outro lado, um estudo de coordenação de isolamento bem preparado não deve ser utilizado para flexibilizar o controle de qualidade de fábrica. O desempenho confiável depende de ambos os lados: projeto e fabricação disciplinados das estruturas de isolamento, além da aplicação correta em campo. A Jinshida Electric Power Technology Co., Ltd. aborda isso por meio de suporte técnico, processos de fabricação controlados e gestão da qualidade para equipamentos de transmissão e distribuição destinados a aplicações industriais, de rede elétrica, novas energias e infraestrutura. Para um avaliador, as evidências úteis são a clareza da programação técnica aprovada, dos desenhos, do escopo de ensaios e das responsabilidades de interface documentadas.

A decisão é tomada nas interfaces

O risco de surtos em um transformador de 35 kV é limitado quando os níveis de suportabilidade de isolamento, as características de proteção do para-raios, a geometria da instalação e o comportamento do aterramento são considerados como um único sistema coordenado. O erro mais dispendioso frequentemente não é selecionar isoladamente um transformador inadequado; é negligenciar a interface entre um transformador adequado e uma configuração de proteção inadequada.

Antes de aprovar um projeto, confirme conjuntamente a norma de isolamento aplicável, os níveis de ensaio do transformador, o método de aterramento do sistema, os dados dos para-raios, o layout dos terminais e a configuração dos cabos ou linhas. Se qualquer uma dessas informações permanecer incerta, a margem de coordenação deve ser revisada antes da fabricação e novamente antes da instalação final. Essa disciplina proporciona ao transformador de 35 kV uma defesa realista contra os surtos que ele efetivamente encontrará.
