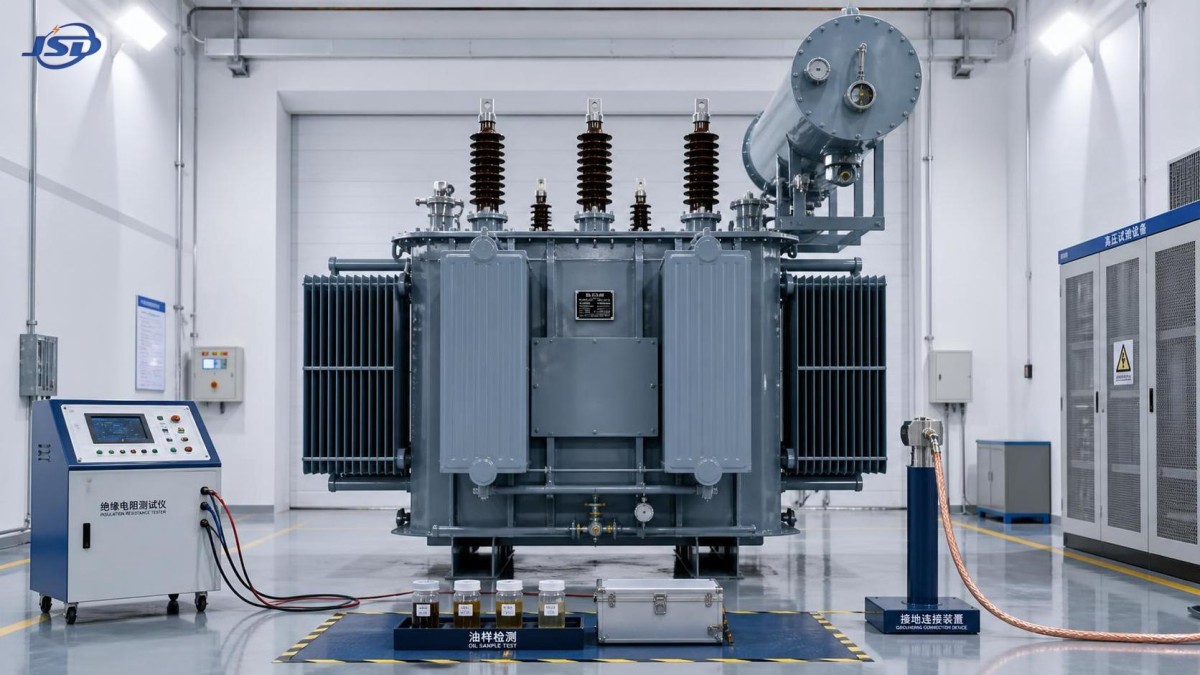

Quais testes e normas um transformador imerso em óleo deve atender antes da aceitação?

É um problema comum no dia da aceitação: o transformador imerso em óleo já está no local, as obras civis estão quase concluídas e o cronograma de instalação está sob pressão. O fornecedor forneceu uma pasta de ensaios, mas os documentos não respondem de imediato às questões mais importantes: Foram realizados os ensaios corretos? Os valores registados correspondem ao projeto aprovado? O transformador foi danificado durante o transporte? Pode ser energizado sem criar um risco evitável de isolamento, térmico ou de proteção?

Um transformador pode aparentar estar intacto enquanto apresenta defeitos ocultos. Uma ligação interna solta, óleo contaminado por humidade, posição incorreta do comutador de tomadas, rigidez dielétrica insuficiente ou deslocamento dos enrolamentos relacionado com o transporte podem não ser visíveis numa inspeção visual. Se estes problemas não forem detetados, as consequências podem incluir falha na energização, atuação inesperada de relés, fuga de óleo, sobreaquecimento e investigações complexas de falhas após a entrada da unidade em serviço. Por conseguinte, um processo de aceitação sólido combina a revisão da documentação de fábrica, inspeção física, verificação no local e uma compreensão clara das normas que regem cada ensaio.

Comece pelo contrato, não pelo relatório de ensaio

Antes de analisar os valores medidos, confirme a base técnica segundo a qual o transformador imerso em óleo foi fabricado. Um resultado de ensaio só é útil quando comparado com um requisito acordado. A especificação de compra, os desenhos aprovados, a ficha técnica, a lista de dados da placa de características e o plano de inspeção e ensaios devem identificar a edição aplicável da norma, potência nominal, relação de tensão, grupo vetorial, impedância, classe de arrefecimento, nível de isolamento, gama de tomadas, disposição dos terminais, acessórios e ensaios exigidos.

Para muitos projetos internacionais, a referência principal é a série IEC 60076. Dependendo do projeto e do regime de serviço do transformador, as partes relevantes incluem habitualmente a IEC 60076-1 para requisitos gerais, a IEC 60076-2 para elevação de temperatura, a IEC 60076-3 para níveis de isolamento e ensaios dielétricos, a IEC 60076-5 para capacidade de suportar curto-circuitos, a IEC 60076-7 para orientação sobre carregamento e a IEC 60076-10 para determinação do nível sonoro. Projetos que utilizam práticas norte-americanas podem especificar, em vez disso, as normas IEEE C57, como IEEE C57.12.00 e IEEE C57.12.90. Requisitos nacionais, especificações de concessionárias ou códigos locais da rede podem acrescentar outras obrigações.

Não presuma que todos os ensaios listados numa norma são automaticamente exigidos para todas as unidades. As normas distinguem entre ensaios de rotina, ensaios de tipo, ensaios especiais e ensaios exigidos por acordo. A equipa de aceitação deve identificar qual categoria se aplica antes de considerar um relatório em falta como aceitável ou não conforme.

Diferencie os ensaios de rotina das evidências de capacidade do projeto

Os ensaios de rotina são realizados em cada transformador fabricado e constituem a base da aceitação em fábrica. Verificam se a unidade individual cumpre as características elétricas especificadas e se foi aprovada nas verificações dielétricas essenciais. Os ensaios de tipo demonstram as características de um projeto representativo, enquanto os ensaios especiais são solicitados quando a aplicação, a especificação do comprador ou o perfil de risco exige confirmação adicional.

Um erro comum é aceitar um certificado de ensaio de tipo como substituto de um ensaio de rotina específico da unidade. Por exemplo, um relatório anterior de elevação de temperatura pode comprovar o projeto, mas não prova que a unidade entregue em particular possui a relação correta, impedância, resistência dos enrolamentos, condição do óleo ou desempenho nos ensaios dielétricos. Inversamente, solicitar um ensaio completo de elevação de temperatura para cada transformador de distribuição padrão pode ser desnecessário, salvo se o contrato o exigir explicitamente.

A questão prática não é “O fornecedor tem certificados?” É “O transformador fornecido dispõe de evidência rastreável de que todos os requisitos contratuais e de aceitação aplicáveis foram cumpridos?”

Registos de ensaios de fábrica que merecem atenção especial

Os registos de ensaios de rotina devem ser completos, legíveis, datados e associados ao número de série do transformador. Devem indicar o método de ensaio, a norma relevante, os valores medidos, os detalhes dos instrumentos quando exigidos e o resultado final. Um simples carimbo de “aprovado” sem dados raramente é suficiente para um item crítico.

Verificação da relação, polaridade, grupo vetorial e tomadas

O ensaio da relação de transformação confirma que a transformação de tensão real corresponde à placa de características e ao projeto aprovado. As medições devem ser analisadas em todas as posições de tomada disponíveis, e não apenas na tomada nominal. Relações incorretas ou ligações erradas das tomadas podem criar problemas de operação em paralelo, erros de regulação de tensão ou atrasos no comissionamento.

Para unidades trifásicas, a verificação do grupo vetorial e do deslocamento de fase é igualmente importante. O grupo vetorial indicado deve corresponder ao projeto do sistema e ao esquema de proteção. Um transformador com uma relação de fase incorreta pode ser impossível de operar em paralelo com equipamentos existentes e pode causar erros graves nas ligações de medição ou proteção.

Medição da resistência dos enrolamentos

O ensaio de resistência dos enrolamentos ajuda a revelar junções deficientes, condutores danificados, problemas de contacto do comutador de tomadas e erros nas ligações dos enrolamentos. Os valores devem ser registados para cada fase e tomada, conforme aplicável. Como a resistência do cobre e do alumínio varia com a temperatura, as comparações devem utilizar valores corrigidos ou temperaturas de ensaio claramente documentadas.

Grandes desvios entre fases, variação inexplicada entre posições de tomada adjacentes ou valores que diferem materialmente dos dados de referência de fábrica exigem investigação. A resposta correta não é estabelecer um limite percentual universal arbitrário; a disposição dos condutores, o projeto dos enrolamentos, a temperatura de ensaio e a configuração do comutador de tomadas influenciam a interpretação. Compare elementos equivalentes e exija que o fabricante explique qualquer padrão anormal.

Ensaio de tensão de impedância e perdas em carga

A impedância de curto-circuito afeta os cálculos de corrente de falha, a regulação de tensão e a capacidade de operar transformadores em paralelo. A impedância medida deve estar dentro da tolerância indicada pela especificação ou norma aplicável. Os resultados das perdas em carga são normalmente obtidos durante este ensaio e também devem ser comparados com os valores garantidos nas condições de referência indicadas.

Uma variação inesperada de impedância não é apenas uma questão de eficiência. Pode indicar um desvio da geometria especificada dos enrolamentos ou criar dificuldades de coordenação no sistema a jusante. Verifique a frequência nominal, a posição da tomada, a base de correção de temperatura e a ligação de ensaio antes de tirar conclusões a partir de uma discrepância.

Perdas em vazio e corrente de excitação

O ensaio de perdas em vazio e corrente de excitação fornece informações úteis sobre o núcleo magnético e o comportamento durante a energização. Os valores devem ser analisados em relação aos limites garantidos na especificação do pedido. Uma perda em vazio superior à esperada pode indicar preocupações relacionadas com o material do núcleo, a montagem ou a excitação, enquanto padrões de fase incomuns na corrente de excitação podem justificar uma análise adicional.

Estes resultados não devem ser avaliados isoladamente. A forma de onda da tensão de ensaio, o nível de tensão, a precisão dos instrumentos e o enquadramento de tolerâncias especificado são importantes. O registo de aceitação deve tornar a comparação transparente, em vez de apresentar apenas um único número final.

Ensaios dielétricos: o ponto em que os atalhos se tornam perigosos

Os ensaios dielétricos verificam se o sistema de isolamento consegue suportar os esforços previstos em serviço e os níveis de ensaio especificados. A IEC 60076-3 é uma referência fundamental para níveis de isolamento e ensaios dielétricos. A sequência exata de ensaios depende da classe do transformador, do projeto de isolamento, da configuração dos terminais e dos requisitos do comprador.

Os ensaios dielétricos típicos de fábrica podem incluir ensaios de tensão aplicada por fonte separada, ensaios de suportabilidade à tensão induzida e, quando especificado, ensaios de impulso atmosférico. Os ensaios de tensão aplicada examinam o isolamento entre enrolamentos e terra ou outras partes designadas. Os ensaios de tensão induzida aplicam uma tensão interna elevada para avaliar o isolamento entre espiras, entre camadas e entre fases. Os ensaios de impulso avaliam a capacidade do sistema de isolamento para suportar condições de sobretensão de frente rápida associadas a descargas atmosféricas ou manobras.

Para unidades em que o ensaio de impulso é especificado, o relatório deve identificar o terminal ensaiado, os registos de onda quando aplicável, a polaridade, o nível de ensaio e a avaliação da resposta. Uma declaração de que um ensaio de impulso foi “concluído” é menos robusta do que uma evidência rastreável que demonstre que o procedimento exigido foi seguido. Qualquer requisito de onda cortada, tratamento do neutro ou sequência de nível reduzido deve estar alinhado com a especificação aprovada.

Também é importante distinguir entre ensaios dielétricos de fábrica e ensaios simplificados no local. As leituras de resistência de isolamento em campo podem ajudar a identificar humidade ou contaminação após o transporte, mas não substituem o programa completo de ensaios dielétricos de fábrica. Não tente repetir ensaios de alta tensão de fábrica no local sem um procedimento aprovado, pessoal competente, equipamento adequado e uma justificação técnica clara.

As verificações do óleo, tanque e acessórios frequentemente determinam a prontidão do local

O dossiê de ensaios elétricos é apenas uma parte da aceitação. Um transformador imerso em óleo depende da condição do seu líquido isolante, sistema de vedação, equipamento de arrefecimento e acessórios de proteção. Estes itens merecem uma revisão estruturada antes da energização.

Para óleo isolante mineral, a especificação pode fazer referência à IEC 60296 para óleo novo e à IEC 60422 para orientações de supervisão e manutenção. Os ensaios comuns de óleo incluem tensão de ruptura dielétrica, teor de humidade, acidez, tensão interfacial, fator de dissipação e análise de gases dissolvidos, quando apropriado. A IEC 60156 é habitualmente utilizada para determinar a tensão de ruptura, enquanto a IEC 60567 trata da amostragem de gases e óleo para análise de gases livres e dissolvidos.

Os ensaios de óleo exigidos dependem de o transformador ser fornecido cheio de óleo, transportado sob nitrogénio ou cheio no local. Se a unidade foi transportada com óleo, inspecione as condições de transporte, o nível de óleo, os registos de pressão quando aplicável, as vedações, válvulas, radiadores e a disposição do conservador. Se foi transportada a seco ou sob pressão de gás, verifique o procedimento de preservação, o histórico de pressão do gás, os controlos de ponto de orvalho quando especificados e o processo aprovado de enchimento e vácuo.

Preste muita atenção ao funcionamento dos acessórios. Verifique se os indicadores de nível de óleo, indicadores de temperatura dos enrolamentos e do óleo, dispositivos de alívio de pressão, relés Buchholz quando instalados, ventiladores de arrefecimento, bombas, medidores, contactos de alarme, contactos de disparo, cablagem da caixa de comando e etiquetas dos terminais correspondem aos desenhos aprovados. Um relé pode estar instalado mecanicamente, mas ligado eletricamente de forma incorreta; por isso, as verificações funcionais devem incluir a confirmação dos contactos em relação ao esquema de proteção.

Um percurso prático de aceitação, desde a liberação de fábrica até à energização

A aceitação é mais fiável quando é tratada como uma sequência controlada, e não como uma assinatura final numa guia de entrega.

1. Congele os documentos de referência. Utilize a especificação técnica aprovada, os desenhos aprovados e o cronograma contratual de ensaios. Registe formalmente os desvios, em vez de os resolver através de comentários informais por e-mail.
2. Analise o dossiê de fábrica antes da expedição. Confirme relatórios de ensaios de rotina, evidências aplicáveis de ensaios de tipo ou especiais, detalhes da placa de características, certificados de materiais quando solicitados, manuais de instruções, informações de embalagem e encerramentos de não conformidades.
3. Inspecione na chegada. Procure danos por impacto, danos na pintura, manchas de óleo, fixações soltas, buchas quebradas, radiadores danificados, vedações comprometidas, ligações de terra em falta e sinais de que as restrições de transporte foram perturbadas.
4. Verifique a identificação e a configuração. Compare o número de série, a placa de características, o grupo vetorial, a impedância, a gama de tomadas, a designação de arrefecimento, as marcações dos terminais e a lista de acessórios com a documentação aprovada.
5. Realize ensaios no local adequados à condição da unidade e ao procedimento do projeto. Estes podem incluir resistência de isolamento, resistência dos enrolamentos, verificações de relação e grupo vetorial, verificações funcionais do comutador de tomadas, amostragem de óleo e verificações do circuito de controlo. O âmbito deve refletir a classe de tensão, a duração do armazenamento, as condições de transporte e os requisitos contratuais.
6. Resolva as anomalias antes da energização. Um medidor danificado, resultado de ensaio inconsistente, baixo nível de óleo, perda de pressão inexplicada ou divergência na documentação devem desencadear uma revisão técnica documentada. Evite aceitar um desvio apenas porque o cronograma é apertado.

Quando ensaios adicionais são justificados

Algumas aplicações exigem mais do que ensaios de rotina padrão. Transformadores de potência de grande porte, unidades destinadas a infraestruturas críticas, transformadores expostos a condições ambientais severas ou equipamentos concebidos para operação em paralelo podem justificar ensaios especiais. Exemplos possíveis incluem medição do nível sonoro segundo a IEC 60076-10, medição da impedância de sequência zero, evidência de suportabilidade a curto-circuito, análise de resposta em frequência, ensaio de referência de gases dissolvidos ou avaliação reforçada de descargas parciais quando especificada para o projeto.

A decisão deve basear-se no risco. Considere o nível de falha, a classe de tensão, os requisitos de continuidade de serviço, a rota de transporte, a duração do armazenamento, as condições ambientais, a proximidade de edifícios ocupados e as consequências de uma falha na energização. Os ensaios devem responder a uma questão técnica real; não devem tornar-se uma lista genérica desvinculada do regime de serviço do transformador.

Quando a instalação interior, o desempenho em caso de incêndio e a eliminação de preocupações relativas ao isolamento líquido são fatores predominantes do projeto, o processo de seleção pode conduzir a uma alternativa do tipo seco em vez de uma unidade cheia de óleo. Por exemplo, umTransformador de Distribuição Trifásico de Tipo Seco em Resina Fundida de 11 kV destina-se a aplicações de distribuição de 11 kV e utiliza isolamento em resina fundida em vez de óleo isolante. Isto não torna o seu processo de aceitação idêntico: os ensaios aplicáveis, a disposição de arrefecimento e as considerações de instalação devem ainda ser verificados em relação à sua própria especificação e normas.

Registos que devem permanecer com o ativo

Após a conclusão da aceitação, conserve o conjunto final de documentos junto dos registos operacionais do transformador. No mínimo, deve incluir desenhos aprovados, relatórios de ensaios de fábrica e do local, resultados de ensaios de óleo, registos de transporte e armazenamento, listas de verificação de comissionamento, definições dos acessórios, informações da interface de proteção, manuais e desvios documentados. Estes registos tornam-se valiosos ao comparar futuras amostras de óleo, investigar um evento de proteção, avaliar o carregamento ou planear a manutenção.

A decisão de aceitação mais segura raramente se baseia num único certificado de ensaio impressionante. Resulta de uma cadeia consistente de evidências: foi selecionada a norma correta, os ensaios exigidos foram realizados na unidade efetivamente fornecida, os valores medidos foram verificados em relação à especificação aprovada, o transformador chegou em condições aceitáveis e a verificação no local não identificou nenhuma preocupação pendente. Quando essa cadeia está completa, a energização é uma decisão de engenharia controlada, e não um salto de fé.
